充电头网拿到戴尔一款60W的USB-C接口充电器，这款充电器采用梅花三插插头，具备接地功能，使用金属外壳的笔记本不会出现麻手的情况。下面充电头网就对这款充电器进行详细拆解，看看用料与做工如何。
戴尔60W PD充电器外观
充电器采用戴尔旗下经典笔电电源造型设计，直板机身两侧为半圆弧面，外壳磨砂抗指纹。

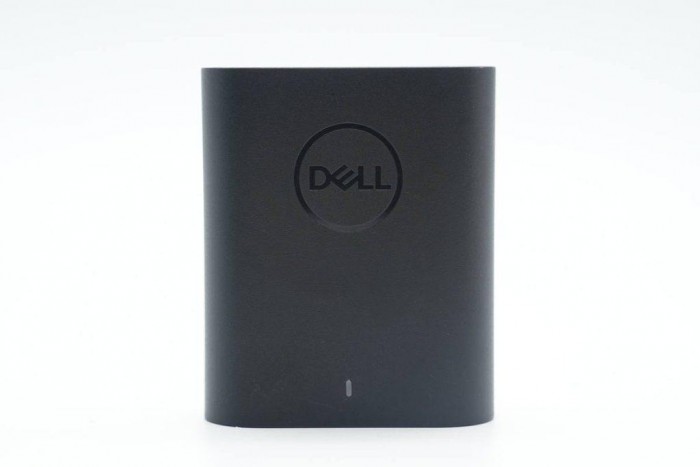

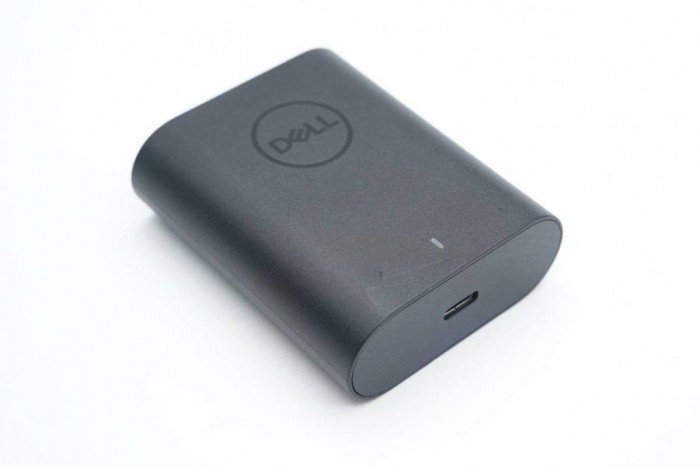

机身正面设计有DELL品牌logo。
靠近输出端处还设有LED指示灯。

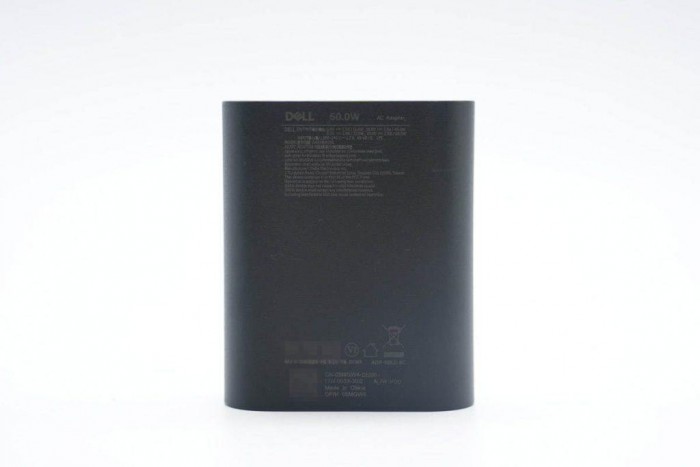

机身背面印有充电器参数和VI级能效认证信息。

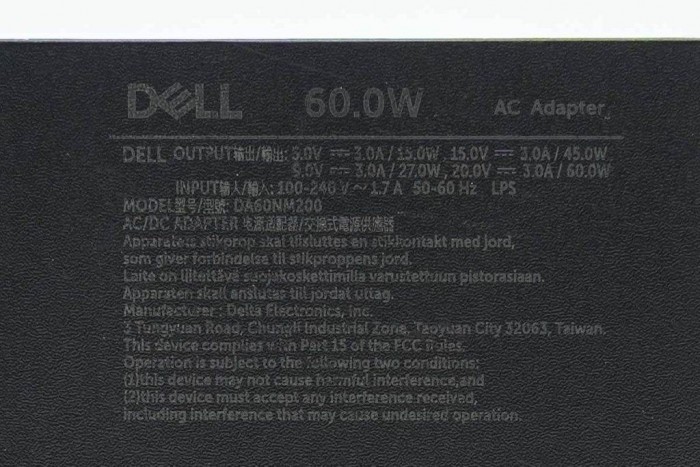

充电器型号为DA60NM200，支持100-240V~50/60HZ 1.7A输入，以及5V3A、9V3A、15V3A、20V3A输出，台达电子工业股份有限公司制造。
输入端配备三脚梅花接口，使用笔记本的时候能有效接地，避免麻痛感。

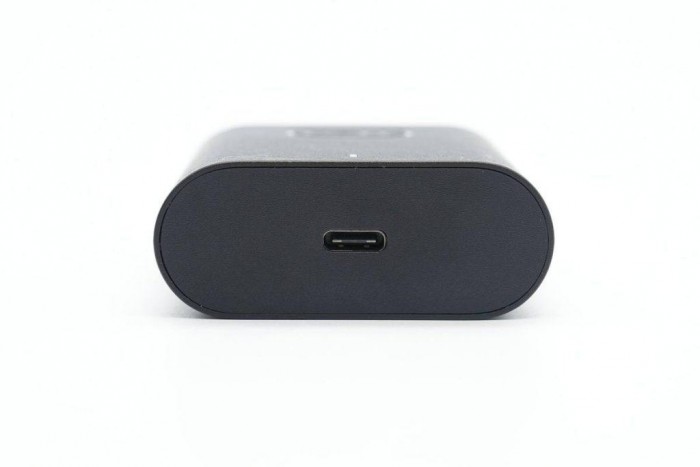

输出端配备单USB-C接口，居中布局。

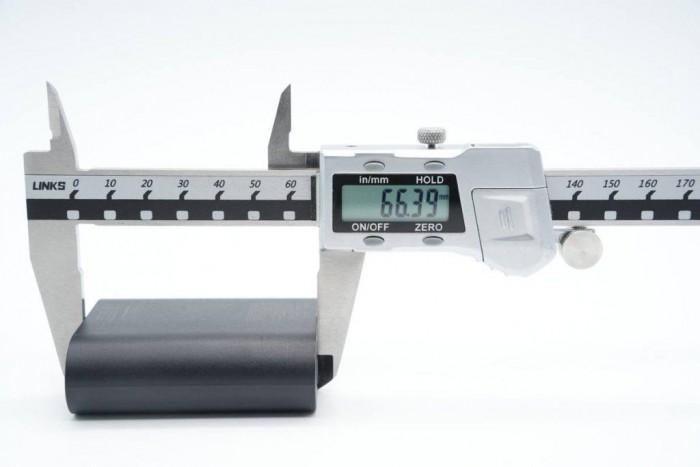

测得机身长度为66.39mm。
宽度为55.06mm。

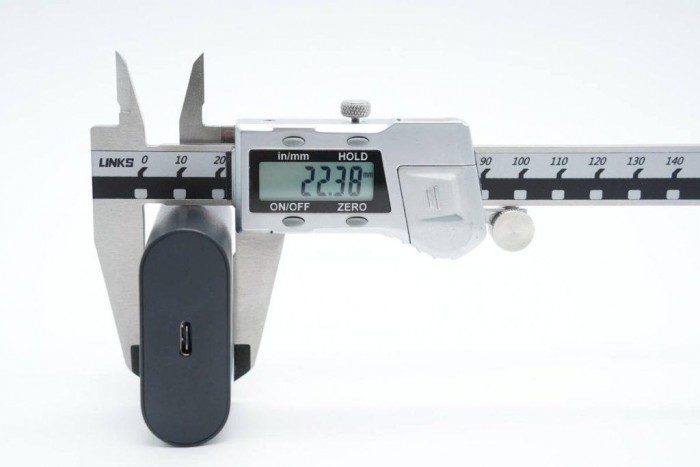

厚度为22.38mm。

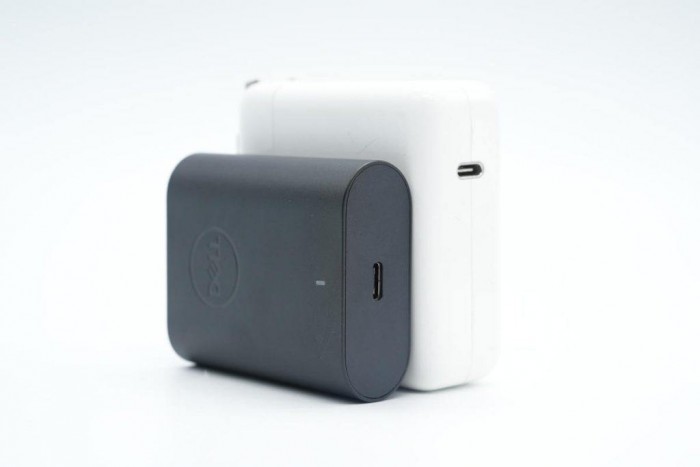

和苹果61W充电器对比，体积小得多。

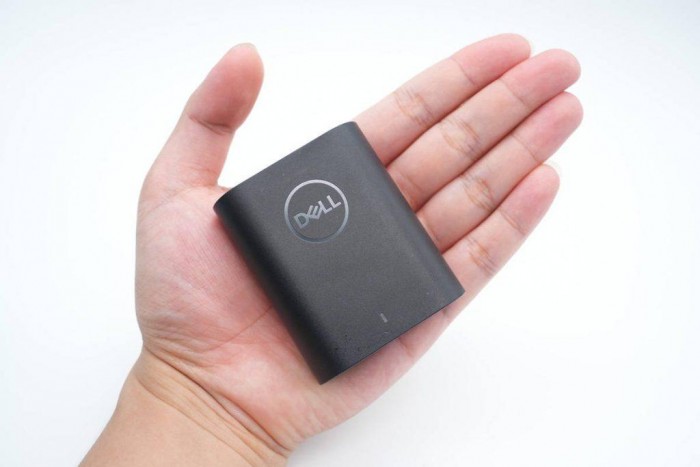

拿在手上的大小直观感受。

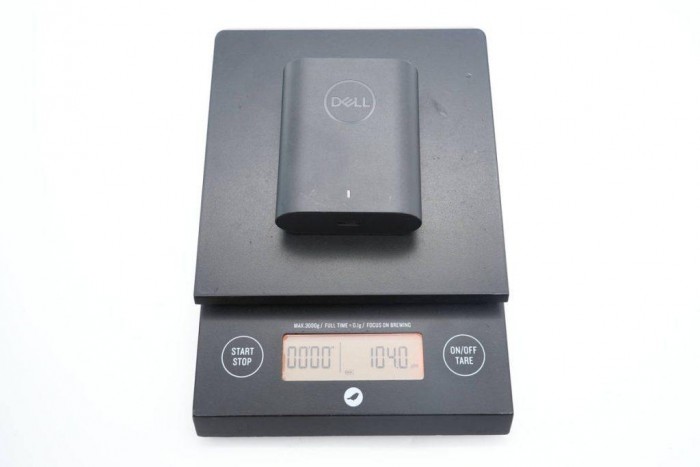

净重约为104g。
使用ChargerLAB POWER-Z KT002测得USB-C口仅支持PD3.0快充协议。

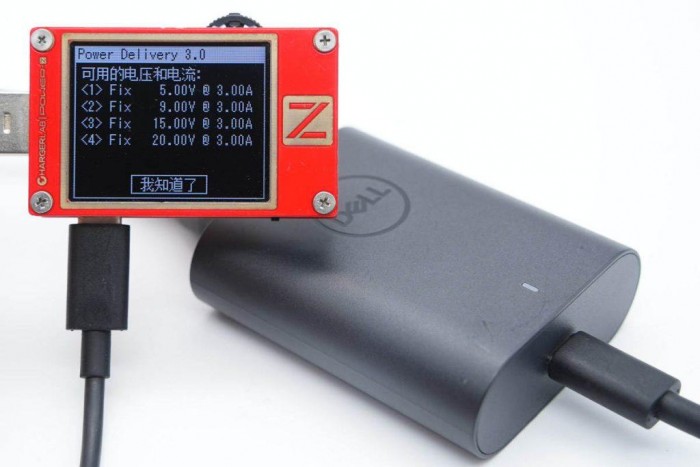

此外PDO报文显示C口还具备5V3A、9V3A、15V3A、20V3A四组固定电压档位。
戴尔60W PD充电器拆解
对戴尔这款充电器的外观、大小、性能有了基本了解后，下面继续对其进行拆解，看看做工如何。
撬开充电器两侧的输入输出外壳，PCBA模块采用胶水牢固固定在外壳内部。
使用切割机从侧面切开外壳，取出充电器PCBA模块，模块外套纯铜散热片，两侧打胶固定。
纯铜散热片与PCBA之间通过透明麦拉片进行绝缘。
PCBA模块正面散热片粘贴胶带绝缘。
散热片铆接焊片，焊接固定到PCBA模块。
使用游标卡尺测得PCBA模块长度约为62.57mm。
PCBA模块宽度约为50.13mm。
PCBA模块厚度约为18.13mm。
拆下散热片，散热片下方是大面积黄绿色导热垫，用于传导器件发热。初次级之间采用塑料支架进行绝缘。
充电器PCBA模块正面一览，左侧为初级电解电容，开关变压器放在PCBA中间，通过导热垫和打胶散热。右上角为输入EMI滤波电路，右下角焊接一块小板为同步整流和滤波电路。
PCBA模块背面焊接整流桥，初级主控芯片和开关管，还有一颗光耦用于输出电压反馈调节。
通过对充电器PCBA观察，这款充电器采用反激架构，同步整流，宽电压输出。输出电压由协议芯片控制，根据负载需求调节。下面我们就从输入端开始了解各个器件。
充电器输入端导线焊接连接到PCBA模块，黑线直接连接到次级进行接地，输入端焊接安规X2电容，保险丝，两级共模电感。
输入端延时保险丝规格为3.15A 250V。
第一级共模电感采用漆包线与绝缘线并绕。
第二级共模电感采用漆包线绕制。
安规X2电容规格为0.33μF。
输入端整流桥丝印MB30KH。
高压滤波电解电容来自红宝石，KXW系列小型化产品，规格为400V 110μF。
初级主控芯片丝印P050GE，台达定制型号，采用SOT23封装。
为主控芯片供电的滤波电容规格为100V 4.7μF，同样来自红宝石，YXF系列。
初级开关管来自英飞凌，丝印60C7125，实际型号为IPL60R125C7，为CoolMOS C7系列，耐压650V，导阻125mΩ。
变压器来自台达，磁芯缠绕铜箔屏蔽。
EL 1018光耦，用于初级次级通信，反馈调节输出电压。
蓝色安规Y电容特写。
充电器输出侧特写，焊接USB-C母座和同步整流小板。
同步整流控制器来自MPS，型号MP6908，是一颗支持宽范围电压输出，支持DCM，CCM，QR多种工作模式的同步整流控制器，支持高侧和低侧应用，支持标准电压和逻辑电压驱动的同步整流管，采用SOT23-6封装。
同步整流管来自英飞凌，型号为BSC040N10NS5，是一颗耐压100V的NMOS，导阻4mΩ。
输出滤波电容来自松下，规格为470μF 25V，ZK系列导电性聚合物混合铝电解电容器，125℃耐热。
另一颗滤波电解电容规格为25V 100μF。
输出协议芯片丝印DPD022F，为台达定制型号，芯片左上角焊接热敏电阻用于充电器温度检测。
输出VBUS开关管来自AOS万代半导体，型号为AOSP32368，是一颗耐压30V的NMOS，导阻4.6mΩ，采用SOIC-8封装。
输出USB-C母座来自LOTES嘉泽，点焊钢套外壳。
USB-C母座黑色胶芯，过孔焊接固定。
全部拆解完毕，来张全家福。
充电头网拆解总结
戴尔这款60瓦USB-C充电器采用家族式黑色外观设计，采用分离线缆，使用更加方便。梅花三插电源线，带有接地功能，消除了传统充电器麻手的困扰。充电器采用USB-C插座，使用不同长度的USB-C线，可满足整洁需求，相比传统自带线充电器更加灵活。
充电头网通过拆解了解到，戴尔这款60W充电器内部PCBA模块采用纯铜散热片包裹，增大散热面积，有效应对笔记本连续大功率输出场景。充电器由台达代工，内部主控芯片和协议芯片均来自台达，内部使用日系电容，其中初级滤波电容来自红宝石，输出滤波采用松下固液混合电容。开关管来自英飞凌，内部用料均为一线大厂，是一款不错的笔记本充电器。
