拆解报告：苹果24英寸iMac原装143W适配器A2290

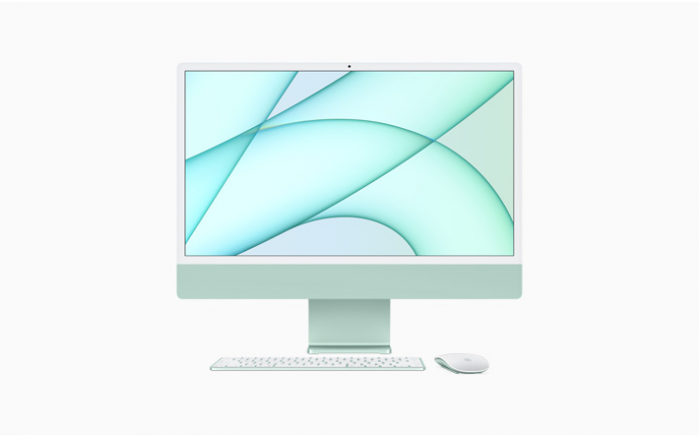

具体的参数就不展开说了，相信心仪这款iMac的小伙伴对它的了解比小编都要清楚，有条件的也都早早用上了它来提升自己。不过与新款iMac有关的电源适配器还是要聊聊的，毕竟这可是我们的本行。

最近充电头网拿到了苹果24英寸iMac原装143W适配器A2290，这款适配器可是费了不少力气才拿到手的，这也是迟迟没有相关拆解的原因之一。其自带一条特殊的输出线缆，支持15.9V9A输出，下面就随小编一起来看看电源的具体用料做工。

值得一提的是，充电头网此前还陆陆续续拆解过苹果5W、10W、18W、20W、29W、30W、61W、67W、87W、96W、140W等多款充电器，欢迎查阅。

一、苹果iMac24寸原装适配器外观

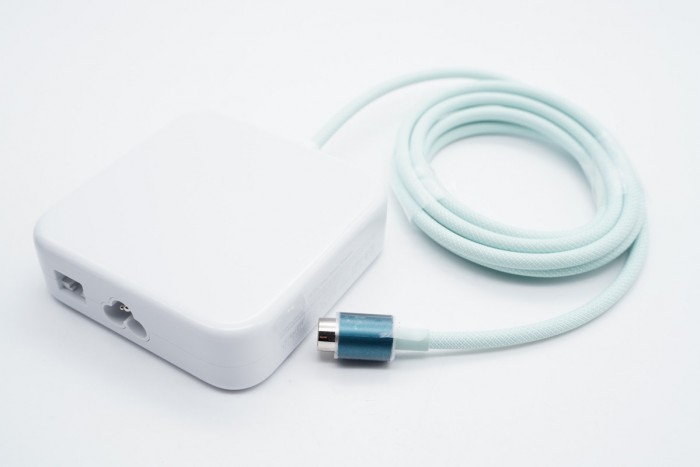

这款适配器自带输出线缆，同时输入端电源线可拆卸设计，可以更换不同长度的线缆，方便使用。

适配器机身是苹果经典方块造型，外壳高光亮面处理，边角过渡圆润。

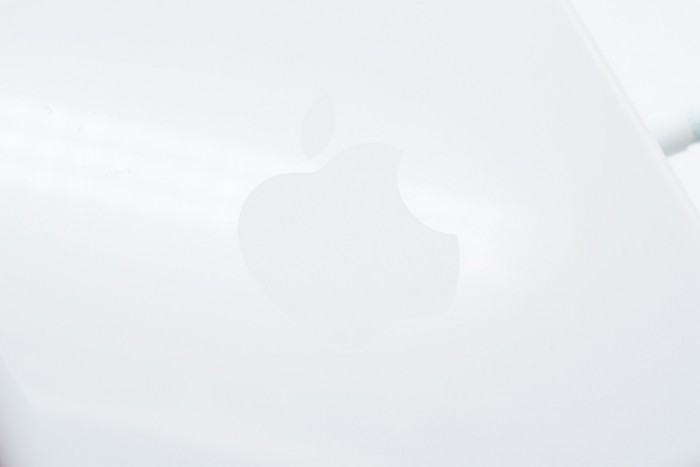

机身正背面中心均设计有苹果的logo，相信没人会对它感到陌生。

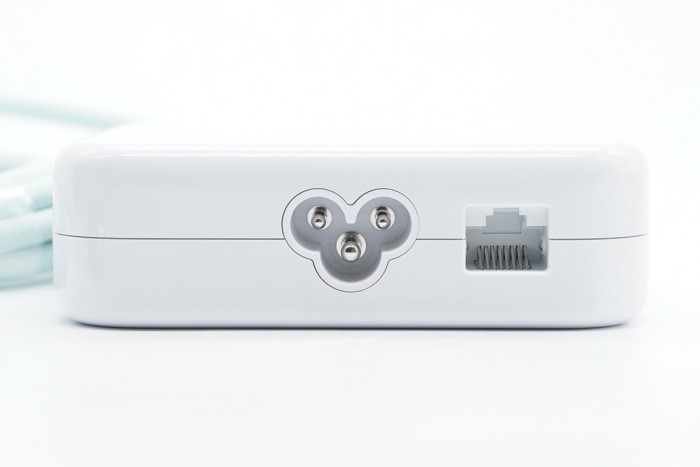

输入端梅花插口独立模块设计，有电源线可拆卸、接地优点。

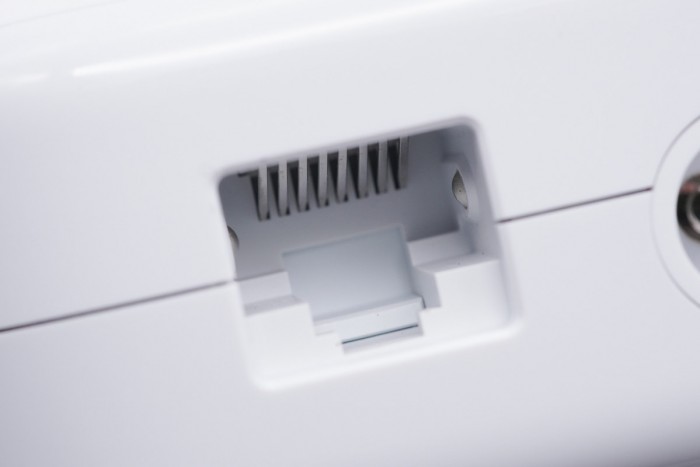

旁边还设有一个网线接口，对于追求极简以及轻薄的iMac来说，如此设计既不影响自身美观，同时又能给用户提供多一种连网方式。

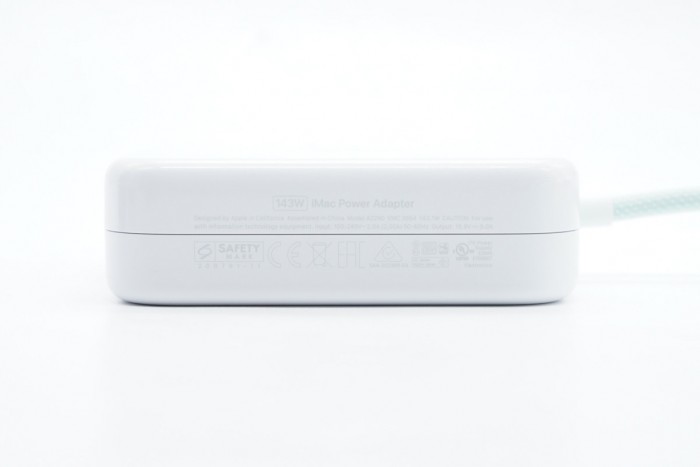

相邻侧面印有适配器的参数

型号：A2290

输入：100-240V 50/60Hz 2A

输出：15.9V9A

适配器已经通过了CE、EAC、NOM、NYCE、PSE、UL等安规认证，还通过了VI级能效认证。

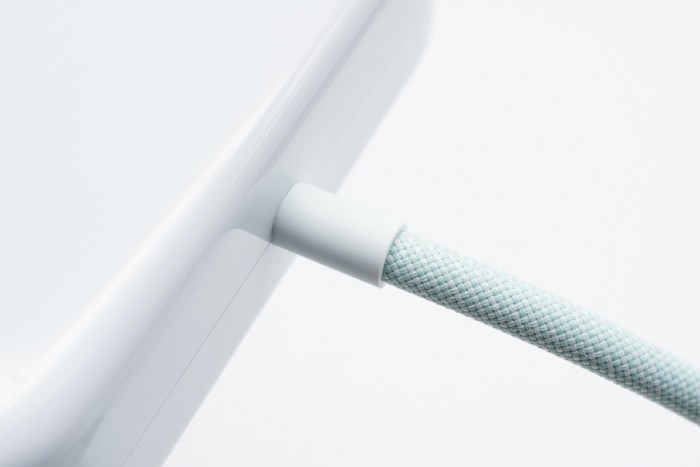

输出线缆做了抗弯折处理。

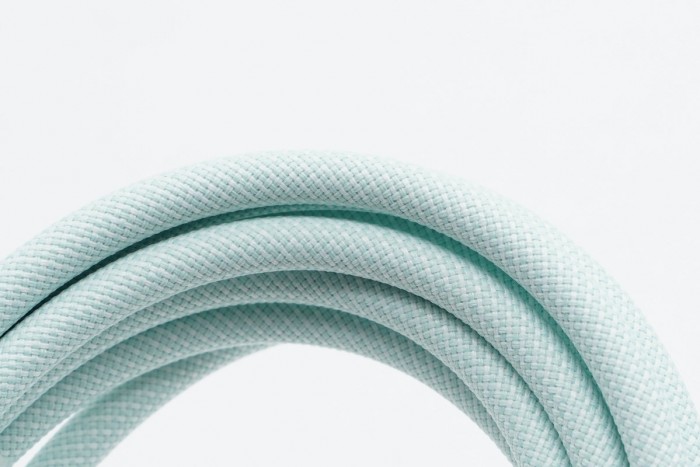

编织外衣使用白、绿细线编织而成，手感粗糙但整体无毛刺，工艺很好。

线缆端头采用金属材质外壳，表面阳极氧化呈蓝色。

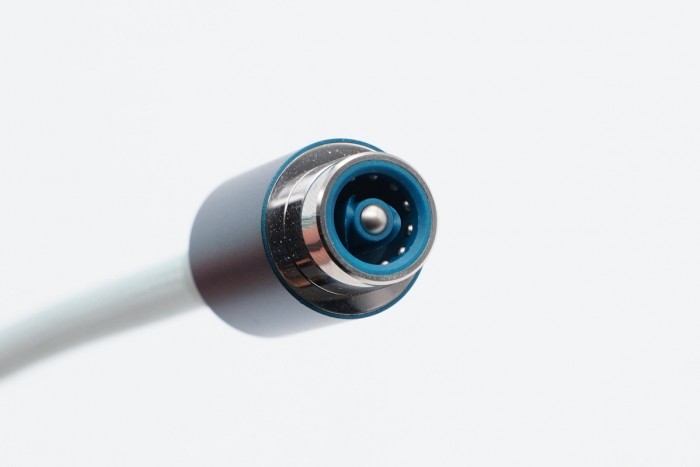

端头虽为圆柱造型，但是和常见的DC圆头差别还是很大的，内部不仅有一圈触点，还有旋转定位装置。

端头内部有12个触点，用于支持网络连接。

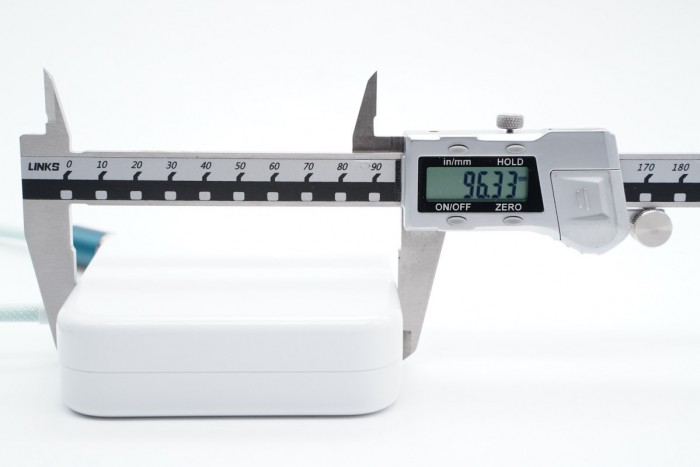

测得适配器机身长度为96.33mm。

宽度为96.13mm。

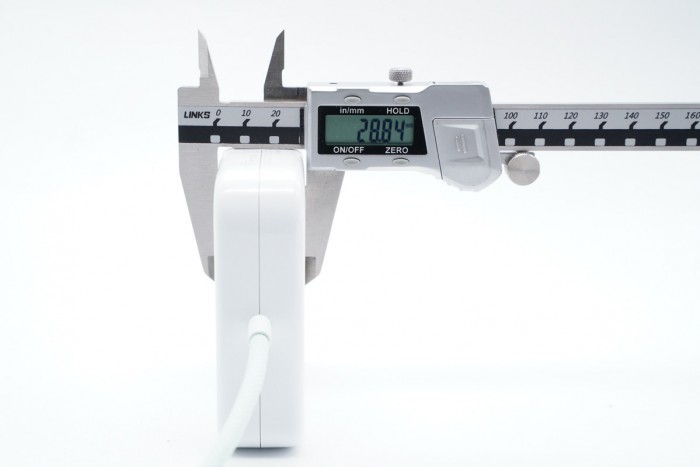

厚度为28.84mm。

输出线缆长度约为2米。

拿在手上的直观感受。

机身带线总重量约为437g。

二、苹果iMac24寸原装适配器拆解

从侧面将机身壳拆开，和苹果家族其它适配器一样，外壳非常的厚，保护性很好。

此外内部PCB板、元件也基本都是黑色，熟悉的苹果风格。

输入端黄绿地线和网线插口母座焊接在同一小板上，导线套有胶套绝缘保护。

小板背面接有一组导线连接到网线组件，外套绝缘管保护。

网线导线嵌在隔离绝缘塑料板间的缝隙间，并打胶固定。

输出端电力线芯连接到一块黑色扁平塑料板接线柱上，焊点有热缩管绝缘。接线柱设有三个螺丝孔，通过螺丝和电源主板连接固定。

拆掉螺丝可见塑料板底部三处漏铜，通过螺丝固定和电路板接触通电。

拆掉输出端螺丝后可将电源模块取出，背面覆盖金属板进行散热。

金属散热板通过螺丝固定。

输入端火线、零线与主板焊接，两端也都套有胶套保护。

拆掉螺丝取下散热板。

散热板内侧贴有绝缘材料，对应PFC升压开关管以及LLC半桥开关管处裸露，提升散热效果。

PCB板背面涂黑色导热胶帮助导热，PFC升压开关管和LLC半桥开关管处贴有石墨导热贴，将发热传导至金属散热片。

模块正面一览，侧面设有双层金属散热板，外层的与背面金属板一体式设计，内层独立散热片则是专为整流桥散热而设计的。中心区域横置一颗高压滤波电解电容，两端均套有胶套绝缘保护。

另一侧变压器和高压滤波电解电容间有双层塑料板进行隔离。

将塑料板、散热片等拆掉，板子正面简洁了很多，元器件间留有充足的间隙，可以有效避免积热。

主板背面一览，右下角设有PFC升压电路，左侧设有LLC开关电源电路，一颗光耦横跨初级次级。

板子一侧设有输入EMI滤波整流以及PFC升压电路的器件。

管状保险丝上方有一颗共模电感（已拆掉），因此套有绝缘管保护。

拆掉绝缘管，保险丝额定电流4A。

共模电感特写，用于滤除EMI干扰。

另一颗共模电感特写，两级设计。

TVR10621M压敏电阻特写，用于输入过压保护。

安规X电容容量0.33μF，切割外壳时不小心碰到了，并不是原本就这样，右侧是一颗整流桥。

GBL10整流桥特写。

蓝色滤波电容特写，丝印FPS2W105 L091。

另一颗蓝色滤波电容特写，丝印FPS2W205 L001。

之间还有一颗滤波电感。

PFC升压控制器采用NXP恩智浦TEA19162，用于将整流后的电压升压，进行主动功率因数校正，内部集成X电容放电元件，无需外部元件，集成软启动和关断，支持高精度稳压升压，并且内置多重完善的保护功能。

充电头网拆解了解到，采用恩智浦TEA19162的还有微软Xbox Series S主机165W电源、华为90W PD快充氮化镓充电器、微软Surface book3原装127W充电器、苹果MacBook Pro16 140W氮化镓充电器、华为荣耀200W游戏本电源适配器等大品牌的产品采用过。

PFC升压开关管采用两颗英飞凌60C185C7，为苹果定制型号。

丝印NEU6 M0A的二极管，用于PFC升压整流。

ST意法的TVS二极管，丝印SUA，型号SMA6F5.0A，与取样电阻并联，用于电流检测保护。

PFC升压电感特写。

中间横置高压滤波电解电容，另一侧设有谐振电感、谐振电容、主控芯片供电电容以及变压器。

高压滤波电解电容来自红宝石，规格为450V 120μF。

谐振电容特写。

谐振电感特写。

主控芯片供电电容也是来自红宝石，规格为35V 47μF。

LLC开关电源初级控制器采用恩智浦TEA19161T，与TEA19162组成带APFC的开关电源，用于提高电源转换效率。

充电头网拆解了解到，采用恩智浦TEA19161T的还有鸿达顺120W 2A2C四口快充充电器、戴尔笔记本130W USB PD快充充电器、美富达100W USB PD桌面快充充电器、Anker PowerPort Atom PD 4 100W充电器等产品采用过。

LLC半桥开关管也是采用英飞凌60C185C7，与PFC开关管同型号。

变压器特写。

Y电容特写。

1014-4108光耦特写，用于输出电压反馈。

输出端一览，右侧设有两颗输出滤波固态电容。

次级同步整流控制器采用恩智浦TEA2095，这是一颗专用于LLC拓扑的同步整流控制器，内置两个同步整流驱动输出。

充电头网拆解了解到，采用恩智浦TEA2095的还有安述智能240W电源适配器、SPRUCE 140W 3C1A无线充二合一充电座等产品。

LLC同步整流管来自安森美，NTMFS5C628L NMOS管，耐压60V，导阻2.4mΩ。

另一颗同步整流管特写。

输出滤波固态电容特写，松下SEPF系列导电聚合物电容，5000小时长寿命，规格为20V 560μF。

另一颗固态电容相同，规格也是20V 560μF。

协议芯片也是来自英飞凌，型号CYPDC1185B2，与iMac中使用同一型号，用于电源输出控制。

输出保护管特写，安世半导体 PSMN1R0-30YLD，NMOS，耐压30V，导阻1mΩ，采用LFPAK56封装。

电源输出接线柱特写，通过螺丝固定。

网线接口特写。

小板上焊有网络变压器和滤波电感。

小板背面一览，线芯焊接处注塑保护。

全部拆解完毕，来张全家福。

拆解总结

说起来，苹果的很多产品充电头网都有拆过，但本期拆iMac的原装适配器还是头一次。这款适配器虽说采用经典方块造型设计，但自带一条特殊的输出线缆，既能供电又能连网。

不过也不奇怪，毕竟虽然iMac和MacBook都是电脑，但差别还是有的，因此这款适配器和常见的PD快充充电器也就有很大差别，另外支持有线网络连接也是这款iMac追求极简轻薄的结果。

充电头网通过拆解发现，这款电源内部的电源线采用螺丝与接线柱固定，简化组装流程，同时也是为适配多种颜色而设计。另外电源采用恩智浦TEA19162+TEA19161T+TEA2095全套APFC方案，PFC升压开关管以及LLC半桥开关管、协议芯片来自英飞凌，同步整流管来自安森美。

另外还采用了日系红宝石电解电容以及松下SEPF系列导电聚合物电容进行输入输出滤波，电源的整体规划做工也十分讲究，整体的水准相当高。
