微星分享大量Alder Lake CPU、DDR5内存和Z690产品的细节

两种步进

在英特尔的官方公告中，我们得知第 12 代 Alder Lake 桌面 CPU 共有 8+8 (C0) 和 6+0 (H0) 两种主要步进配置。前者在高端未锁和非 K SKU 上使用，而后者在非 K SKU 上使用。所有这两种步进都基于 10 纳米生产工艺（Intel 7），与 14 纳米 SKU 相比，芯片尺寸更小。

英特尔 Alder Lake C0 芯片的表面积为 215.25 平方毫米，而 H0 芯片的表面积为 162.75 平方毫米。这意味着，随着面积的缩小和晶体管密度的增加，散热将成为一个重大挑战。这些 CPU 将在芯片和 IHS 之间使用锡 TIM 材料，同时采用焊接设计。只是为了比较，14 纳米的 Rocket Lake CPU 有 8 个核心和 16 个线程，其表面积为 276 平方毫米。

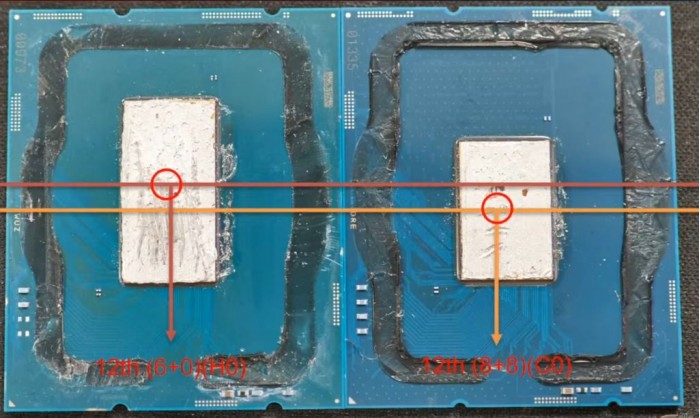

由于Alder Lake芯片有不同的核心配置，其发热点也不同。正如微星的热成像图所示，C0（8+8）芯片的热点靠近中心，但 H0（6+0）芯片的热点略微偏向左侧。因此，根据你得到的 SKU 使用正确的冷却配置将是很重要的。

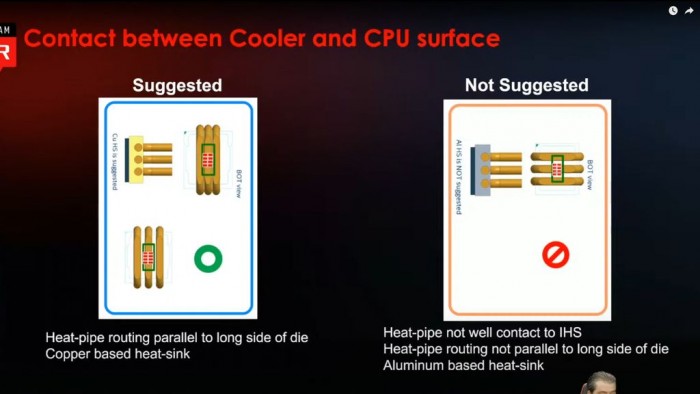

为此，微星显示了一些用于英特尔 Alder Lake CPU 的最佳冷却配置。首先，建议使用铜制散热器，而不是铝制散热器。定位也将发挥重要作用，因为建议你让热管与芯片平行，而不是垂直。平行配置将确保热管直接接触热点，而不是进行低效率的接触。

DDR5内存的功耗、温度和 PSU 的兼容性

英特尔 Alder Lake 系列的一个主要特点是支持 DDR5 内存，该内存引入了一些关键的升级，包括更高的传输速度、更大的容量、双库、On-Die ECC 和 PMIC。

PMIC（电源管理IC）是 DDR5 的一个重大变化，因为它把内存的 VRM 带到了内存模块本身，而不是放在主板上。但是，虽然它在电源管理方面有好处，降低了要求，并提高了效率，但其缺点是热传导。

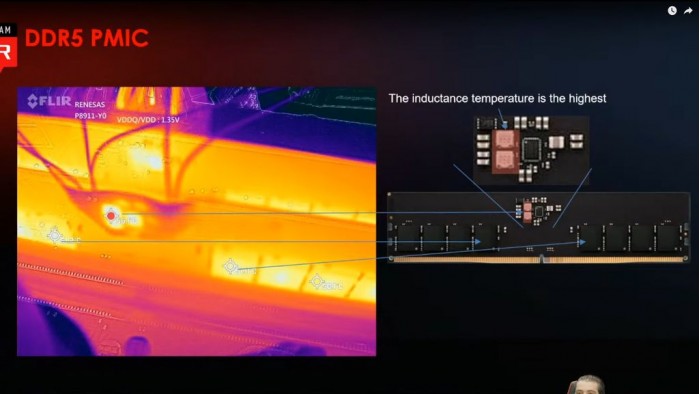

微星公司的一个演示单元显示了 RENESAS P8911-Y0 控制器和电压（VDDQ/VDD）设置为 1.35V。在热成像中，可以看到 VRM 的 IC 变得非常热，特别是电感，它在整个 DIMM 上的温度最高。因此，看起来很多高端内存模块将配备一些强大的散热器，因为我们得到了更高频率的 DIMMs。

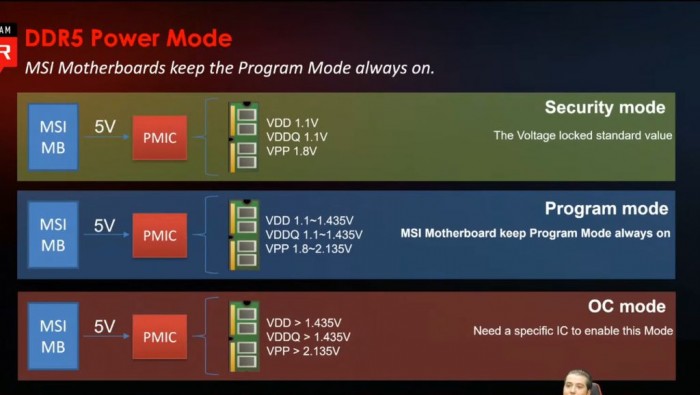

微星 Z690 主板，像其他制造商一样，将配备三种 DDR5 电源模式。首先是标准的安全模式，其特点是锁定的标准值为 1.1/1.1/1.8V（VDD/VDDQ/VPP），程序模式将是董事会的标准永远开启模式，将在 1.1-1.435/1.1-1.435/1.8-20135V 运行，而 OC 模式将需要某些高端主板的特定 IC 来解锁超出标准程序模式的范围。

● DDR5 电池供应上的差异

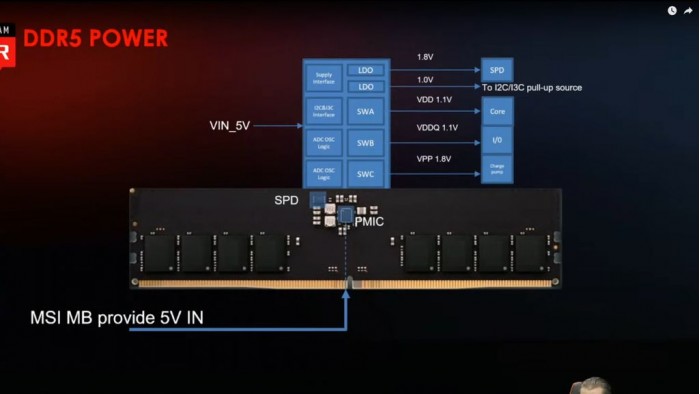

在过去，内存的电源直接由主板提供，以DDR4为例，因为DDR4内存的标准规格是1.2V，由主板供电。然而，新一代的DDR5的电源是由位于DIMM模块上的PMIC提供的，而不是直接由主板提供。

● DDR5 对 PSU 的挑战

由于 DDR5 新的电源结构的变化，电源是由 PSU 直接向 PMIC 提供 5V 的电源。如果 5V 电源不稳定，很容易造成存储器的供电异常，导致系统崩溃。因此，对于那些准备为 DDR5 内存供电的 PSU 来说，在任何情况下保持 5V 电源的稳定已经成为关键。

● 对微星 PSU 进行的功率测试

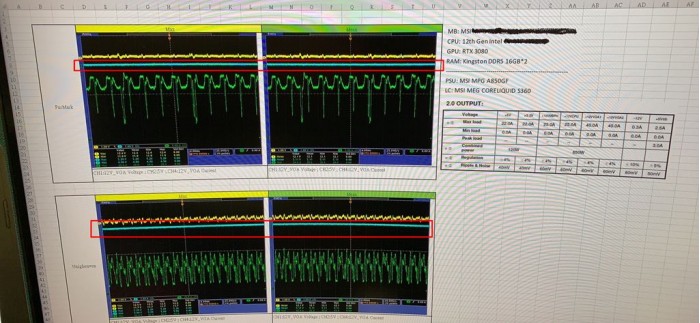

根据用基准测试工具进行的功率测试，可以发现微星系列电源面对 12V 电源的剧烈变化，5V(CH2)仍然保持稳定，这意味着微星的PSU可以在任何时候保证DDR5内存的稳定运行。

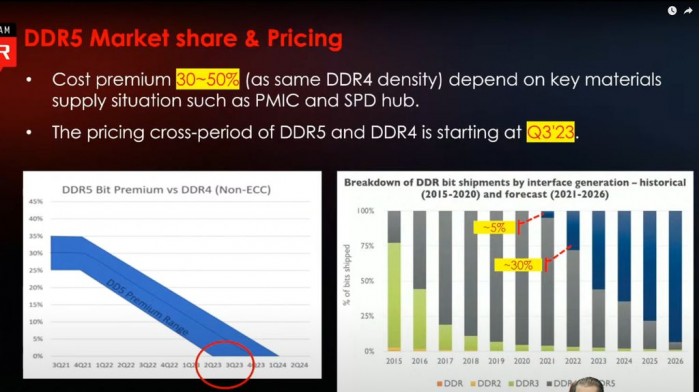

微星还具体介绍了何时能看到DDR5价格下降。正如对新一代产品的预期，DDR5目前比相同密度的DDR4内存贵30-50%，而且根据关键材料的供应情况，如 PMIC 和 SPD hub，价格可能会更高。预计随着采用率的攀升和更多平台开始使用新标准，价格将在 2023 年中期左右下降到 DDR4 水平。

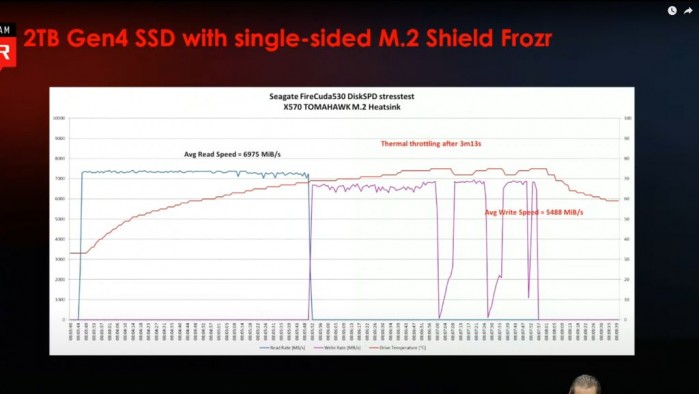

PCIe 第 5 代 AIC，第 4 代 SSD 的 M.2 散热片和Z690主板价格

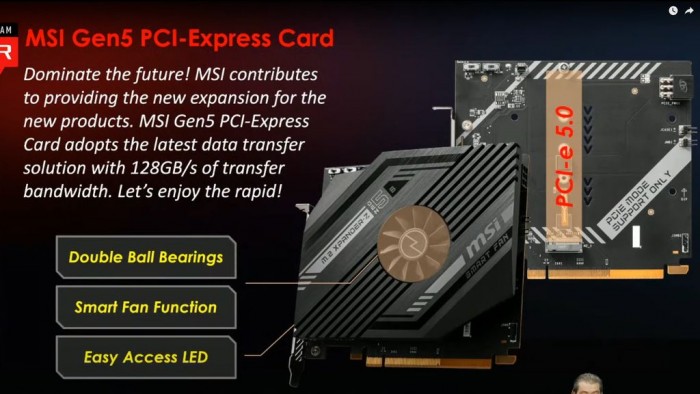

微星还发布了用于下一代 M.2 SSD 的全新 PCIe Gen 5 AIC 卡。新的 AIC M.2 XPANDER-Z 第 5 代卡将采用双插槽单风扇设计，带有一个 PCIe 5.0 插槽，通过 x4 通道支持一个第 5 代 M.2 SSD。

这将提供高达 128GB/s 的传输速度，并将由一个 6 针连接器接口供电。请注意，英特尔第 12 代 Alder Lake CPU 只为扩展槽提供第 5 代 PCIe 通道，而不是 M.2 插槽，所以一旦第 5 代固态硬盘上市，这将是一个非常有用的功能。

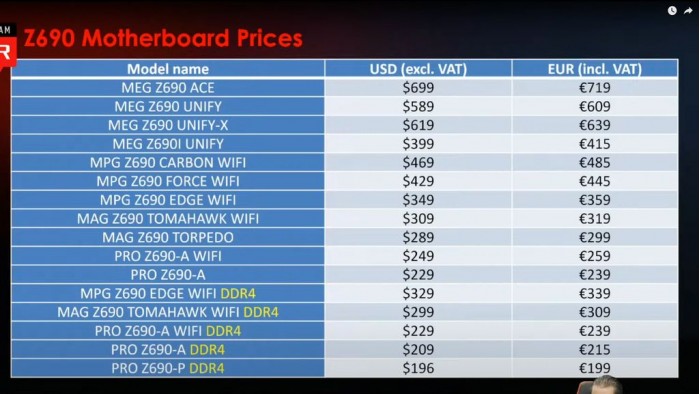

最后，微星披露了针对英特尔第 12 代 Alder Lake CPU 的整个 Z690 主板系列的最终价格，以美元和欧元计算

→ MSI MEG Z690 GODLIKE (TBD)

→ MSI MEG Z690 ACE ($699 US)

→ MSI MEG Z690 Unify-X ($619 US)

→ MSI MEG Z690 Unify ($589 US)

→ MSI MPG Z690 Carbon EK (TBD)

→ MSI MPG Z690 Carbon WiFi ($469.99 US)

→ MSI MPG Z690 Force WiFi ($429.99 US)

→ MSI MPG Z690 Edge WiFi ($349 US)

→ MSI MPG Z690 Edge WiFi DDR4 ($329 US)

→ MSI MAG Z690 Tomahawk ($309 US)

→ MSI MAG Z690 Torpedo ($289 US)

→ MSI MAG Z690 Tomahawk DDR4 ($299 US)

→ MSI PRO Z690-A WiFi ($249.99 US)

→ MSI PRO Z690-A ($229.99 US)

→ MSI PRO Z690-A WiFi DDR4 ($239.99 US)

→ MSI PRO Z690-A DDR4 ($219.99 US)
