丰色 发自 凹非寺
量子位 报道

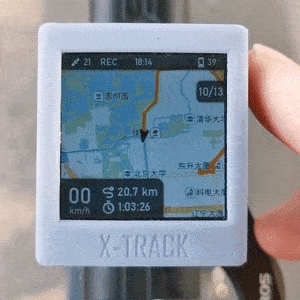

它还配有 离线地图，可显示你的 实时位置与骑行轨迹：
在汽车、 高铁上也能测速！
切换界面查看电量、骑行记录、GPS定位、传感器等系统数据，相当丝滑：
再看细节上， UI设计可是比市面上不少码表都要高级！ （佳明：你直接报我身份证得了）
这要是告诉我它是某个大牌而非自制的 （除了壳很明显以外），我可能都信了。
网友们也是纷纷respect，称赞它打爆那些溢价离谱的码表：
“完成度离谱”，是不是很想要链接？
好家伙，连 稚晖君都被吸引过来了 （后来佳明也现身评论区“自黑”，见后文）：
诶？ 稚晖君的真·自行车 和这个码表是不是可以搭配使用？
除了在B站上很火，这个码表项目也登上了今日GitHub热榜：
而据网友粗略估算这个码表的硬件成本大概 不到300，如此优秀的它，是如何DIY出来的呢？
如何DIY一个自行车码表
X-TRACK软件架构示意图如下：由HAL、Framework 和 APP 三层组成，Framework为核心。
HAL层负责底层芯片驱动和传感器原始数据获取；
Framework又包括三个模块，分别负责图形渲染、页面生命周期管理和消息分发处理。
其中消息框架模块提供数据的分发和处理。

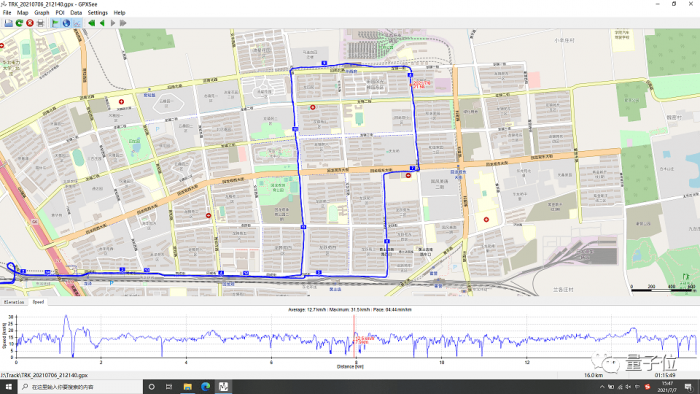

ps. 地图软件为GPXSee。
实现主要有 7步：
1、首先是 硬件设计。

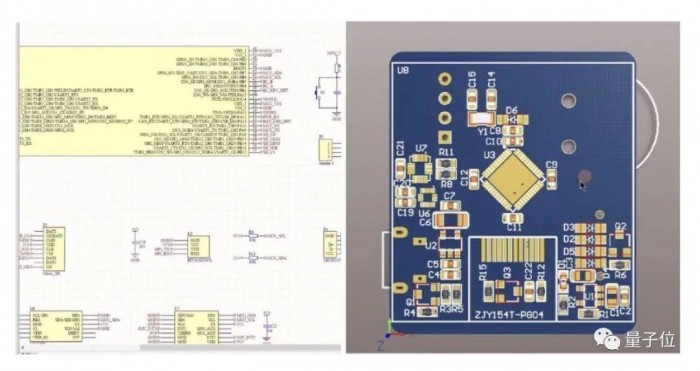

用AD （Altium Designer）进行PCB板线路设计：
电路图和PCB文件也可以在GitHub详细查看。

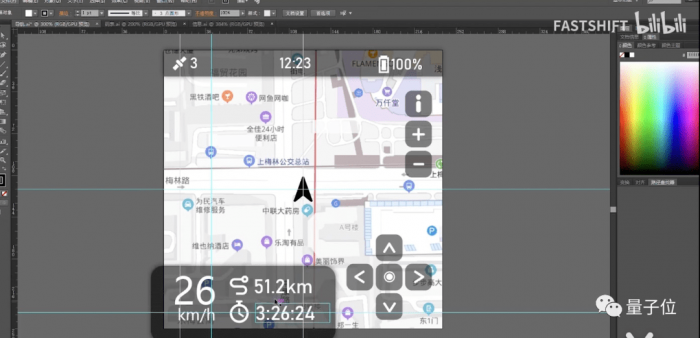

2、然后就是被大家纷纷夸赞的UI设计：
设计软件是Adobe AI。

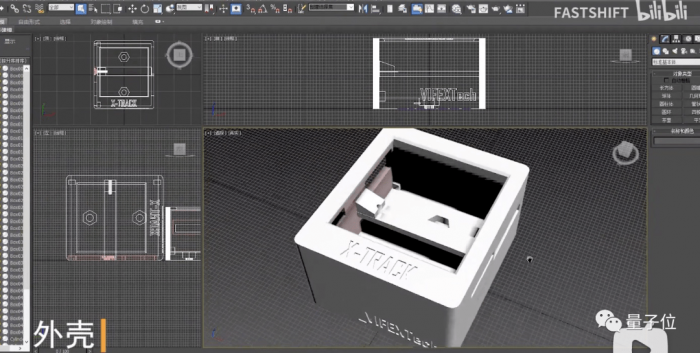

3、接着在3ds MAX上进行外壳设计：

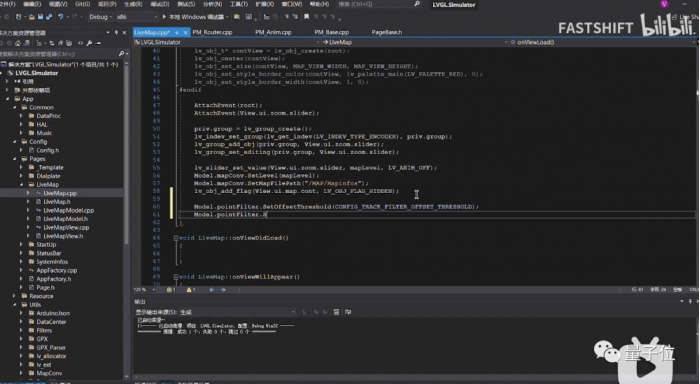

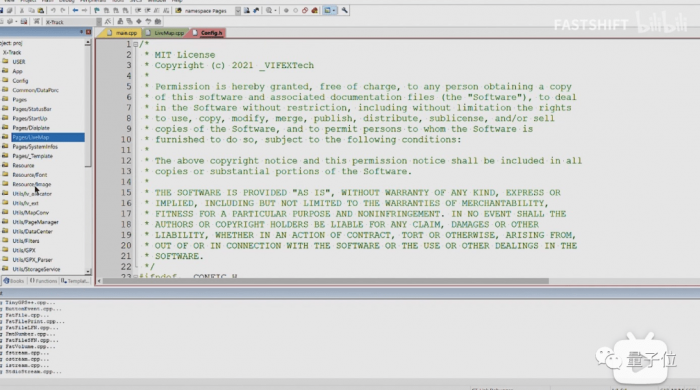

4、再然后就是软件设计了：
编程语言为C++：

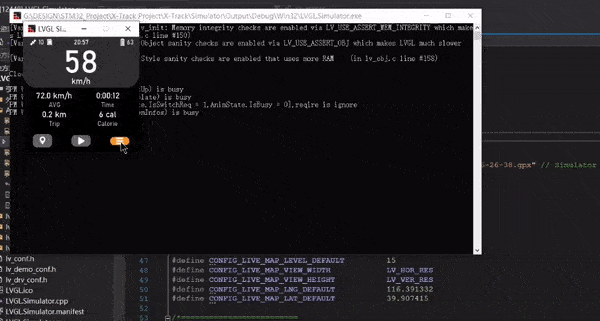

5、再使用模拟器直接在PC上模拟效果。
码表的图形界面采用了免费开源的GUI图形库 LVGL。
成品使用了许多LVGL提供的基础控件，例如在地图页面的轨迹显示中使用了line控件，地图显示使用了image控件，在表盘页面的页面切换选择，使用了button控件。
6、调试调试，没问题就可进行编译下载。
这里用的是 Keil。

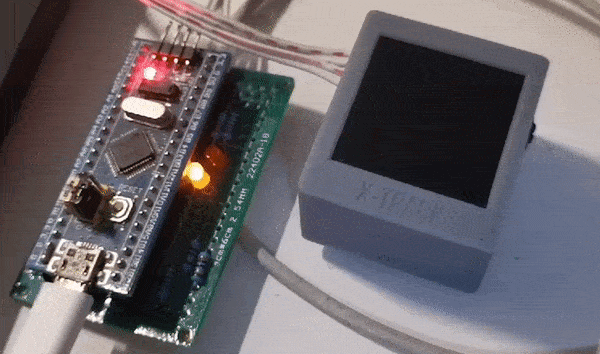

7、最后，将最终程序烧录到单片机 (AT32F403ACGU7)上运行，再连上ST-Link进行调试。
成功！
另外可能很多人不知道，UP主用的这个AT32系列MCU是 国产设计 （重庆雅特力），可替代意法半导体STM32F103系列，主频更高、RAM更大。
全部硬件配置如下：
内存有 32GB，存下一个1GB多的北京地图不是事儿。
另外，除了开头提到的功能以外，它还支持地图缩放、计步功能、导出标准GPX格式的轨迹、RTC自动根据GPS校准、掉电自动保存数据 (JSON格式文件)、不过续航为4小时 (持续工作，始终亮屏)……
整个设计的硬件和软件部分都 已开源。
连“竞品”佳明都来点赞
怎么样？学会（废）了吗？
不少围观群众觉得这样一个 UI颜值爆表、功能丰富的自行车码表如果真的能有厂商合作生产的话，那还有 佳明这些产品什么事儿 ？
有人在评论区@Garmin佳明，没想到还真把它引过来了：这下好了， 连“竞品”都给X-TRACK点赞。
有人还算了一笔账，在某宝按教程买这些配件一共需要 不到300元，比佳明上千的价格是便宜不少 （虽然续航能力低一点）。
催量产的网友真的非常非常多，不过真要商业化的话，除了续航能力，有 自行车骑行爱好者认为还需支持ant+、踏频、心率、功率设备的连接、防尘防水等功能，以及考虑现在的屏幕在阳光下的能见度等问题。
不知道未来，X-TRACK还会不会被继续增加或改进呢？
毕竟毕业于 电子信息专业的UP主说自己也算半个自行车爱好者。

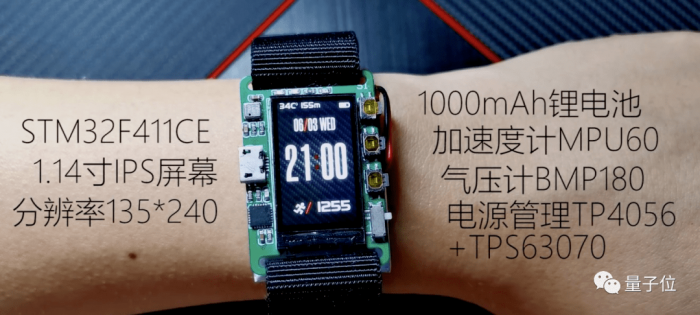

最后，除了这个梦幻般的自行车码表，他还用STM32自制过智能手表、航模遥控器 （被网友称赞可以直接拿来卖的程度）。
视频链接：
https://www.bilibili.com/video/BV1GB4y1K7VV
开源地址：
https://github.com/FASTSHIFT/X-TRACK
软件设计介绍：
https://mp.weixin.qq.com/s/rCtmW7tawr7zRIuMK1l5Iw
