这个用整块晶圆做的芯片，性能超乎想象

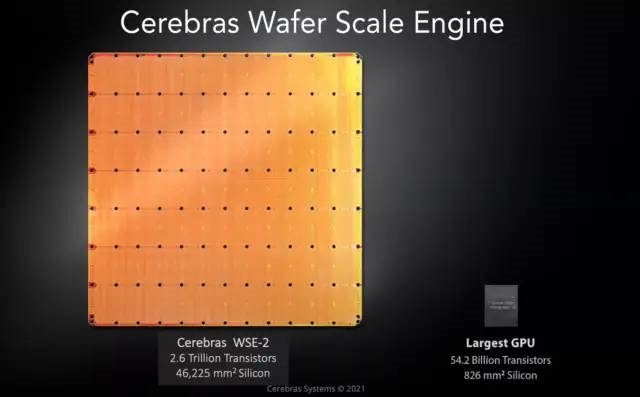

这是由一个简单的观察结果驱动的，即摩尔定律已经显著放缓。大幅增加晶体管数量的唯一途径是增加每个芯片中的硅数量。Cerebras 正在开发他们的第二代产品 Cerebras WSE-2，该芯片的尺寸为 215mm x 215mm。

与可用的最大 GPU Nvidia A100 相比，Cerebras 取得了巨大的优势，尤其是在将片上 40GB 的内存带宽与 A100 的类似大小的 HBM 内存进行比较时。Cerebras 拥有令人难以置信的高结构带宽，远远超过 GPU 到 GPU 的互连。

Cerebras 通过在水冷机箱中提供它来驯服他们的 20KW 野兽。作为参考，Nvidia A100 的功率范围从 250W 到 500W，具体取决于配置。在创建这种冷却解决方案时必须特别小心。由于该芯片的尺寸和功耗，诸如硅和其他组件的不同热膨胀等问题成为主要问题。

长期以来，半导体制造受限于裸片尺寸，一直受到掩模版的限制。掩模版限制为 33 x 26，这意味着这是 ASML 的光刻浸入式步进器可以在晶片上图案化的最大尺寸。Nvidia 最大的芯片都在 800mm^2 的低范围内，主要是因为超越这个范围是不可能的。

Cerebras WSE 实际上是在掩模版限制范围内的晶圆上的许多芯片。他们没有沿着芯片之间的划线将芯片切割开，而是开发了一种跨芯片线的方法。这些导线与实际芯片分开图案化，并允许芯片相互连接。实际上，芯片可以扩展到超出掩模版的限制。

以经典方式构建芯片时，通常会存在缺陷。因此，必须丢弃来自每个晶片的多个芯片或必须禁用芯片的元件。Nvidia 通常将这种做法用于他们的 GPU。每一代都存在禁用更大比例内核的持续趋势，而在当前一代 Ampere 中，大约有 12% 的内核被禁用。

Cerebras 通过在每个标线子芯片（reticle sub-chip）上添加 2 行额外的核心来解决这个问题。这些芯片内的互连是 2D 网格，其中每个核心在垂直和水平方向上连接。它们还为每个对角线核心提供额外的互连。这允许对有缺陷的核心进行布线，并且软件仍然可以识别 2D 网格。

在这个 2D 网格中，Cerebras 设定了几个目标。他们希望所有内存都保留在芯片上，而不必等待片外内存缓慢。唯一的外部连接是到主机系统。每个内核都有细粒度的并行性（fine grained parallelism ），彼此之间不共享任何内容。它们是具有 MIMD 能力的节能通用内核，并拥有自己的本地存储器。

主要用例是机器学习训练或推理。网络层被映射到晶片大小的芯片区域。每个矩形块对应一个层，有趣的是这被称为“Colorado”。卷积、矩阵向量和矩阵乘法是在每一层的核心上计算的。2D 网格处理网络每一层内和网络层之间的核心间通信。

大多数通信通常在沿芯片的 X 或 Y 方向进行，但有些通信需要跨越芯片的大部分。网格可以处理这个而不会变得拥挤。这允许网络中的层不必是连续的或彼此直接相邻。

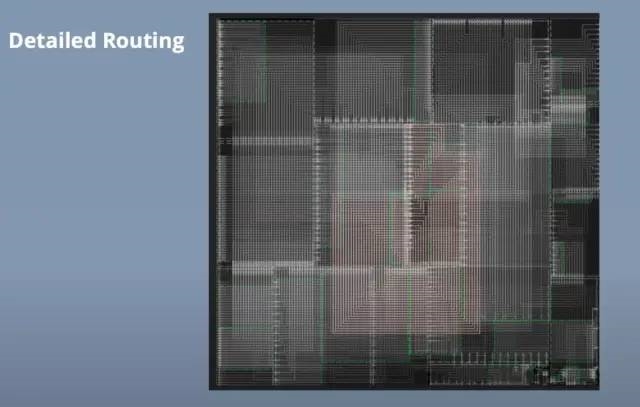

Cerebras 软件堆栈放置和路由这些层，同时保持核心和结构的高利用率。该软件能够在单个芯片上仅放置几层网络，或者在芯片上放置整个网络的多个副本，以实现数据并行。

Cerebras 的客户拥有实时生产的晶圆级引擎。这些用于许多不同的工作负载，但最有趣的一种是 CANDLE。WSE 用于精确模拟药物组合的药物反应及其对癌症的影响。然后选择最有希望的模拟结果进行实验研究。

目前在这些芯片上运行的另一个用例是内部限制融合。它运行在一台大型超级计算机上，该计算机还包含多个互连的 Cerebras WSE。这种大规模模拟的组成部分之一涉及原子和亚原子粒子之间的相互作用。

该计算被一个在 Cerebras 硬件上运行的大型预训练神经网络所取代。这是一个仅使用推理的用例。它在模拟的每个时间步中都会被唤起。数据从较大的超级计算机流式传输到 Cerebras WSE，后者又为这些原子和亚原子交互提供输出。

Cerebras 硬件也不仅仅用于机器学习。Joule 超级计算机在 3D 网格中运行的传统硬件上运行计算流体动力学。他们以两种不同的方式遇到了扩展问题。由于网络带宽的限制，他们无法通过核心数量来提高性能。此外，由于缓存未命中，内核通常会在表上留下很多性能，从而导致内存不足。该内存随后遇到了巨大的带宽瓶颈。

流体动力学模型的 3D 网格被映射到 WSE 芯片的 2D 网格。邻居交换、向量 AXPY 和全局向量的点积，这需要局部点积和全局 all-reduce。由于大量的 SRAM 和每个单独内核的相对较高的复杂性，所有这些操作都可以轻松处理。

有大量的内核间通信，但片上内部网络足够强大，可以以低延迟处理它们。网络通过沿着称为“颜色”的虚拟通道而不是预先确定的地址发送消息来实现这一点。这种基于硬件的通信允许数据在整个芯片上每时钟传输 1 跳。

Allreduce 可以非常快地完成。每个内核将其标量发送到它旁边的内核。当它到达那里时，标量被加在一起并向前发送。芯片的边缘向东/西向中心发送数据。一旦它到达中心，就会发生同样的过程，但北/南结果被合并，然后在核心网格上广播回来。只需1微秒，就可以完成这个allreduce。作为参考，超级计算机中的典型集群从一个处理器到另一个相邻处理器的单个 MPI 通信需要大约这么长时间。

无论引入数据的延迟如何，都可以进行计算以实现全带宽。路由器具有来自每个相邻核心的 4 个传入数据集。此外，内核可以将其输出重新路由回，这样就不需要将其存储在 SRAM 中。内核可以同时运行多个线程。有一个主线程被赋予优先级，但是如果它在等待数据，其他线程就会前进。通过使用大量 SRAM 和多线程架构保持数据局部性，利用率保持极高。

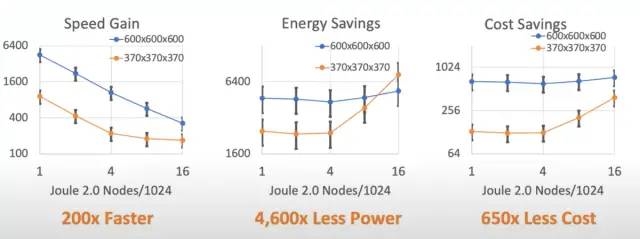

对硬件进行低级优化的结果使计算流体动力学速度提高了 200 倍。这与同样高度优化的大型超级计算机集群相比。除了速度上的提升，成本，尤其是功耗，也有着巨大的优势。这种优势在某种程度上是显而易见的，因为将超级计算机集群与单个（尽管是晶圆大小）芯片进行比较。

不幸的是，软件还没有完全符合要求。Beta SDK 将于今年晚些时候推出，用于编写自定义内核操作。这种语言将完全特定于 WSE 的领域。他们将拥有数学函数和通信库，有望在一定程度上减轻负担。

除此之外，还有一些功能和工具会有所帮助，但这将是高技能程序员的任务。这是唯一可以实现这种计算规模的硬件，因此对于那些需要这种性能水平的任务来说，它可能不是进入的巨大障碍。

Cerebras 将实时计算流体动力学作为利用 WSE 的下一个工作负载。有相当大的希望，这将打开一个全新的用例。

我们很高兴基于 7nm 的 WSE2 全面推出。看看 SDK 是否可以允许开发人员生成其他工作负载，WSE 可以带来数量级的性能提升，这将是令人兴奋的。人工智能是 Cerebras 积极进取的领域，但晶圆级计算可能会改变这个行业，而不仅仅是机器学习。
