骁龙888影像实力详解：ISP与AI的提升能为我们带来什么

发表于 4年以前 | 总阅读数：738 次

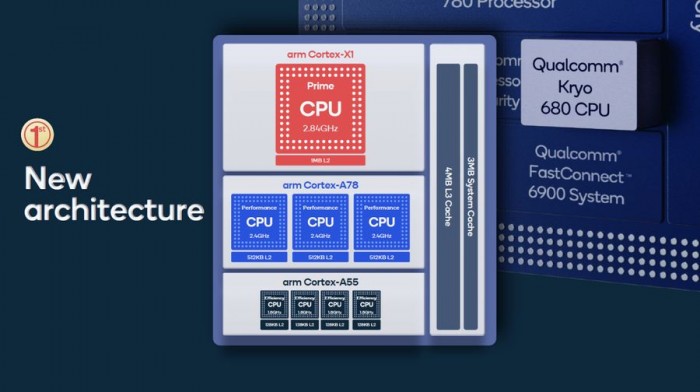

其中，它的超级内核首发了全新的ARM Cortex-X1架构，主频为2.84GHz，L2缓存1MB；3个性能内核则采用了ARM Cortex-A78架构，主频为2.42GHz，每核心L2配备512KB L2缓存；4个效率内核采用了ARM Cortex-A55架构，主频为1.80GHz，每核心配备的L2缓存为128KB。它们整体共享4M L3缓存与3M系统缓存。

数据显示，与骁龙865相比，骁龙888的CPU性能提升了25%，能效也提升了25%，并且可以更好地保持持续性能。

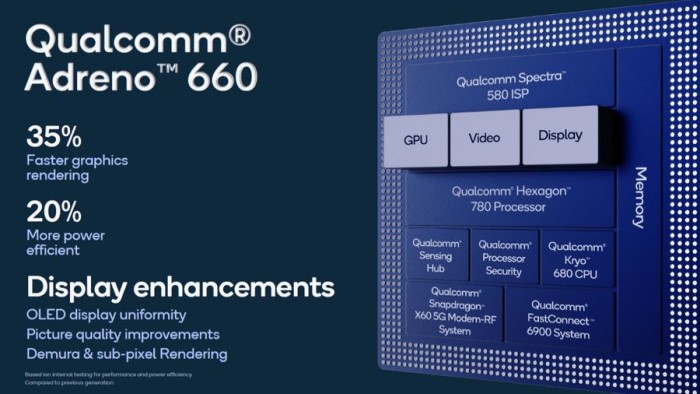

GPU部分，骁龙888集成了最新一代Adreno 660 GPU，高通表示，它的图形渲染速度提升35％，能效提升20％。除此之外，它还大幅增强了显示技术，并支持了可变分辨率渲染(VRS)与Game Quick Touch等多种特性。

除了常规的性能升级之外，骁龙888的影像实力也大幅进步。也许有人会问了“拍照能力的不是和相机传感器有关吗？SoC是如何影响成像水平的呢？这还要从数码相机的成像过程说起。

我们在使用手机等数码设备进行拍照时，成像流程基本是这样：首先由光学镜片将光聚焦到传感器上，传感器将光信号转换为电信号，ISP将传感器得到的信号进行处理然后输出可视图像，最后由设备储存图像。

ISP，即图像信号处理器(Image Signal Processor)，它是拍照过程中的运算处理单元，主要用于处理图像信号传感器输出的图像信号，肩负着去马赛克、伽马校正、噪点去除、色彩矫正、动态范围校正等多种主要任务，其地位相当于相机的“大脑“。如果ISP性能不够，那么相机的成像效果与成像速度都会大打折扣。

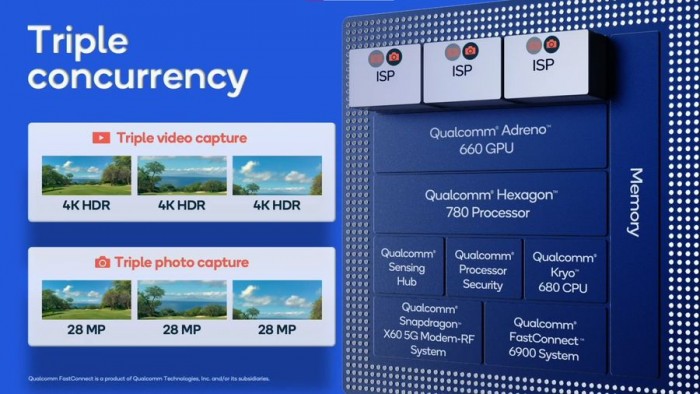

骁龙888首发了三ISP设计的Spectra 580，与上代产品相比，三ISP带来的性能升级是显著的，因为它支持摄像头进行三重并发和三重并行处理。什么是三重并发和三重并行？你可以这样理解：并发是交替做不同事情的能力；并行则是同时做不同事情的能力。

众所周知的是，如今的大多数旗舰智能手机，都至少配备了广角镜头（主摄）、超广角镜头、长焦镜头，以便用户获得完整的光学变焦体验。而以往的手机采用的是双ISP设计，这也就意味着，在相机启动时，三颗摄像头中有一个镜头是处在冷启动（类似断电）状态的。对应到使用体验上，就是变焦时的卡顿，这点在拍摄高清视频时会变得尤为明显。

三ISP设计可以使每个ISP对应一个镜头，也就是说在相机工作时，每个镜头都处于热启动（待机）状态，这样用户就可以无延迟切换任意镜头，既可以获得更加顺滑的变焦体验，又可以抓拍到更多精彩镜头，不会因相机的卡顿而留下遗憾。当然，在三重并发之下，三颗镜头并非同时运行，而是处于待机状态，所有不用担心日常拍照时的功耗问题。

此外，三重并行的特性也为骁龙888带来了更高的镜头利用率与更好的多摄协同体验，它使三个镜头同时处于工作状态，可以同时利用三个摄像头拍摄3支4K HDR视频或者实现2800万像素30fps的零快门延时拍照。在实际拍摄中，三颗摄像头可以在收集更多细节的同时，依靠镜头特性为我们带来更多拍摄角度，从而实现另类的“多机位“拍摄。从而使视频拍摄者收获更多的素材，对于vlogger而言，这显得尤为重要。

与此同时，它的处理速度相比上一代ISP提升了35%，达到了27亿像素每秒，用户还可以利用这样的速度实现惊人的帧捕获——在短短1秒钟内，我们可以捕获120帧——而且每帧都是1200万像素。这也就意味着单位时间内它可以处理更多的图像数据，从而带来更快的成片速度。

骁龙888还支持单帧逐行HDR图像传感器和计算HDR，这个传感器可以同时输出长、中、短三重曝光图像，并且所有图像都有明亮或黑暗场景中不同部分的细节，凭借Spectra 580更快的处理速度与三重并行特性，它可以在一帧时间内将来自传感器的多重曝光组合在一起，使最终输出的图像和视频拥有充足的亮部&暗部细节，从而获得更加生动的影像表现。
