英集芯推出全系列快充方案专为iPhone 12准备

发表于 4年以前 | 总阅读数：942 次

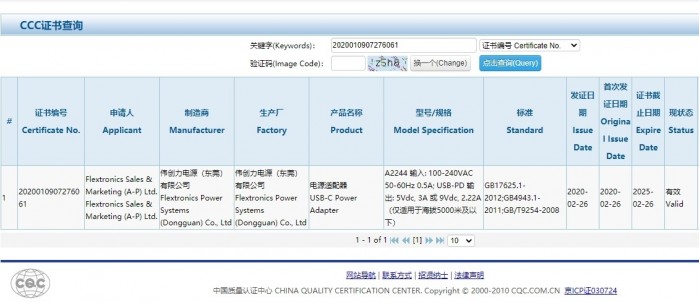

输入100-240V 50/60Hz 0.5A全球电压，支持USB PD快速充电协议，拥有两个固定电压输出，分别是5V3A、9V2.22A，发证日期为2020年2月26日。

6月底有泄密者爆出了一张苹果20W充电器图，该充电器除了型号A2305外，其他参数与刚通过3C认证的A2244完全一致，壳体外观与制造工艺上与苹果18W十分相似。

对于20W PD规格存在多种猜测，充电头网请到英集芯科技市场总监彭峰分享他的分析。

推测规格一：20W PD固定电压， 5V/3A、9V/2.22A。先来了解下18W PD快充5V/3A、9V/2A的充电表现：

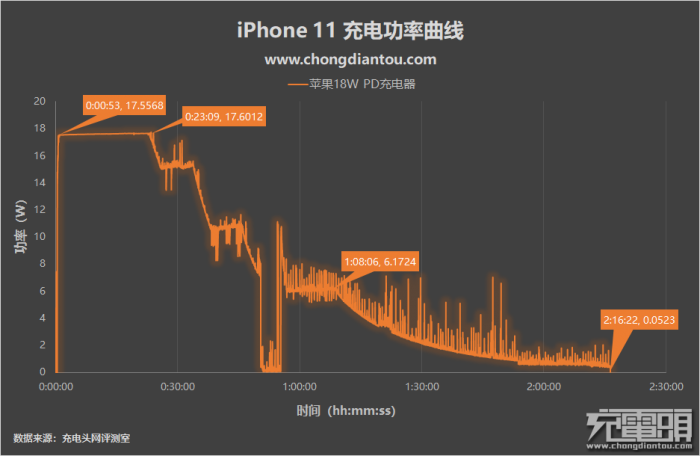

接入电源后先以7.5W功率进行充电，53秒时手机自动开机后开始握手PD快充，功率马上爬升到17.5W左右。持续到23分钟时功率开始逐渐下降，1小时8分时进入恒压阶段，功率持续降低，直至2小时16分时功率降至0.1W以下，手机完全充满。18W峰值有效时间23分钟。

仔细推演：

这种规格相对之前18W仅仅提升了2W，功率提升11%，进行一个简单的计算23分钟（峰值有效时间）/1.11=20.7分钟。也就是说将充电器功率提升到20W ，如果没有做出任何系统优化的情况下，仅仅充电时间缩短不到3分钟。

从以上数据看，提升18W峰值的有效时间的收益会明显高于将规格提升2W。充电发热是制约充电速度的重要原因，如之前测试18W PD充电器给iPhone 11充电，发热还是比较大的，表面温度42.5℃。所以如果采用这项规格，iPhone12需要采用多个充电IC并联架构，来提升峰值功率持续时间和增加峰值功率。

推测规格二：20W PD PPS，5V/3A、9V/2.22A、3.3V~11V/2A。增加PPS可以支持细部调压，与电荷泵的1/2降压直充技术完美的结合，充电效率高达97%。电荷泵技术已经进入到非常成熟的阶段，国内外各家厂商的高中端机器都采用了这项技术，充电快、发热小。20W这个规格非常合适手机使用实际使用到的电压段10V/2A。

为什么推测PPS规格不是11V/1.8A不是11V/2.2A ，而是11V/2A？

从以下几点分析：

更新18W到20W是为了更大的功率，采用11V/1.8A在使用功率段10V的时候才18W，不需要新开规格，只是需要将现有充电器升级到PPS即可。

那么为什么推测是11/2A不是11V/2.2A？

纵观多家品牌手机都将充电设置在2A这个位置，加上苹果电池容量和偏保守的风格。认为11V/2A这个规格的机会最大。但是采用11V/2.2A 和11V/2A 最大功率不是超过了20W吗？其实不然，在PD规范中有考虑到这个问题，有power limited设置。

可以通过PD协议芯片设置功率，在电压更高的阶段电流减小，但是有一个大家都知道的问题，早期的苹果笔记本电脑不兼容PPS，这样会导致新的充电器苹果的充电器不能给电脑充电，这是非常尴尬的问题。

还有一种大胆的推测：

推测规格三： 经过VDM握手成功广播PPS，也就是说正常情况下5V/3A和9V/2.22A，经过手机的VDM握手识别成功，额外的提供PPS规格，解决兼容性的问题同时，也能获得PPS规格。

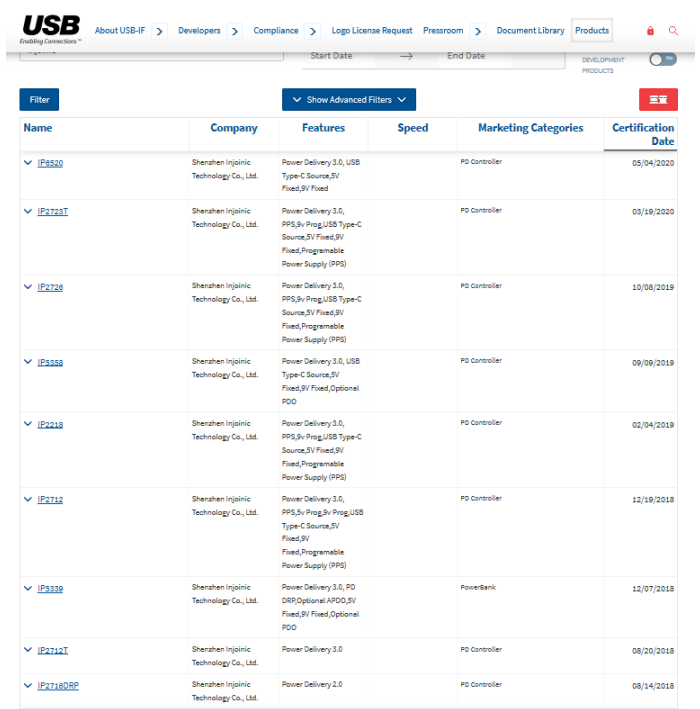

英集芯作为快充协议的领先者，已经成为全球芯片公司PD认证最多、种类最丰富的公司，PD认证芯片涵盖协议类、车充全集成类、移动电源全集成类。

凭借强大的SOC设计架构，车充、移动电源产品支持PDO、PPS可配置，IP2218、IP2723T、IP2726 、MCU架构，MTP工艺可反复升级，支持成品无损升级，帮助客户面对规格不确定性，完成提前量的准备，坐等苹果答案揭晓。

为应对苹果20W PD充电器带来的市场增长，英集芯推出一共了6款快充解决方案，从充电器、车充、移动电源，全范围满足客户需求：

1、英集芯IP5358

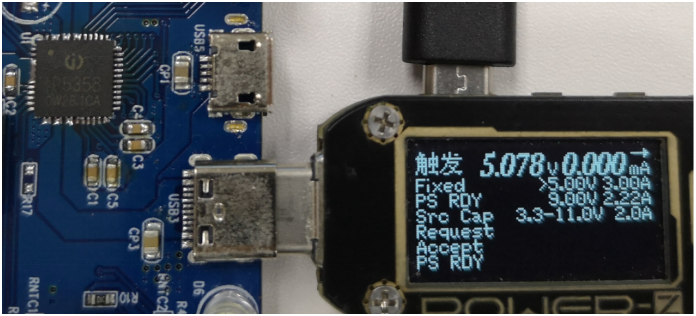

英集芯IP5358是一颗高集成的USB PD快充移动电源芯片，可以同时兼容多种快充协议，为USB PD以及多协议快充移动电源的开发提供了完整、高效的解决方案。ChargerLAB POWER-Z KM001C显示，IP5358支持5V/3A、9V/2.22A、3.3-11V/2A输出。

2、英集芯IP6538

英集芯IP6538是一颗高集成的快充车充芯片，集成了高效同步降压转换器和协议识别功能，外围精简，可以为车载充电器的开发提供完整的解决方案。通过ChargerLAB POWER-Z KM001C检测，该芯片可支持5V/3A、9V/2.22A、3.3-11V/2A输出。

3、英集芯IP6537

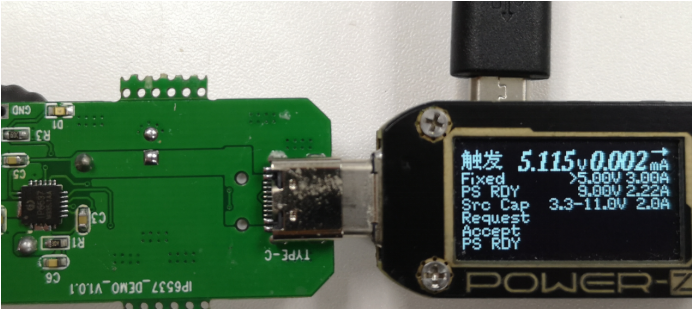

通过ChargerLAB POWER-Z KM001C检测，英集芯IP6537可支持5V/3A、9V/2.22A、3.3-11V/2A输出。

4、英集芯IP6527

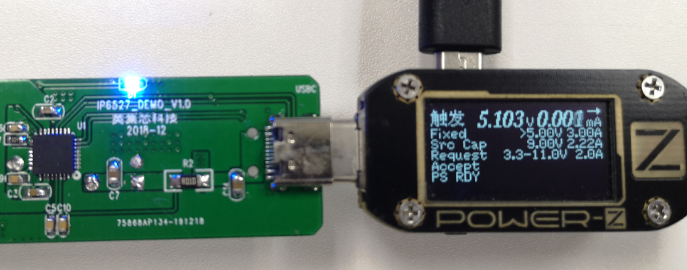

英集芯IP6527是一款集成同步开关的降压转换器，效率高达95%，支持14种输出快充协议、支持Type-C输出和USB PD2.0、PD3.0（PPS）协议的 SoC，为车载充电器、快充适配器、智能排插提供完整的解决方案。通过ChargerLAB POWER-Z KM001C检测，该芯片可支持5V/3A、9V/2.22A、3.3-11V/2A输出。

5、英集芯IP6520

英集芯IP6520支持Type-C接口输出，可以通过CC1/CC2或DP/DM来自动识别输出端接入设备所支持的快充协议，自动调整输出电压和电流，支持多种快充协议，并通过了USB PD3.0认证，认证TID号3277。ChargerLAB POWER-Z KM001C检测显示，英集芯IP6520可支持5V/3A、9V/2.22A、3.3-11V/2A输出。
