苹果新款iPhone SE手机在到达充电头网编辑部后,我们第一时间对手机充电性能进行了测试,这款手机支持PD快充,但是苹果给标配的仍是5V1A祖传充电器,虽然仍有点小遗憾,不过对果粉来说也是见怪不怪了。下面我们就对这款充电器进行拆解,看看和苹果以往的5V1A充电器设计做工有什么不同。
一、新款iPhone SE原装充电器外观

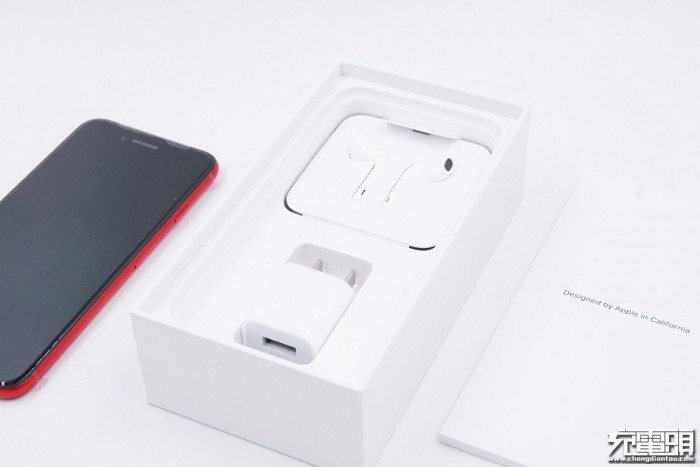

iPhone SE手机开箱全部东西一览,除了手机外还有有线耳机EarPods和5V1A充电头。
此外还有一根USB-A to Lightning数据线,值得一提的是EarPods有线耳机采用的是Lightning接头。

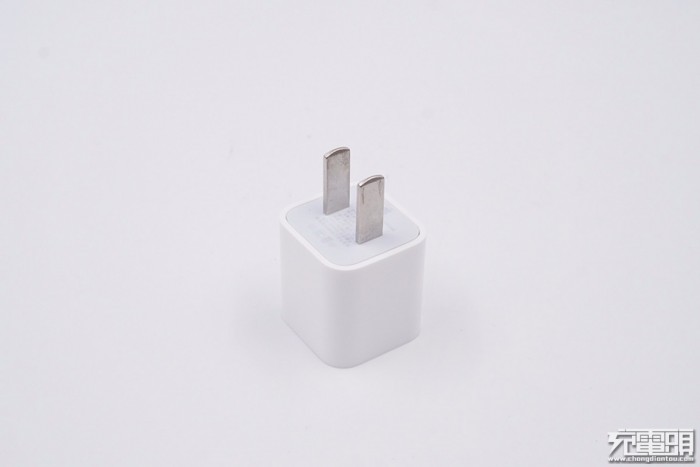

为新款iPhone SE搭配的充电器延续了苹果5W充电器外观造型,充电器侧身为白色外壳,表面亮面处理,并且弧面过渡,输入输出端外壳则为灰色配色并磨砂处理。此外采用固定式国标插脚。

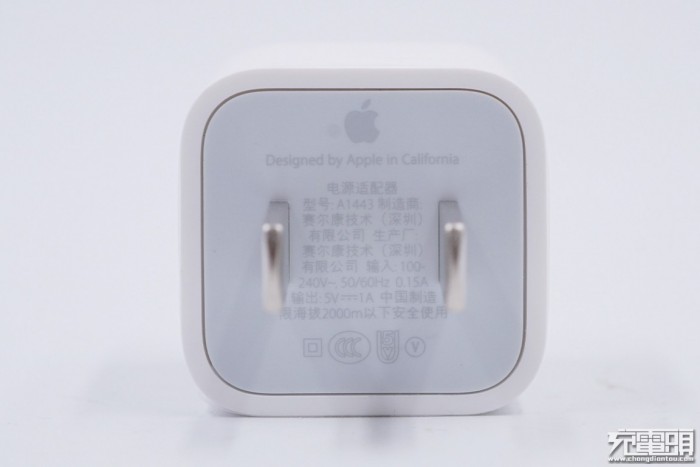

输入端外壳上面是熟悉的苹果Logo,充电器型号:A1443;输入:100-240V~50/60Hz 0.15A ;输出:5V1A;充电器已经通过了3C认证和VI级能效认证。制造商:赛尔康技术(深圳)有限公司,赛尔康也成为了国内首家苹果原装充电器的代工厂。

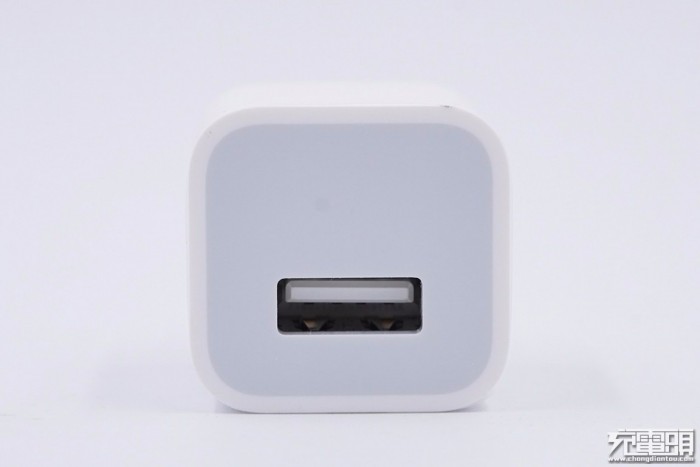

输出端采用单USB-A口设计,白色胶芯。

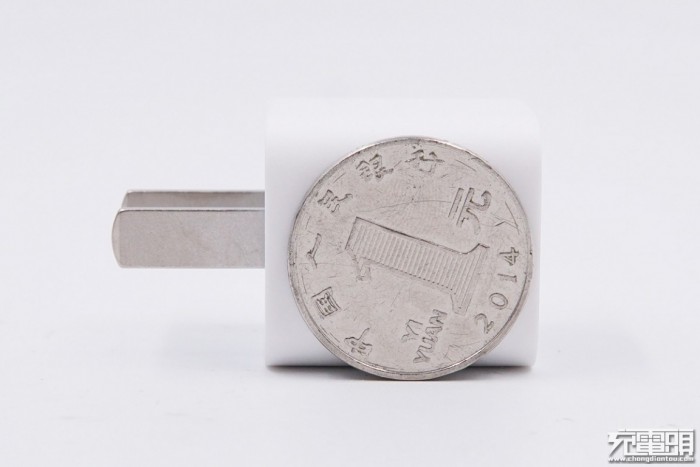

充电器机身尺寸大小和一元硬币直径相仿,非常小巧。

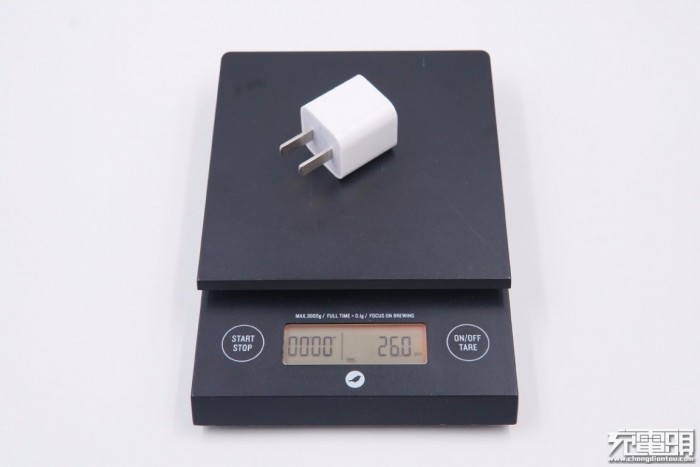

净重约为26g,非常的轻。

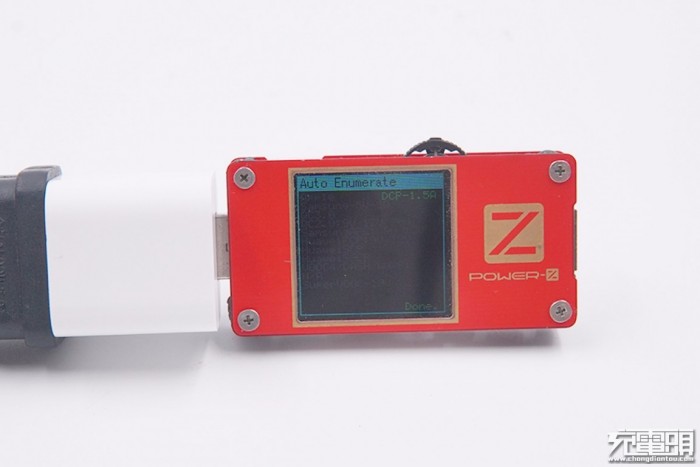

使用ChargerLAB POWER-Z KT001检测USB-A口的输出协议,结果显示充电器仅支持DCP协议。
二、新款iPhone SE原装充电器拆解
虽说5W充电器结构相对要简单得多,但是苹果这款的体积也太小了,下面我们就对其进行拆解,看看内部如何设计,才能将体积压缩的如此小巧。

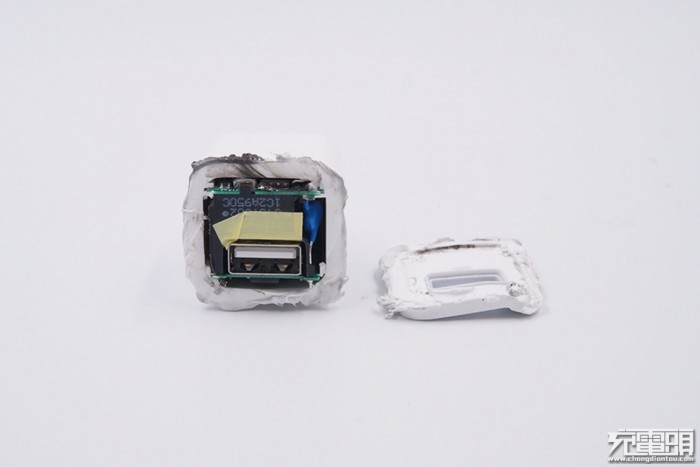

将输出端外壳切割开,从截面可以看到机身壳非常的厚实,保护性很强。

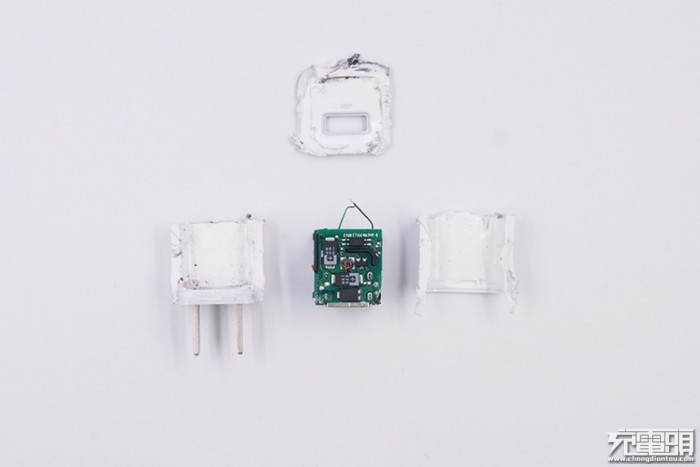

即便是将输出端外壳拆掉了也很难将PCB板取出,索性将剩余机身壳对半切割开。光是拆机身壳就费了很大功夫,充电器做工非常扎实。

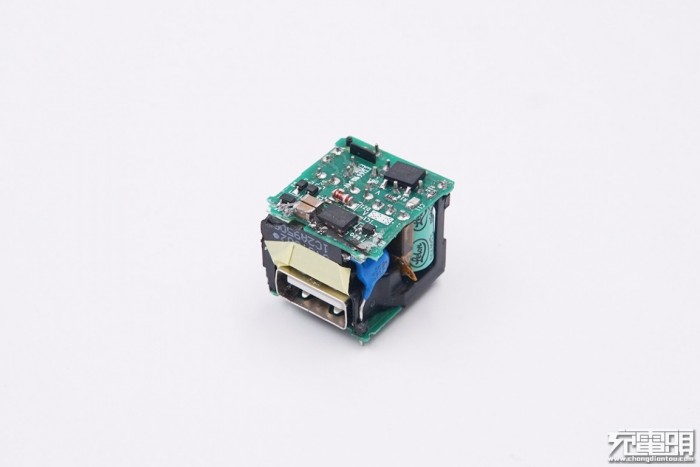

充电器内部总体一览,采用上下两块PCB板分层结构,将元器件夹在两块板子之间,如此设计可有效减少充电器体积。下面我们就来看看两块小板和其它元器件的信息。

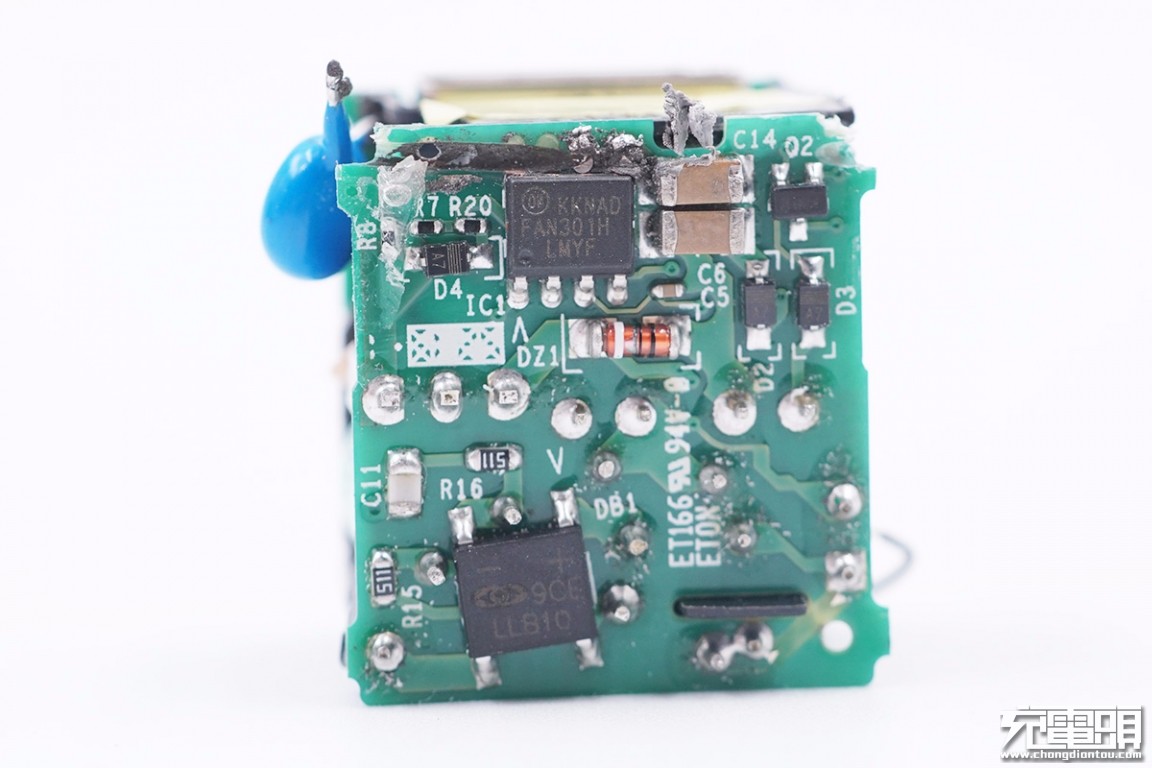

首先是初级PCB板一览,板子上有一颗整流桥和PWM主控芯片。

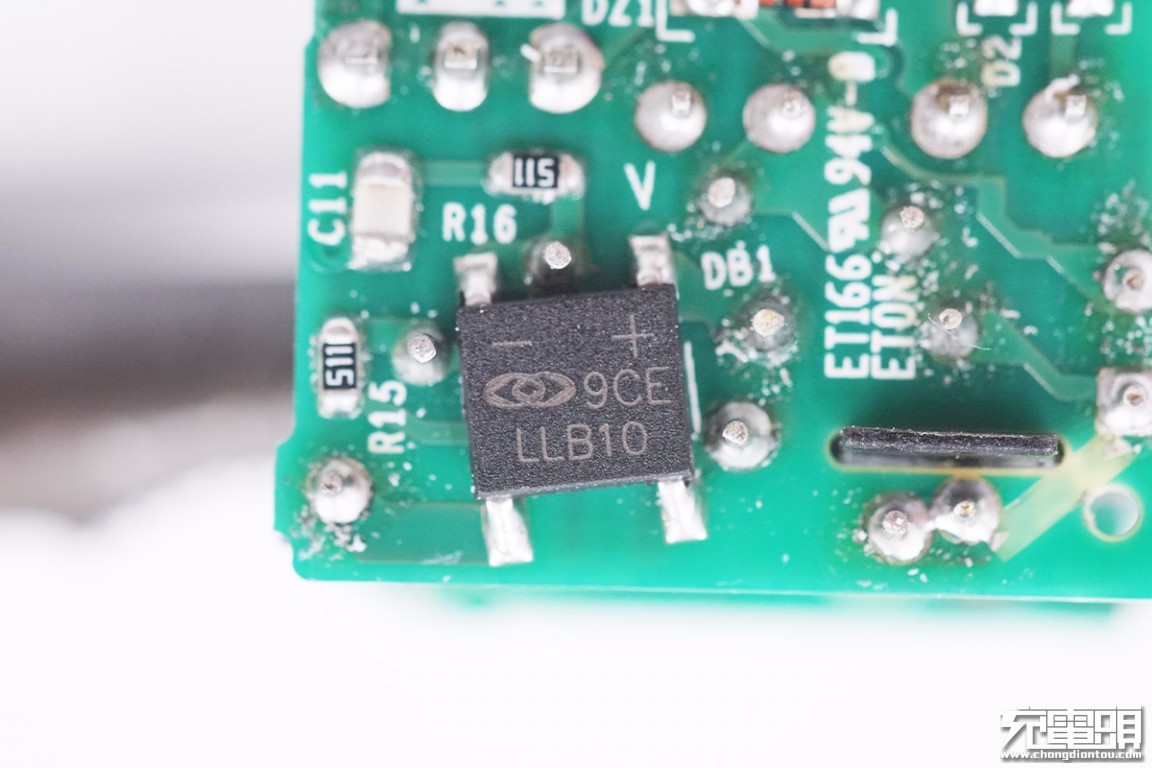

输入整流桥特写,LLB10,1A,耐压1000V。

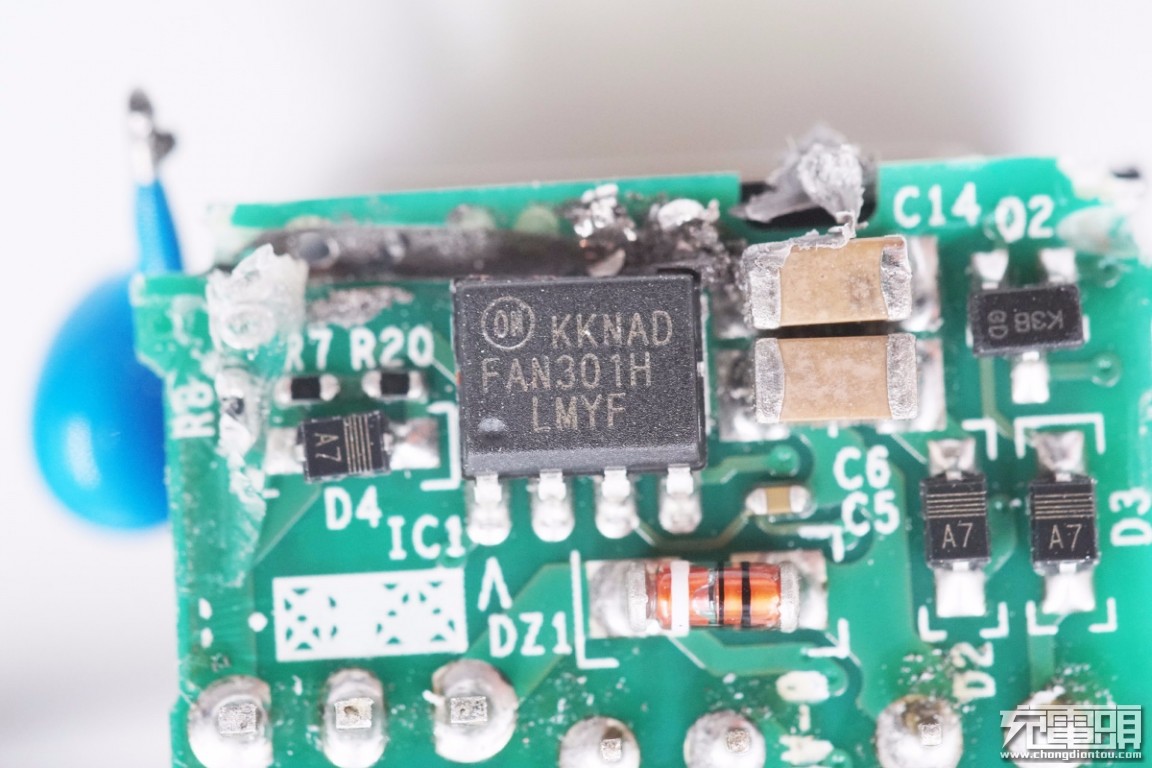

初级PWM控制器采用ON安森美FAN301H,为苹果定制型号。

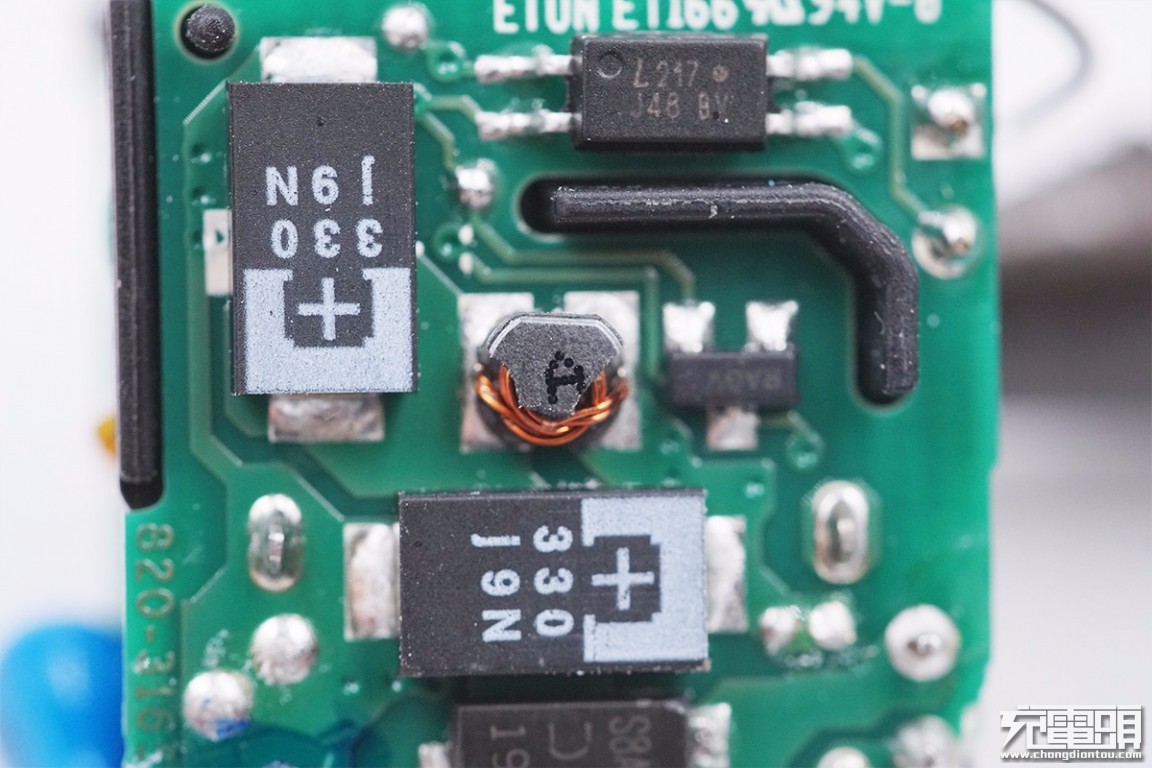

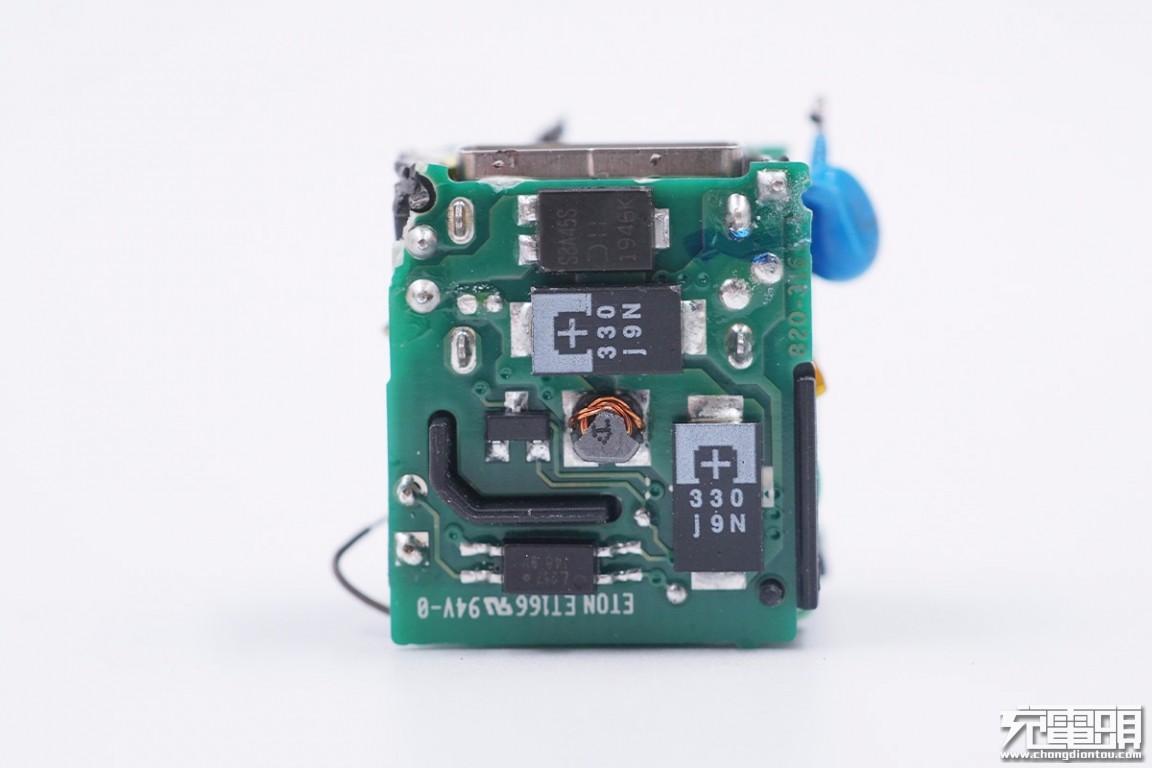

再来看看次级PCB板上的芯片信息,次级输出用一颗肖特基整流,以及两颗松下POSCAP电容滤波,配合小电感滤波,滤波效果更好。高压侧和低压侧之间镂空并加绝缘板加强绝缘,安全措施非常到位。

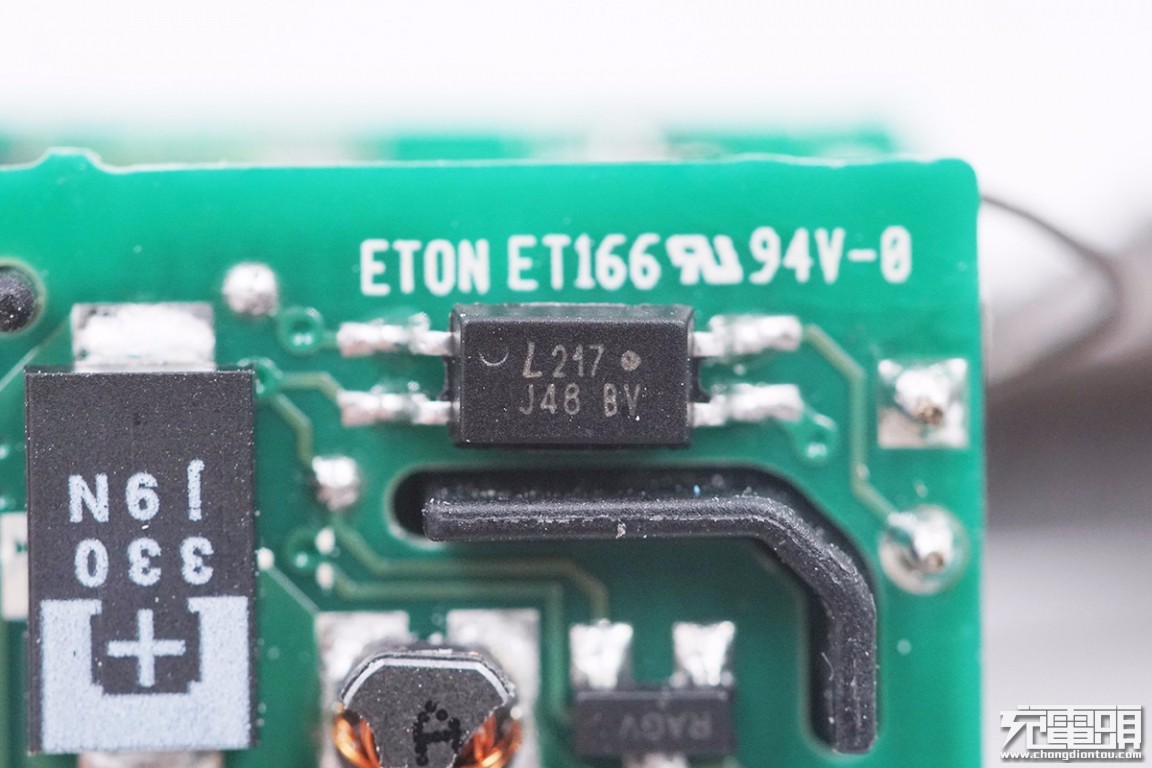

光宝 LTV-217光耦,横跨在初级和次级之间,用于初级次级通信,反馈输出电压。

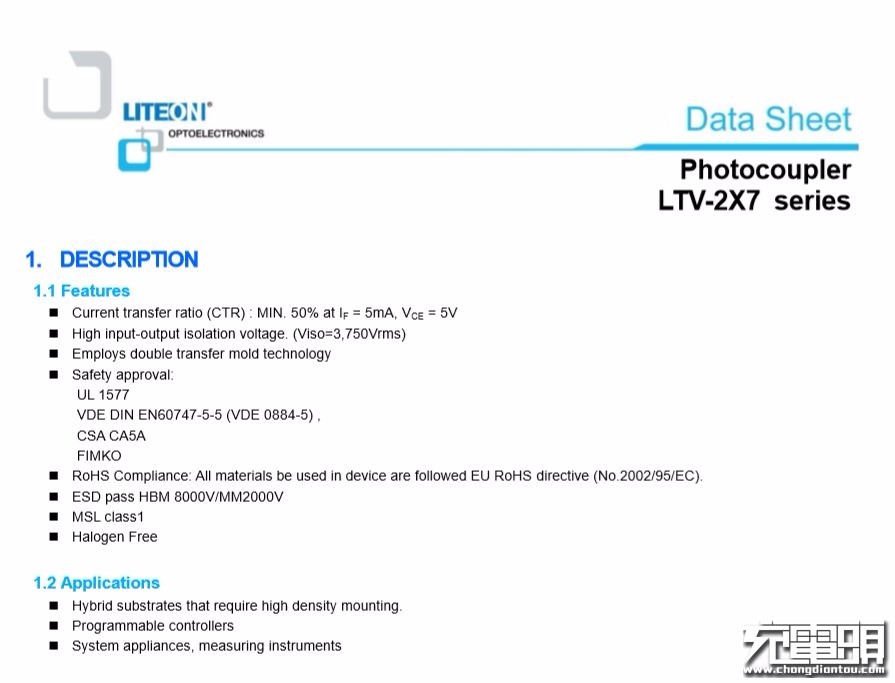

光宝 LTV-217 详细资料。

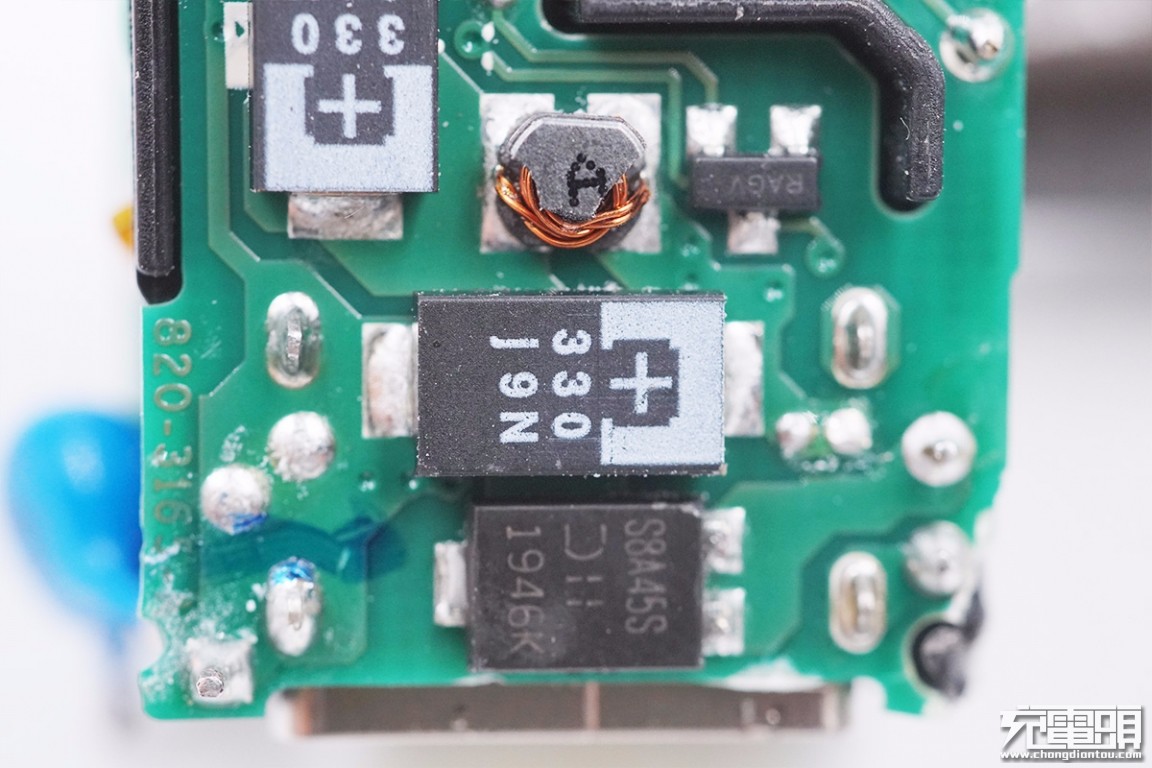

两颗松下POSCAP钽电容,规格为330μF6.3V,和小电感组成Π型滤波。
肖特基二极管采用DIODES SBR8A45SP5 ,用于输出整流,反向耐压45V,连续电流8A。

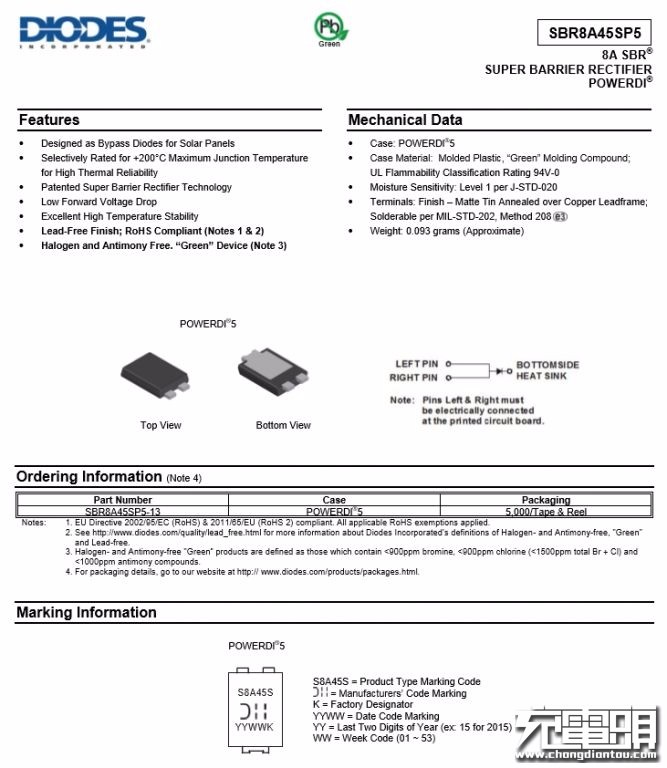

DIODES SBR8A45SP5 详细资料。

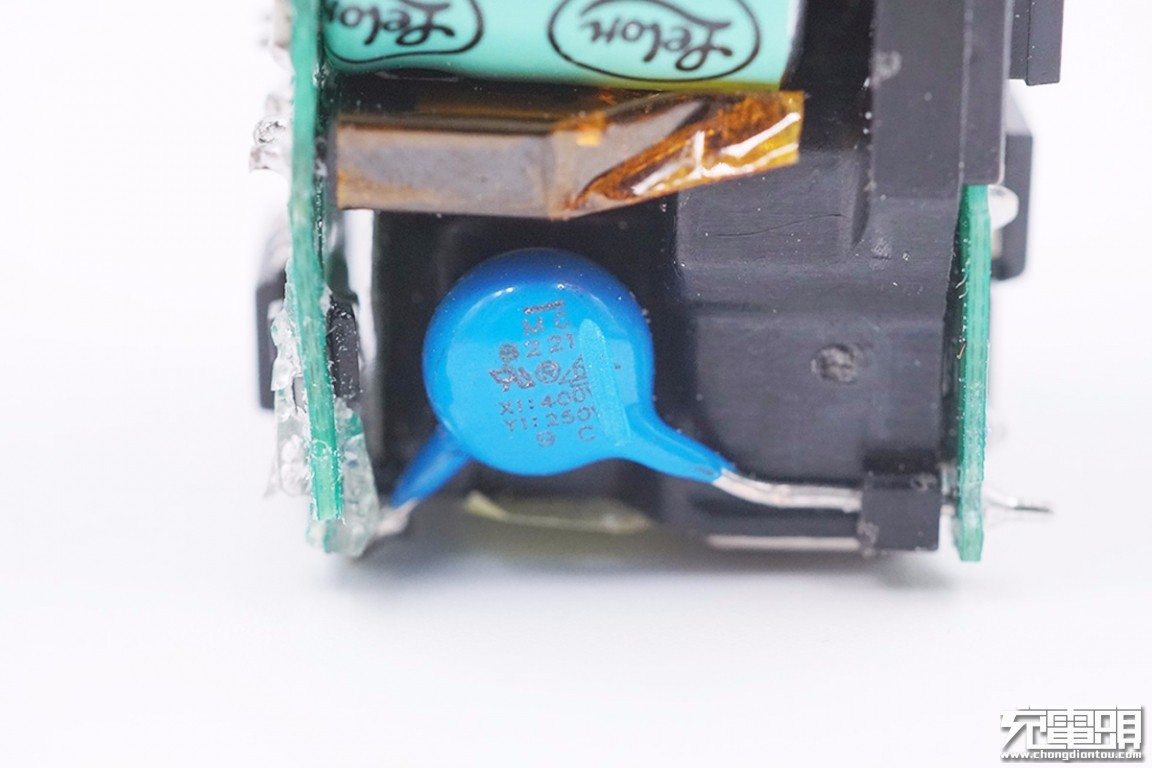

横跨在两块板子之间的一颗蓝色Y电容,用于输出抗干扰。

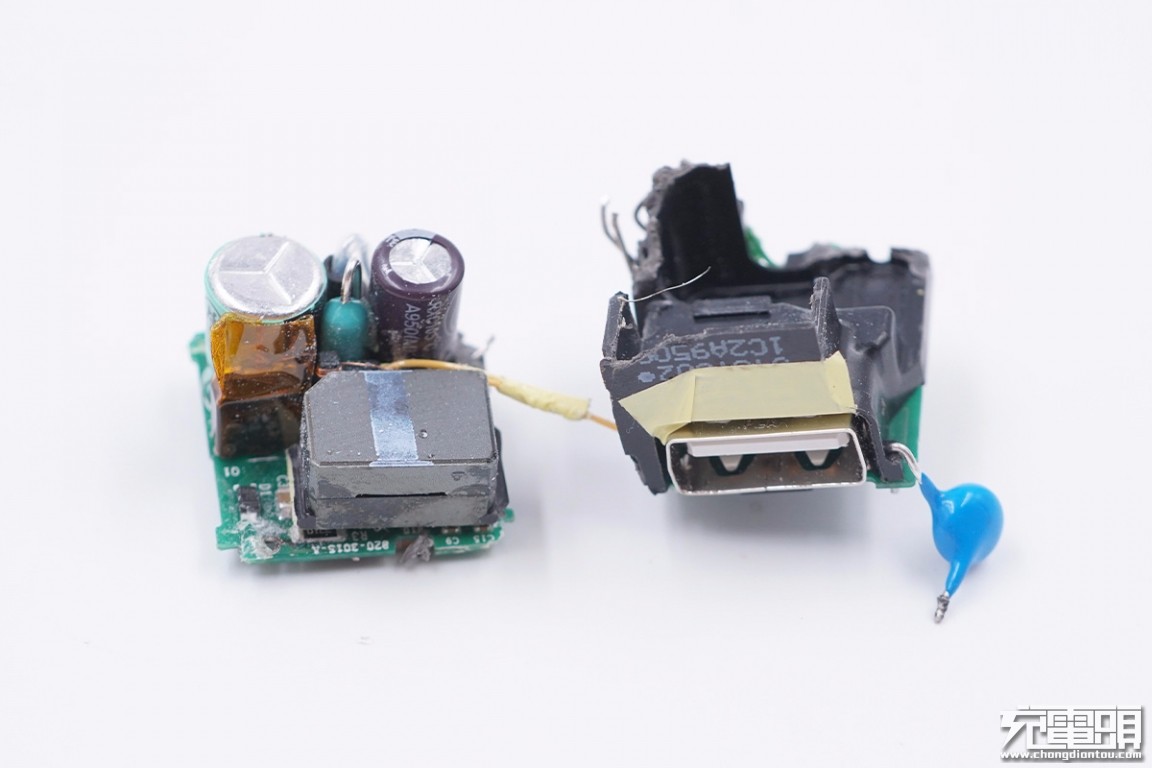

将两块PCB板拆开,初级侧小板上焊接有保险丝、滤波电感、电解电容和变压器;输出小板上是USB-A母座和隔离塑料壳。

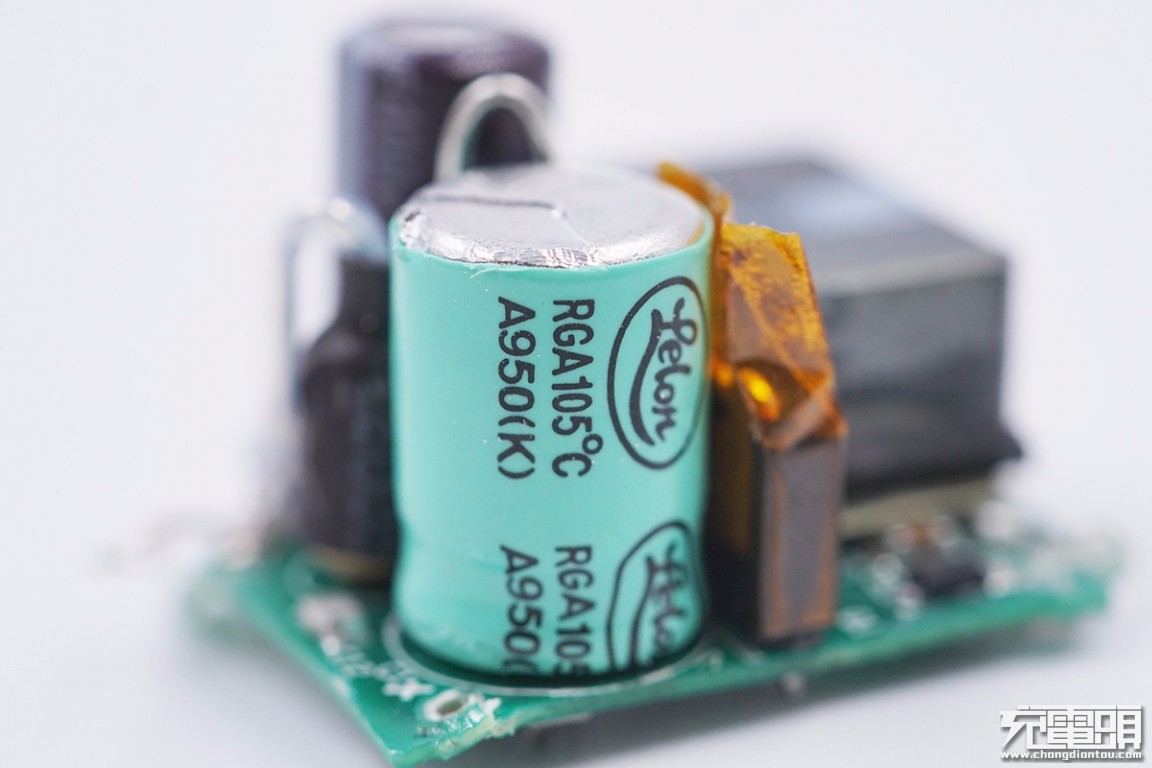

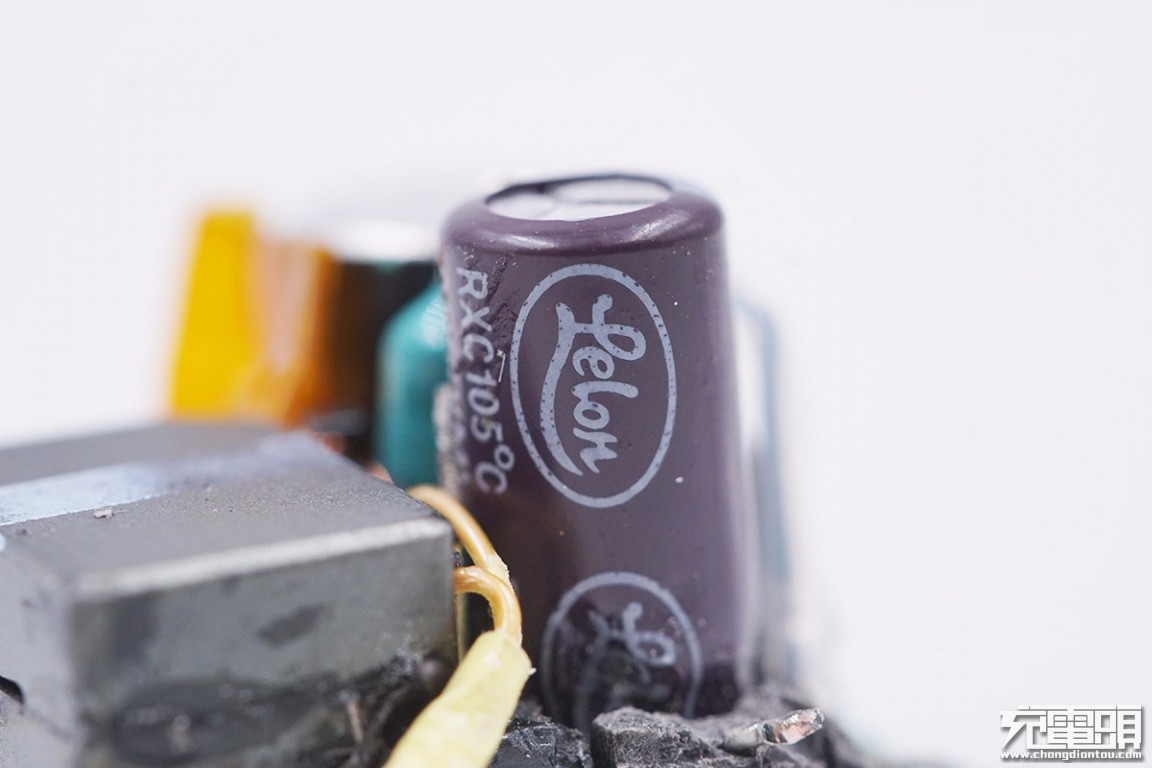

初级滤波电解电容特写,采用的是立隆高压电容。

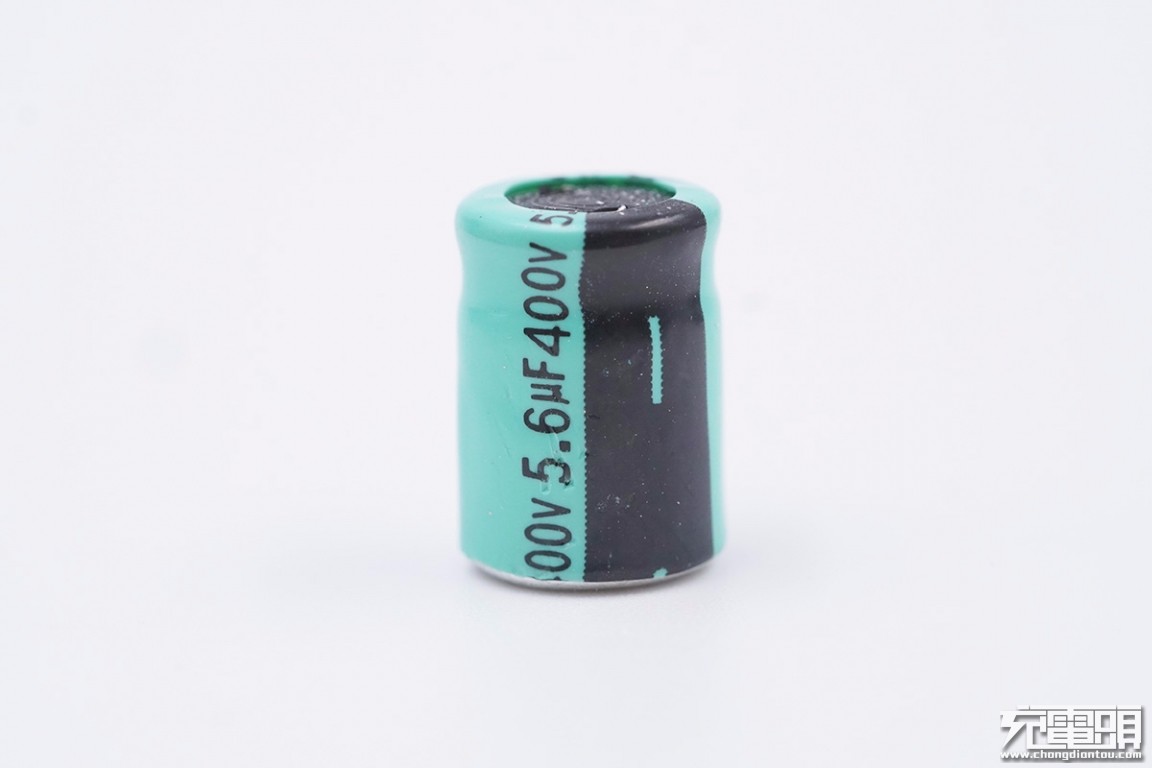

电容规格为400V 5.6μF。

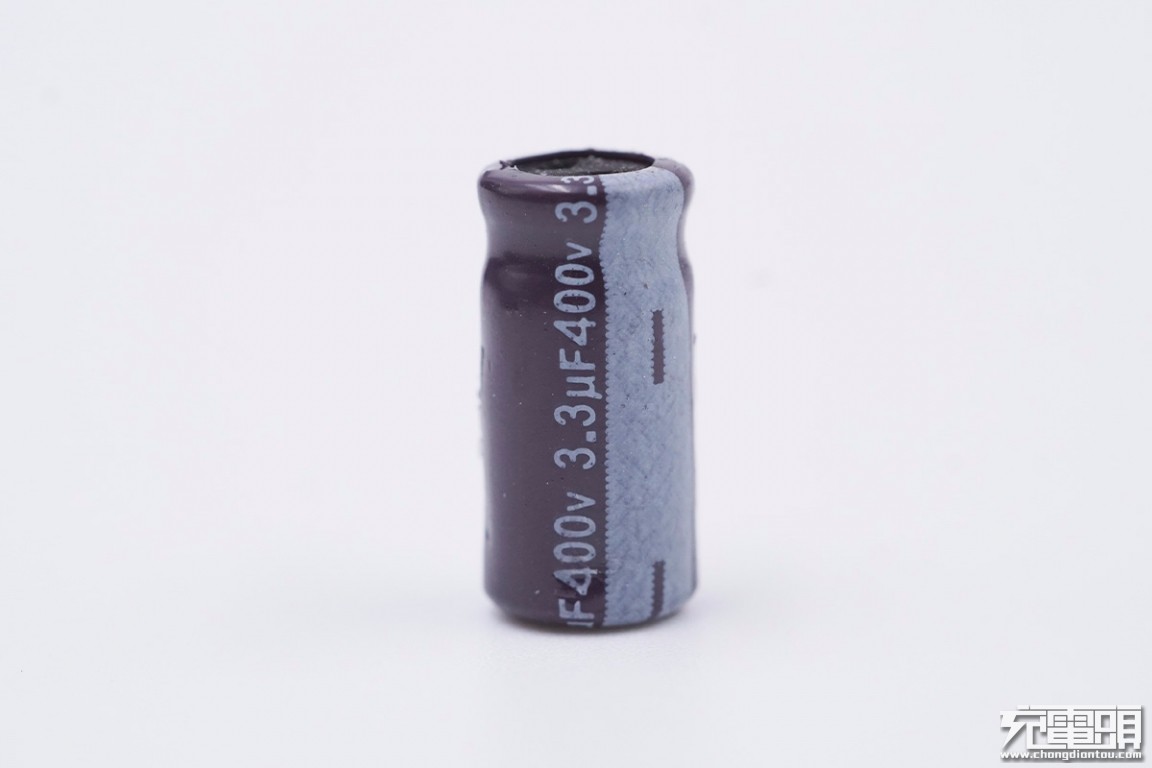

另一颗同样是立隆高压电解电容。
且电容规格为400V 3.3μF。

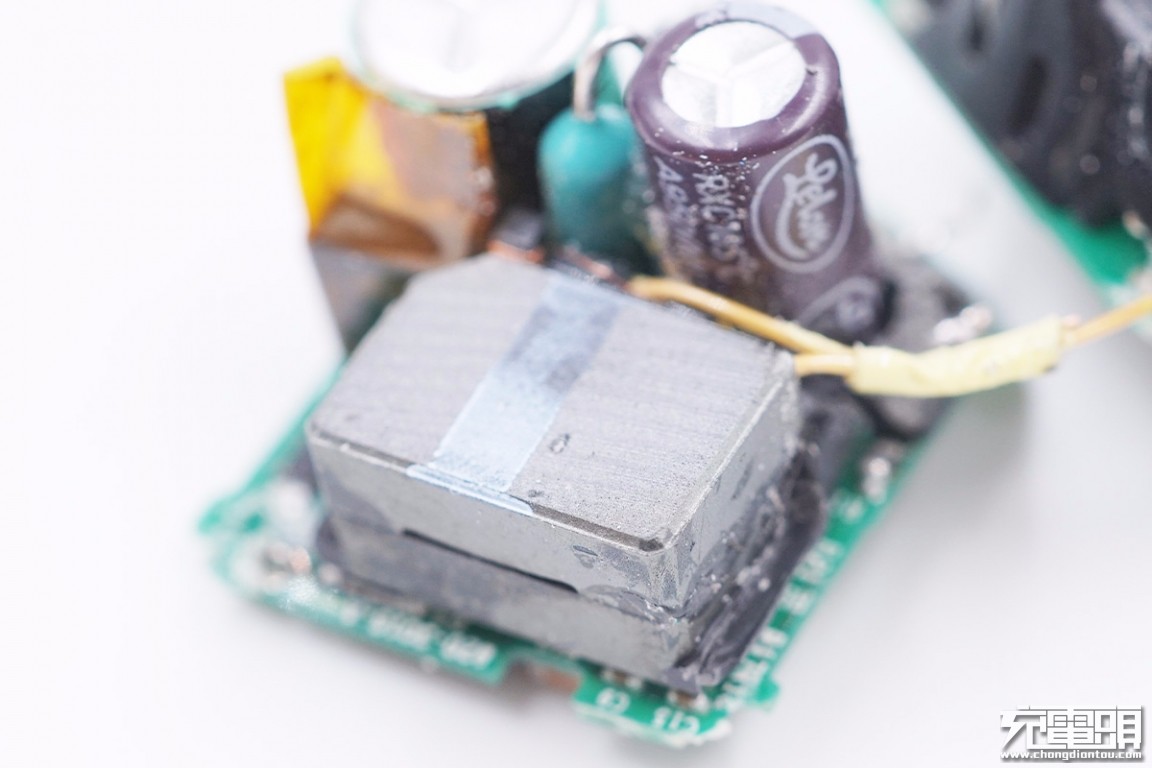

变压器特写,这个磁芯几乎完全闭合,可以降低漏磁提高效率。

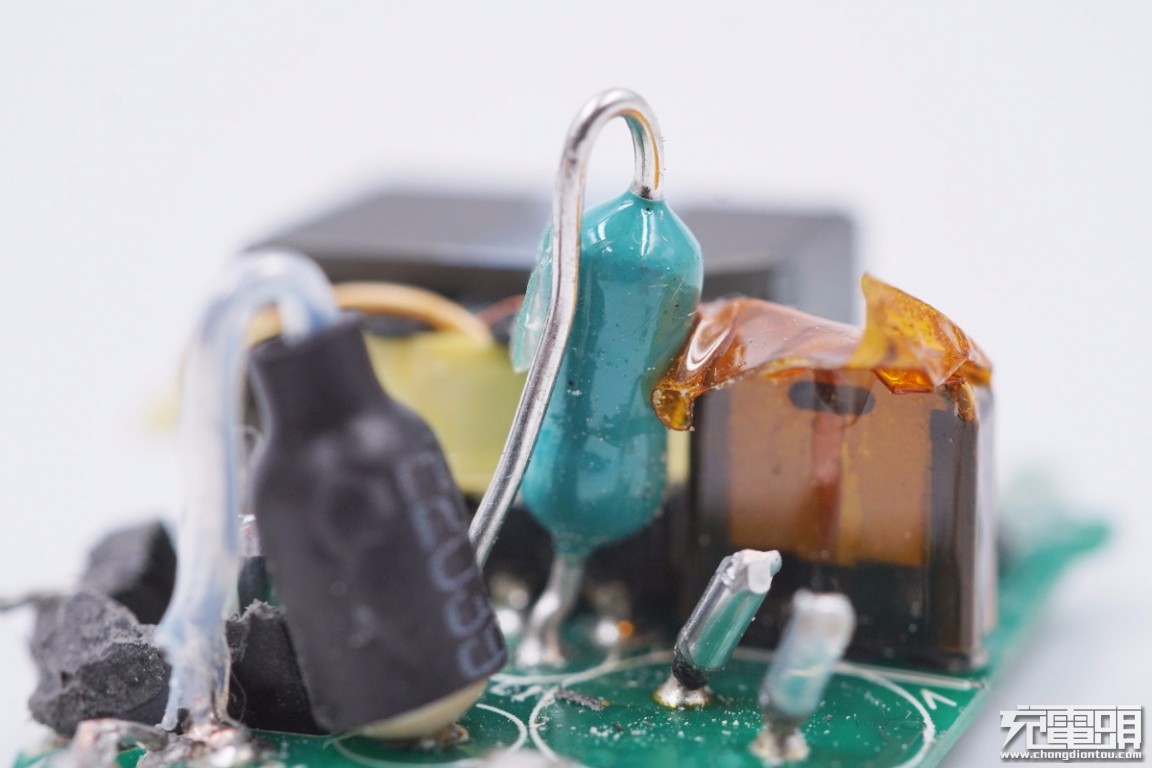

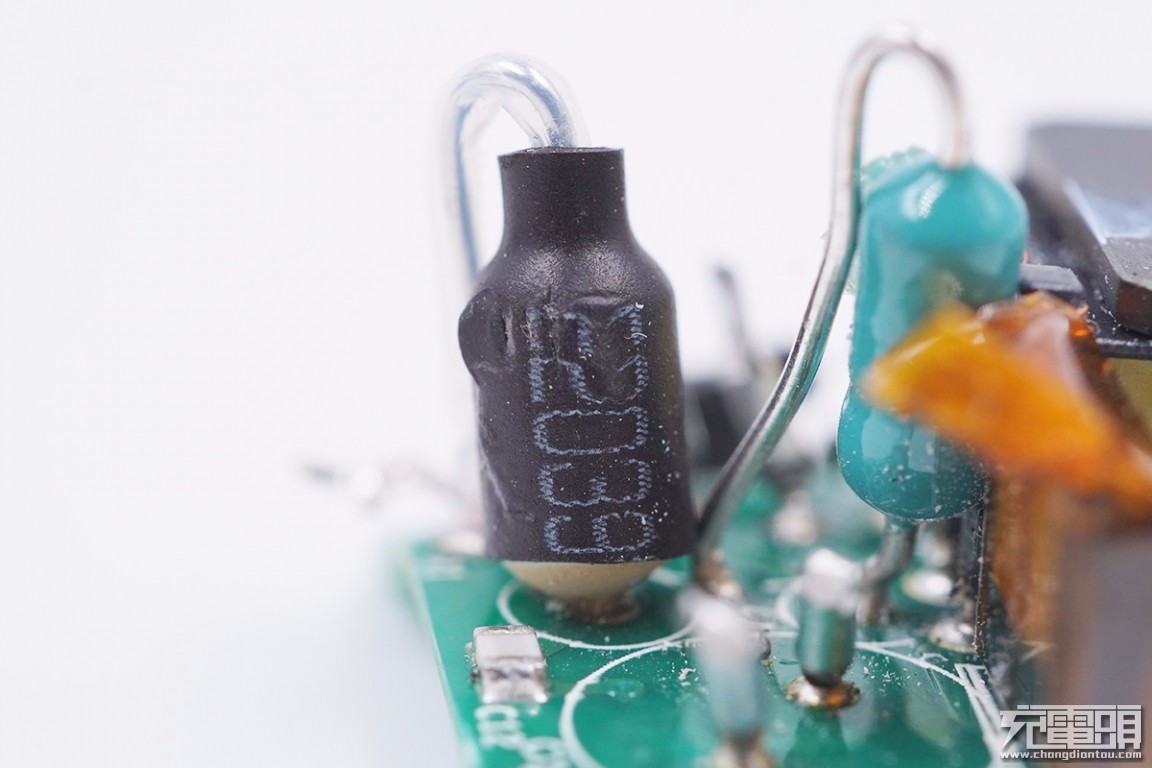

保险丝特写,外套热缩管,此外焊脚套有绝缘管。
旁边是一颗滤波电感。

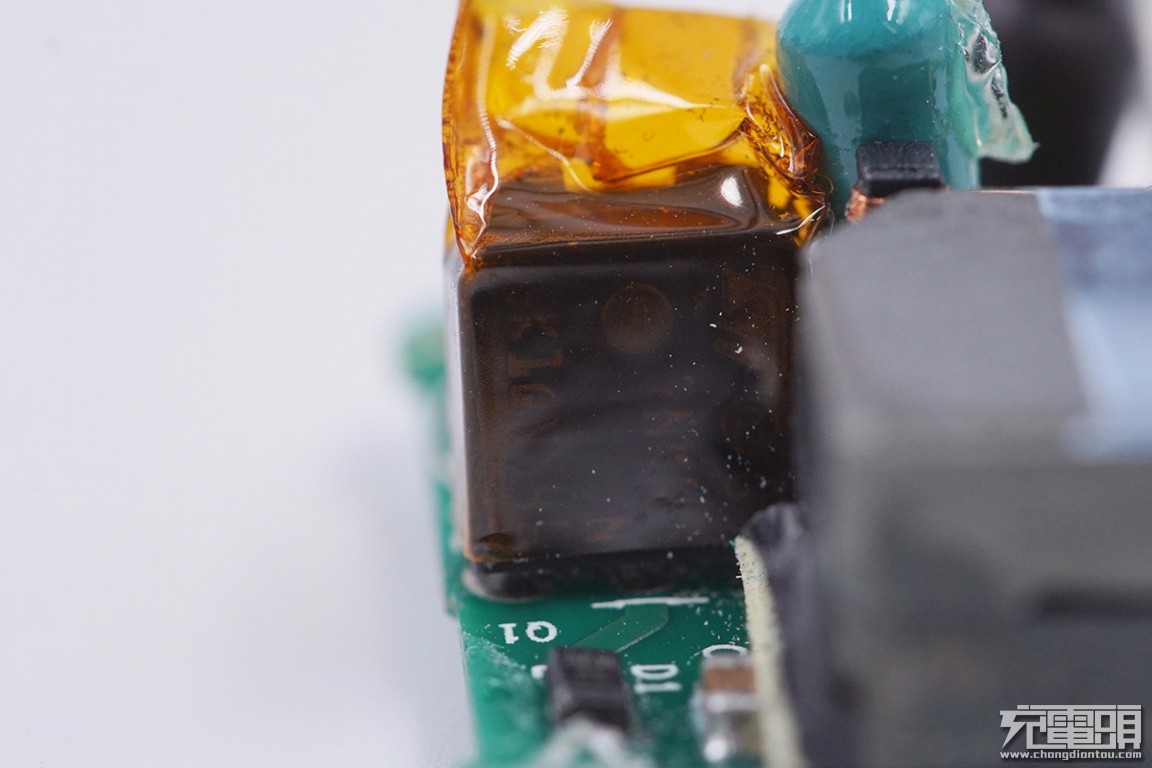

初级开关MOS管整个粘贴绝缘胶带进行绝缘。

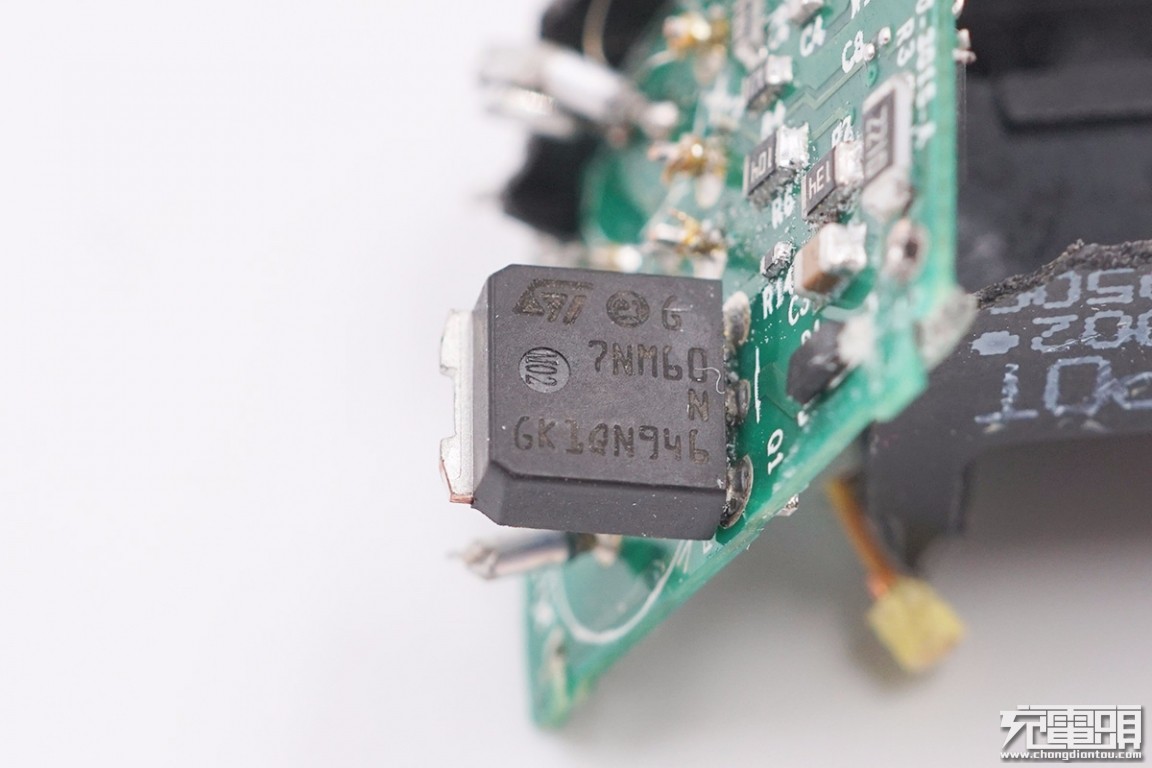

初级开关MOS来自ST意法半导体,STU7NM60N,耐压600V,导阻0.9Ω,IPAK封装。

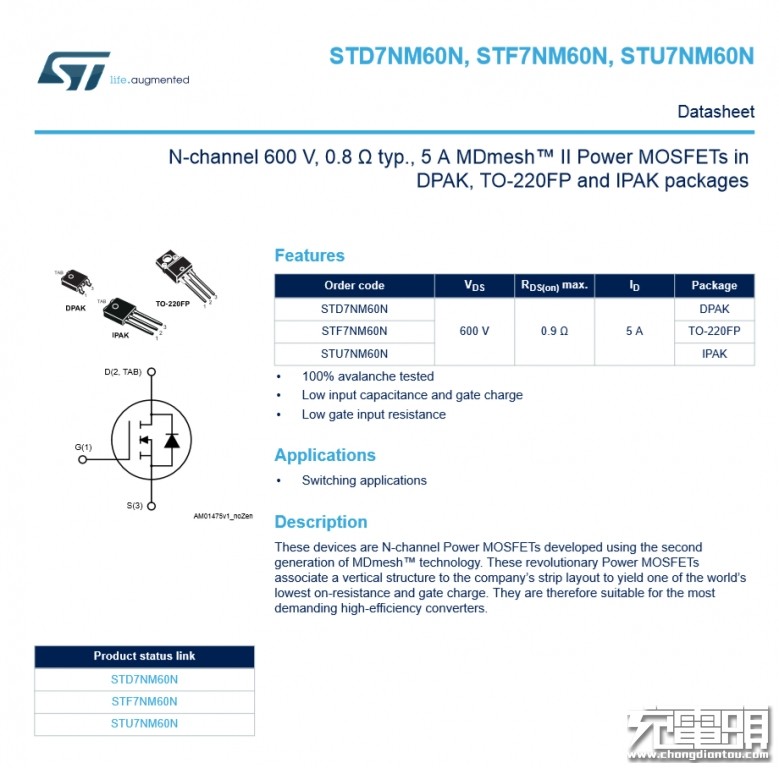

ST STU7NM60N 详细资料。

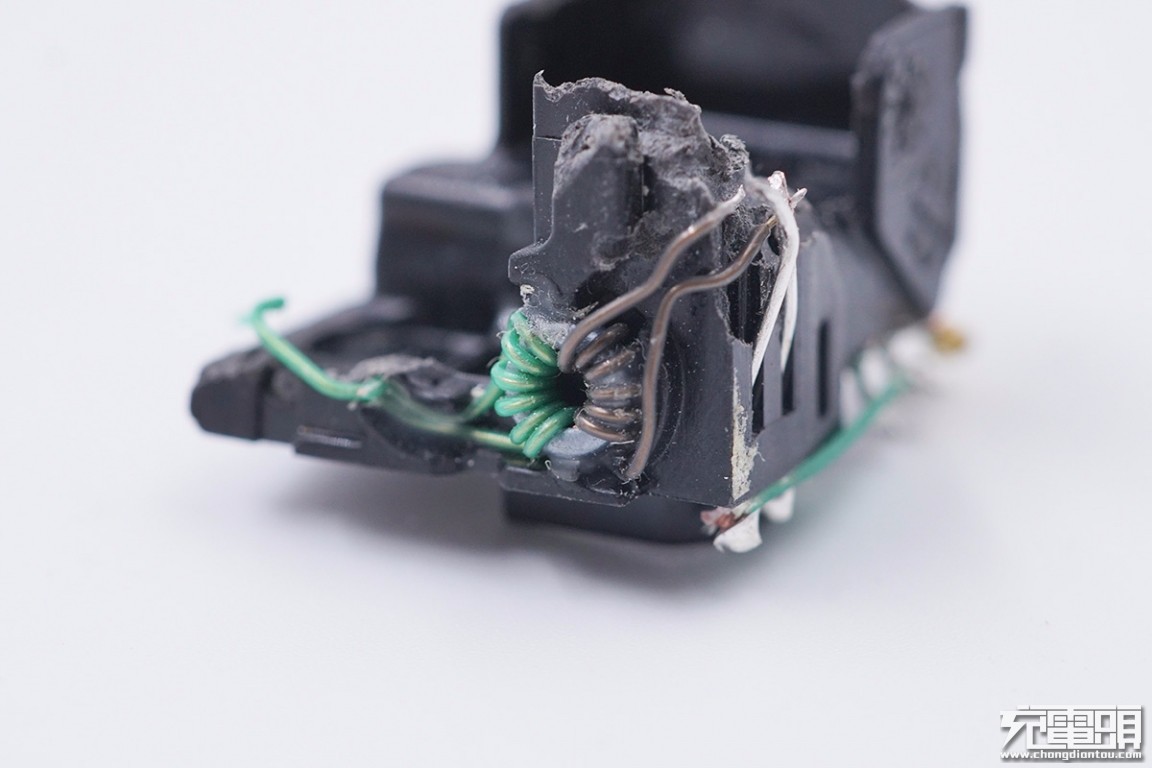

塑料壳上还固定有一颗共模电感,用于滤除EMI干扰。

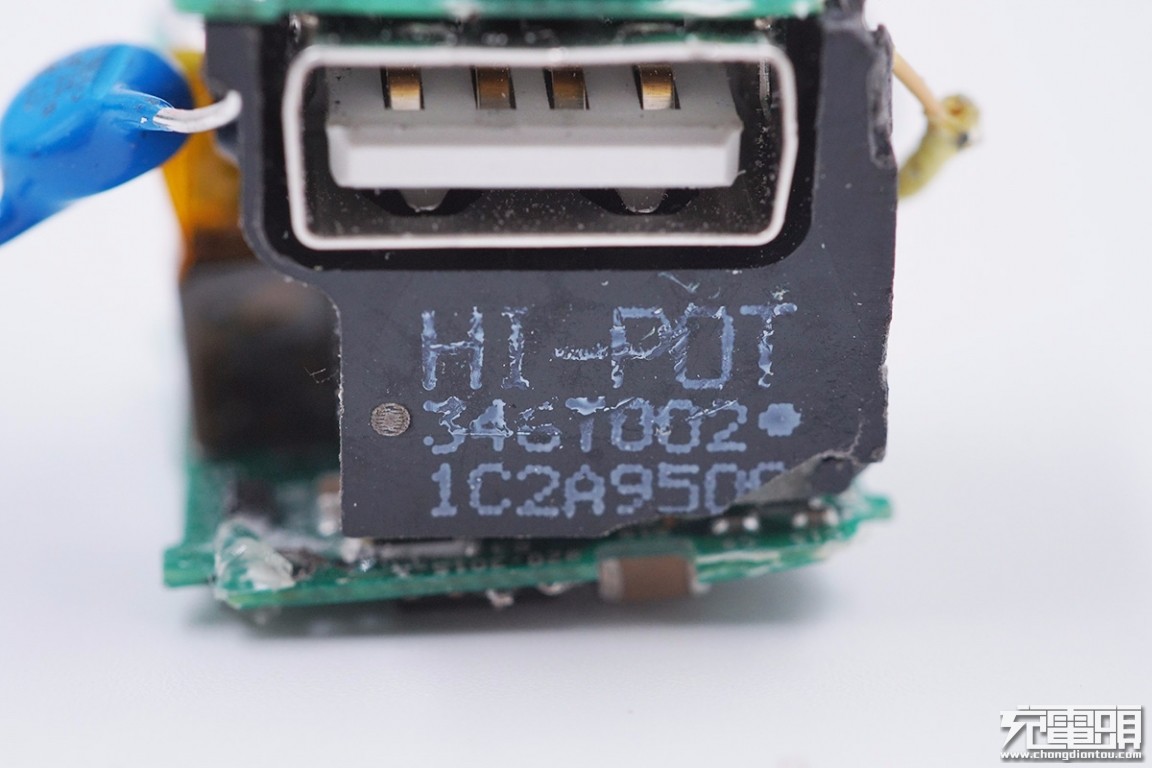

靠近变压器的塑料壳上还有喷码信息,是已通过HI-POT高压测试的耐高压变压器。

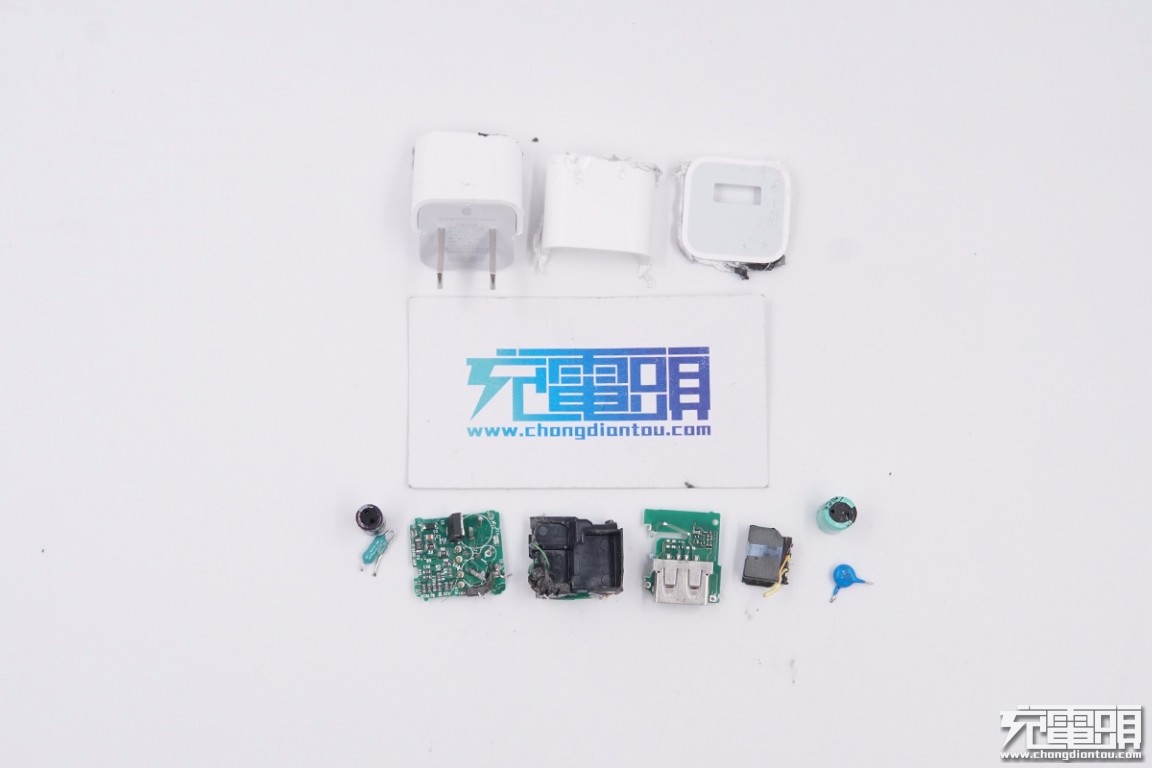

全部拆解完毕,来张全家福。
充电头网拆解总结
充电头网通过拆解了解到,苹果这款充电器初级侧由苹果定制的安森美主控芯片控制意法MOS管,并由立隆高压电解电容进行初级滤波;次级侧由DIODES SBR8A45SP5肖特基二极管输出整流,并采用松下POSCAP钽电容输出滤波,压低纹波同时减小体积,元器件均为一线品牌,用料扎实。内部使用两块PCBA配合内部框架支撑、固定变压器,组成一个整体,空间利用率很高;机身壳非常厚实,保护性强;充电器体积小巧,做工非常精致。
