拆解报告：iPhone 11 Pro Smart Battery Case智能电池壳（A2184）

三款Smart Battery Case智能电池壳新品容量均为1430mAh，相比上代容量有所提升，除了白色/黑色配色版本外，两款Pro机型版本这次还新增拥有一种粉色的配色版本。这代产品和上代一样，同样支持 USB-PD 快充（输入），并兼容 Qi 无线充电标准（接收），可同时为 iPhone 和电池保护壳进行充电。不同的是，这次电池壳在右侧下方位置新增相机按钮，方便快速启动拍照和视频录制。

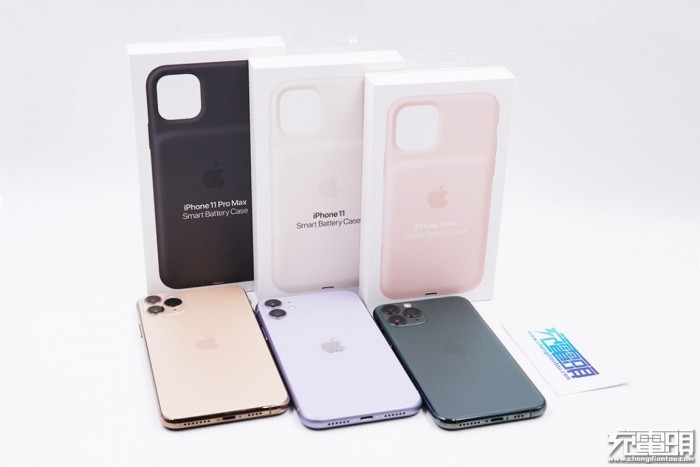

该系列新品已在中国大陆地区上市发售，三款智能电池壳售价均为1071元（人民币）。充电头网第一时间下单，为大家带来详细评测拆解。此前我们已经完成iPhone 11版本电池壳、iPhone 11 Pro Max版本电池壳的拆解，以及iPhone 11 Pro的智能电池壳评测，今天这期要为大家带来的是iPhone 11 Pro版本Smart Battery Case智能电池壳的开箱拆解。

一、iPhone 11 Pro Smart Battery Case智能电池壳开箱

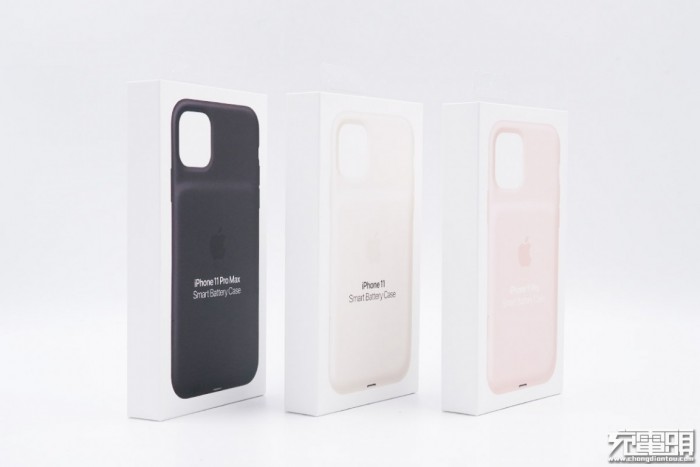

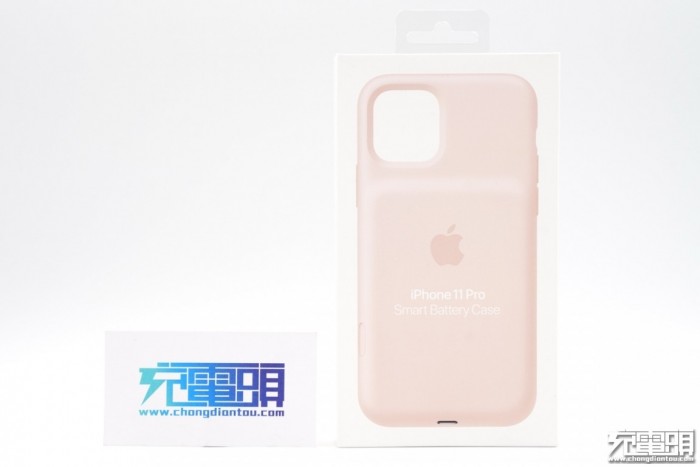

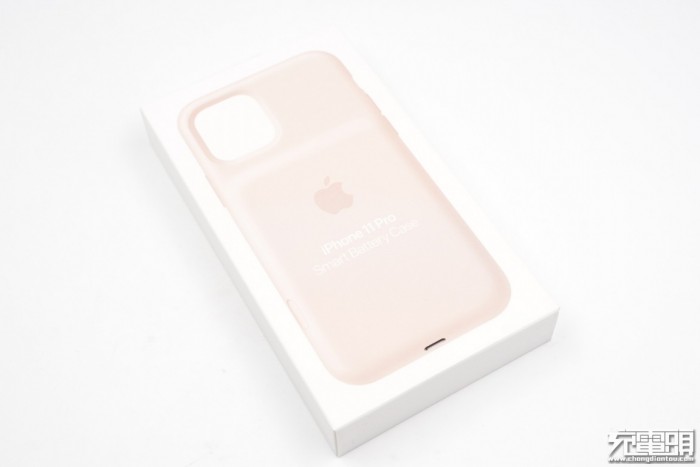

产品依然采用白底包装，上面印有等比例大小的产品外观图，一如既往的苹果设计风格。iPhone 11 Pro及Pro Max型号的智能电池壳有白色、黑色和粉色三个颜色版本，比iPhone 11型号的智能电池壳多一个粉色配色版本选择，我们选购的这款iPhone 11 Pro型号正是粉色版本。

盒体为长方形纸盒，四周没有任何印刷信息，非常简约。

包装顶部设有挂孔，方便零售展示。背面挂孔位置上带有绿色箭头的一次性封条，我们可以沿着绿色箭头部分指示操作，撕开产品包装。

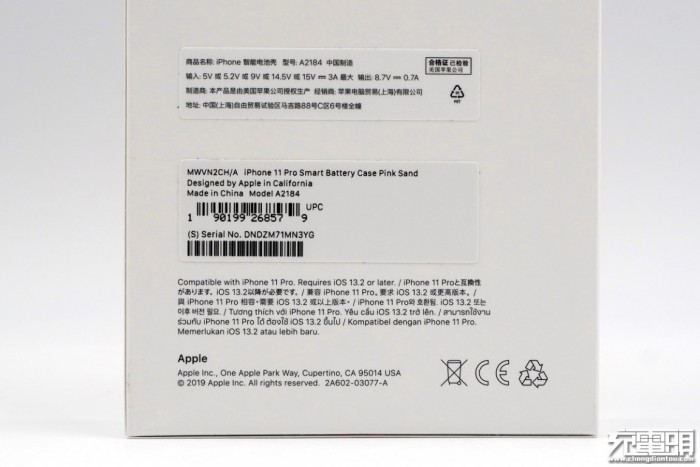

背面印有产品规格参数。

名称：iPhone智能保护壳（iPhone 11 Pro Smart Battery Case）

型号：A2184

输入：5V或5.2V或9V或14.5V或15V3A最大

输出：8.7V0.7A

下方备注：兼容iPhone 11 Pro，要求iOS 13.2或更高版本。

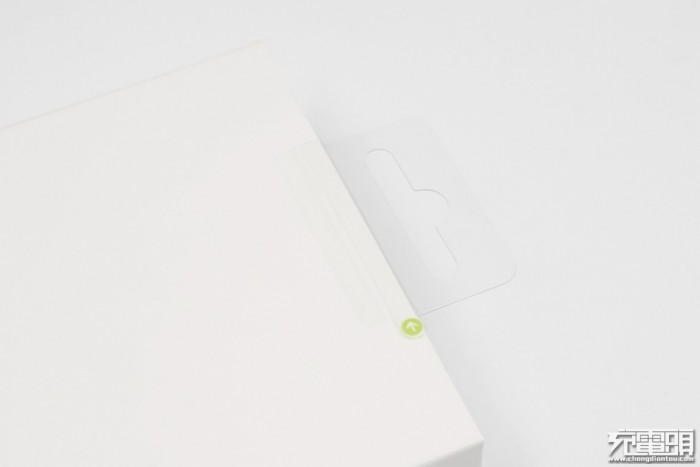

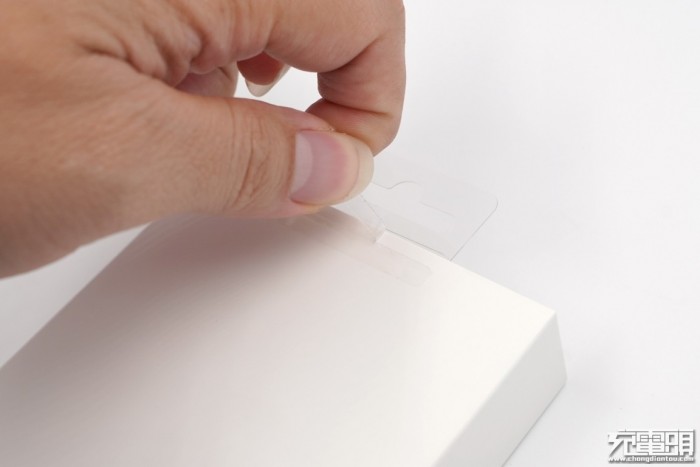

沿着小箭头撕开顶部封条。撕开之后无法进行复原，一次性操作。

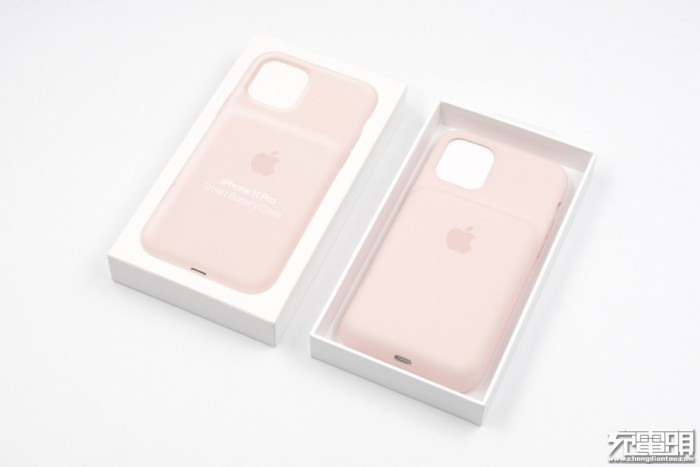

抽出包装盒，产品本体背面朝上摆放在内盒中。外包装示意图和内部真实图片看上去一致，整个产品占满了包装盒的内部。

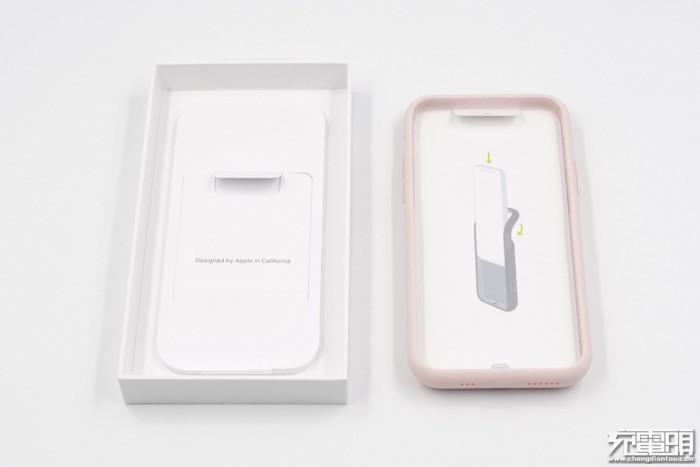

电池壳内部有一张使用说明，包装盒内部为说明书及三包凭证等。

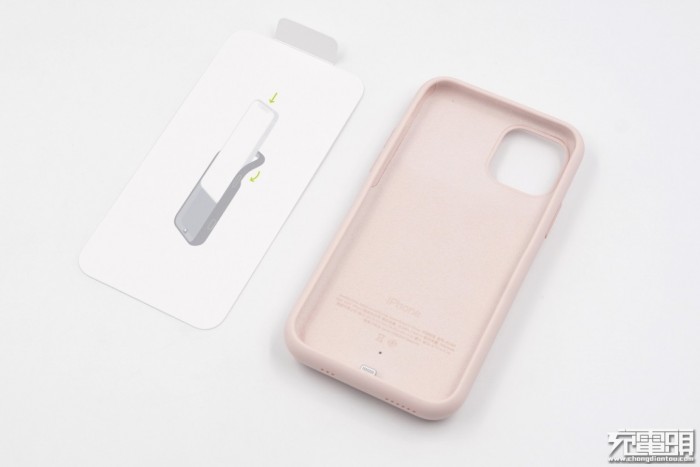

使用说明卡片上面印有使用图示：弯曲电池壳上半部分可放入手机。

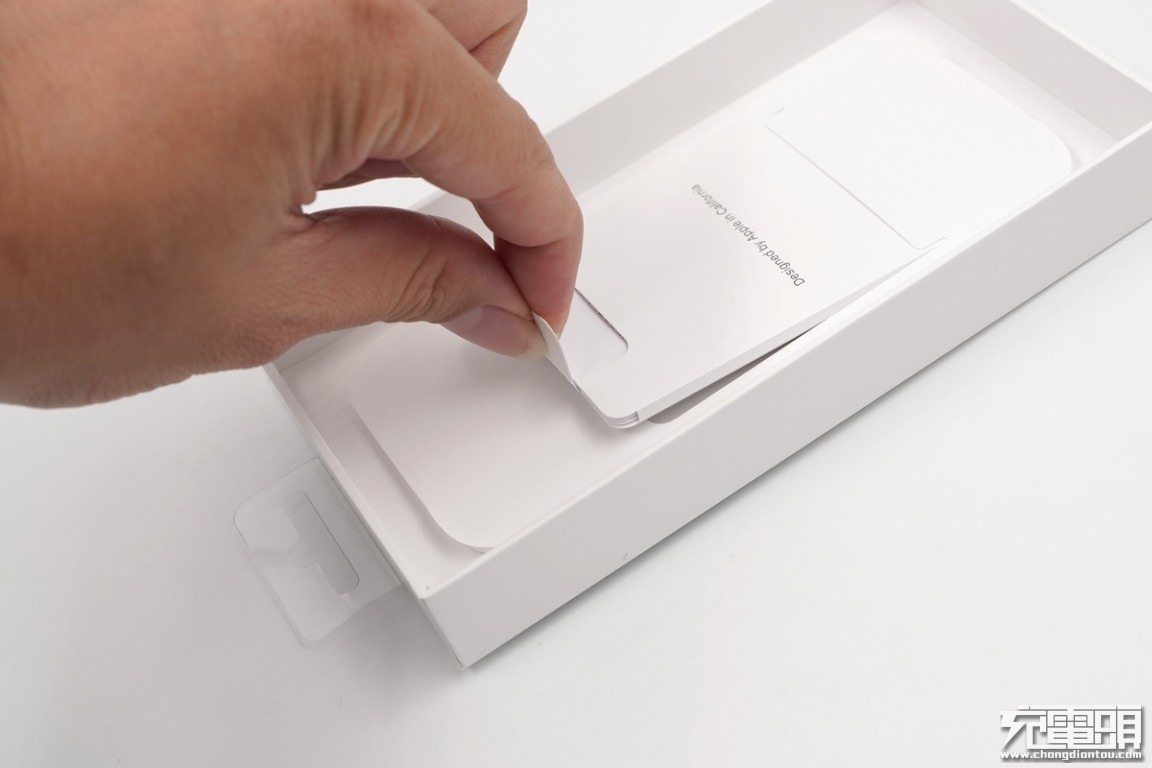

说明书等资料资料是嵌在里面的，上面额外翘起提手可以很方便的拿出来，握住提手就很容易抽出使用说明书系列。

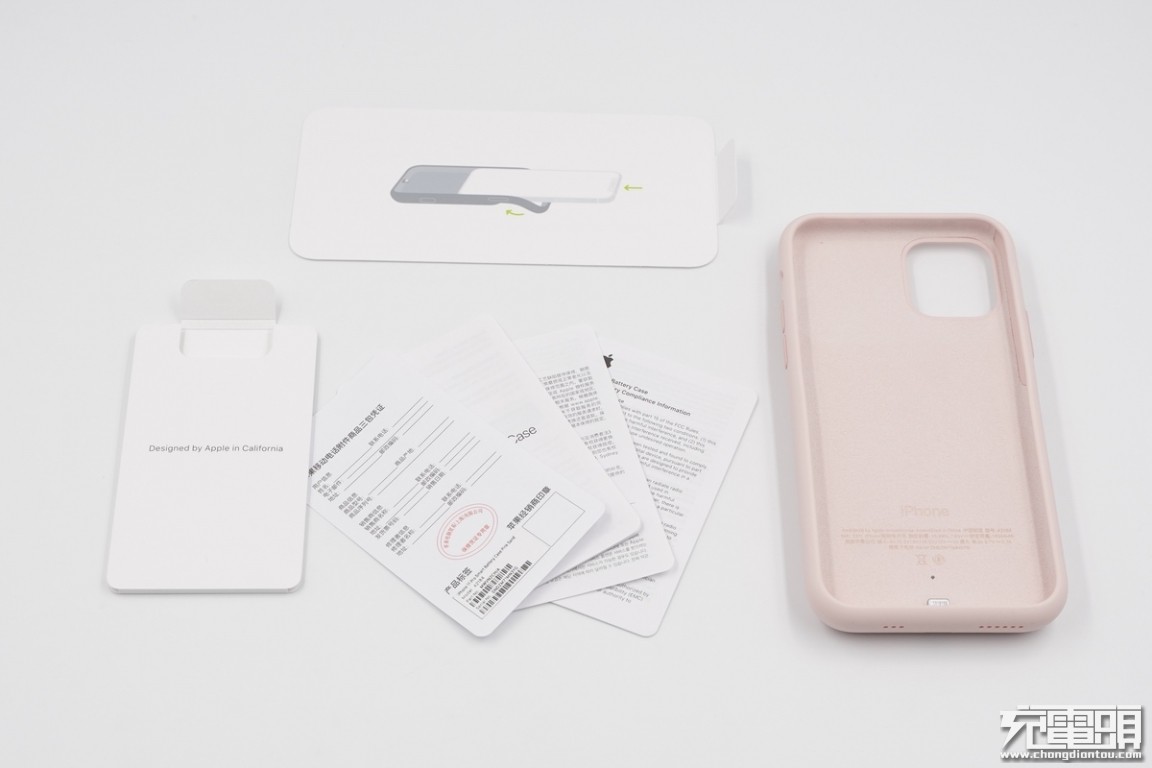

包装内容：智能电池壳、产品说明书、三包凭证。

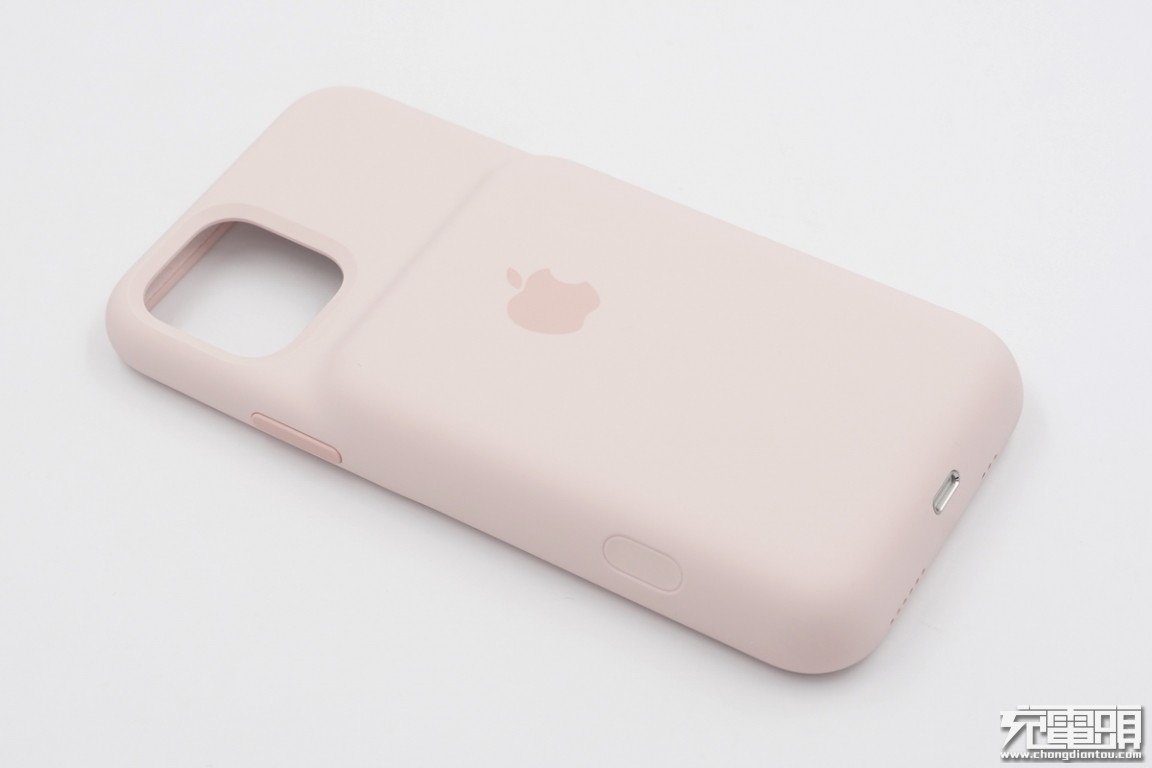

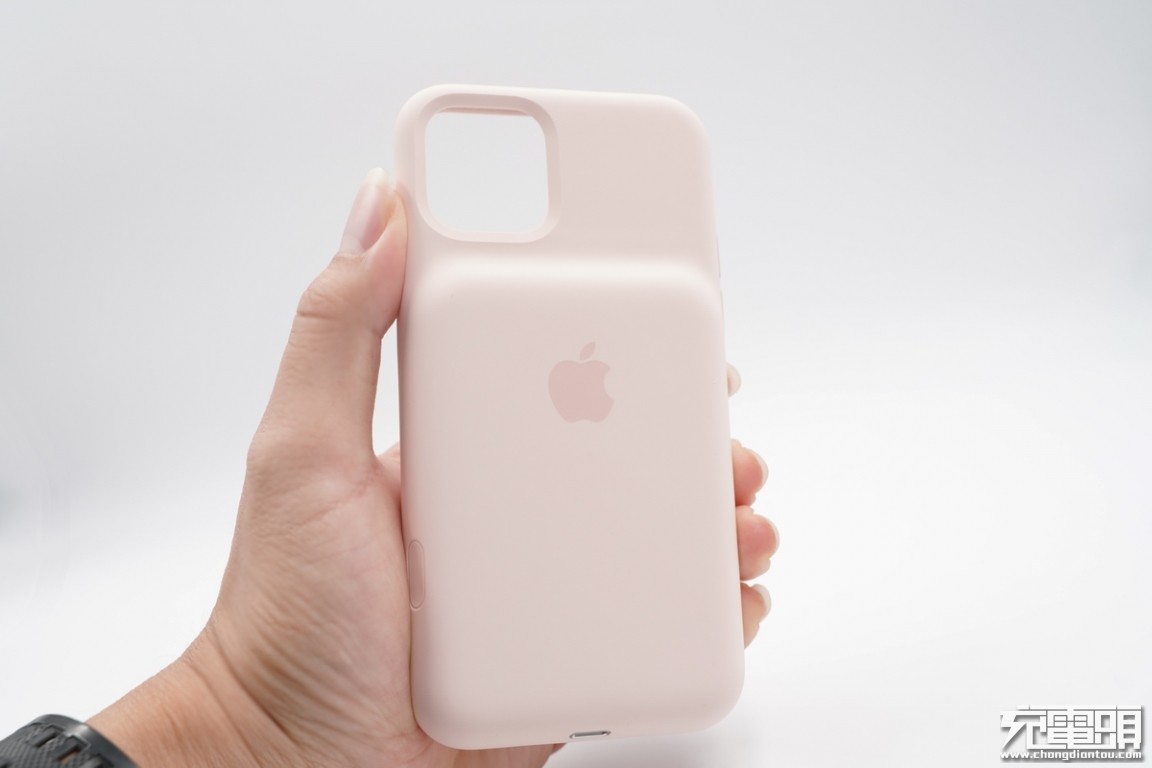

iPhone 11 Pro Smart Battery Case ，整体以粉色呈现出来，上面摄像头的开孔部分，下面大块突出部分就是电池所在处，上面印制着苹果经典的Logo。

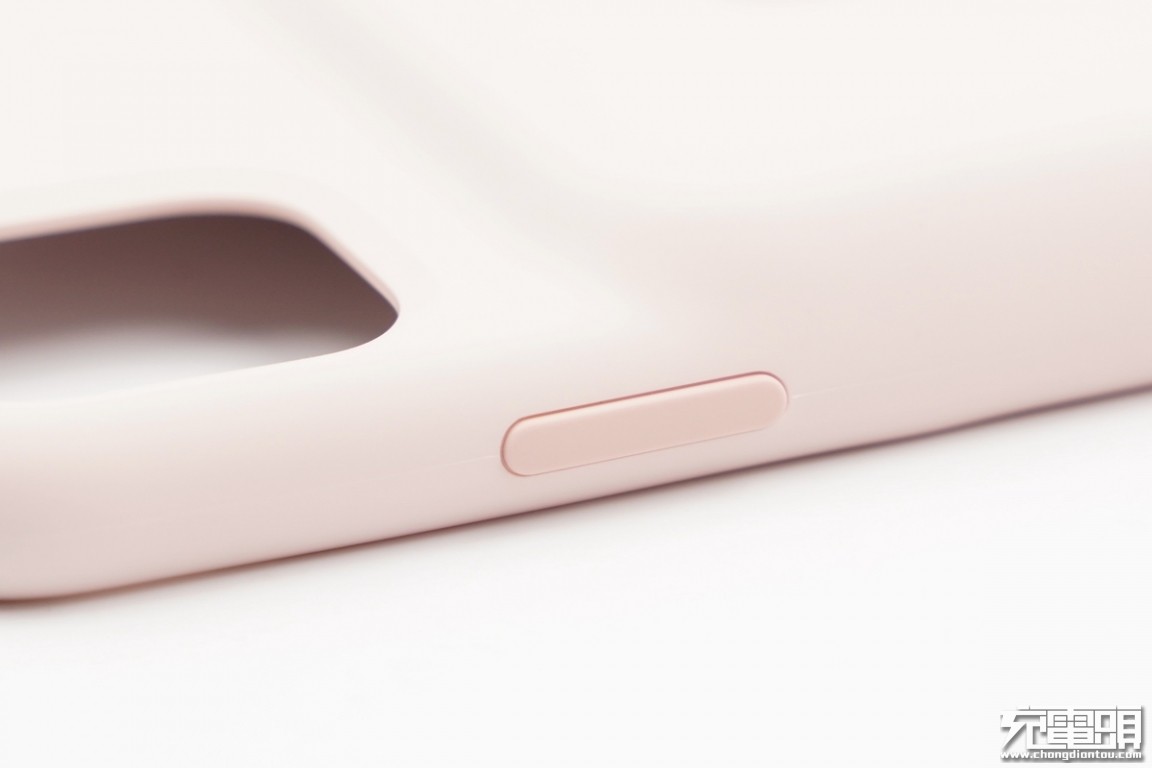

右侧是iPhone的开关机按键模块，按键颜色和周边区分的很明显，较周围其他部分稍微凸起，用户轻松就能触摸到按键位置，做工非常细致，无任何毛边痕迹。

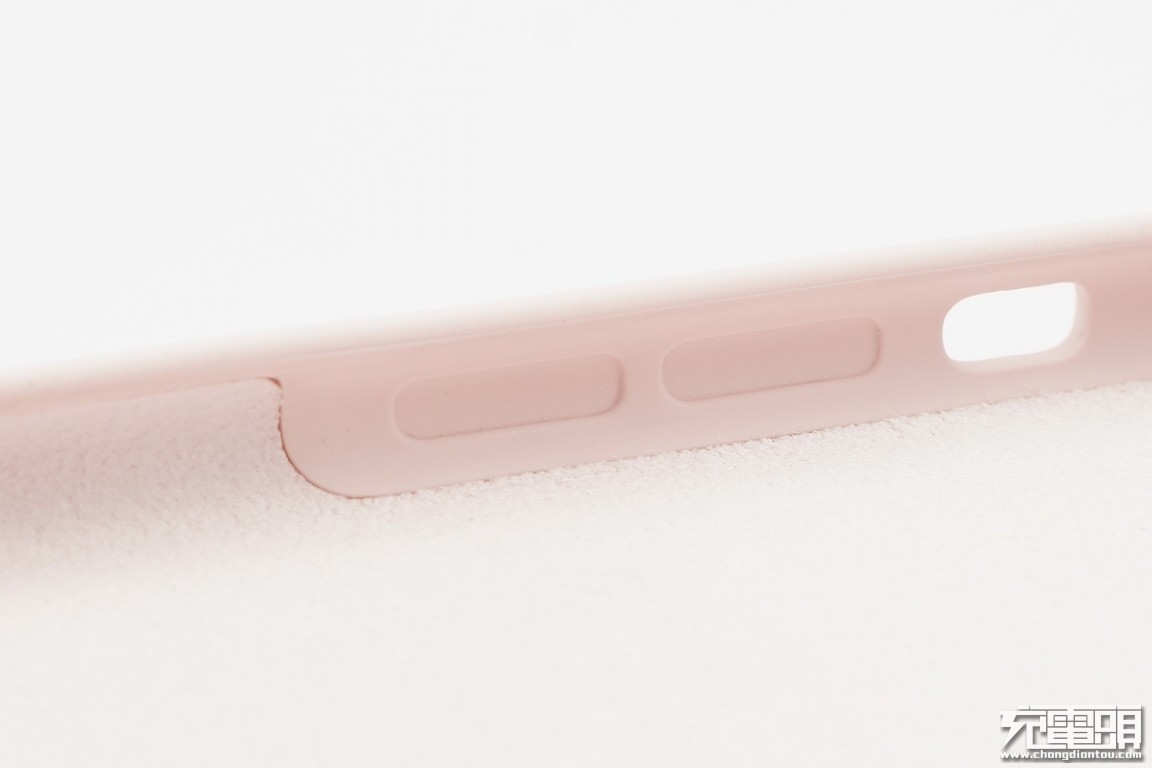

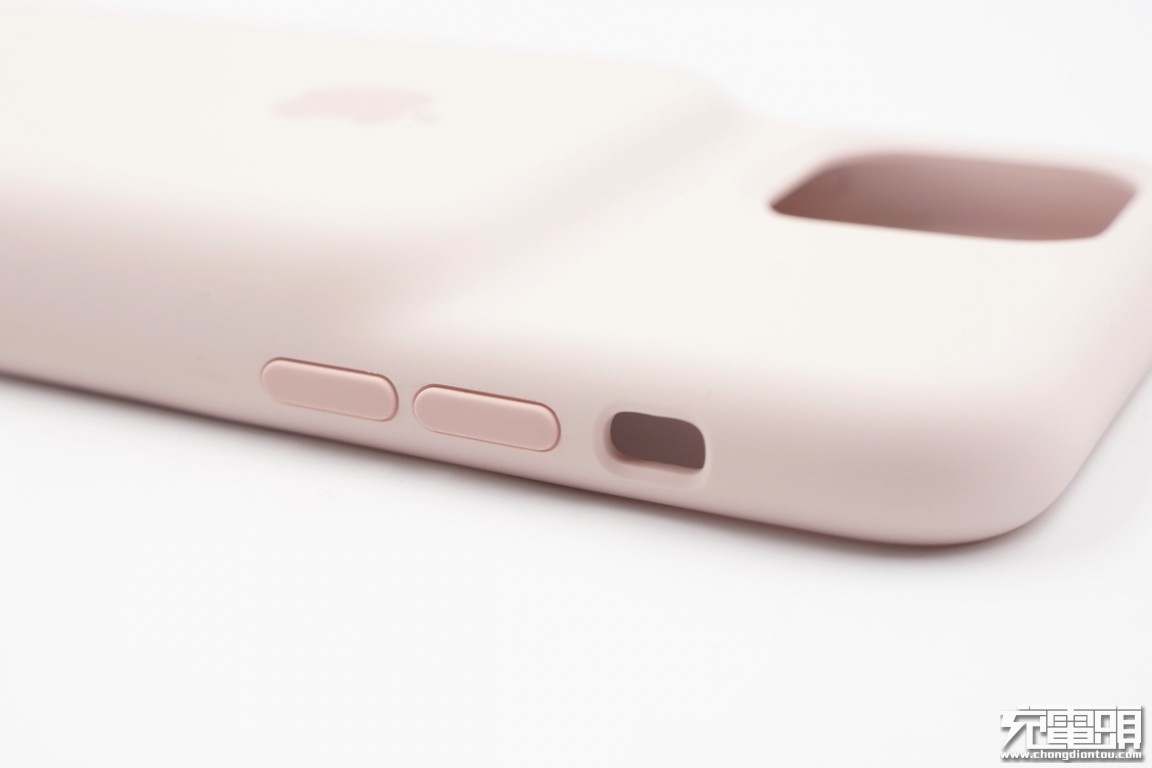

侧面为两个大小相同的音量按键以及苹果经典的静音键位开孔，同样没有任何毛边的迹象，开孔部分还做了倾角式的特殊处理，看起来没有那么突兀，圆润了许多。

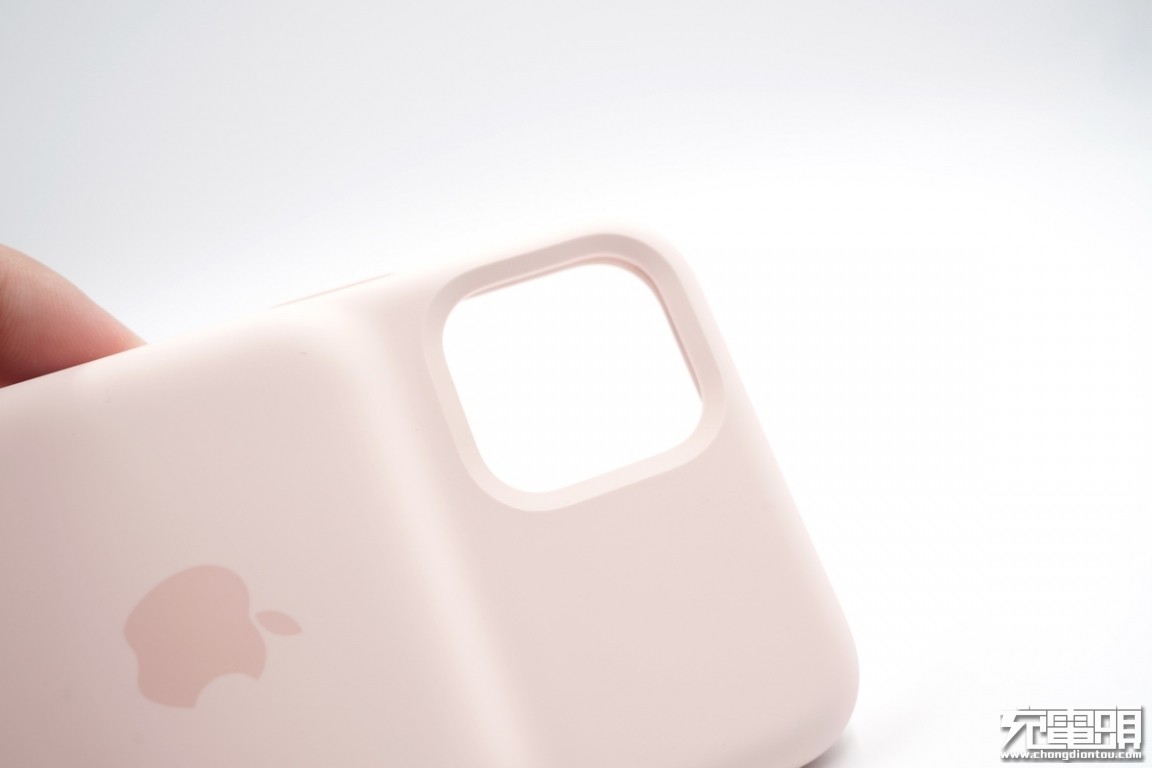

今年新款iPhone最显著的特点就是更新了“浴霸”摄像头模组，电池壳摄像头位置的巨大方形开孔，同样在开孔边缘部分做了倾斜式的特殊处理。

摄像头以下部分大面积凸起，这也是内置锂电池所在位置。外层使用硅胶面层，触感柔软顺滑，带来舒适手感。

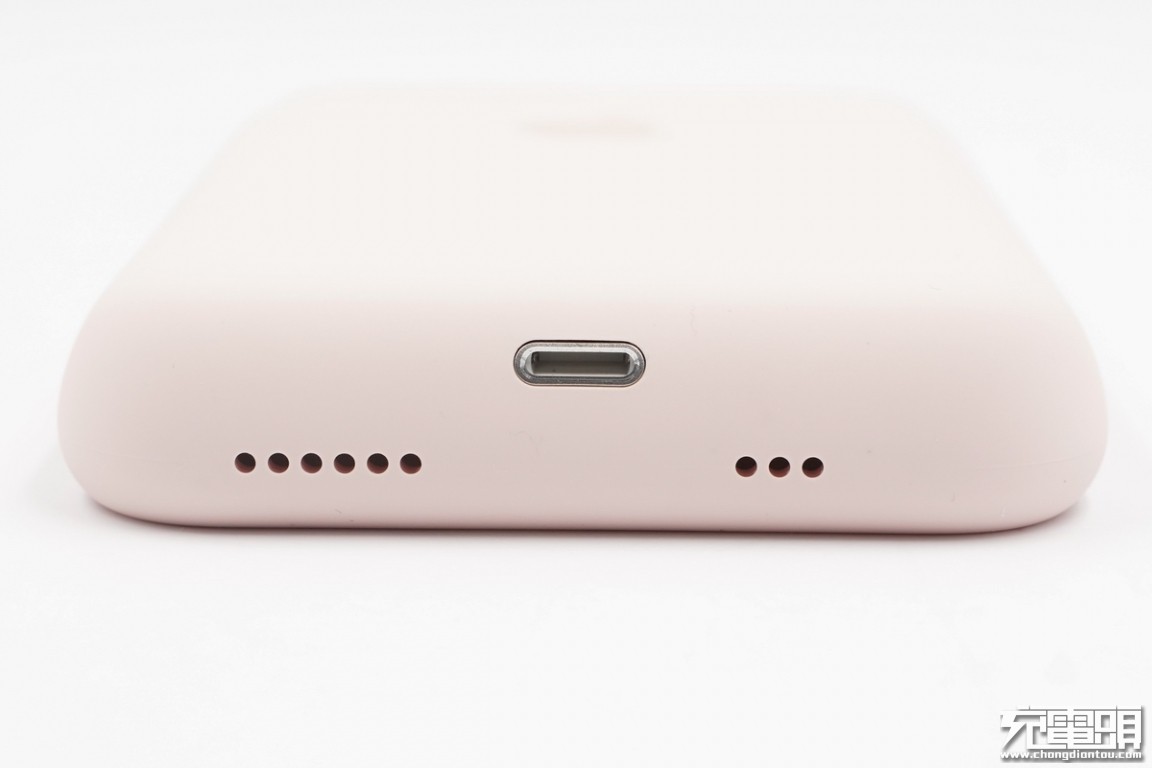

电池壳底部特写，中间靠上位置为Lightning输入接口，左侧是6个大小相同的iPhone扬声器开孔，右侧则为3个圆形麦克风的开孔。

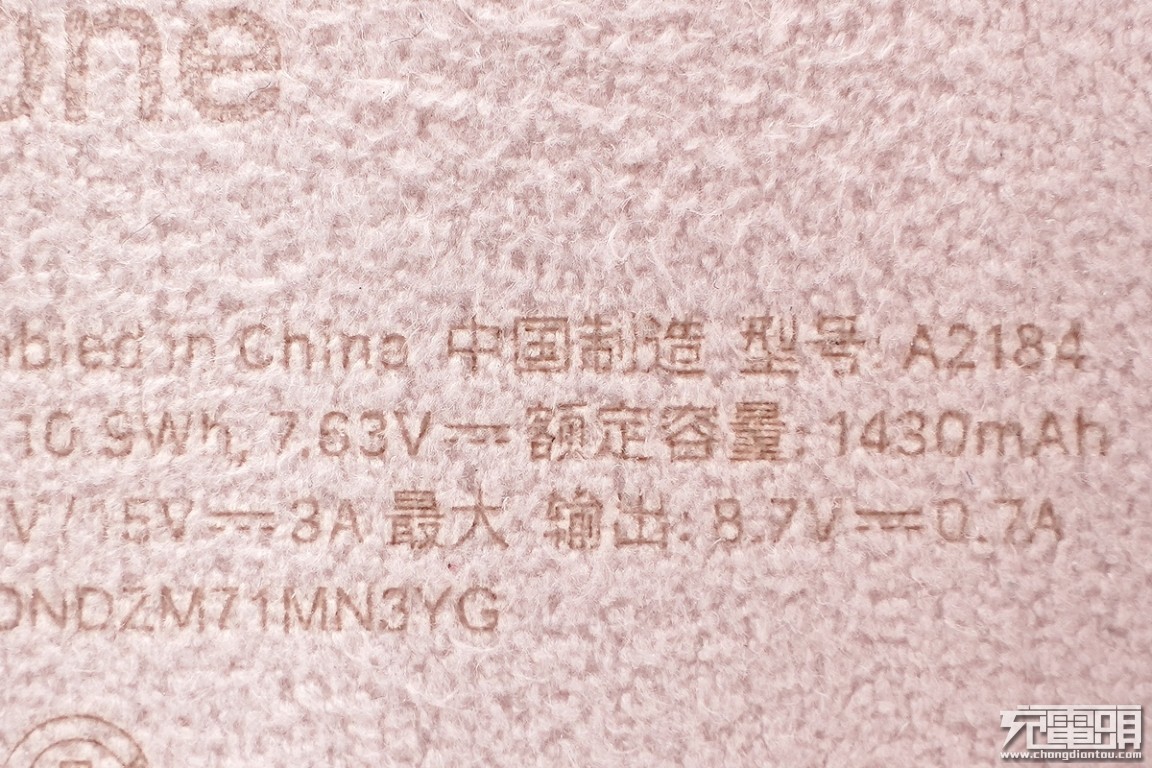

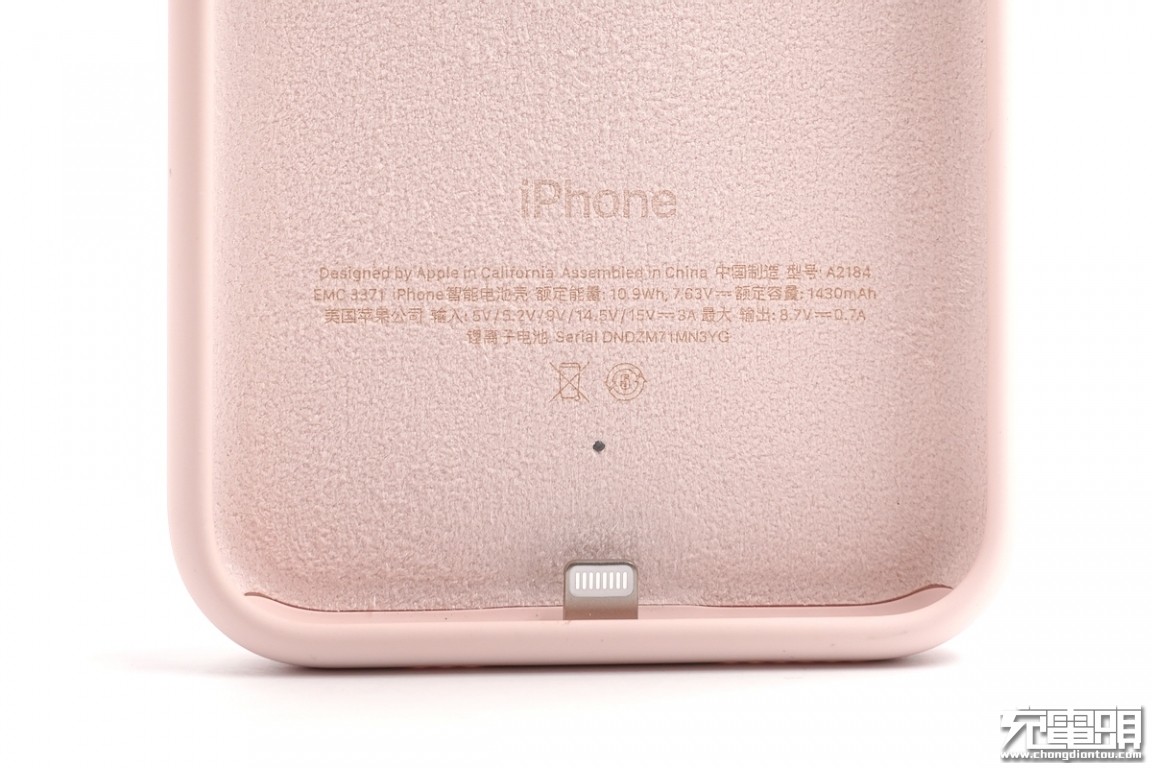

电池壳内部是一些电池壳型号等相关信息，Designed by Apple in california Assembled,由在加利福尼亚州的苹果公司设计，中国制造。型号：A2184，EMC3371，iPhone智能电池壳。额定能量：10.9Wh，7.63V，额定容量：1430mAh。美国苹果公司，输入：5V/5.2V/9V/14.5V/15V3A 最大，输出：8.7V0.7A。

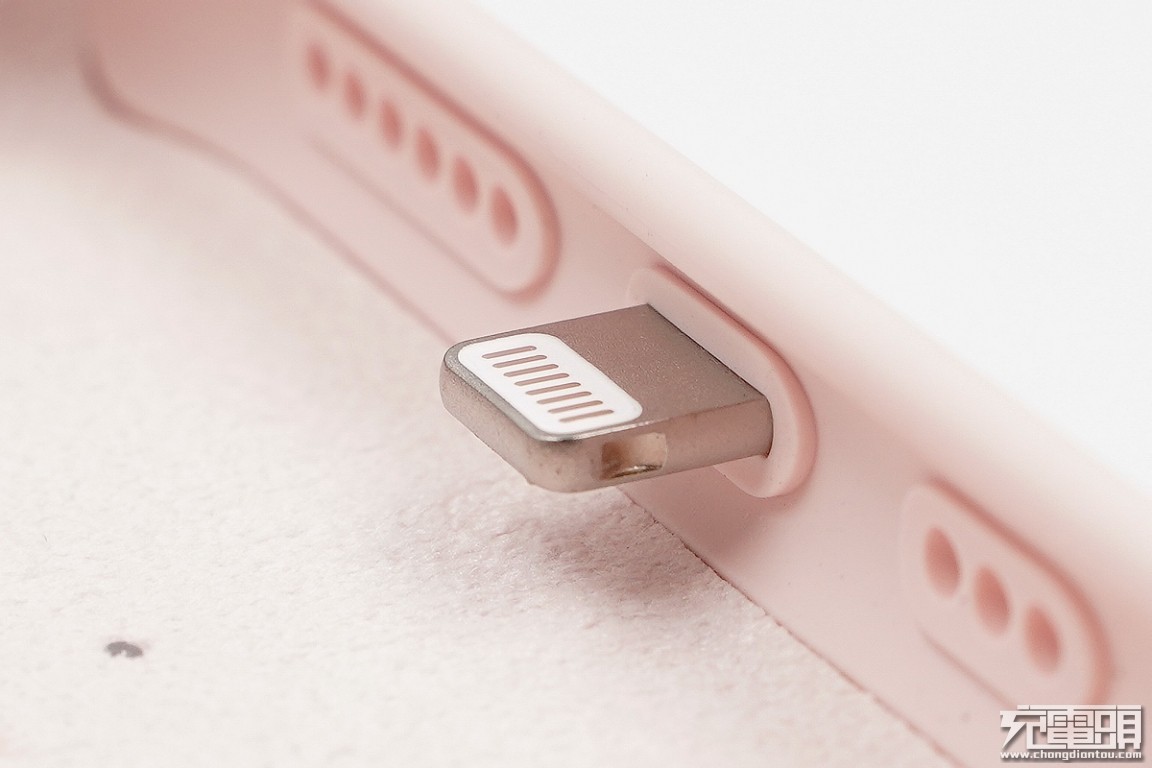

Lightning输入接头特写，端子触点为银色，底部Lightning接头固定不可晃动，扬声器孔、麦克风孔、Lightning公头底座都有突起的密封硅胶。

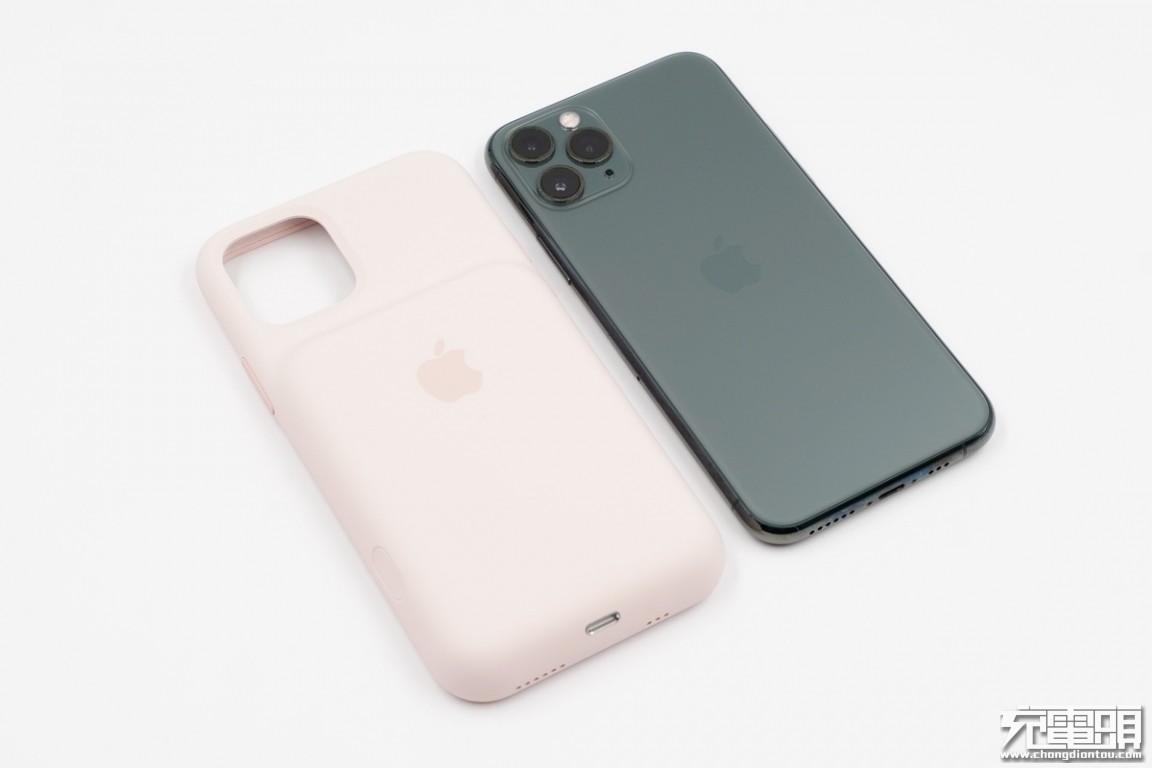

iPhone 11 Pro Smart Battery Case与iPhone 11 Pro放在一起，摄像头位置相对应，辨识度很高。

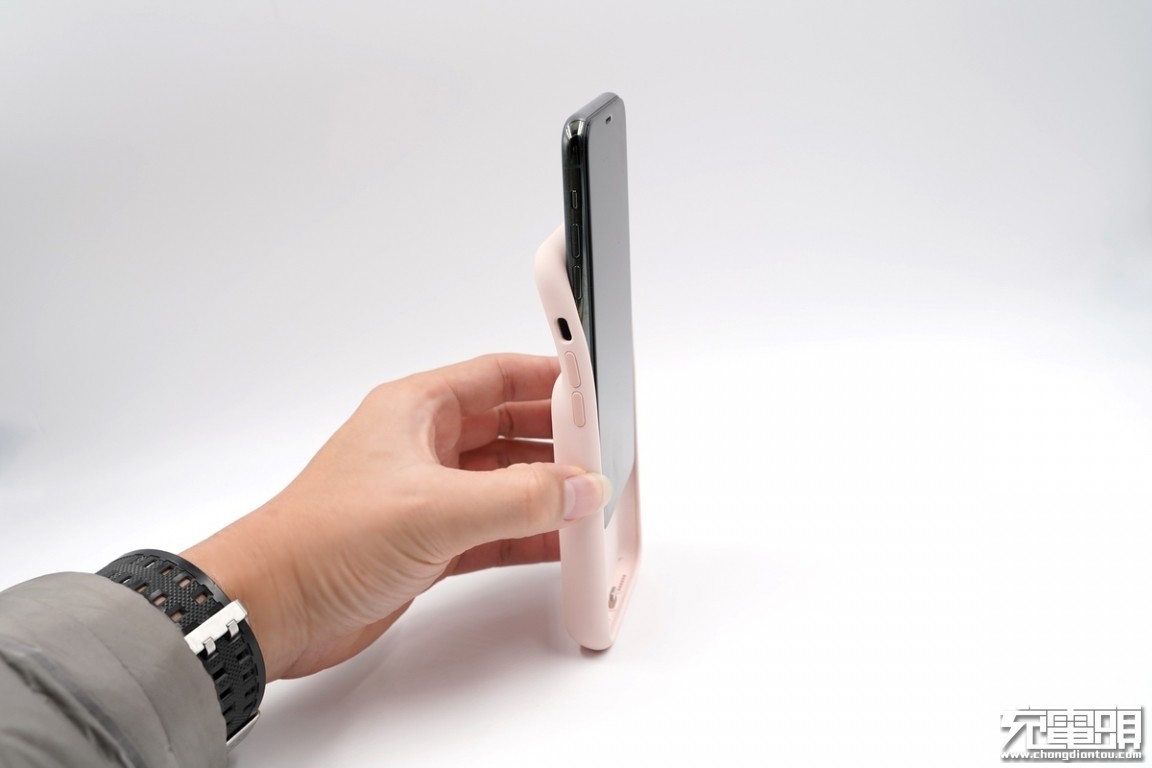

iPhone 11 Pro Smart Battery Case顶部柔软设计，装配时把顶部向后弯曲，然后手机直接插进去，柔软而富弹性的边框设计，让你可以轻松带上或卸下保护壳。

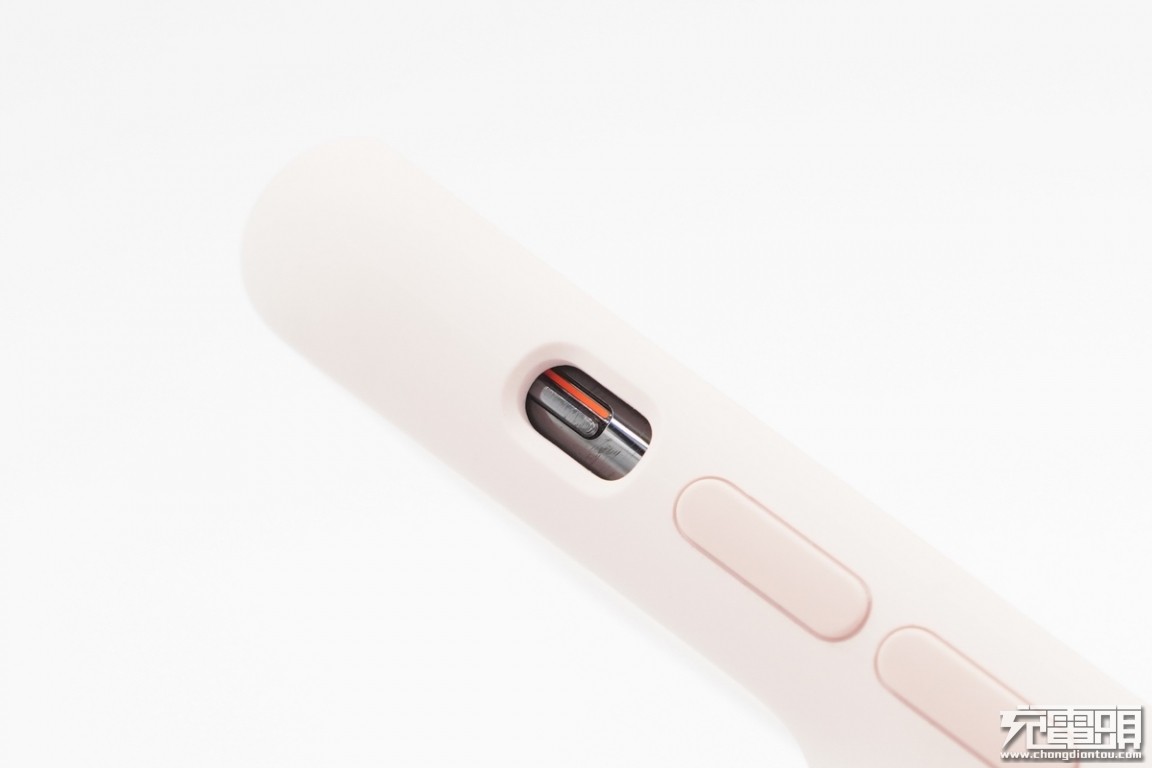

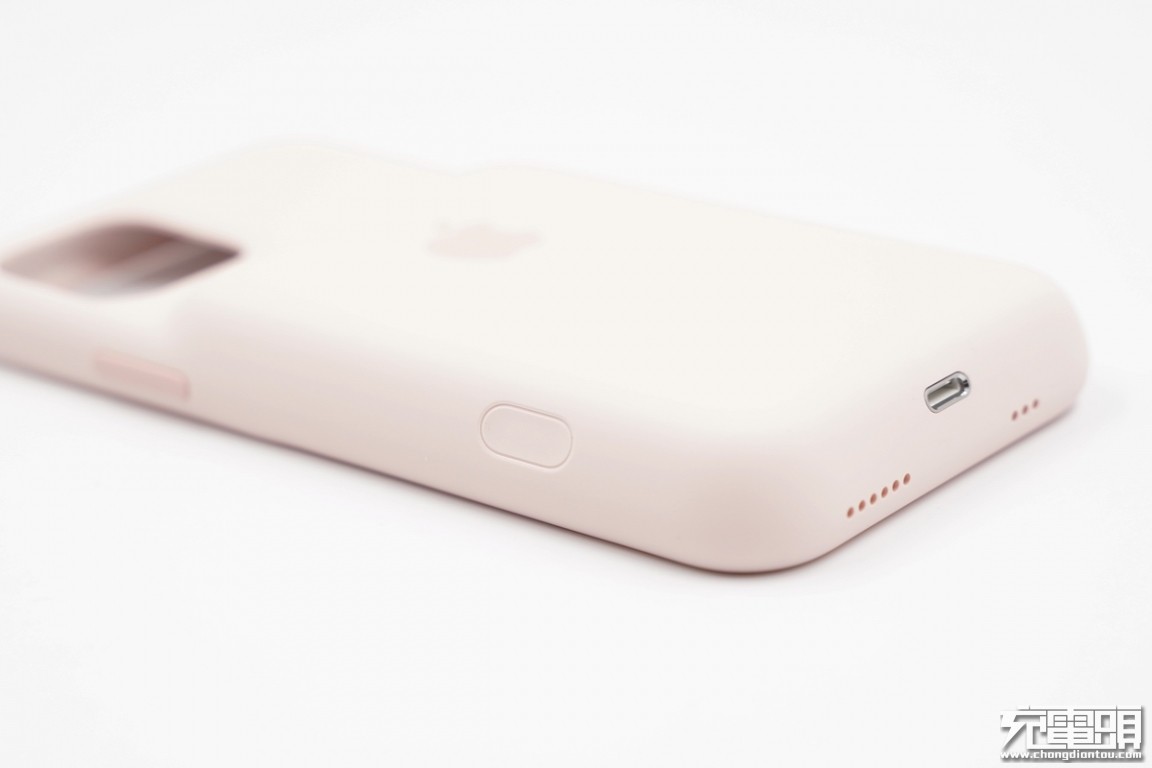

此次电池壳最大的更新莫过于在电源键的下面增设了相机启动按键。这个设计极大的方便了喜爱自拍的用户。

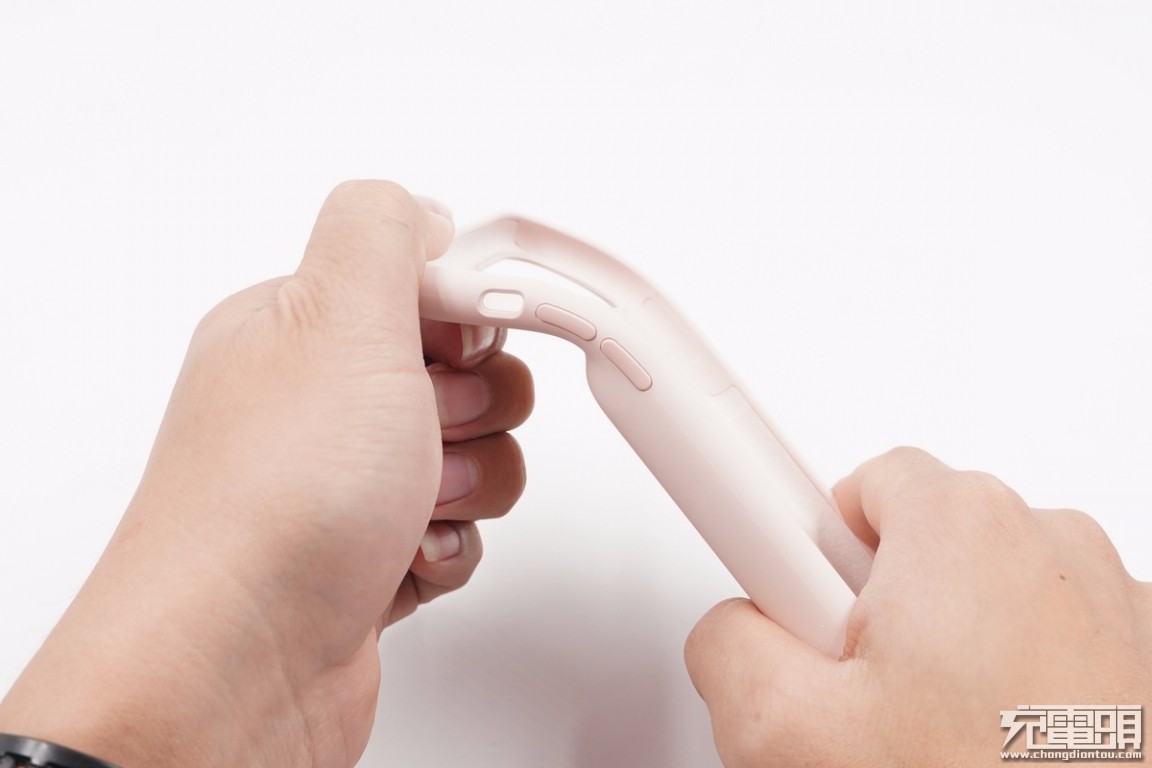

产品采用的液体硅胶材质非常柔软，即使弯折后松开也可以回到正常的状态柔韧性非常好，不用担心折弯之后会损坏智能背夹电池壳。

音量键位置的内部特写，产品的内部采用了柔软的超细纤维内衬，外部使用硅胶面层，触感柔软顺滑，带来舒适手感。为了保证按键手感，超细纤维材质的衬里避开了按键静音开孔以及两个音量键的位置。

柔软的超细纤维内衬特写，清楚的看到里面的绒毛材质，以及印在上面的说明文字，有效防止手机背部玻璃被划伤。

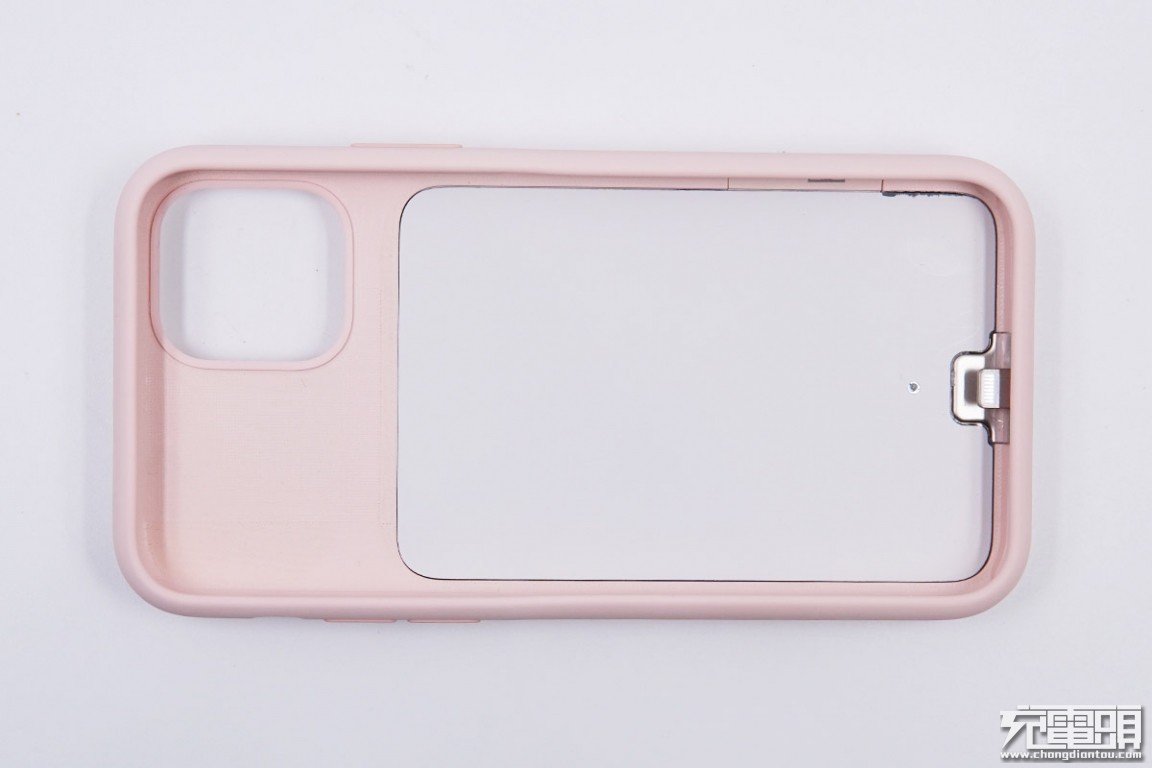

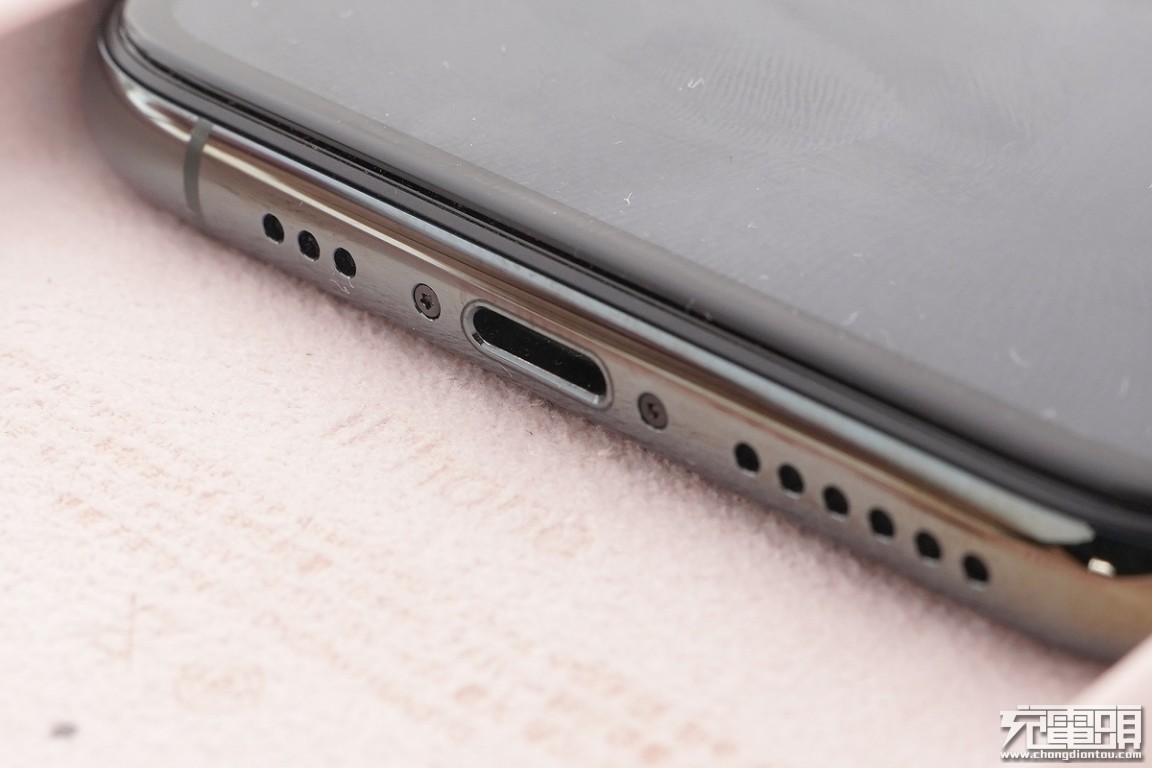

超细纤维内衬设计iPhone 11 Pro手机装配进去不会受到任何刮花，就算是震动、摔落也不会造成硬碰硬的损伤。

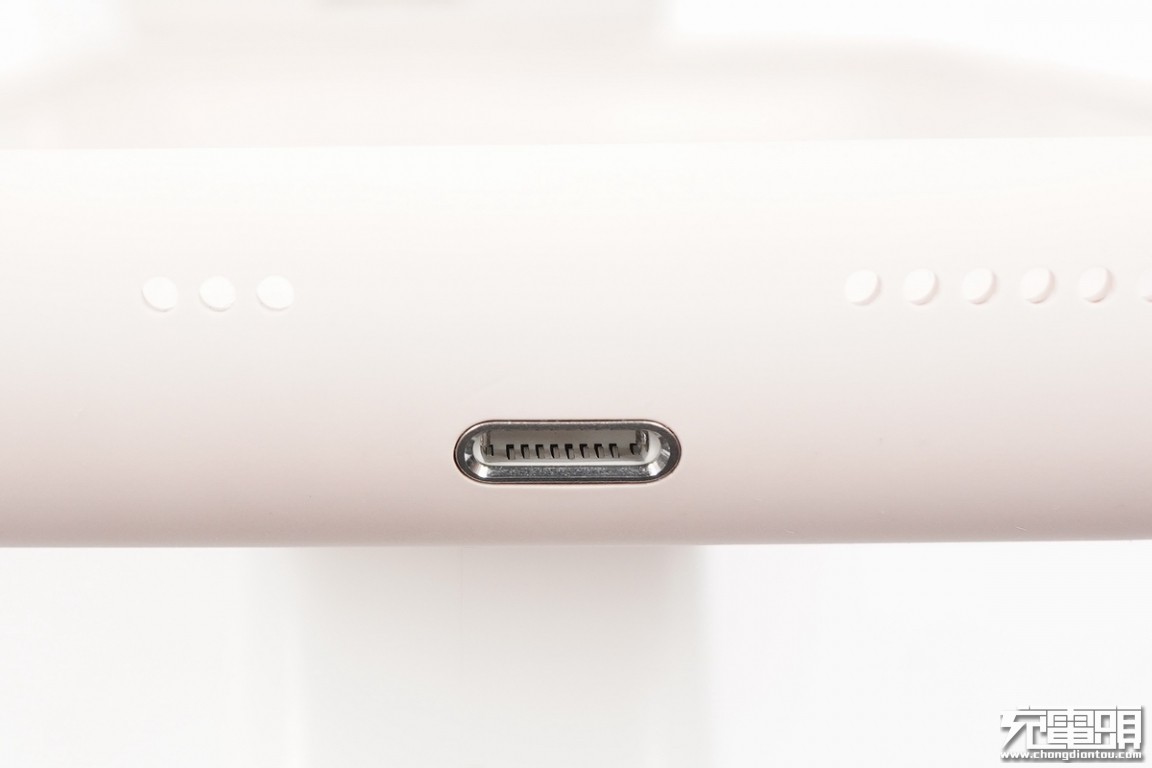

电池壳充电接口特写，Lightning输入接口采用了金属边框设计，内部带有8个pin针，实现给智能背夹电池壳充电的功能，金属边框边缘部分做了倾斜倒角过渡处理，方便充电插头插入。

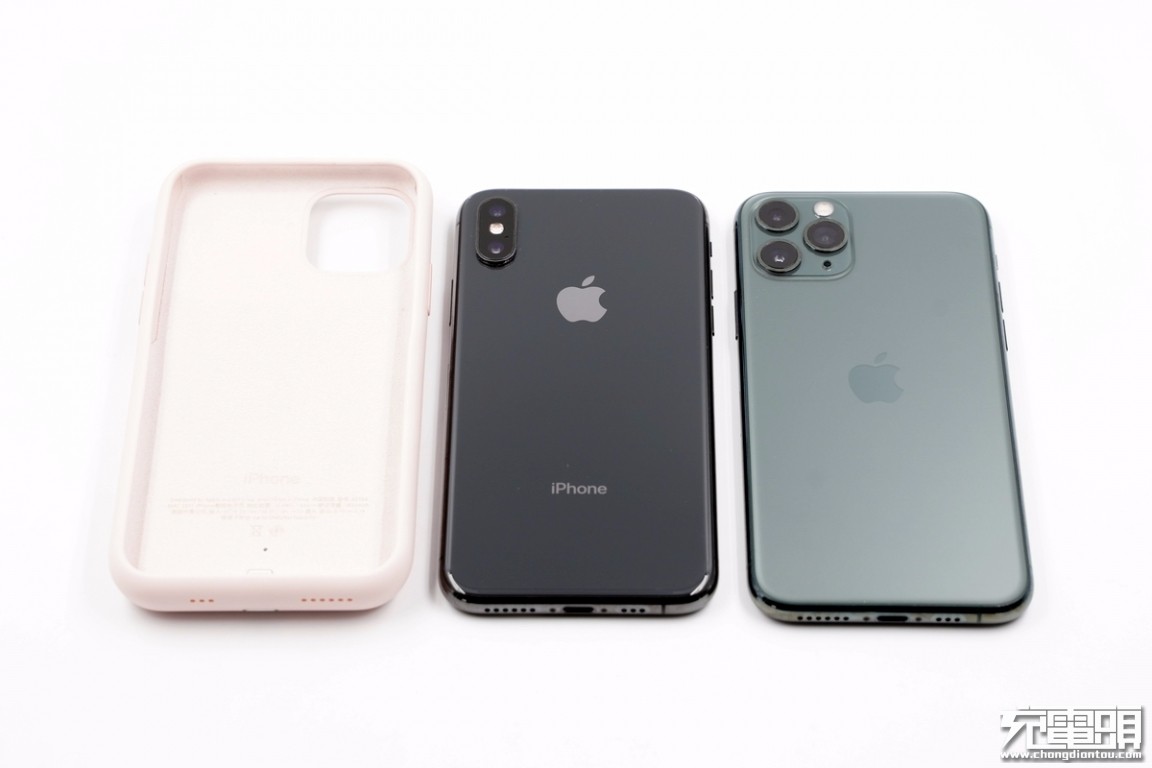

iPhone 11 Pro Smart Battery Case为iPhone 11 Pro量身定做产品，我们简单测试一下同为5.8英寸的iPhone XS是否也兼容。

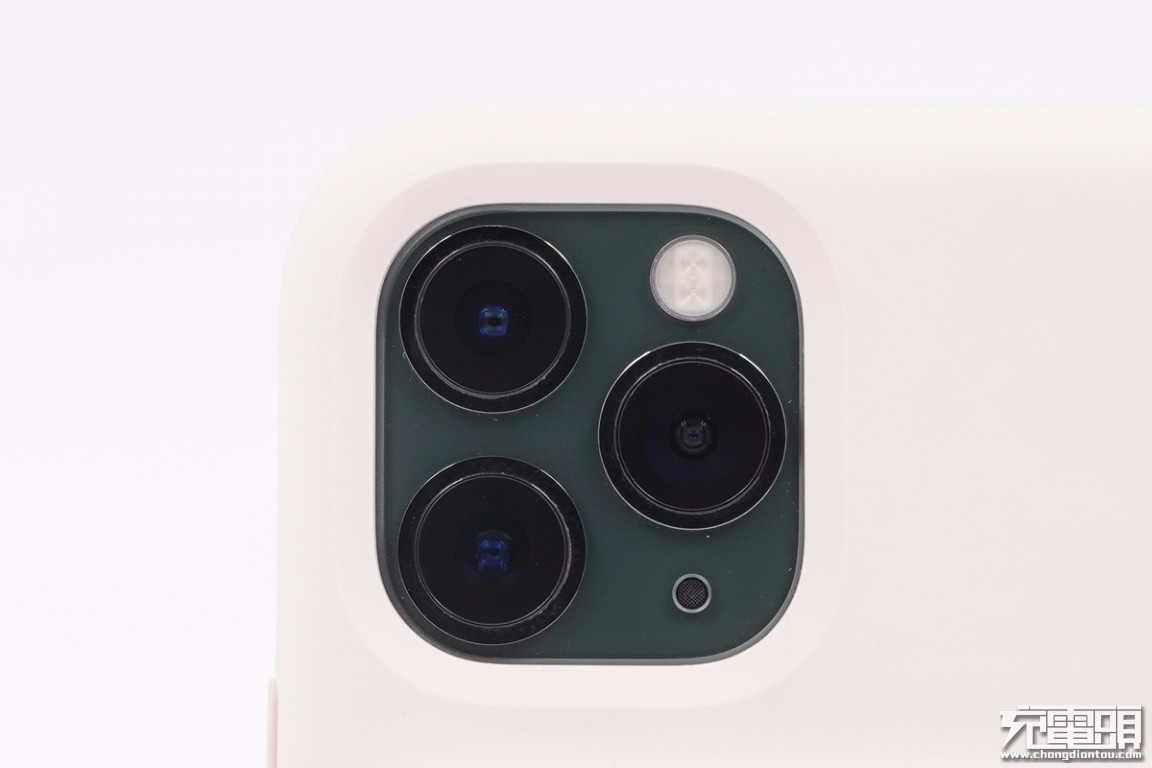

原配的iPhone 11 Pro摄像头的位置，周边全部被包裹住，摄像头的模组露在外面，严丝合缝。

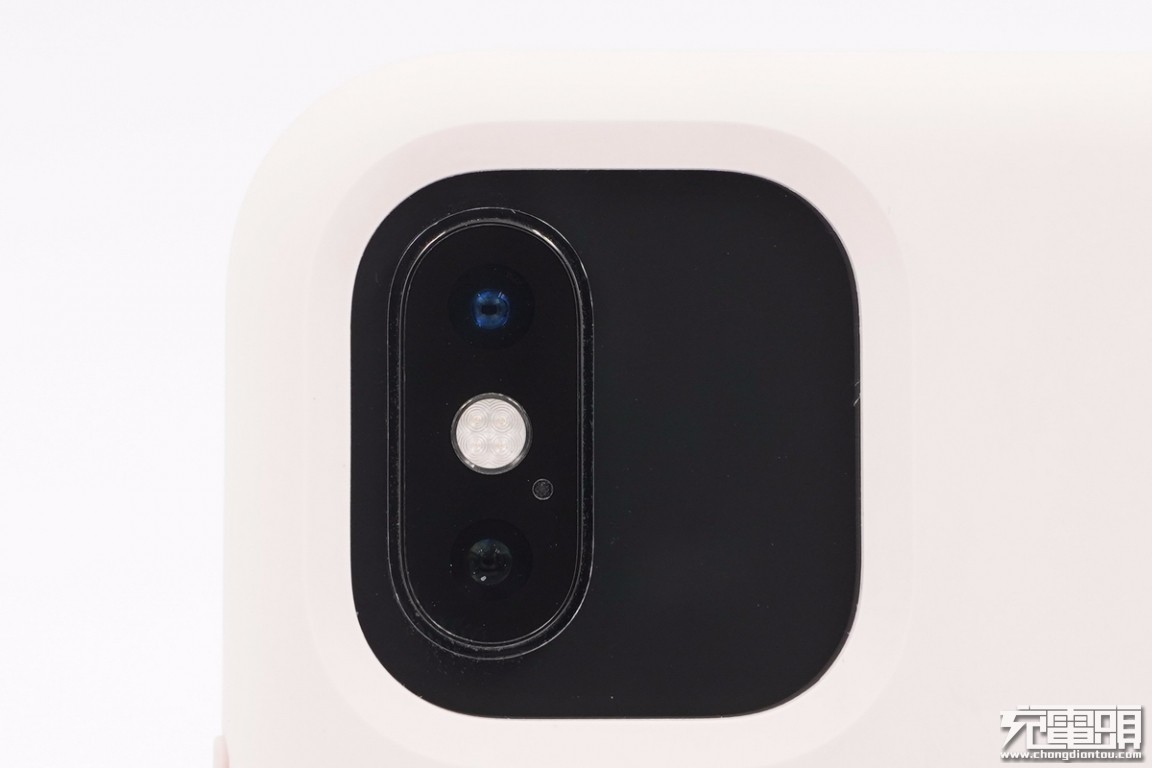

iPhone XS 装进Smart Battery Case后，竖排的摄像头右边空出了一大块的区域，竖置的双摄孤零零的露出在外面，虽然能装进去，但感觉有点奇怪。

iPhone独特标识的静音键，在这里iPhone XS明显的出现开孔位置偏离，由此可见，电池壳虽然iPhone XS能装上去，但并不完全适配iPhone XS，而且iPhone XS三围小了1毫米左右，装上去之后有松动感。

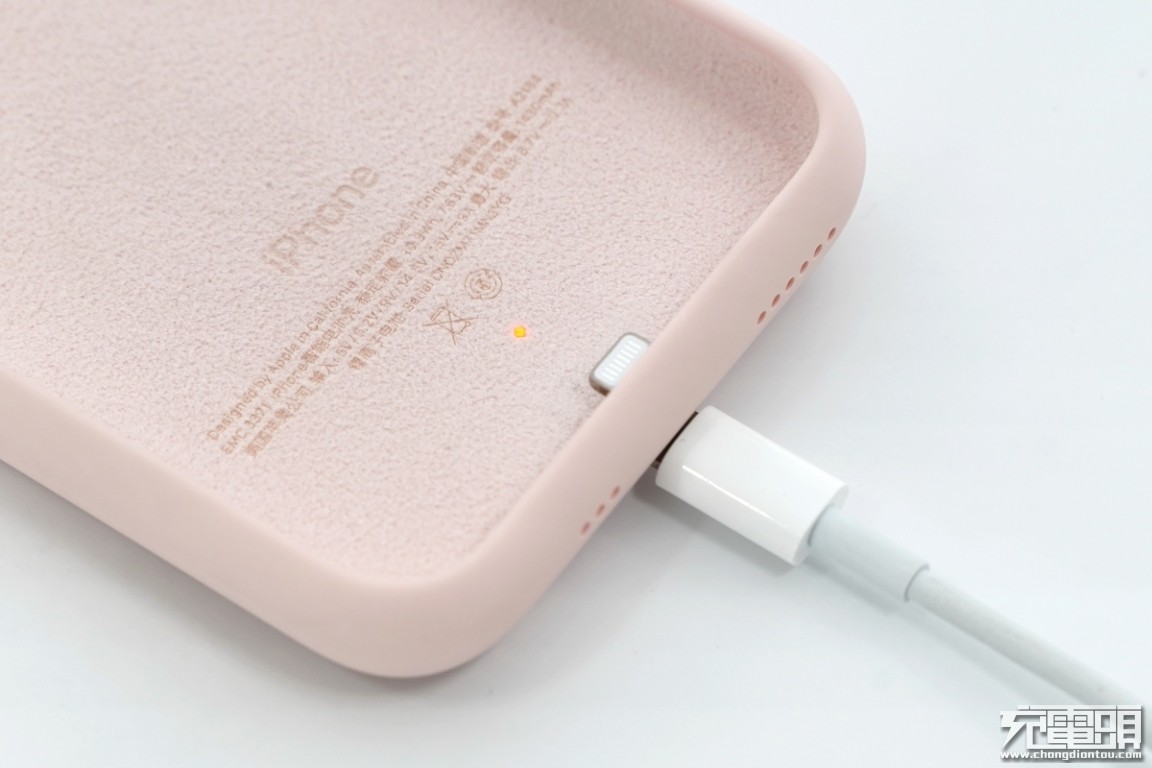

插上数据线，超细纤维内衬里面的橙色电量指示灯亮起，电池壳脱离手机也可以单独进行有线充电。

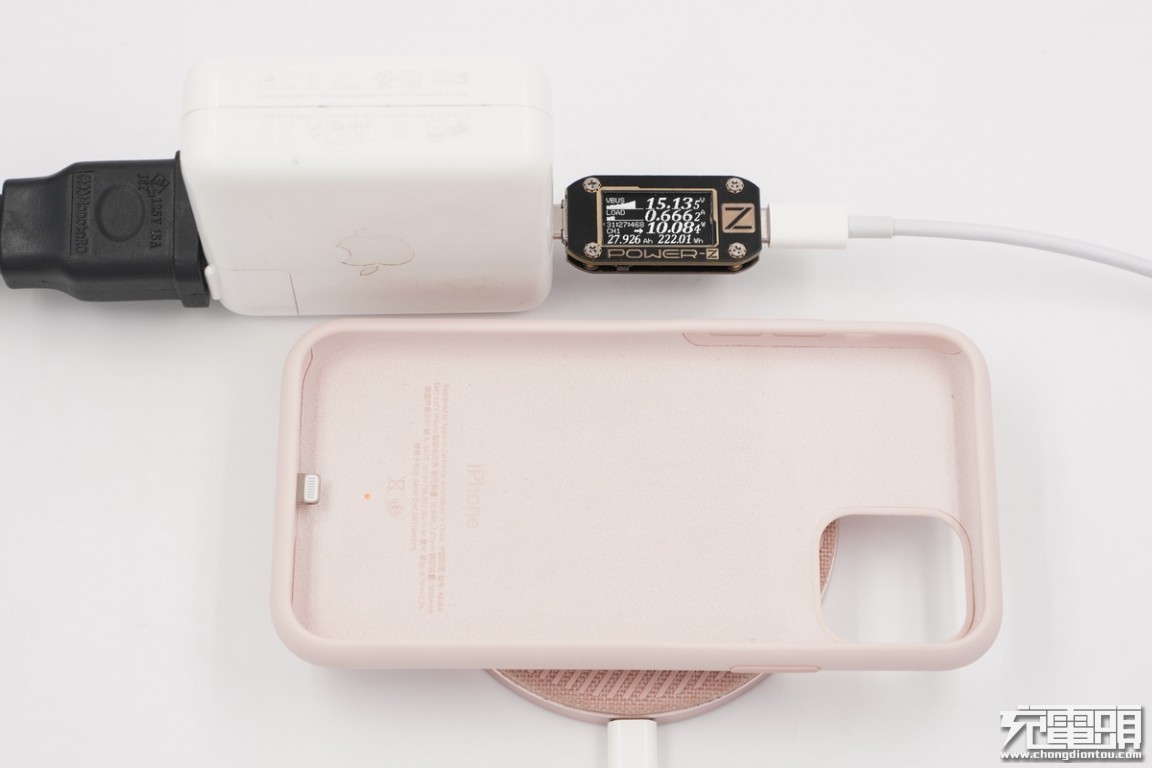

产品放在无线充电器上面，即可方便的进行无线充电以为自身补充电力。智能电池壳兼容各类 Qi 认证充电器。

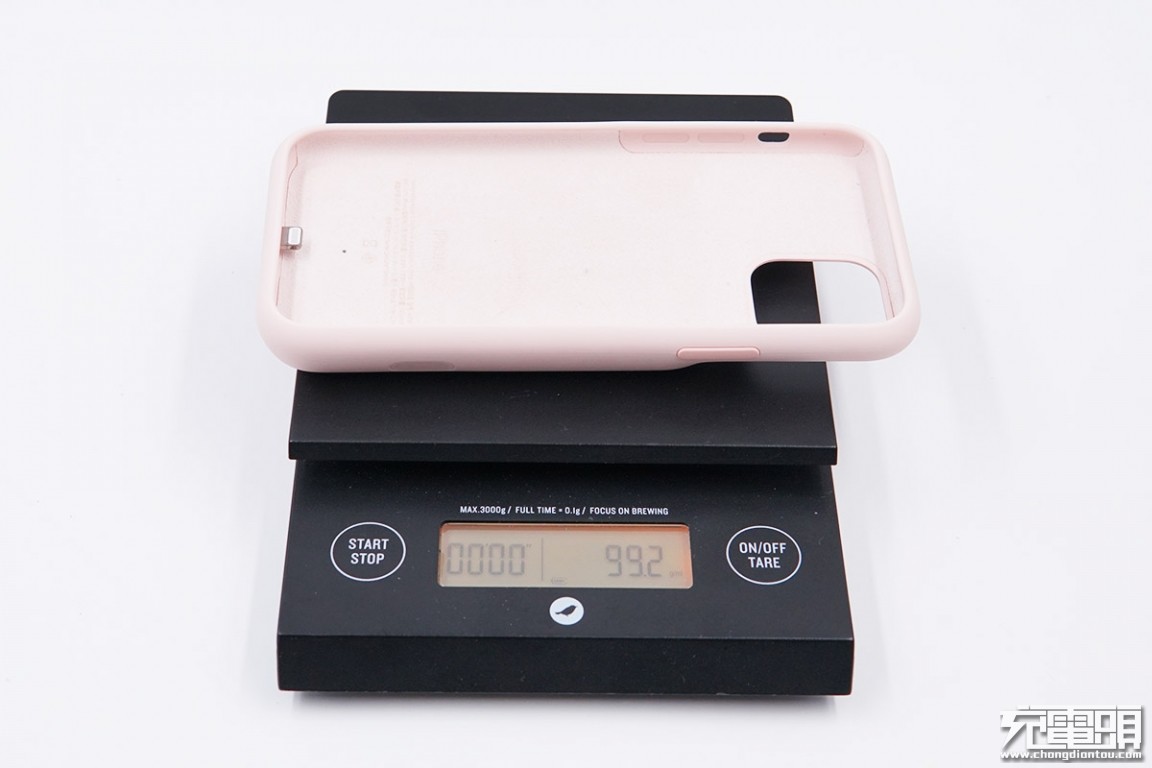

裸机重量99.2g。

二、iPhone 11 Pro Smart Battery Case智能电池壳拆解

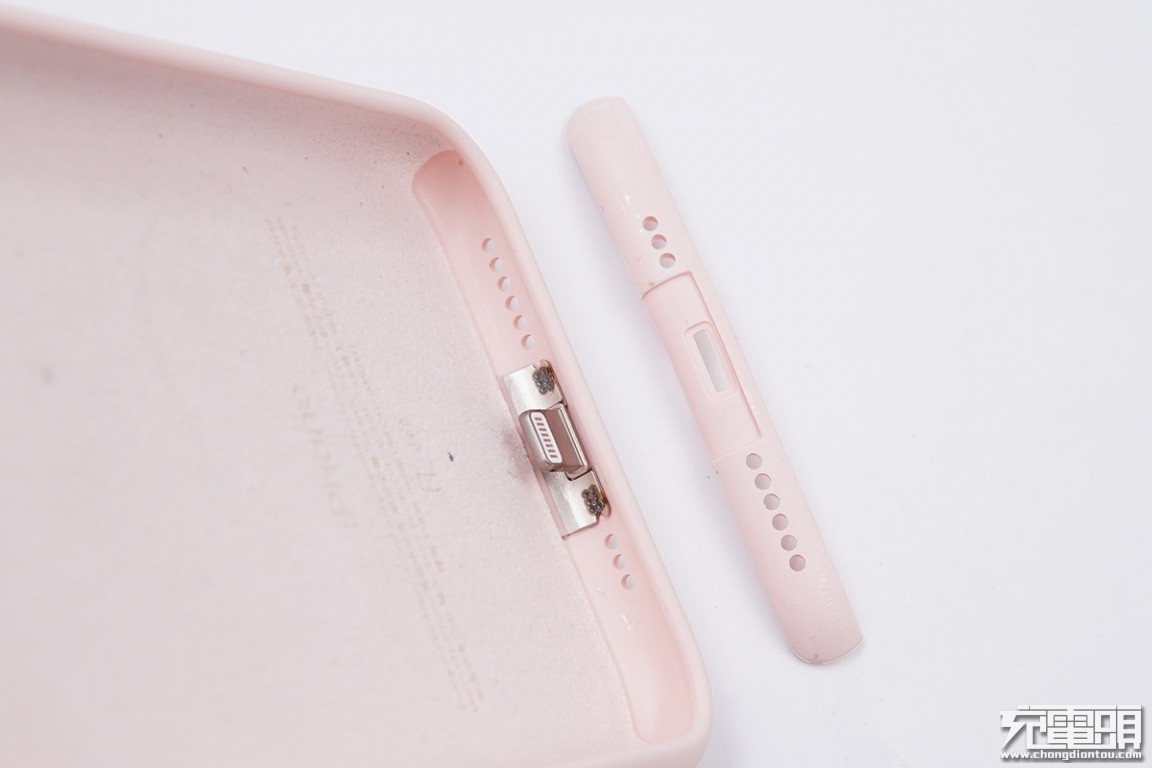

首先取下底部盖子，这个盖子盖住了Lightning插头点焊位置。Lightning接口与固定板之间采用点焊固定。

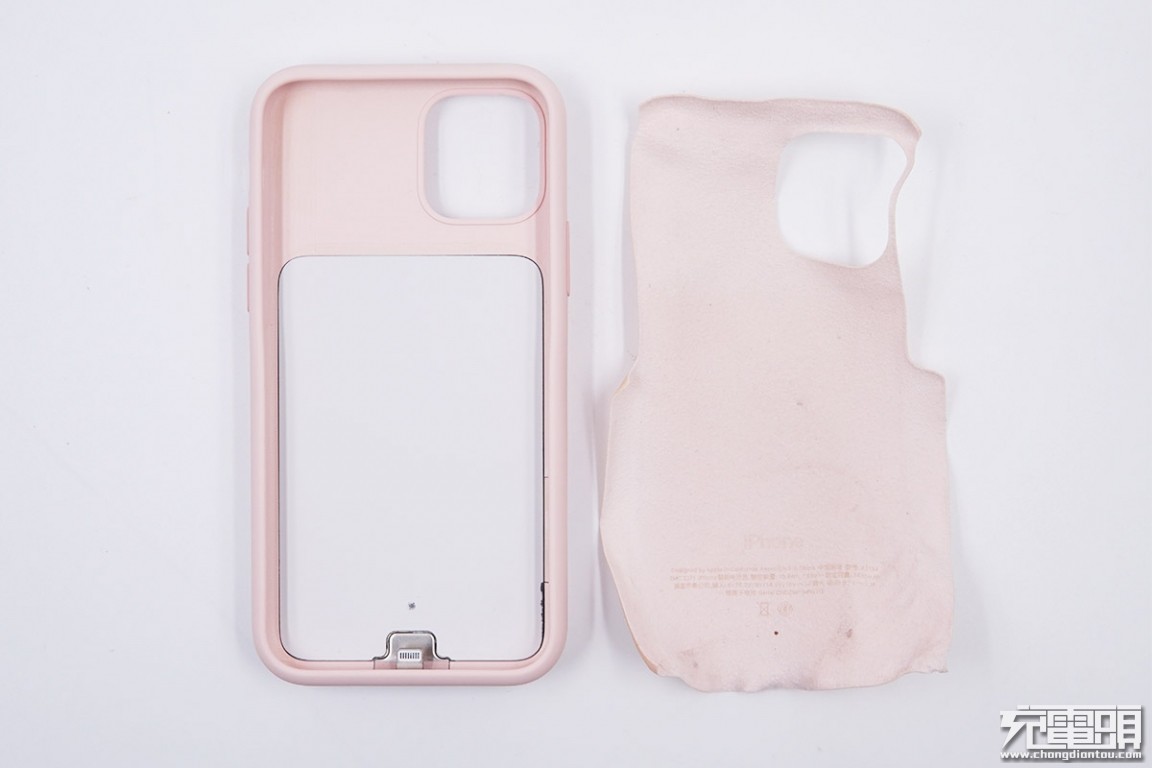

撕开内衬纤维，露出玻纤盖板。下面是指示灯和接口钢板。

粉色和白色版本的智能电池壳玻纤盖板正面为白色，而黑色版本的智能电池壳玻纤盖板则为同款黑色。玻纤板耐高温、阻燃，替代初代产品中的不锈钢板，轻量化设计。

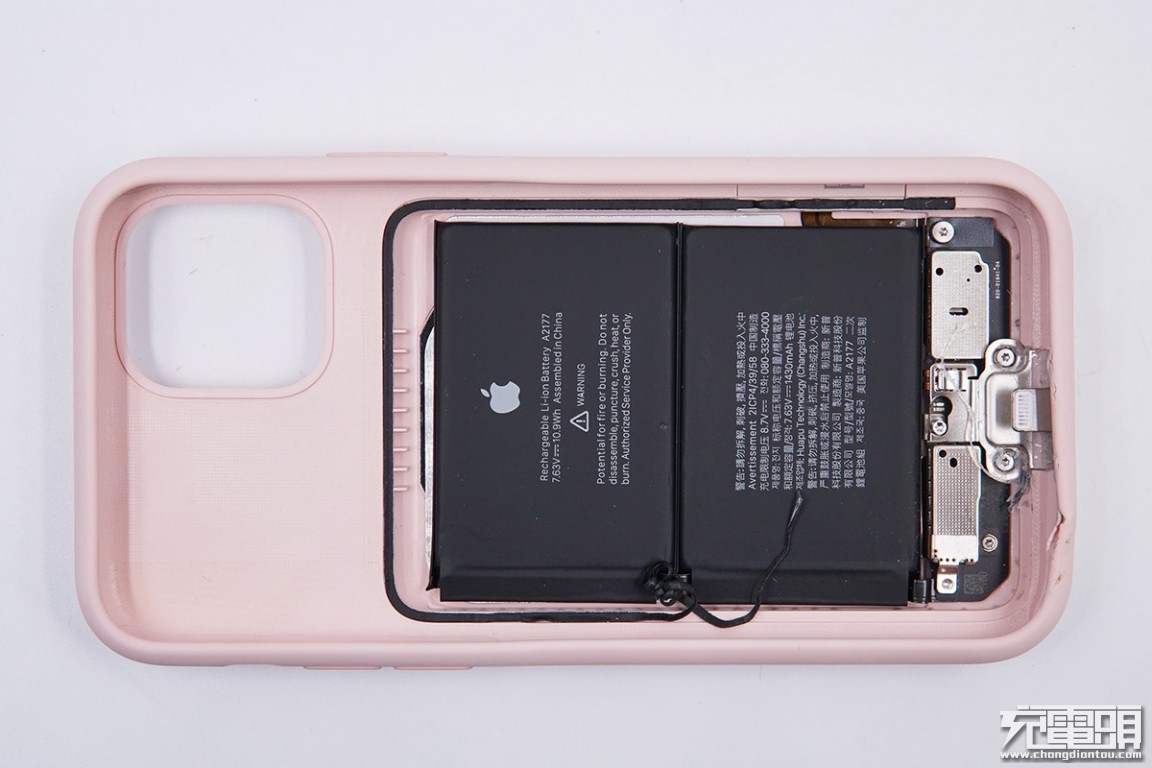

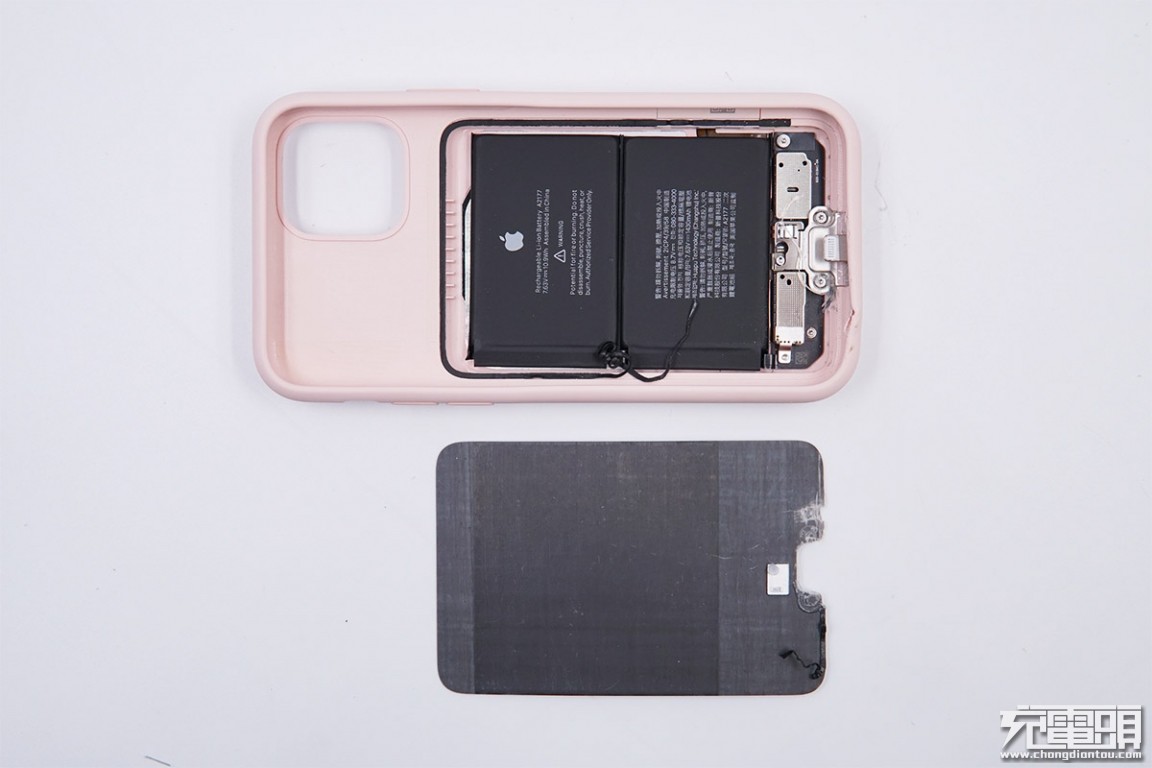

取下玻纤盖板，另一面为其原始的黑色。盖板上有指示灯开孔，盖板下面是两块电池。

四周有一圈黑色密封胶条。

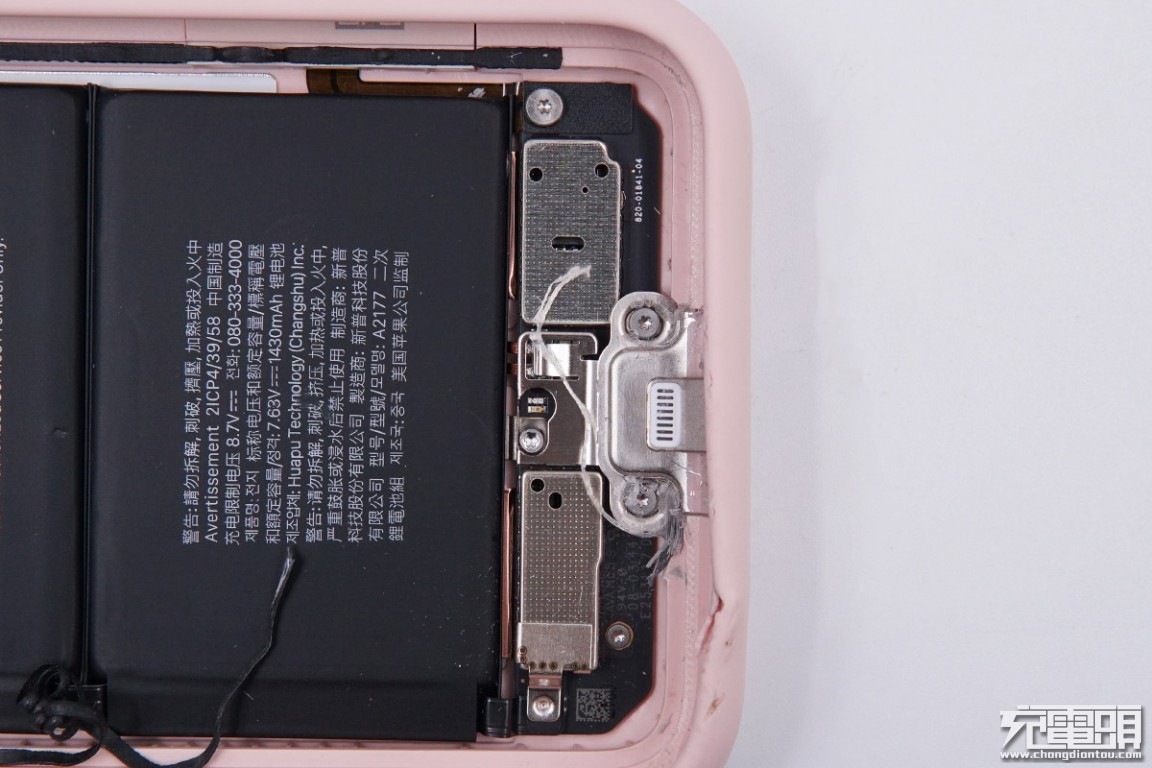

底部区域为Lightning接头以及PCBA所在位置。Lightning固定板由3根螺丝固定，固定板上有指示灯开孔。

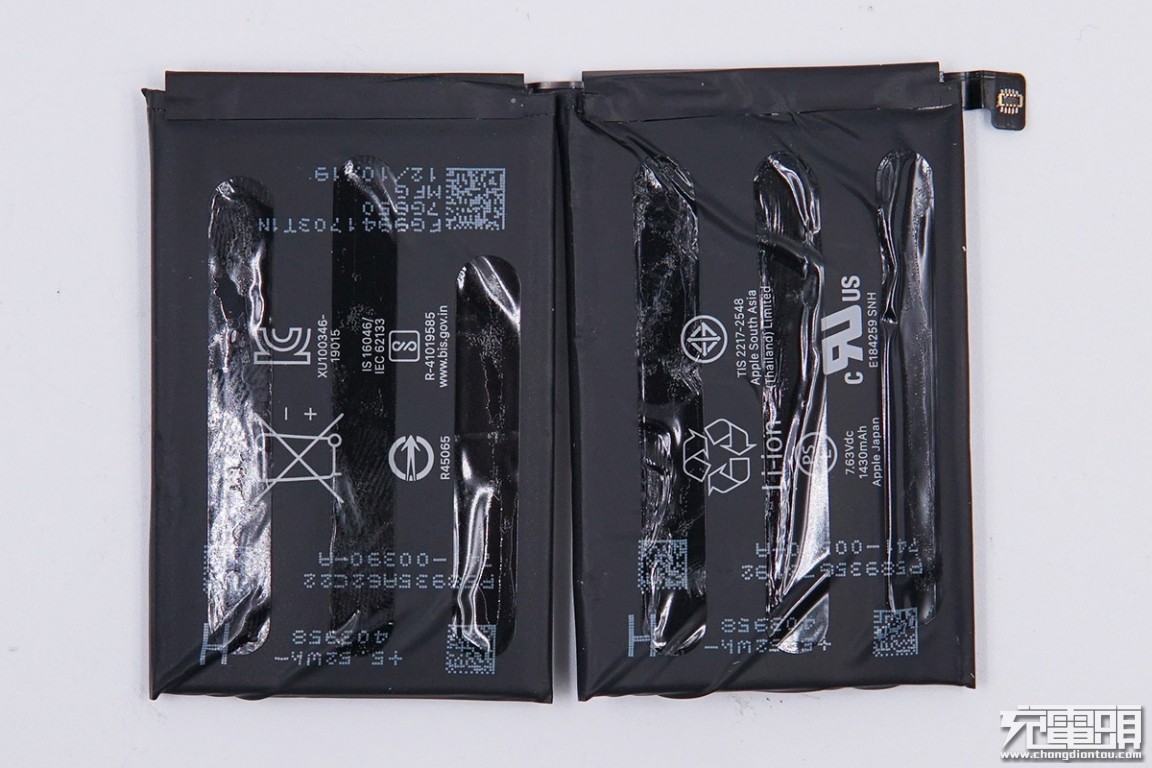

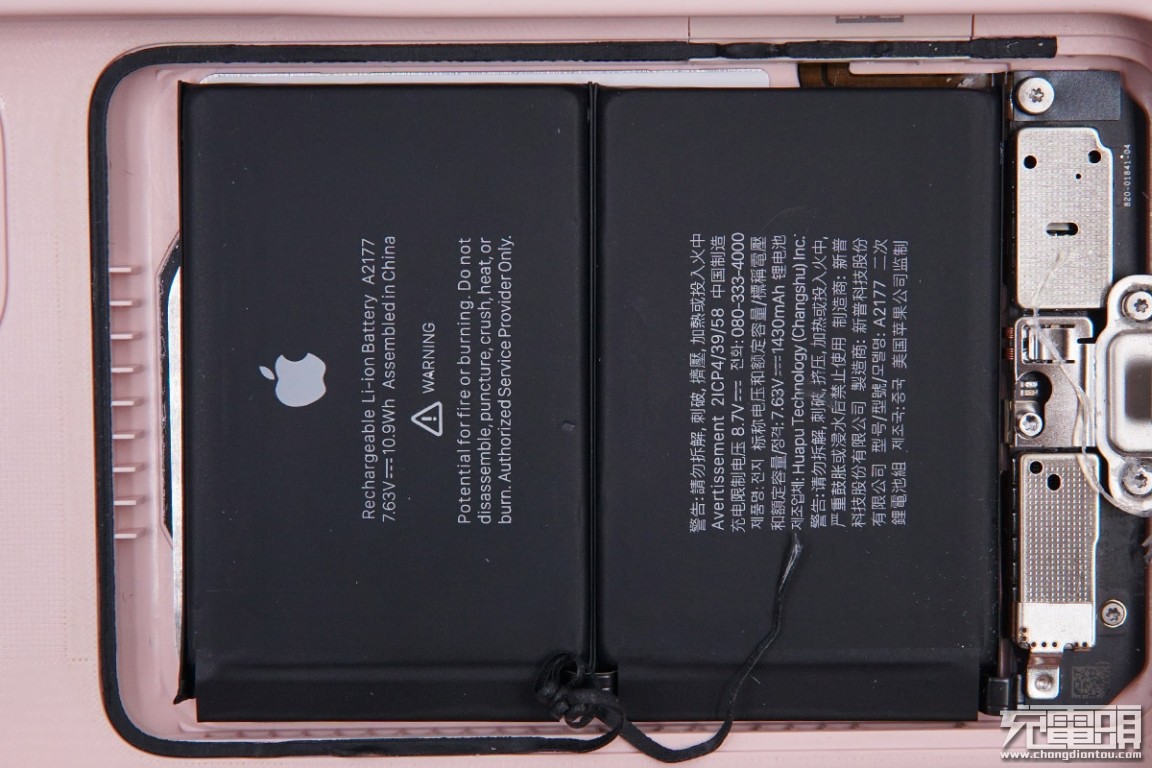

电池壳内部采用两块电池串联的方式供电。

标称电压和额定容量：7.63V，10.9Wh，1430mAh锂电池

制造商：新普科技股份有限公司

电池型号：A2177，二次锂电池组

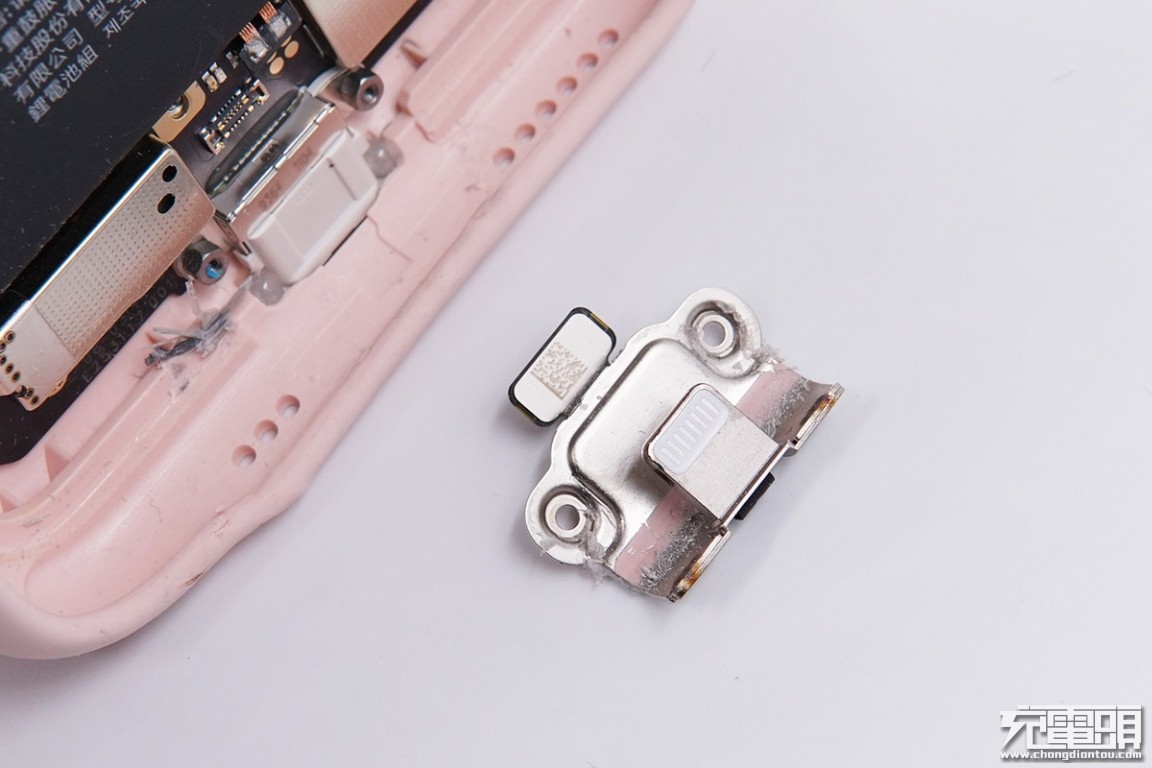

拧下Lightning端子的固定螺丝，打开排线。

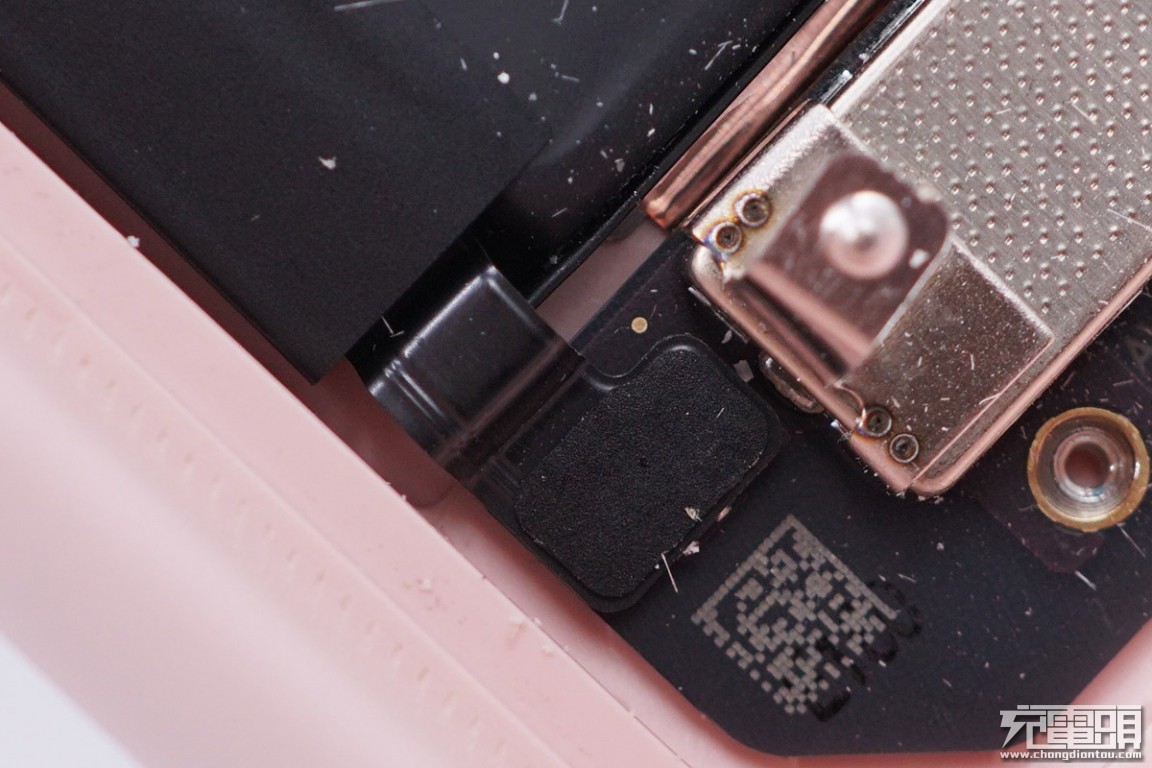

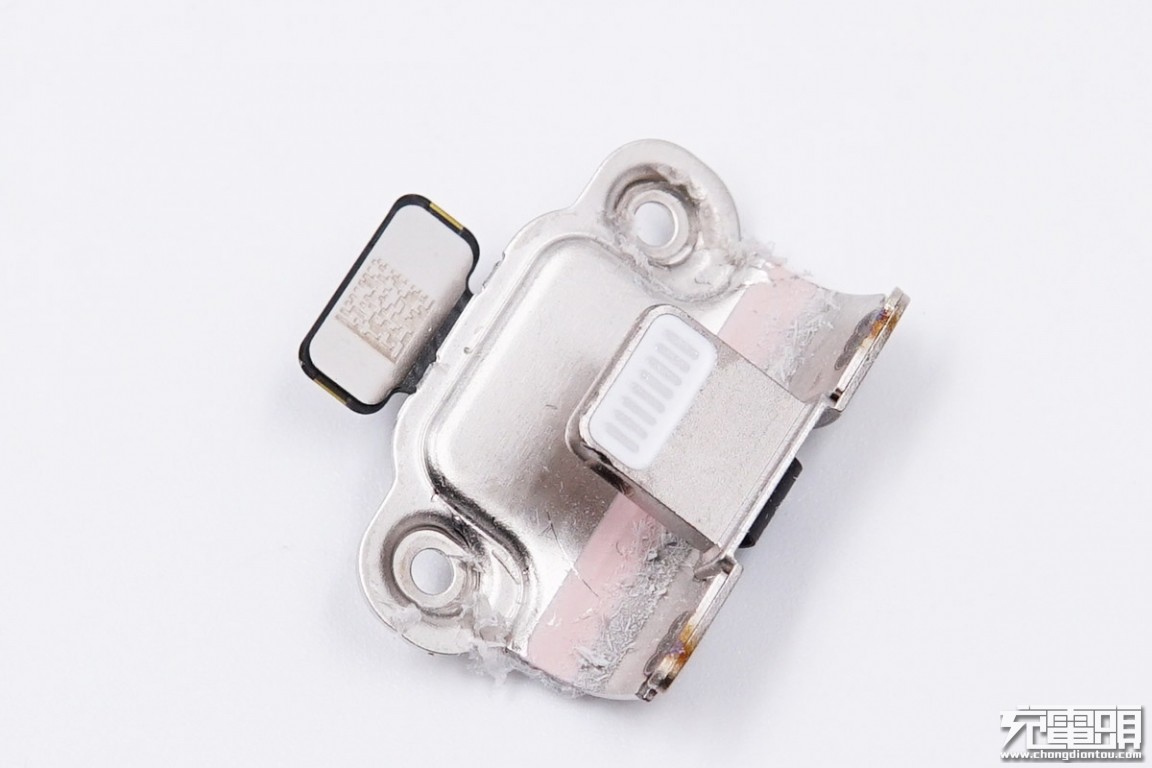

Lightning端子，由两根螺丝固定，银色针脚，排线插头背面的铁板上有二维码。

Lightning端子背面引出排线连接到PCB。

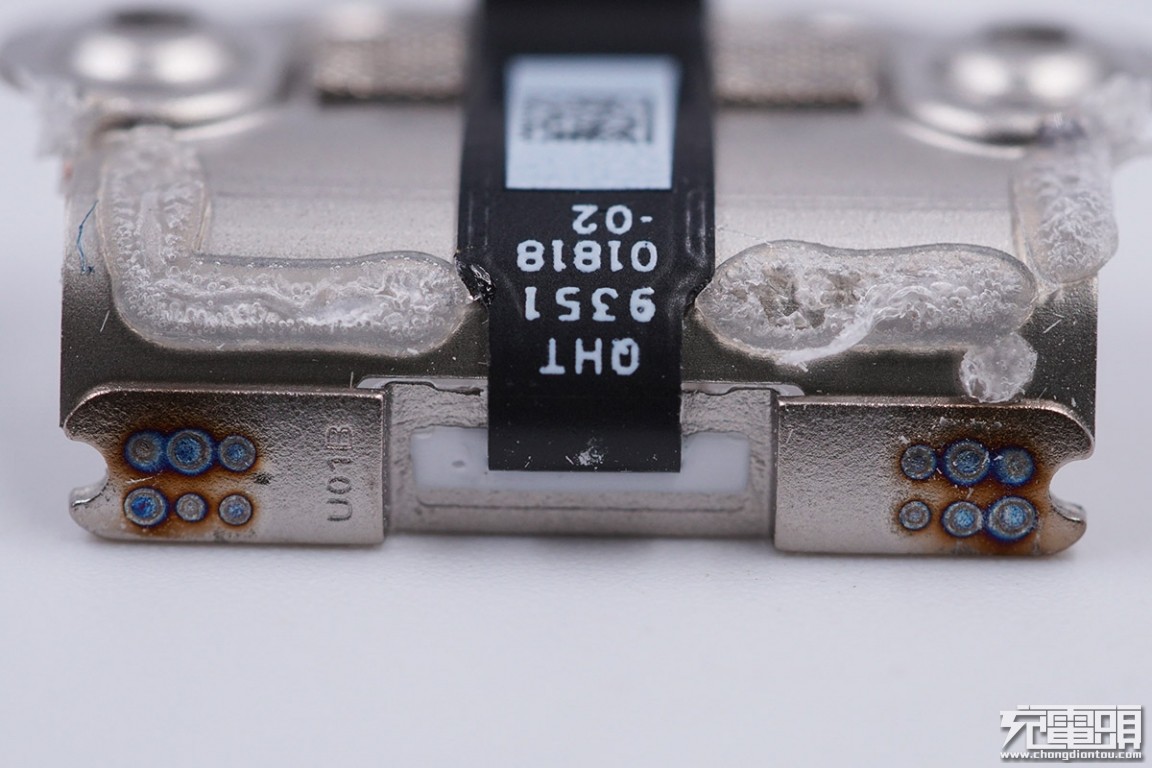

点焊位置特写，焊点均匀有规则。

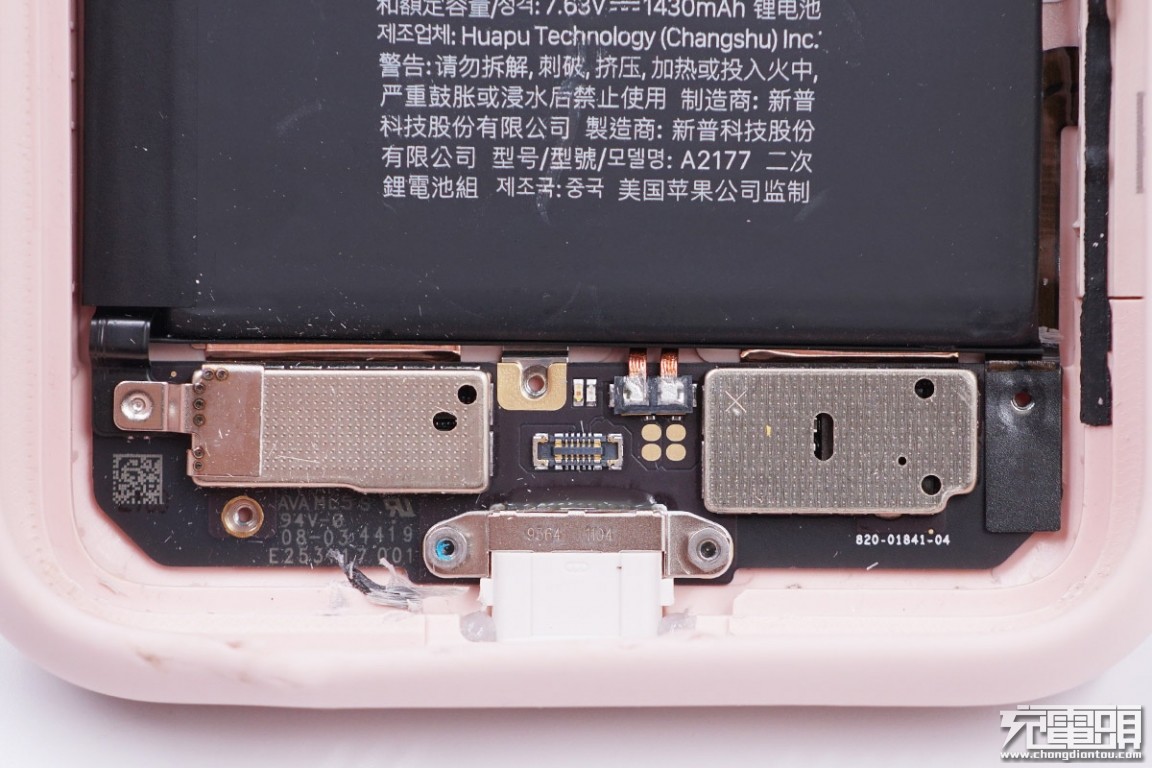

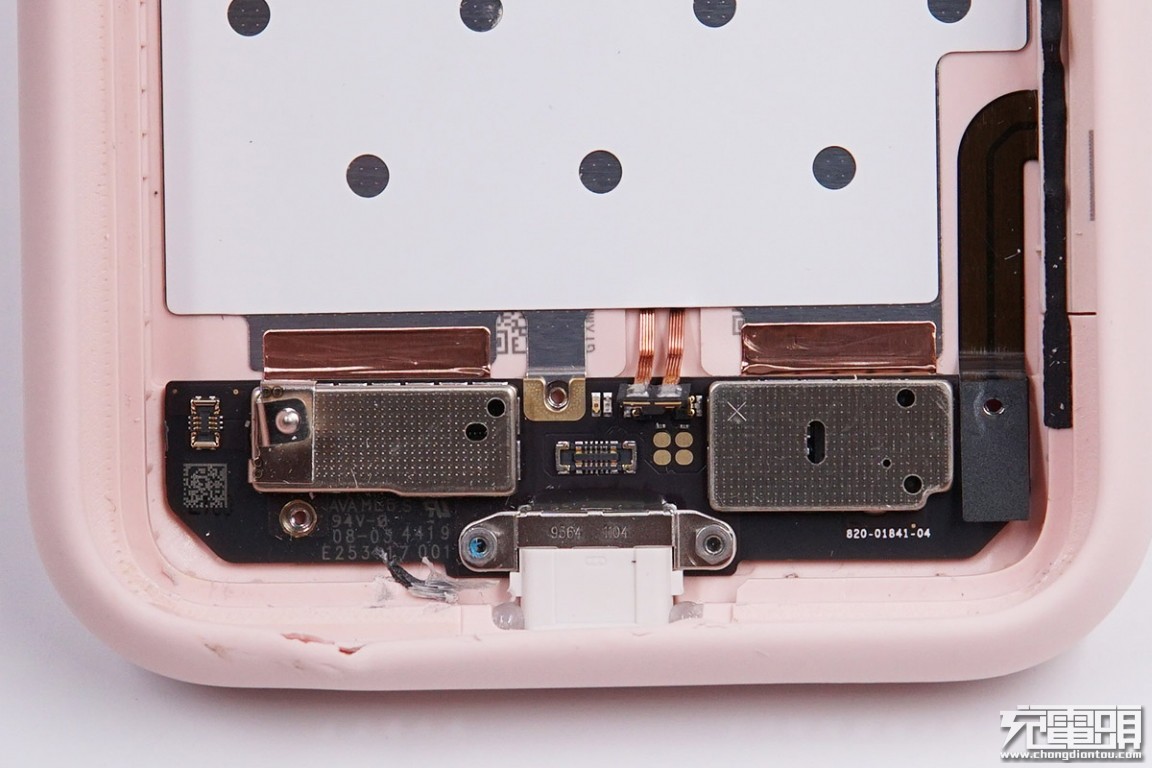

PCBA正面有电池接口，无线充电线圈接口和拍照按键接口，以及两块金属屏蔽罩，下面是Lightning端子排线接口以及Lightning母座接口。

电池排线与PCBA左上角通过连接器连接。

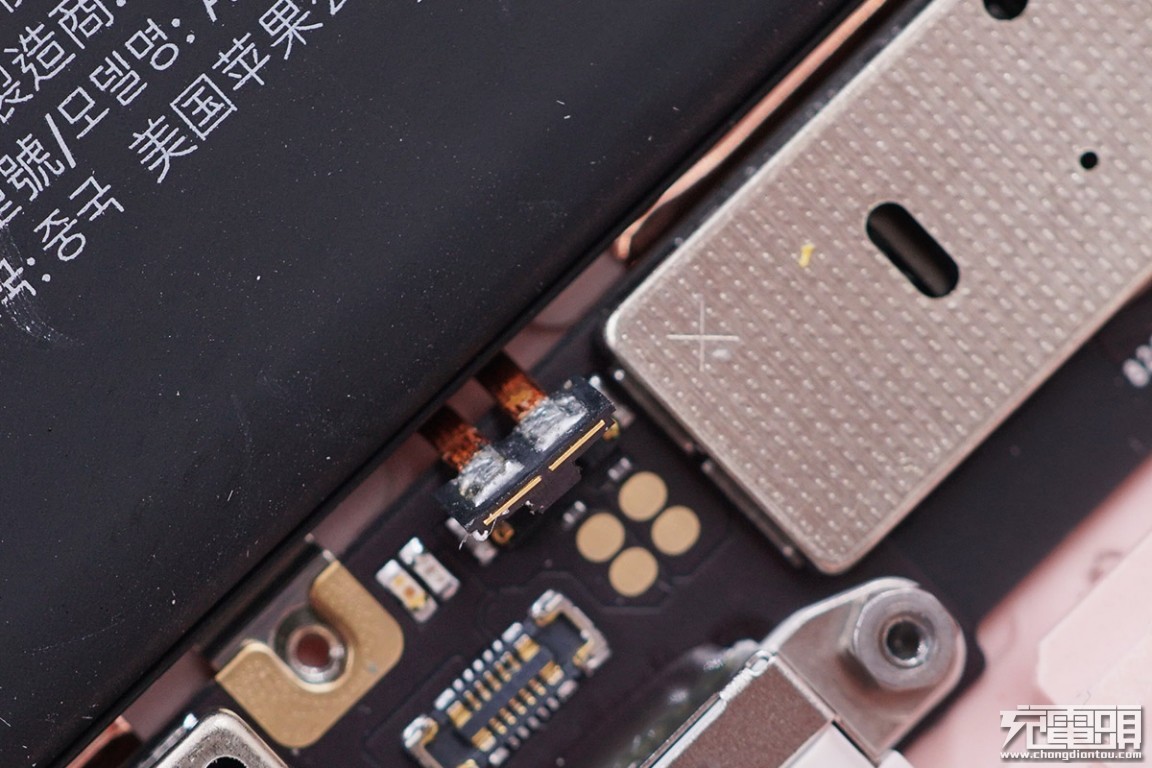

无线充电线圈两条排线与PCBA中间位置通过连接器连接。

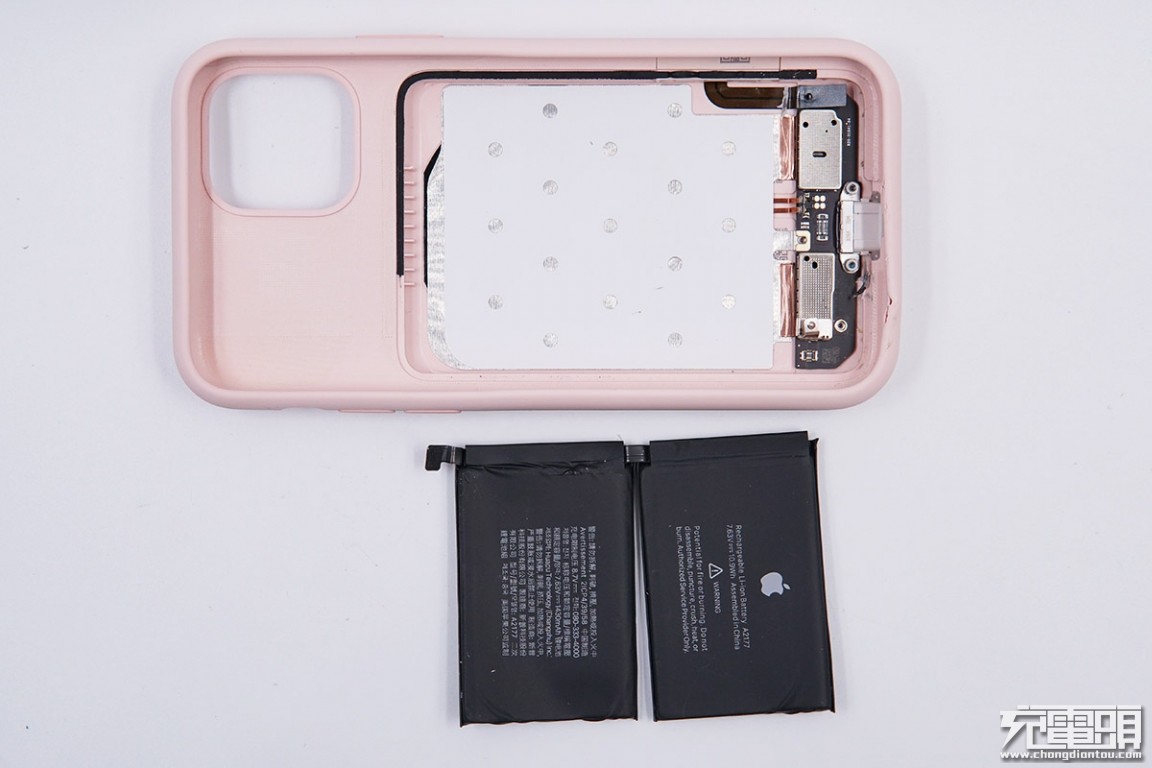

取出电池，电池下方为一层薄金属屏蔽片。

电池并没有采用手机那种易拉胶固定，而是用的双面胶，取出时容易导致电池变形，前面拆解也是破坏性拆解，看来没有考虑过维修。

移除电池后，中间的无线充电线圈排线以及右边的拍照按键排线开始显露出来。

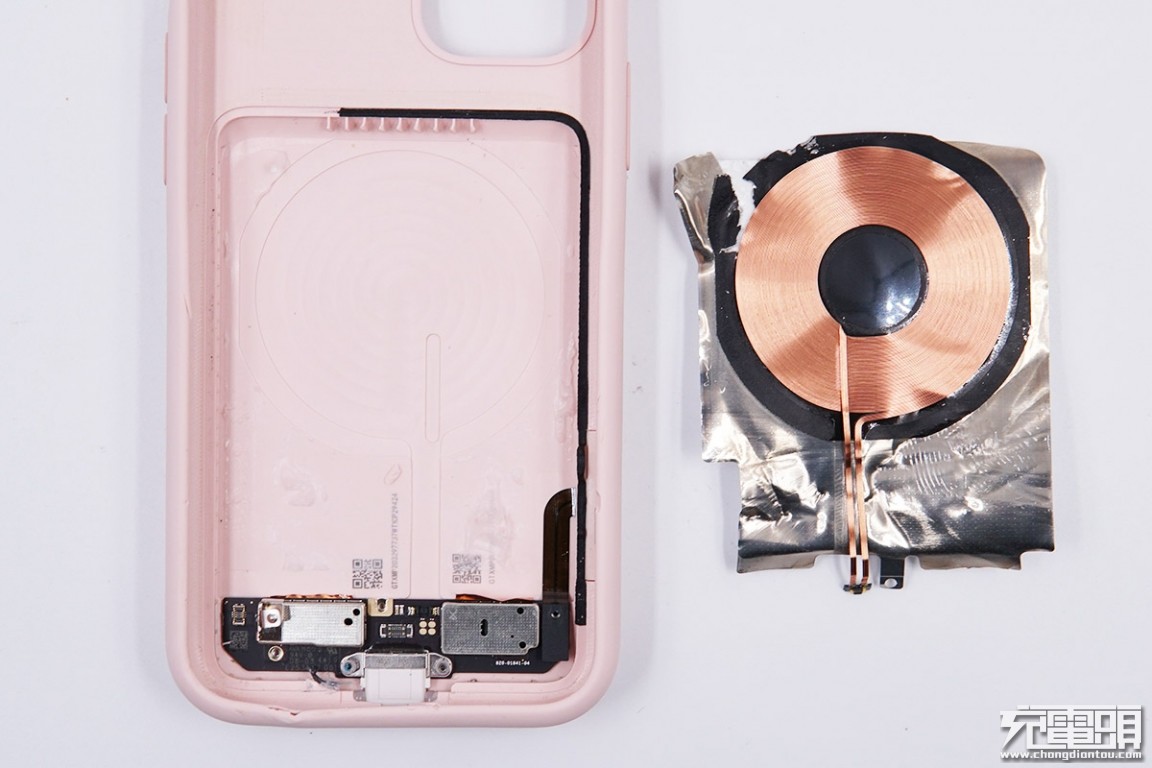

撕开用于屏蔽的金属片，下面是无线充电接收线圈。

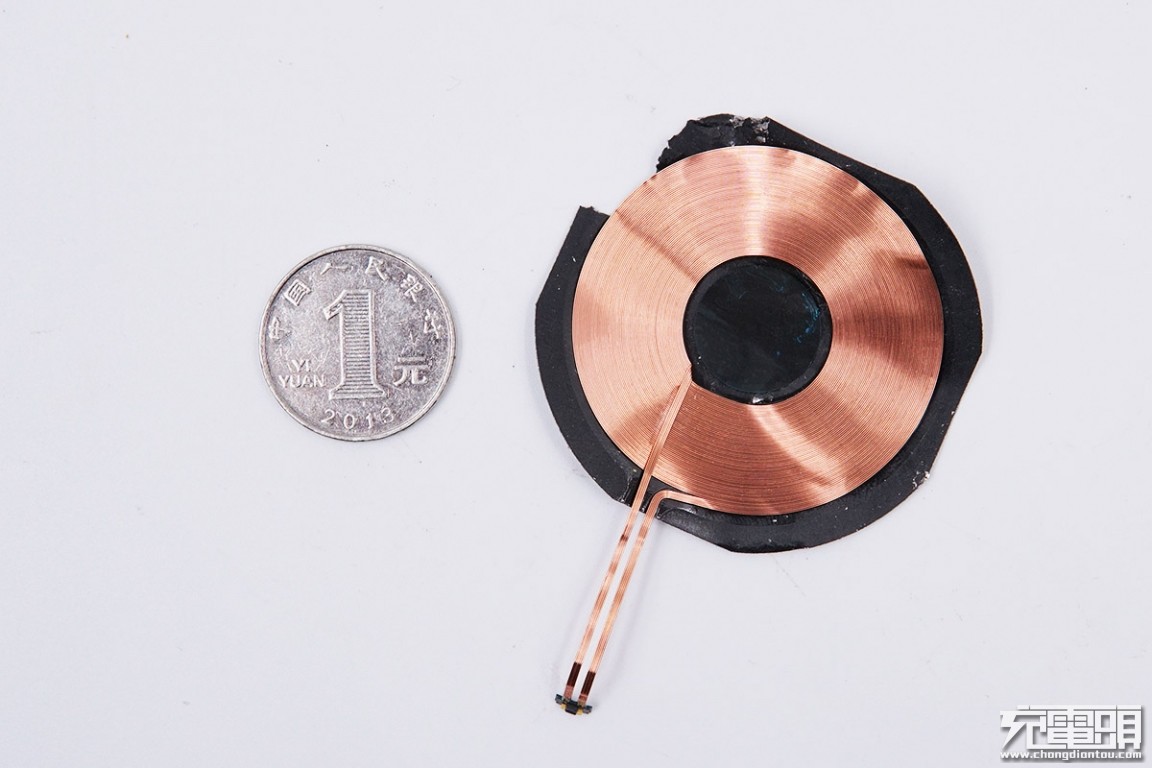

取出无线充电线圈，外壳内部镂空安放无线充电线圈和隔磁片。

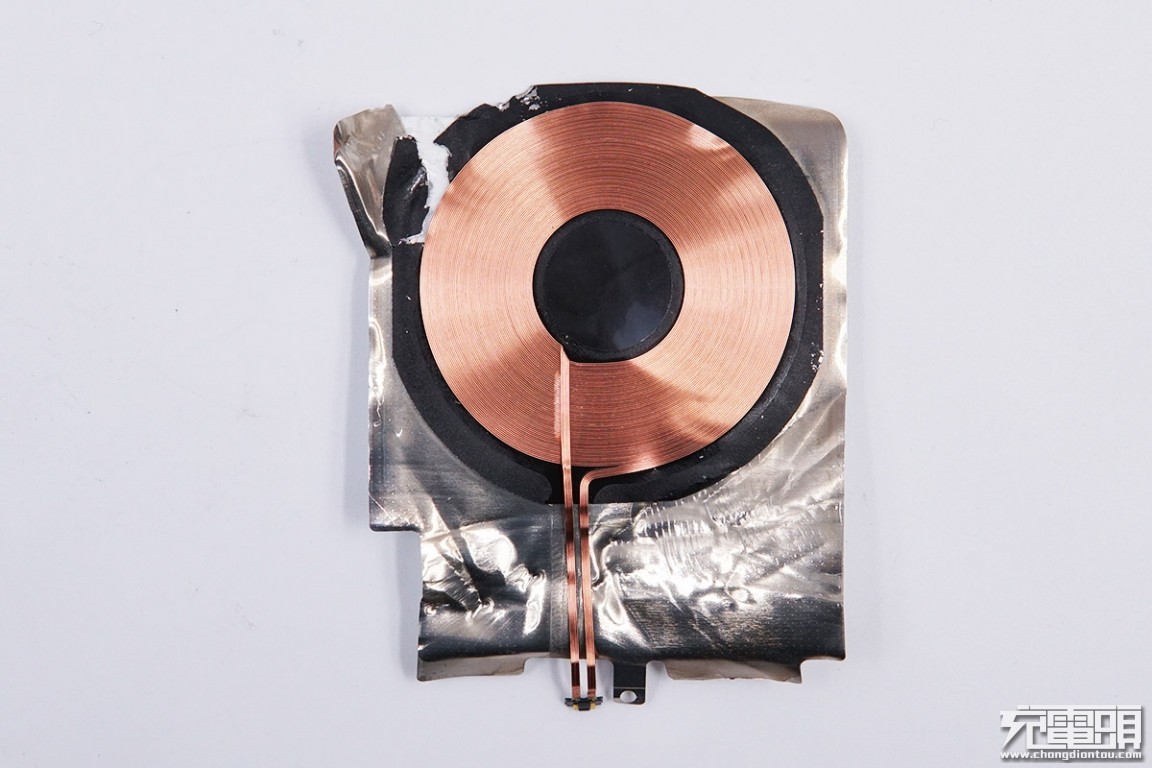

线圈为了降低厚度，采用多股漆包线扁绕。黑色的是隔磁片。

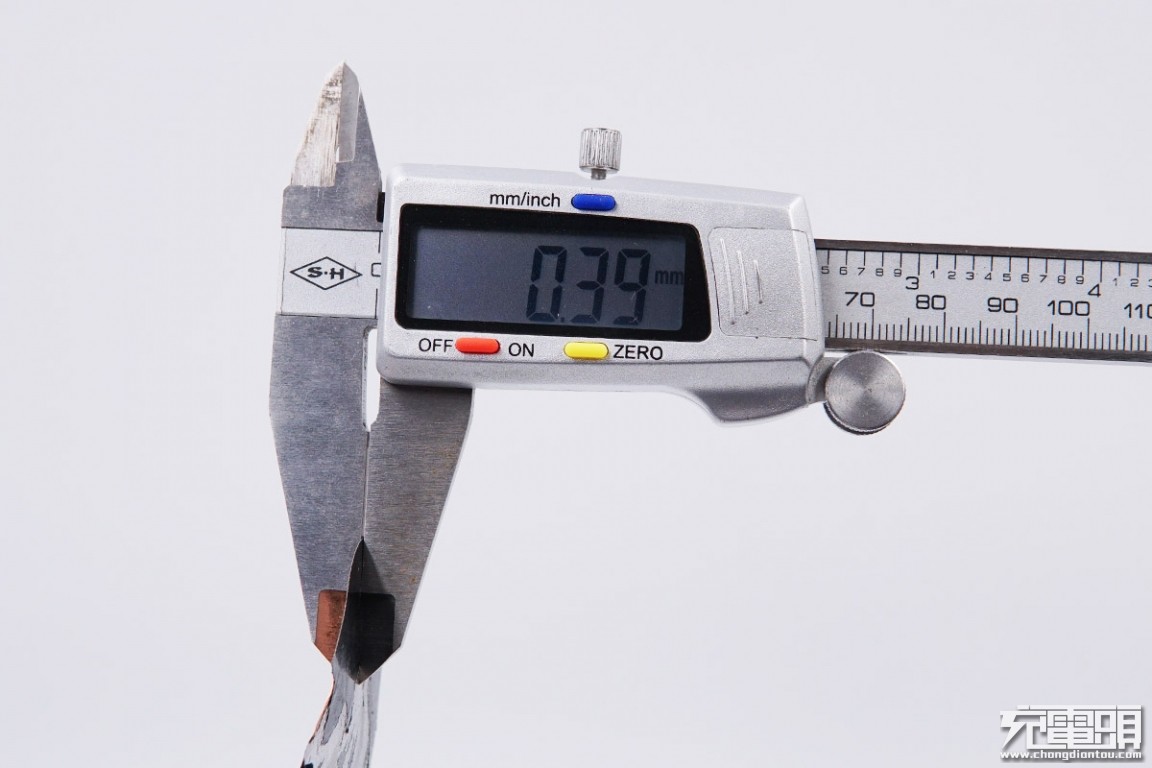

隔磁片加上线圈的厚度仅为0.39mm厚。在手机这个寸土寸金的地方，增添功能真是要动些心思。

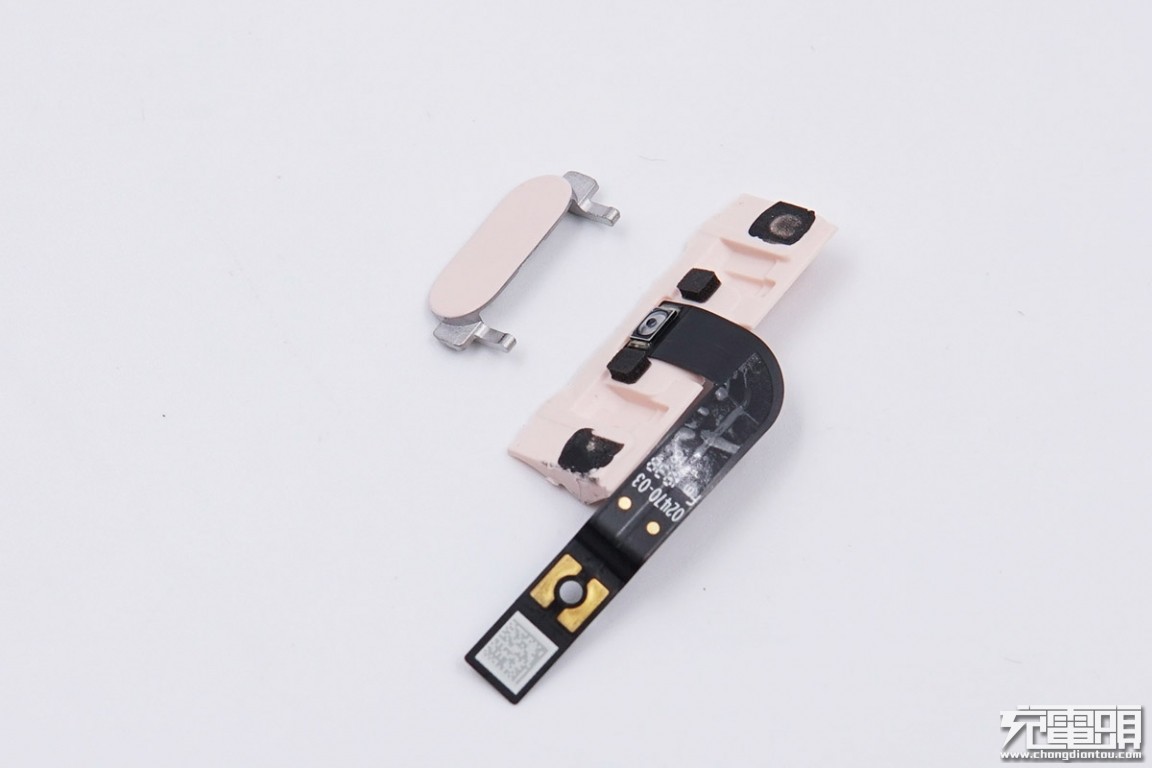

取下拍照按键及排线。内部是一个按钮开关焊接在排线上。

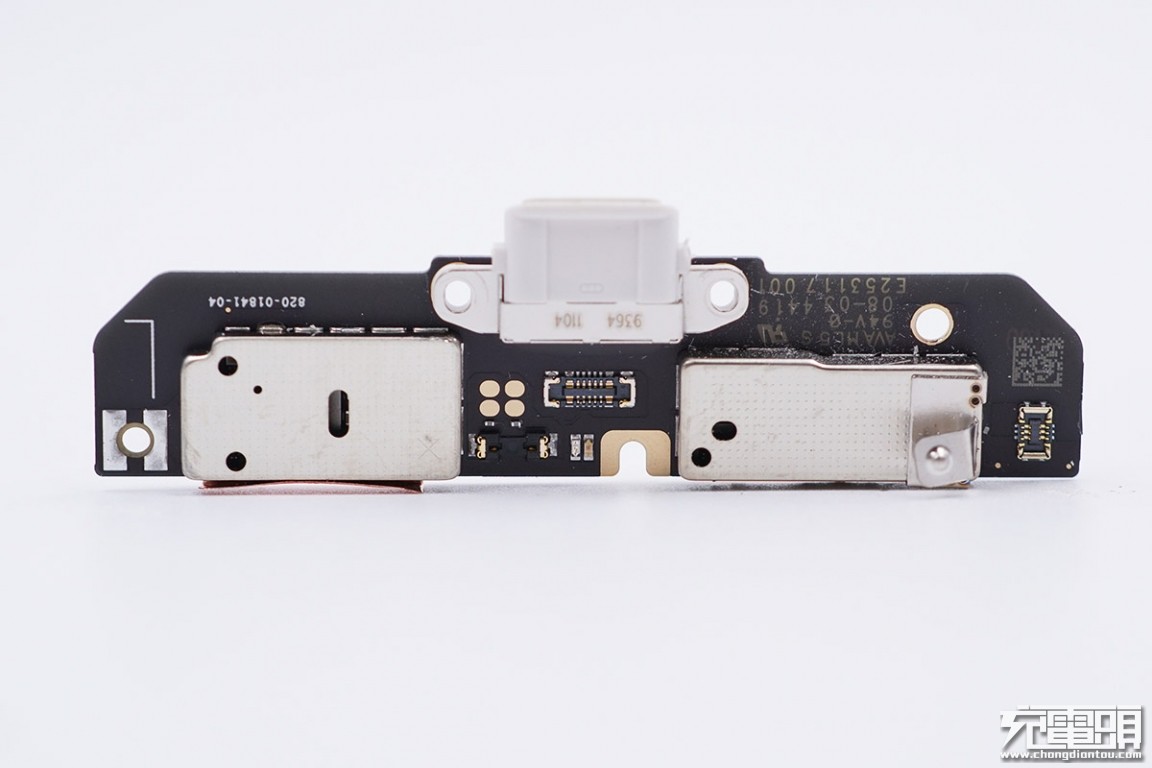

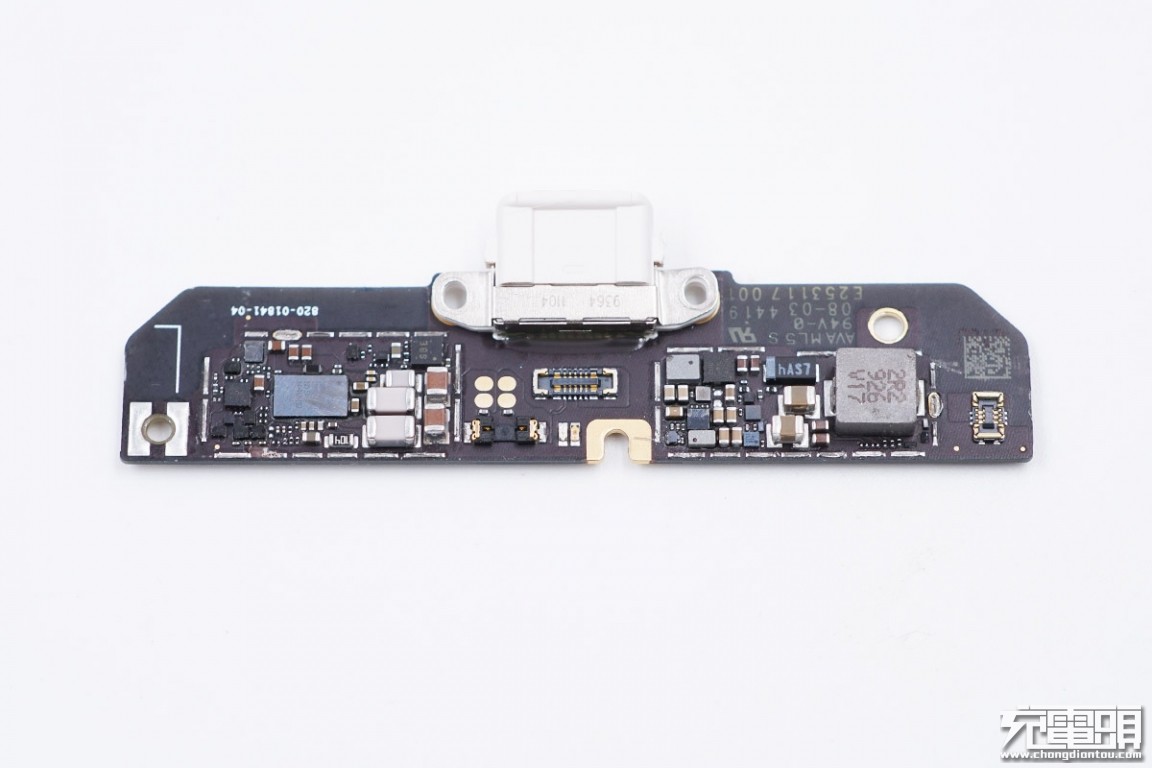

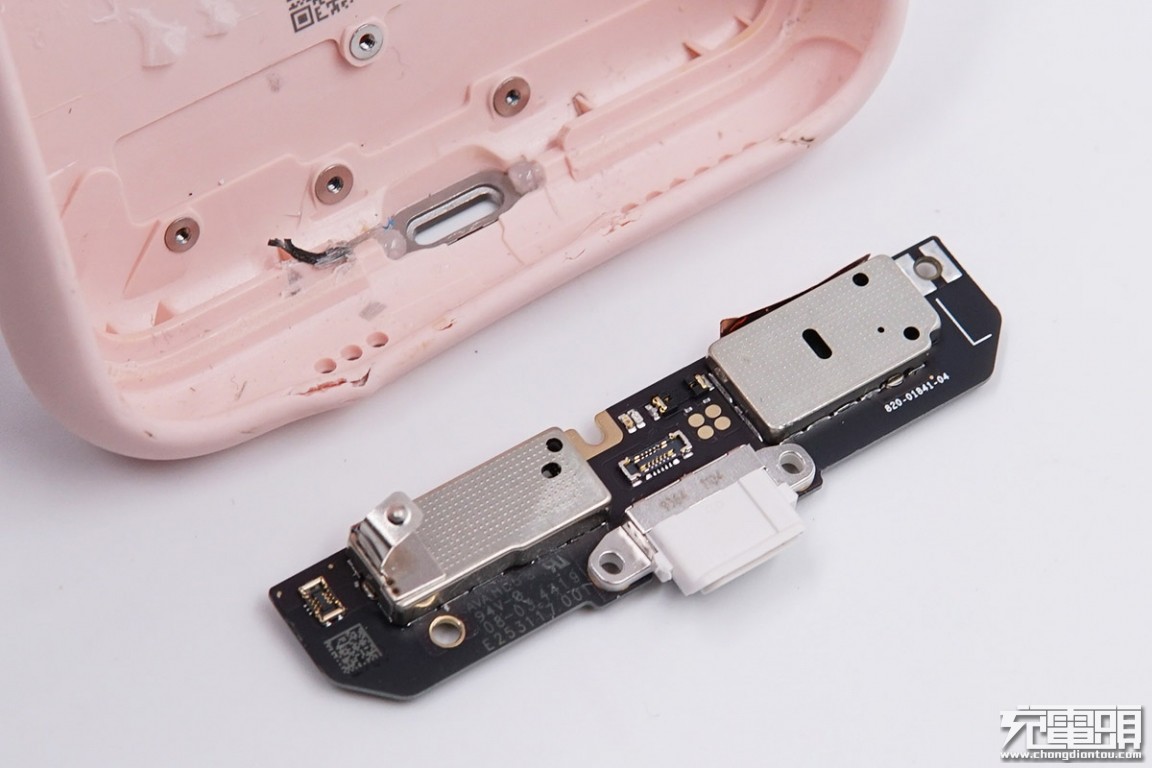

拆解下PCB。充电头网通过对比发现，iPhone 11 Pro版本相比iPhone 11和iPhone 11 Pro Max这两款，产品PCB尺寸有所缩小。这是因为该版本智能电池壳产品本体尺寸比另两款小，所以受体积限制，PCB尺寸也需随之做出调整。

正面两块屏蔽罩下方为芯片所在位置。

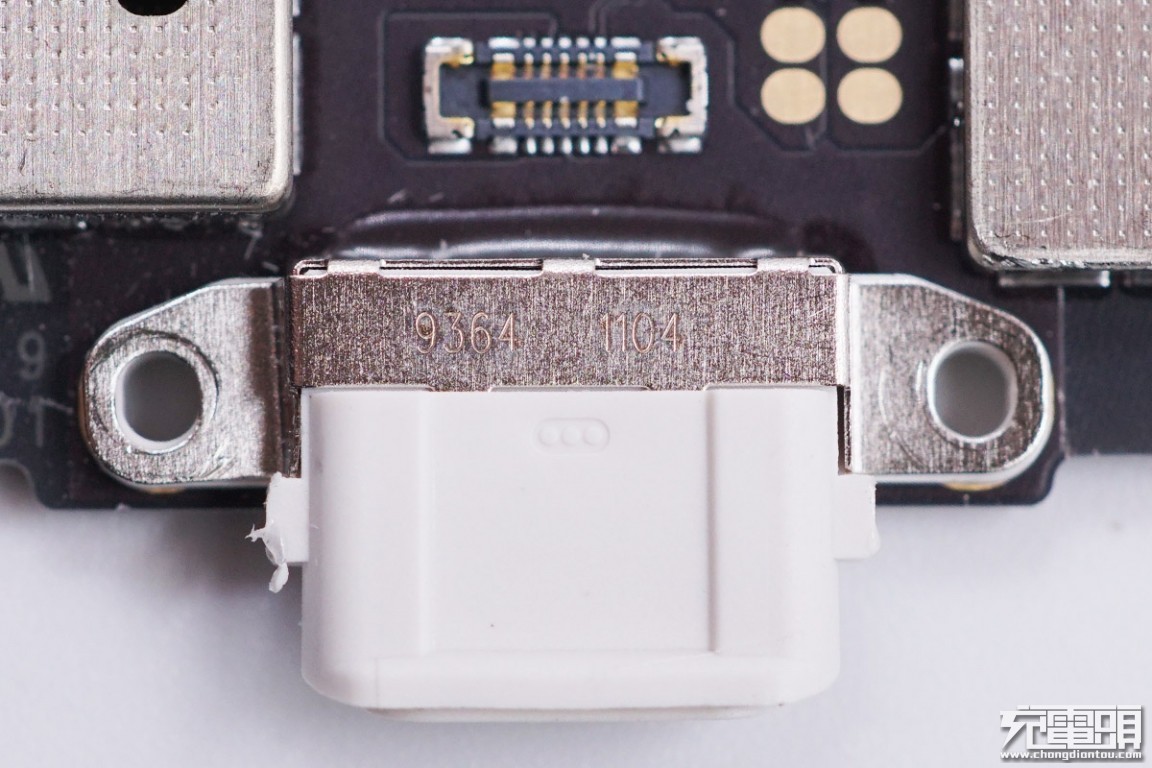

粉色和白色版本的智能电池壳Lightning母座为白色，而黑色版本的智能电池壳Lightning母座则为同款黑色，细节好评。

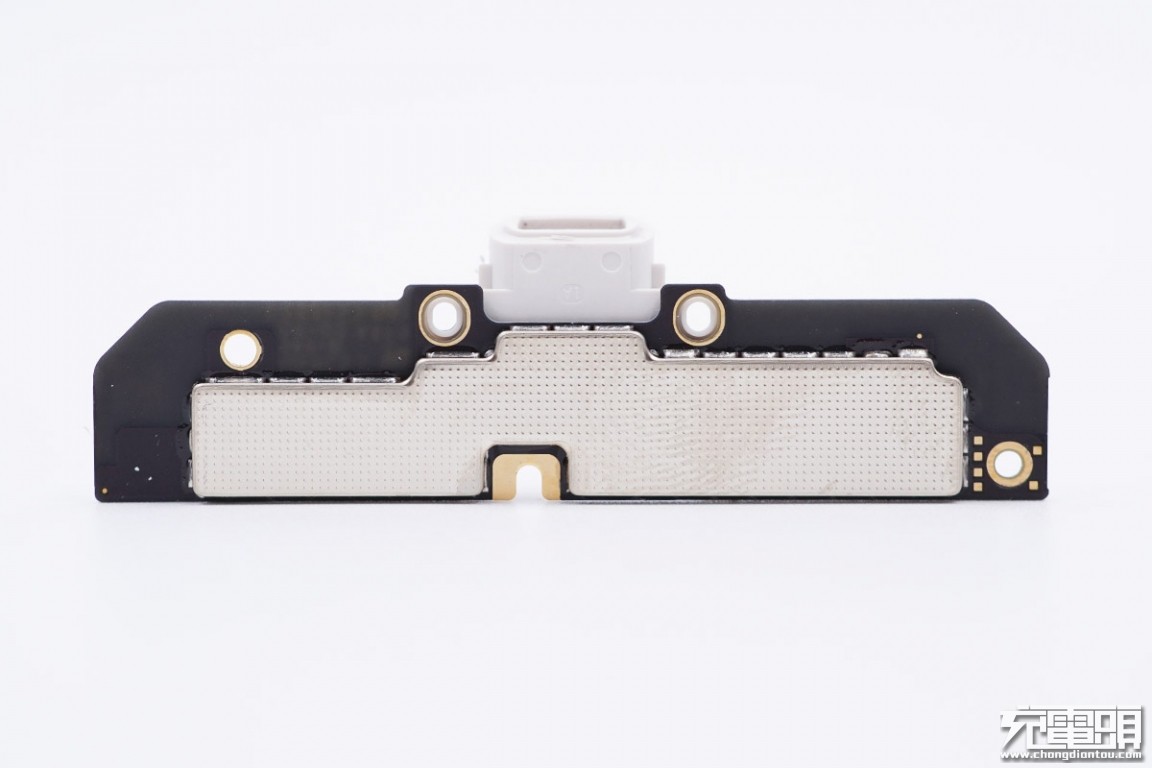

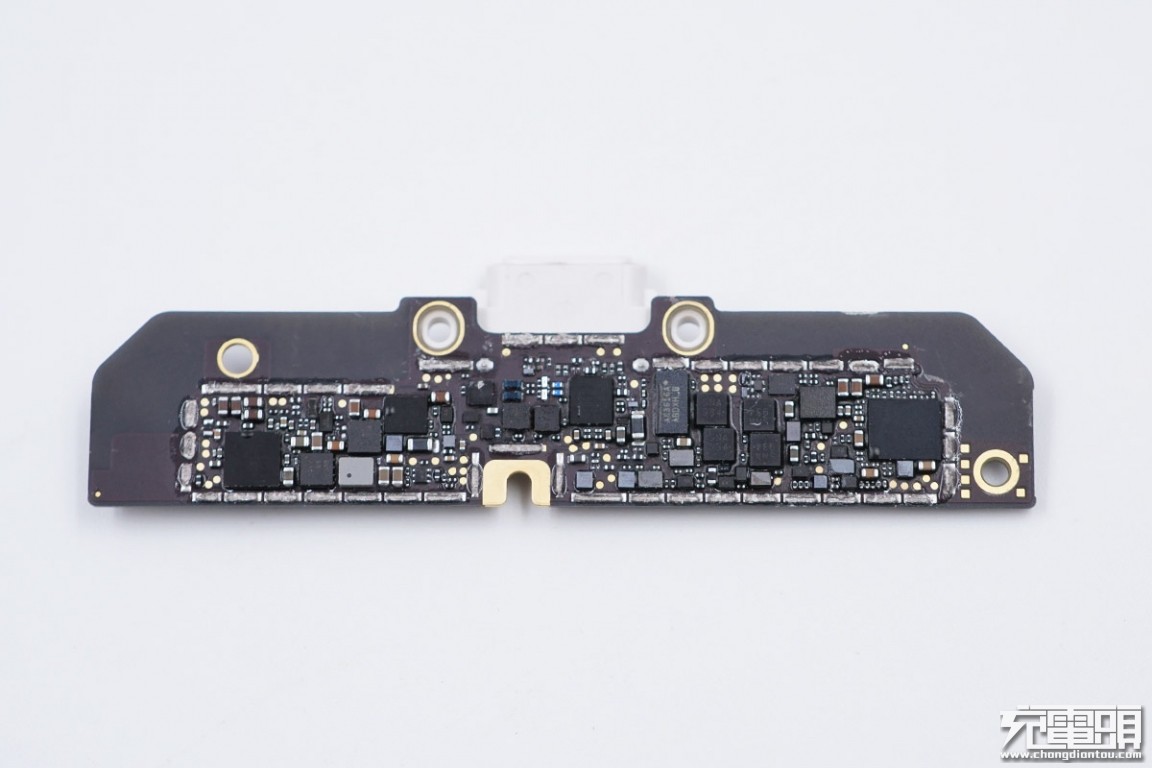

PCB板背面也有一长条屏蔽罩，背面屏蔽罩表面贴有铜箔。

撕掉铜箔，露出屏蔽罩本体。

去掉屏蔽罩的电路板正面特写。左边屏蔽罩内部是无线充电接收部分，右边屏蔽罩内部为升降压电路。

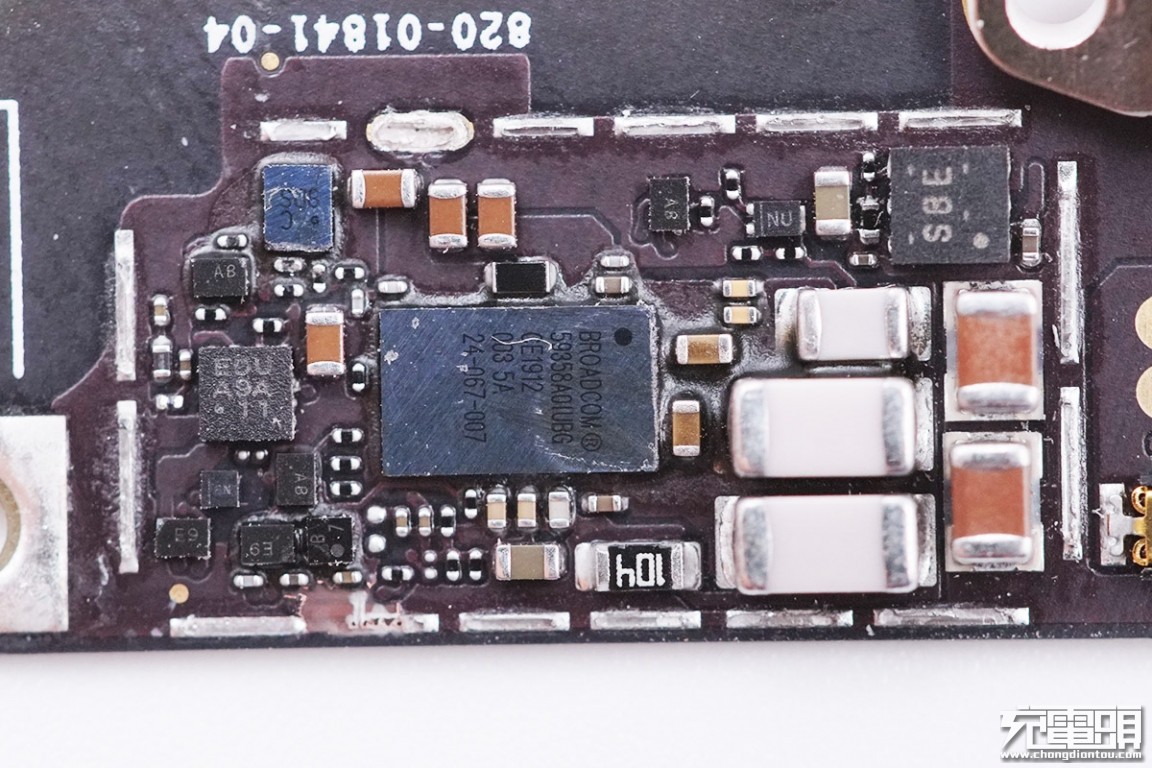

PCB正面左边屏蔽罩内部是无线充电接收部分，有一颗接收芯片和NPO谐振电容。

TI TPS715A01，可调电压稳压器，2×2 SON封装。

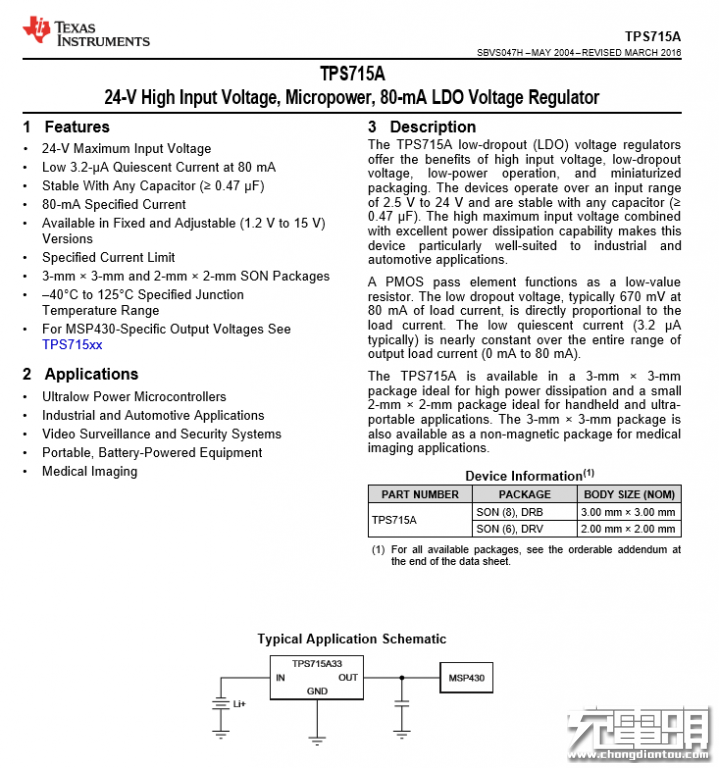

TI TPS715A01 详细资料。

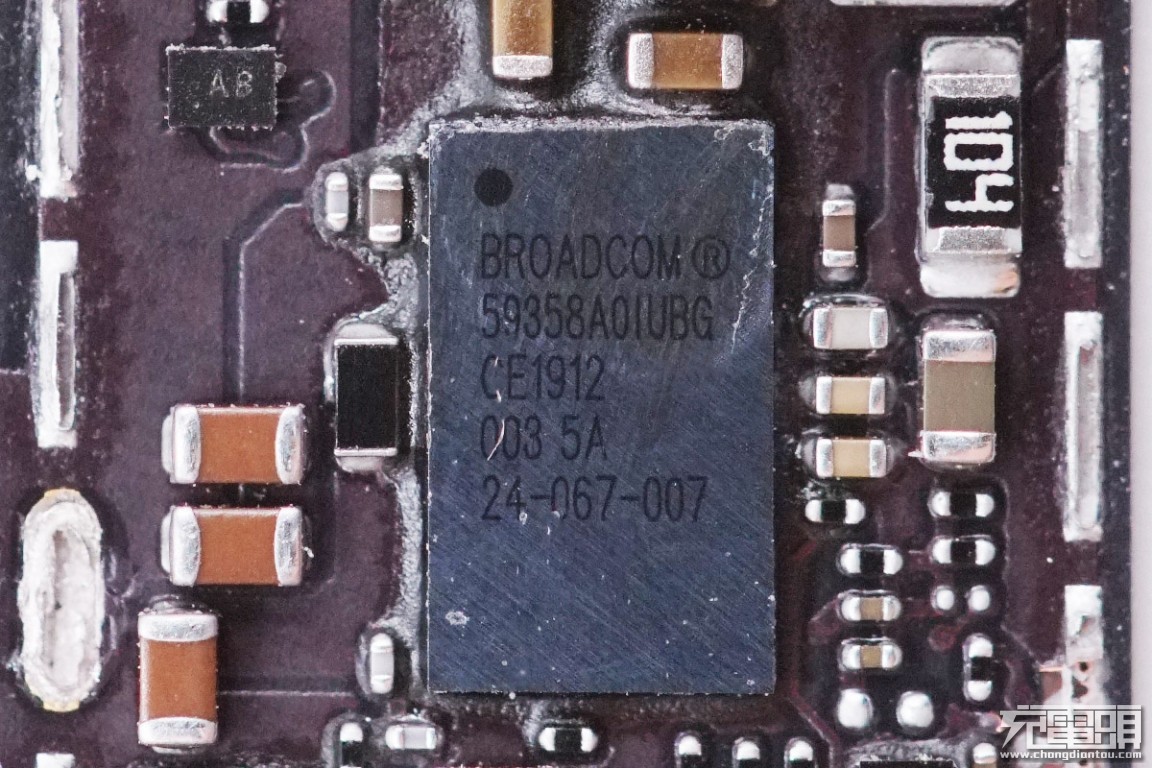

无线充电接收芯片：博通（Broadcom）BCM59358。与第二代Apple Pencil的无线充芯片型号一致。

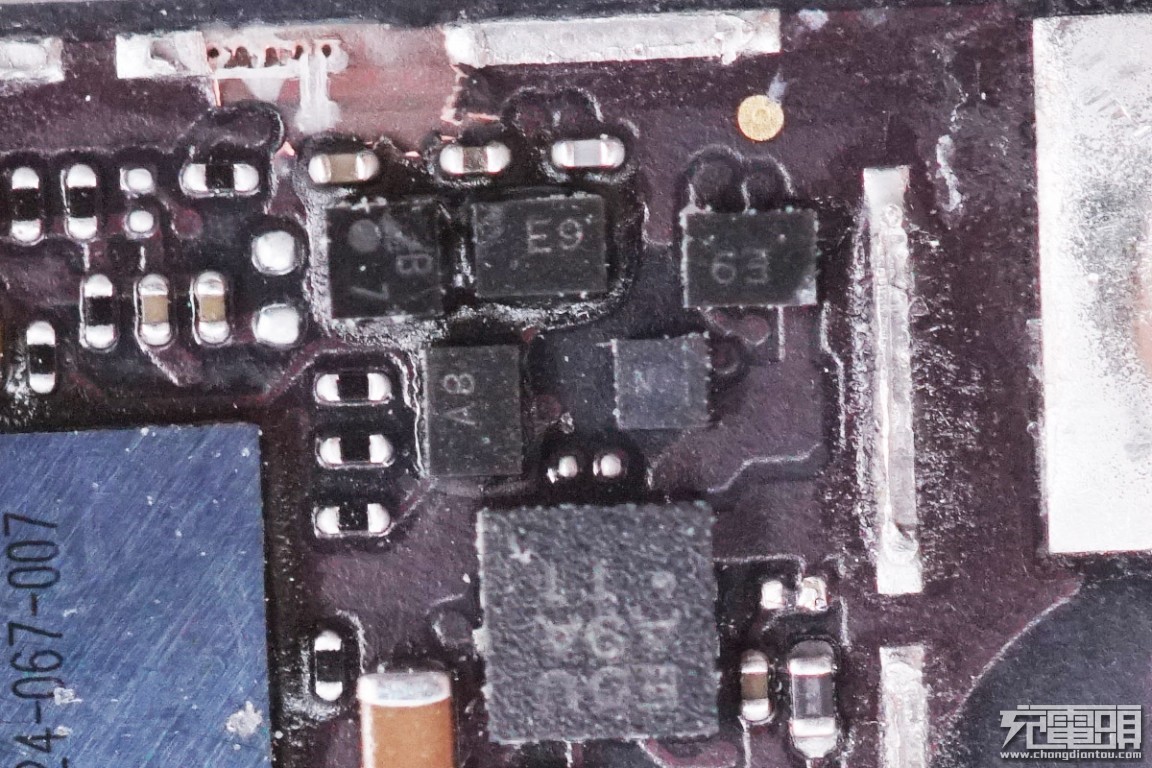

丝印E9的芯片。

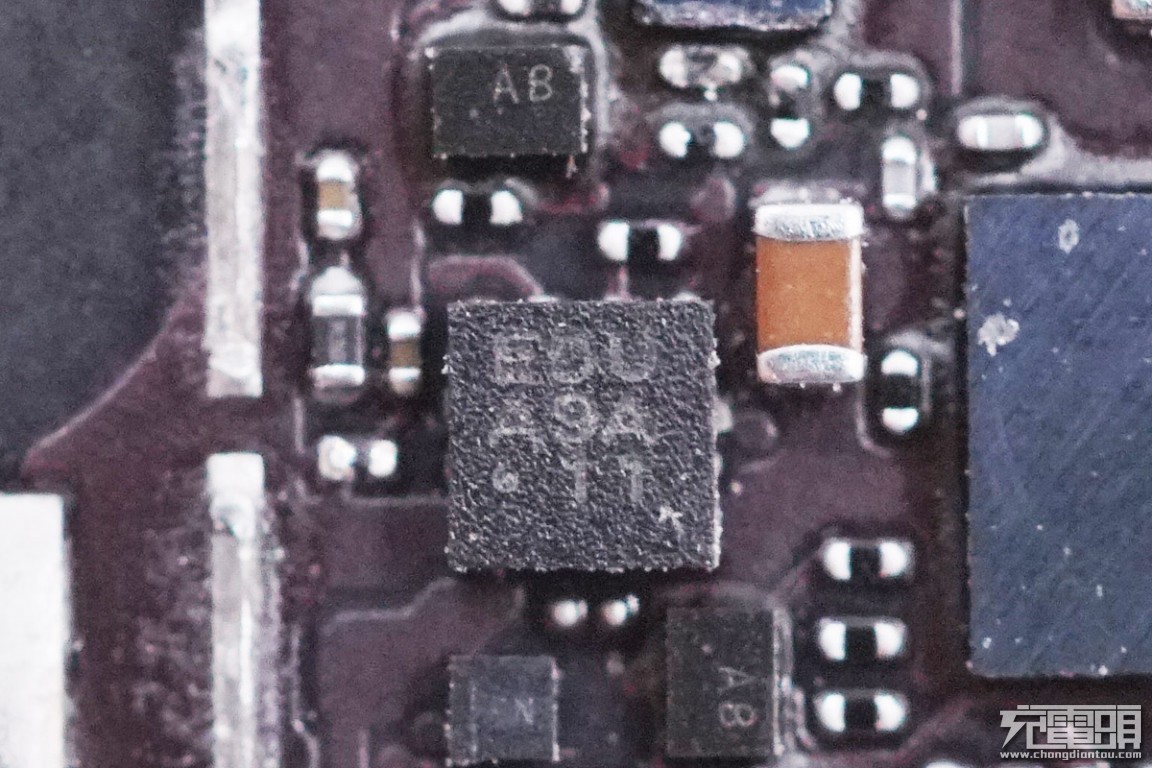

丝印EDU的芯片。

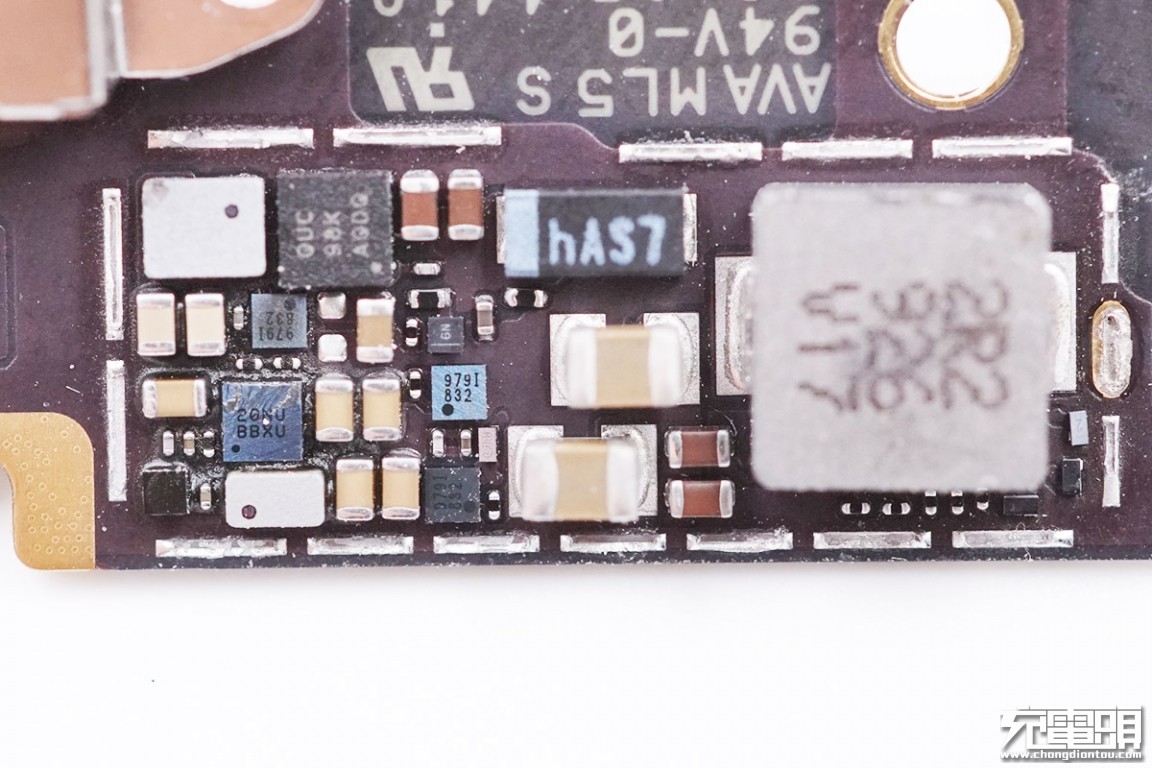

PCB正面右边屏蔽罩内为升降压电路，有一颗电感和芯片电容等。

2R2合金电感。

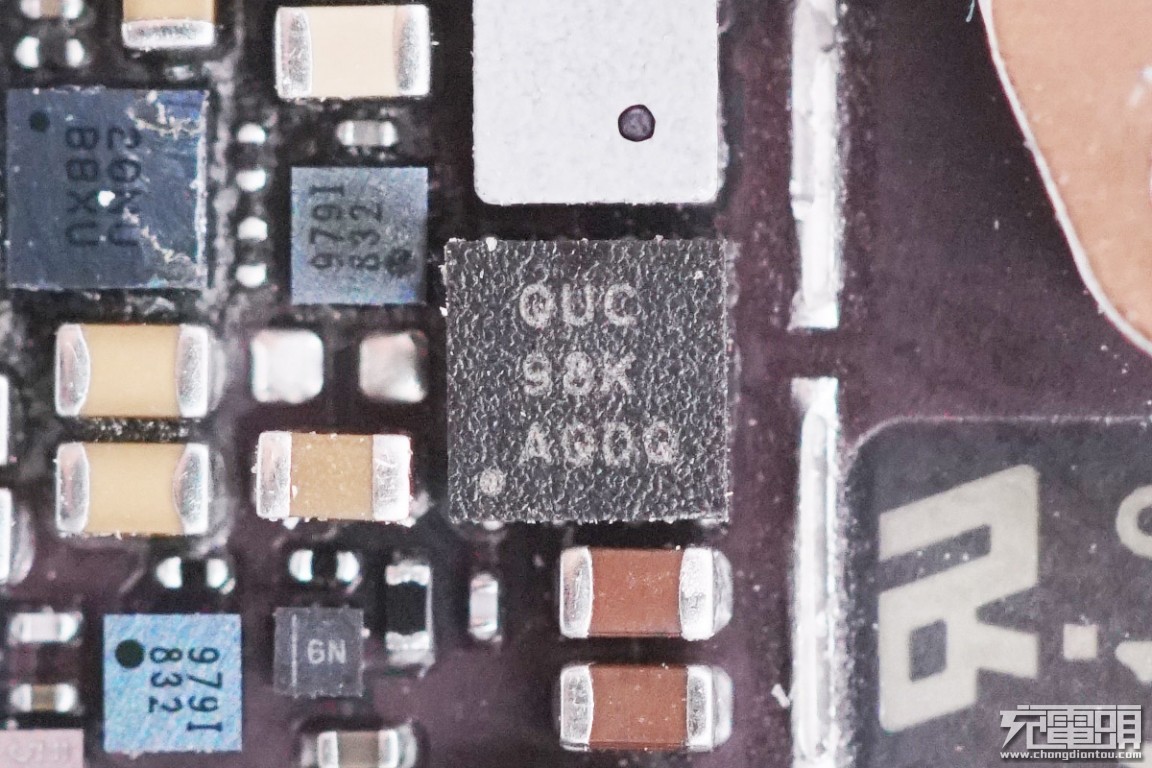

TI TPS62162 3.3V输出的同步降压转换器，丝印QUC。

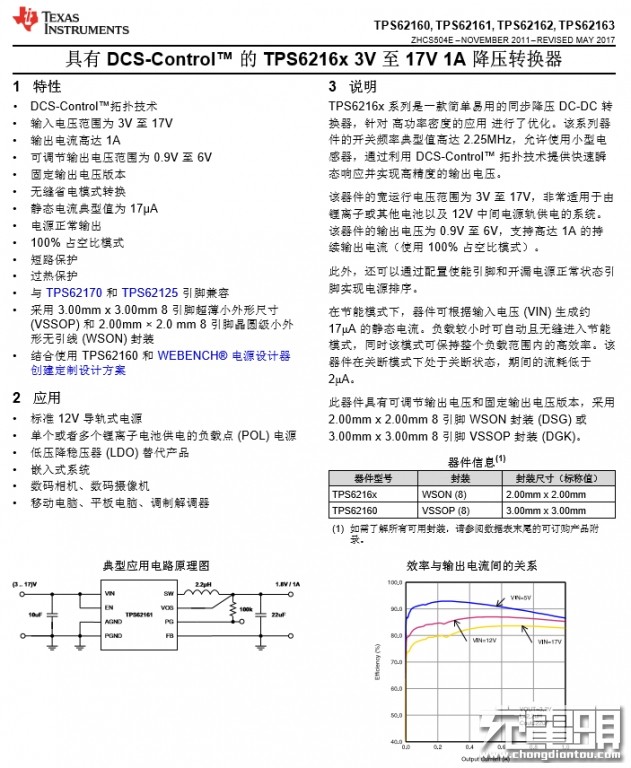

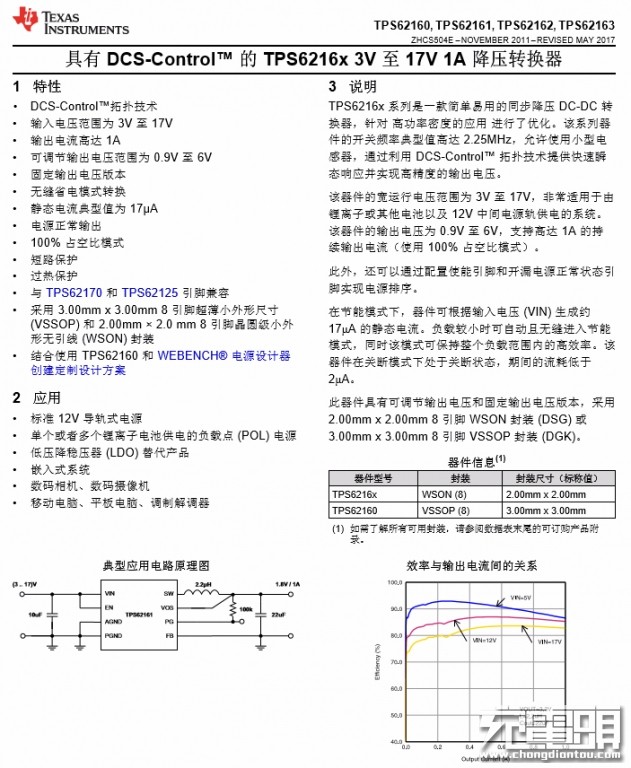

TI TPS62162 详细资料。

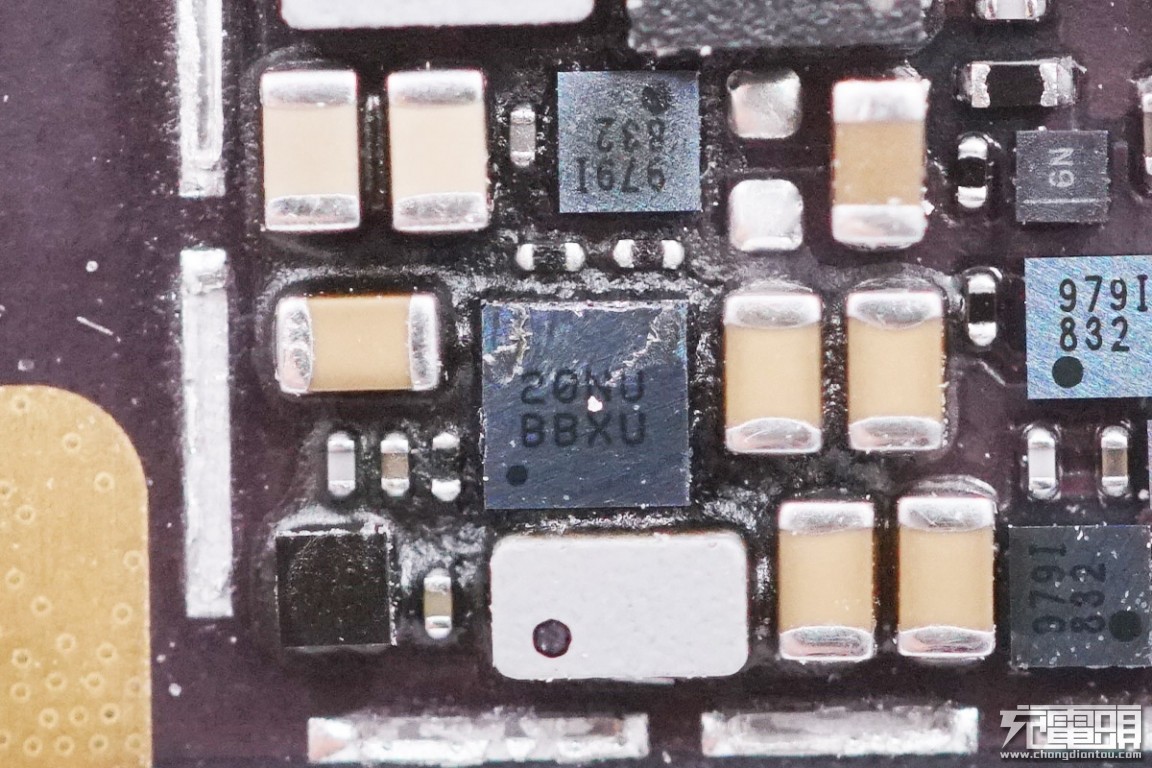

丝印20NU的开关降压芯片，下面是降压电感。

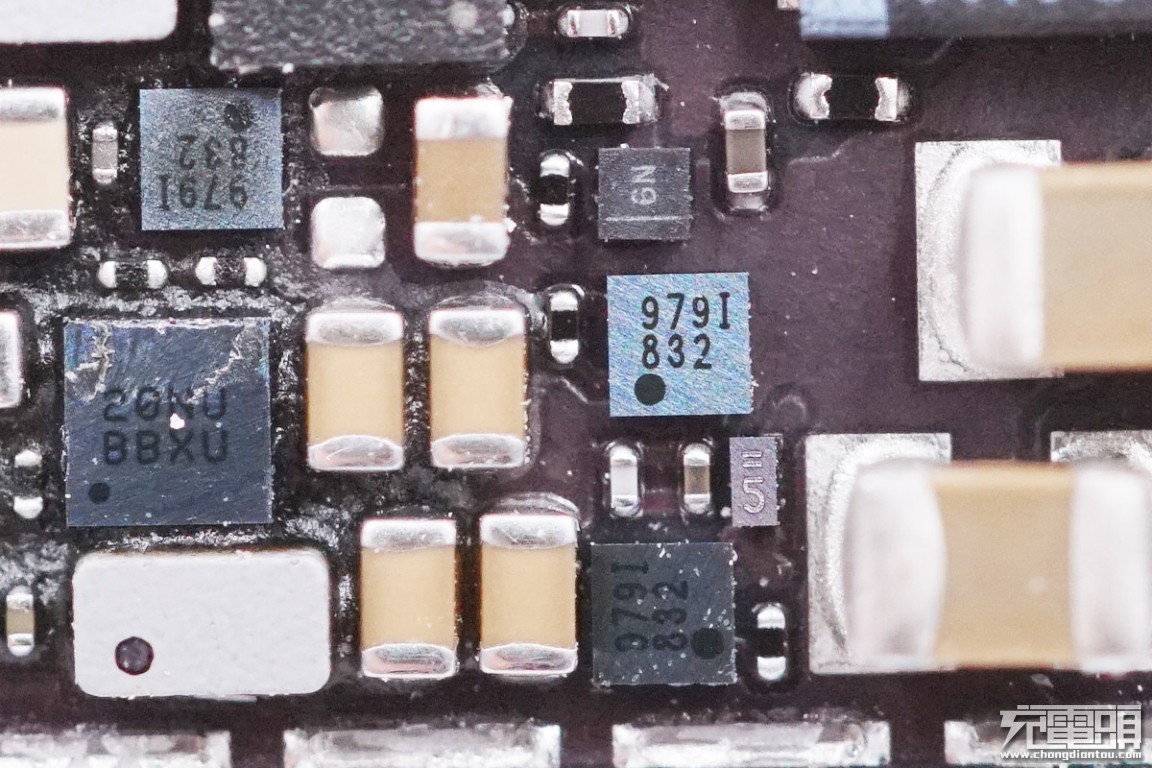

丝印979I的芯片。

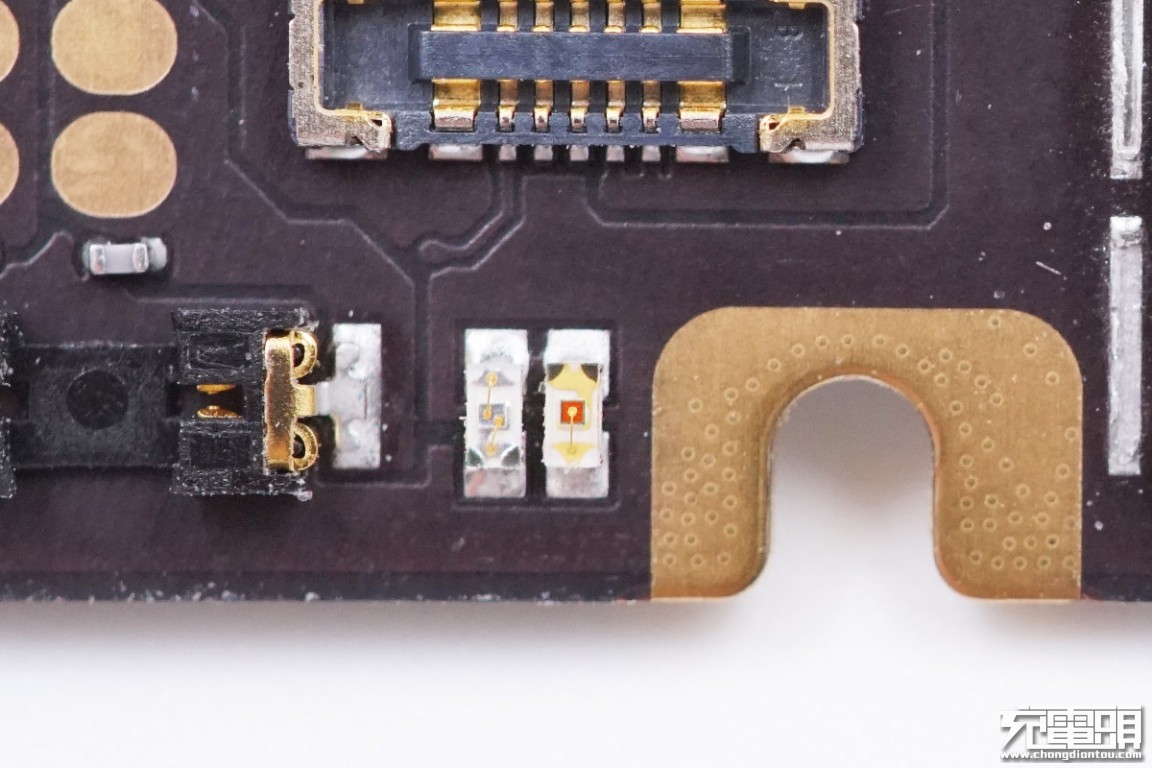

两颗不同颜色的LED指示灯位于PCB正面中间位置。

接着看PCB背面屏蔽罩内部。去掉屏蔽罩的电路板背面特写。

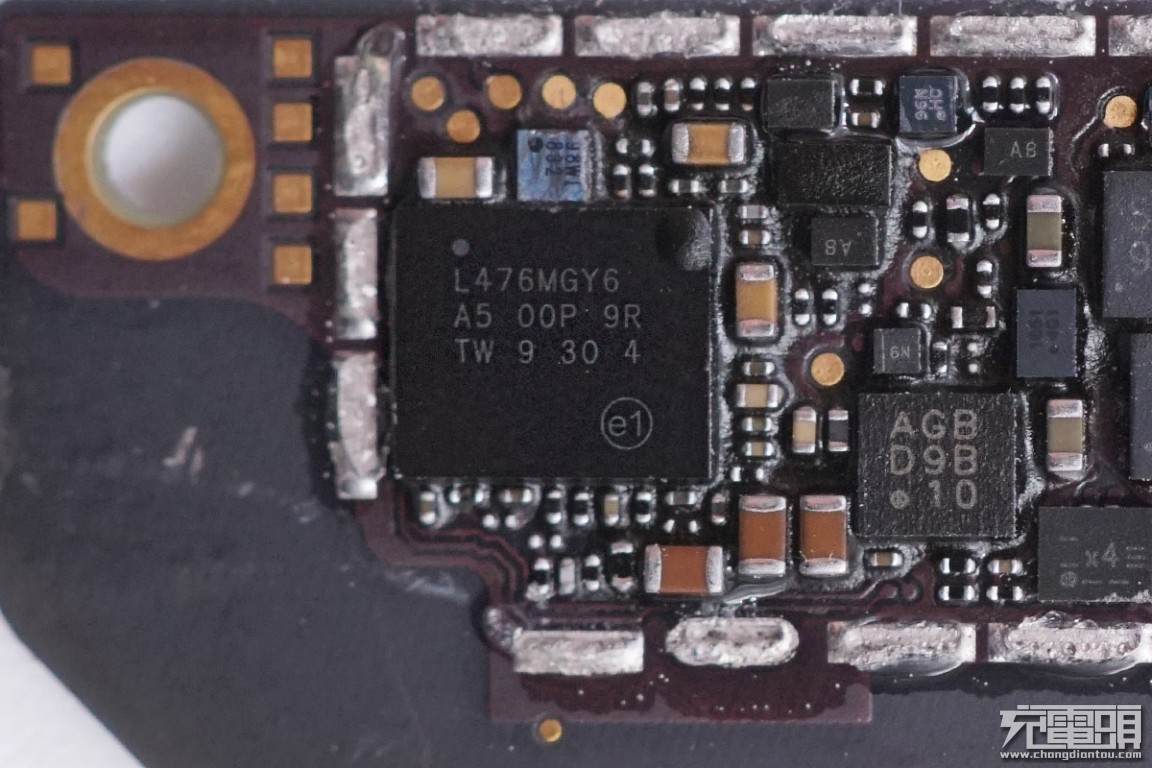

ST STM32L476MG单片机，采用WLCSP81封装，用于整机控制及通信。

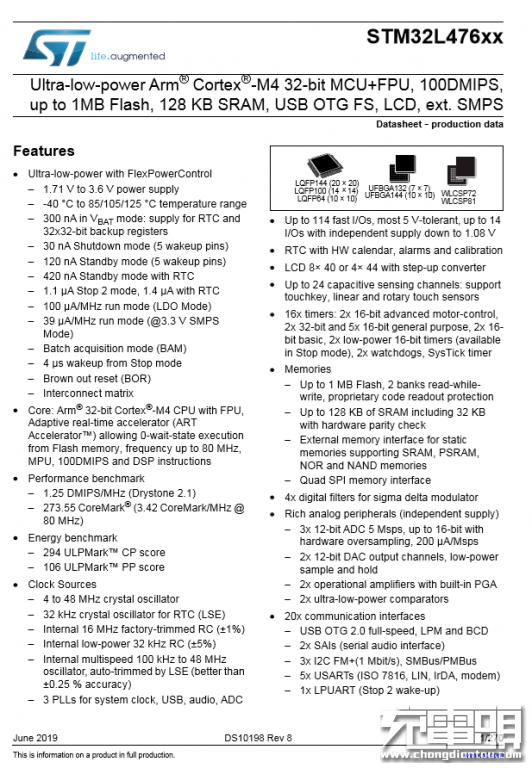

ST STM32L476MG 详细资料。

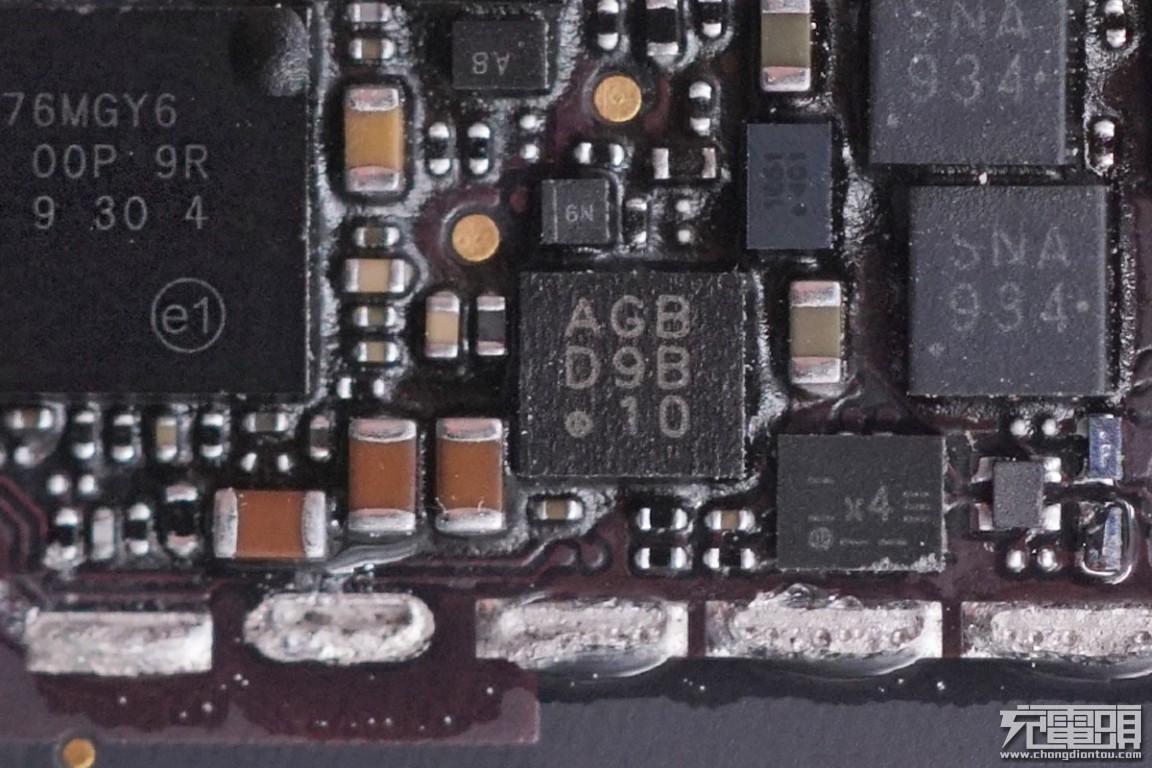

丝印 AGB的IC。

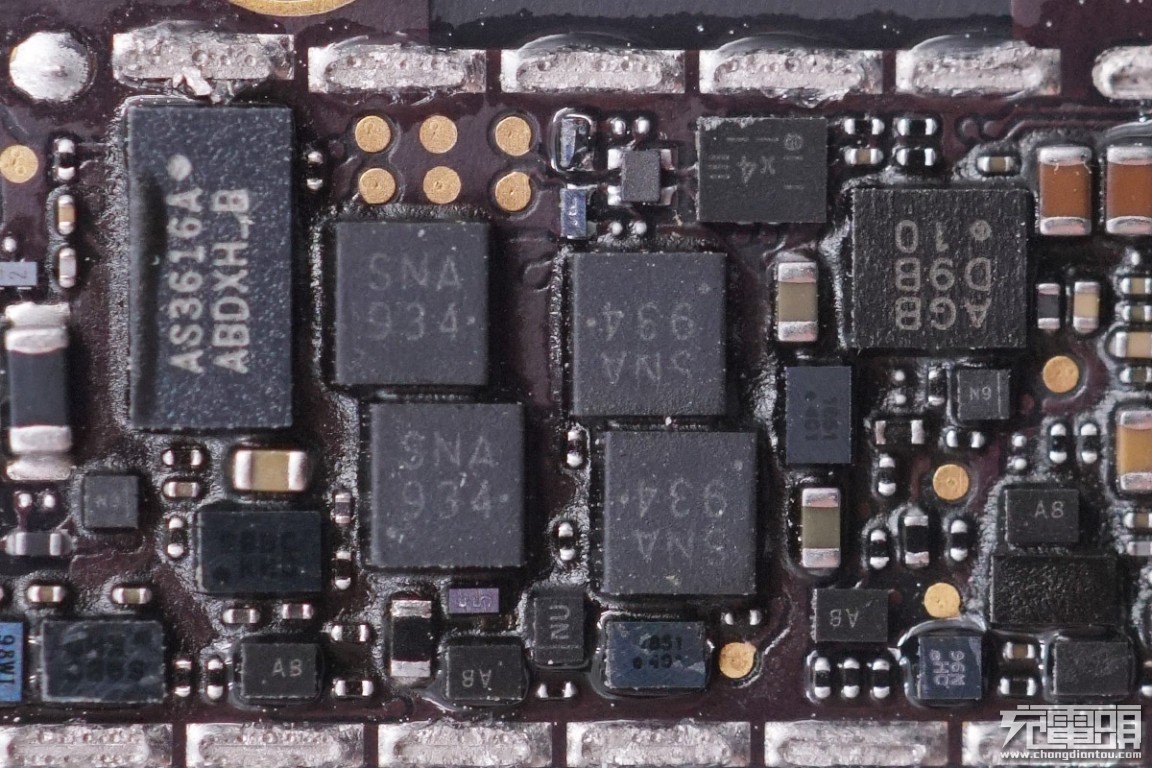

同步升降压的四颗MOS管，丝印SNA。

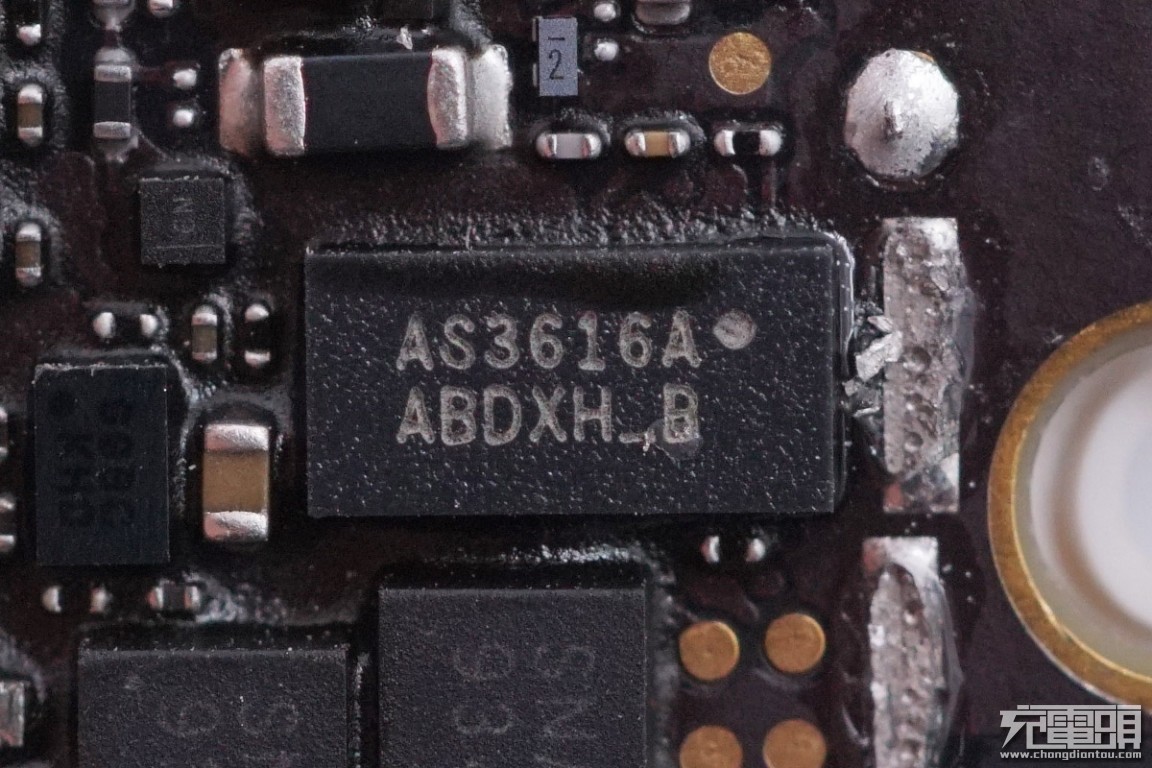

AS3616A苹果C94端子芯片，焊接在PCB上。相对于以往使用多颗元器件组合C48、E75端子芯片，C91、C94芯片设计集成度更高并且可以支持USB PD快速充电。

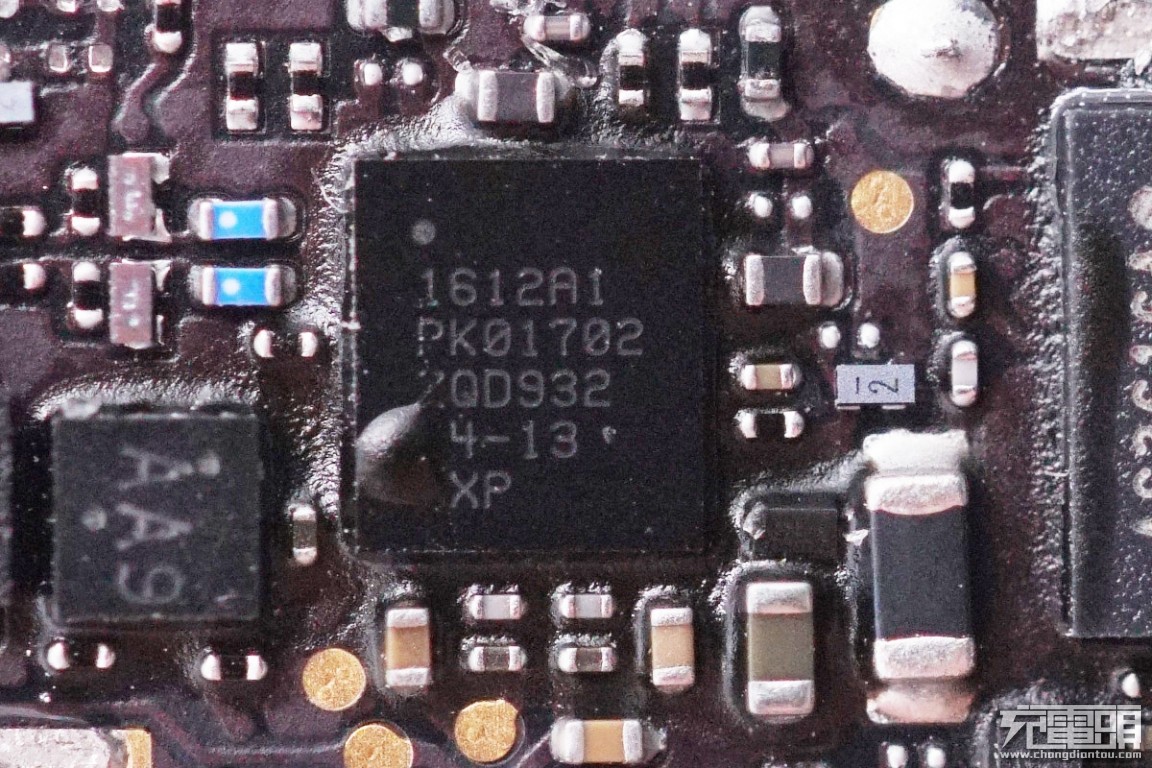

NXP 1612A1 定制料号，在iPhone里面也有使用。

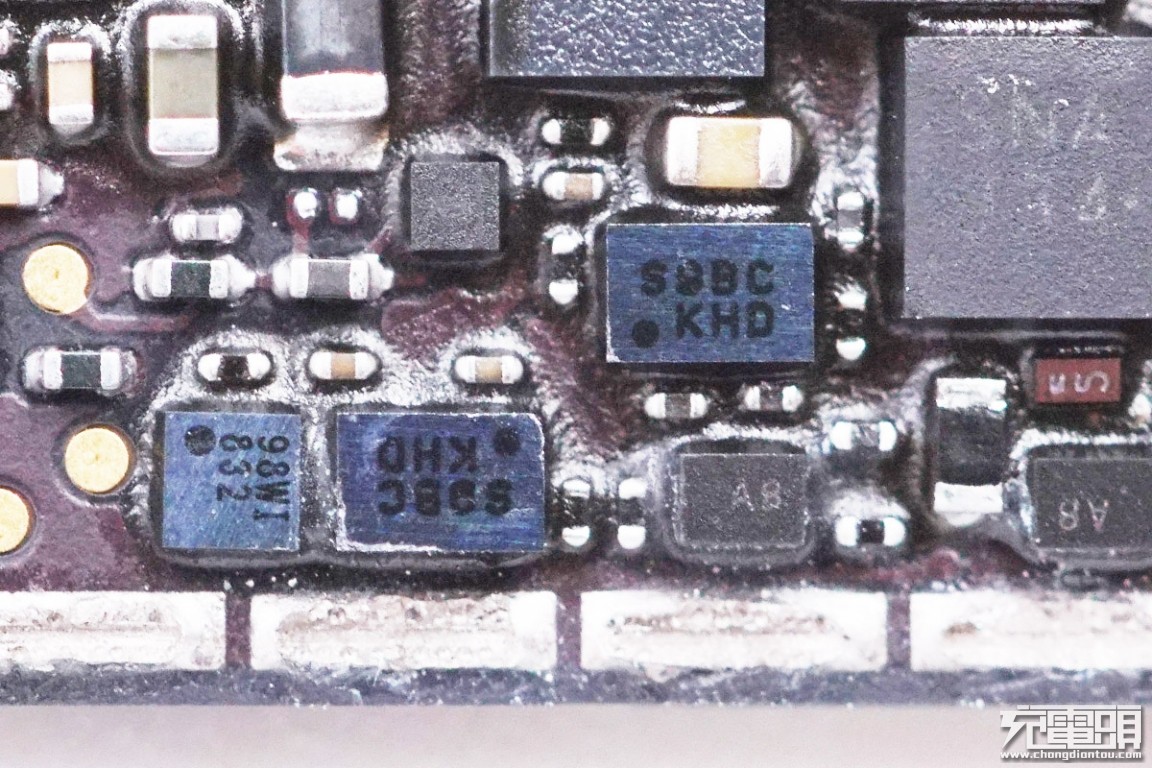

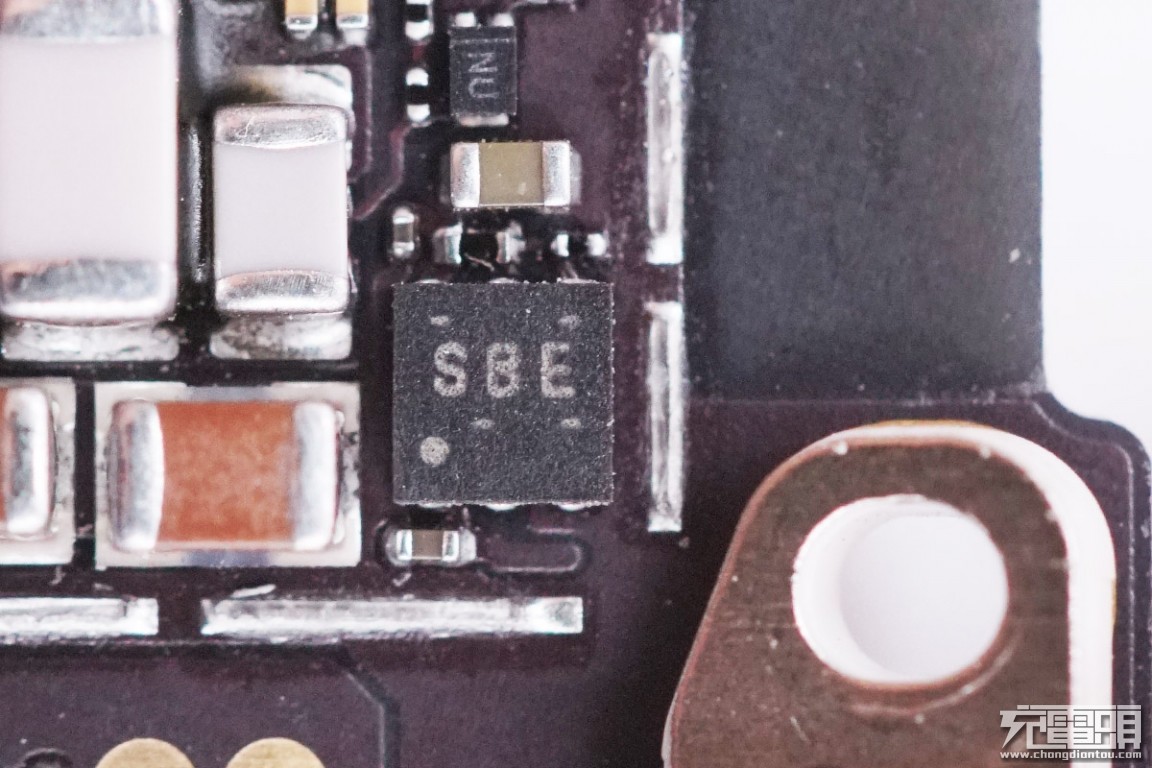

丝印S9BC的芯片。

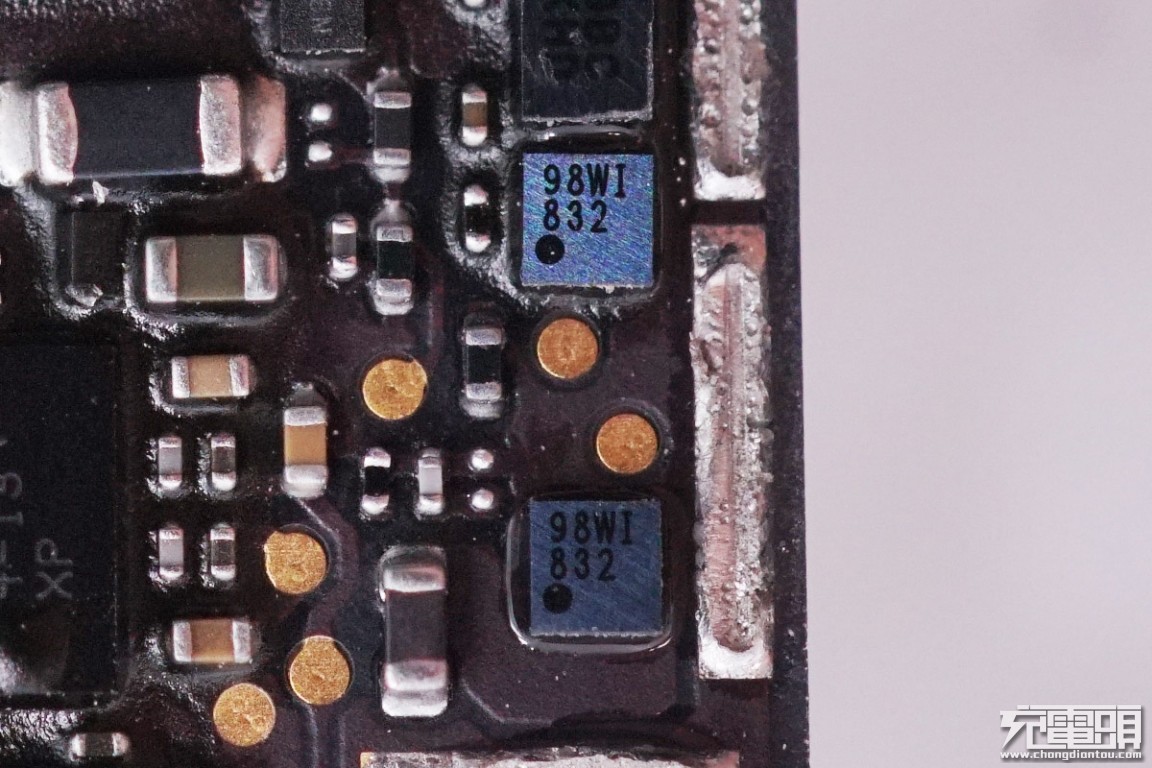

丝印98WI的芯片。

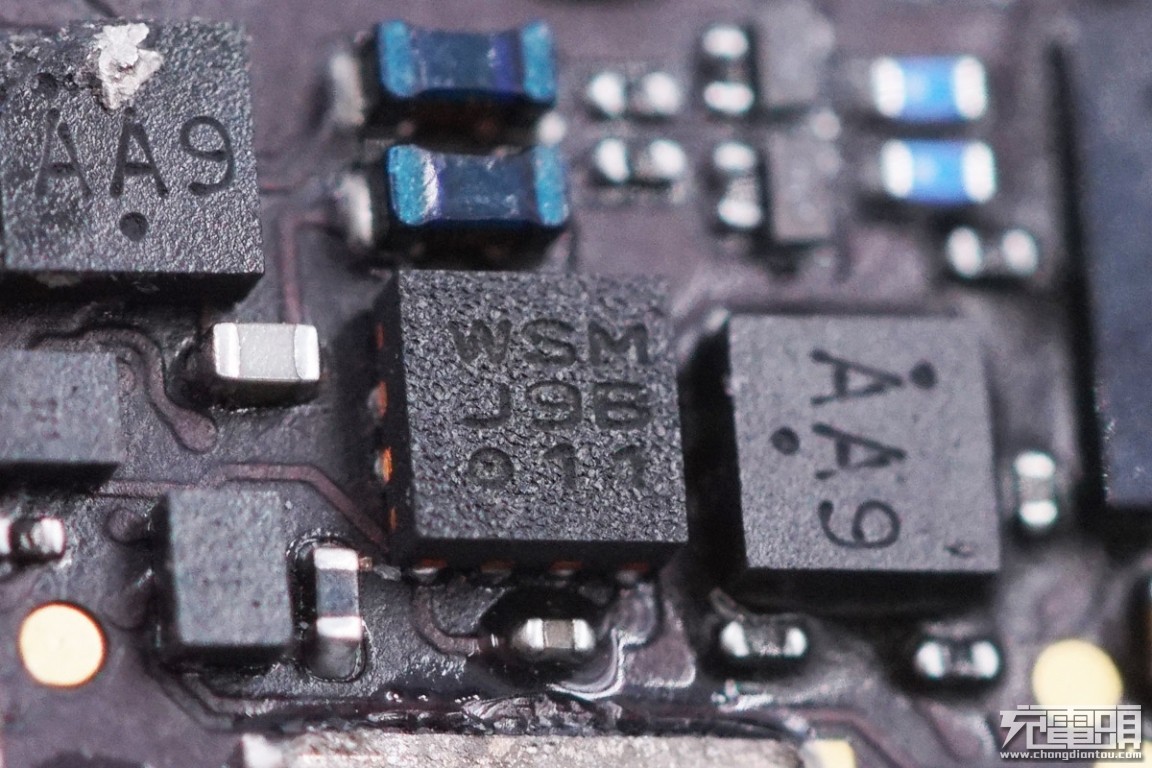

丝印WSM的芯片。

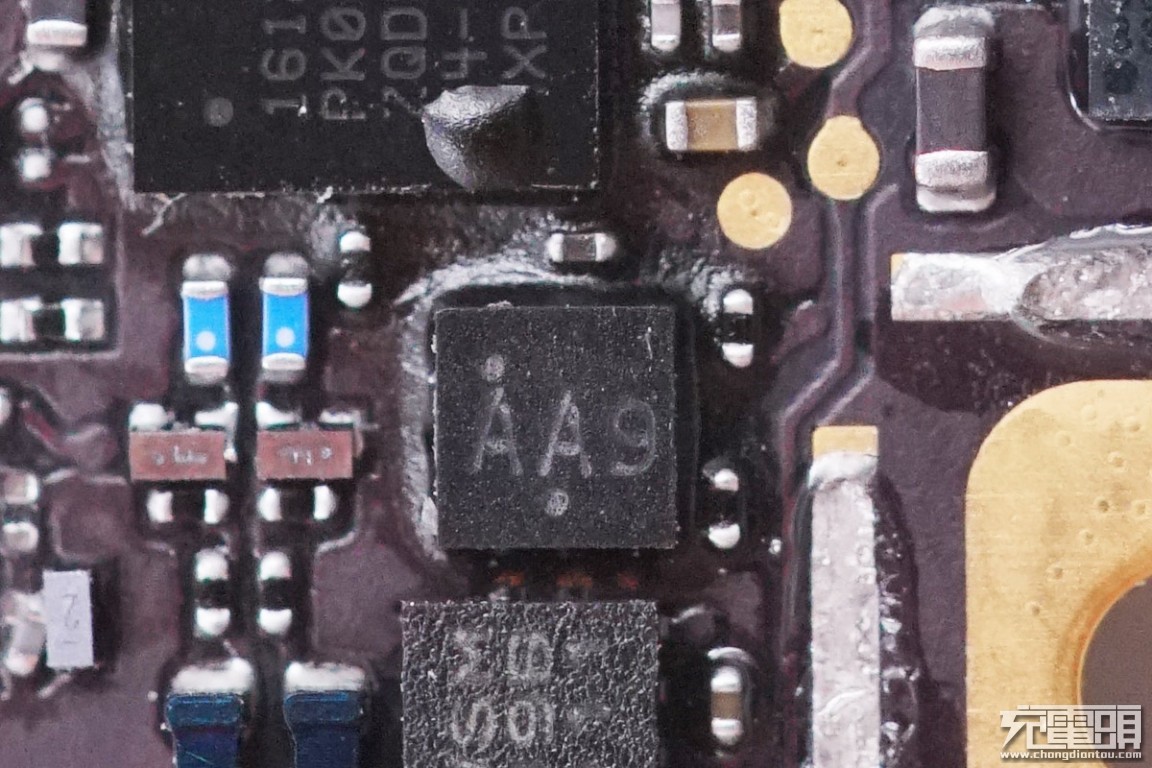

丝印AA9的芯片。

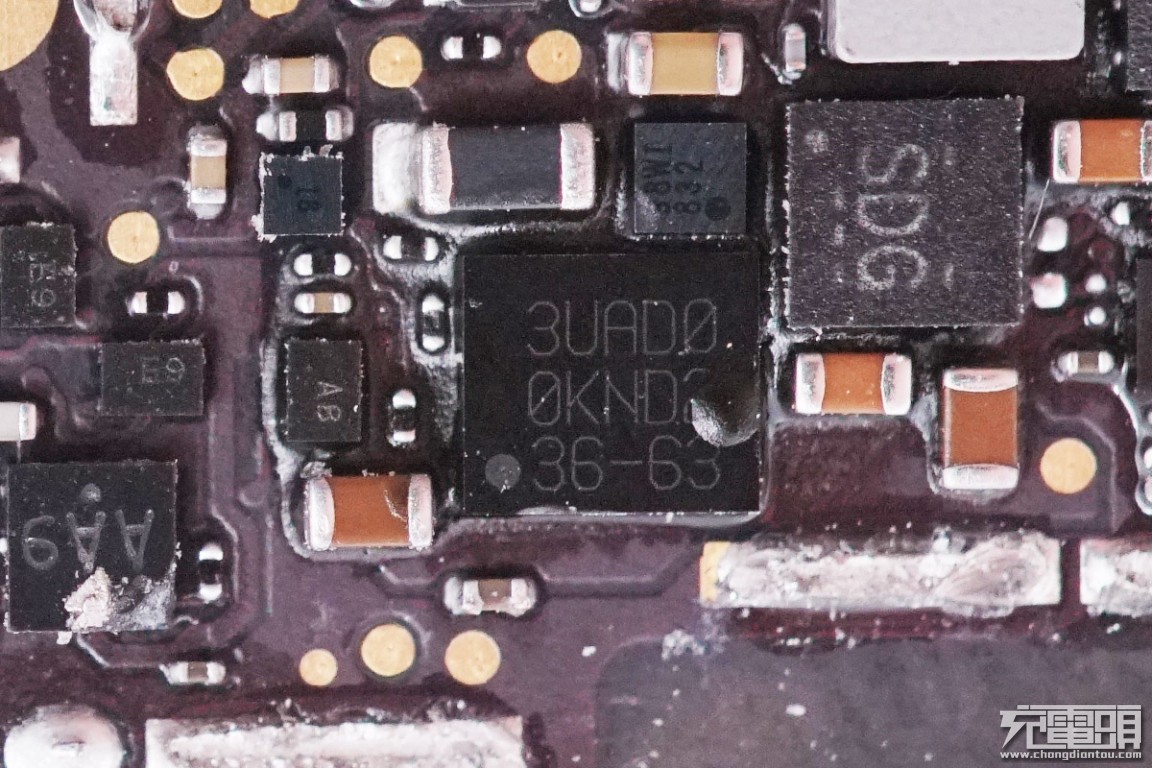

丝印3UAD0的芯片。

TI TPS70933DBV 2×2 SON封装，3.3V LDO。

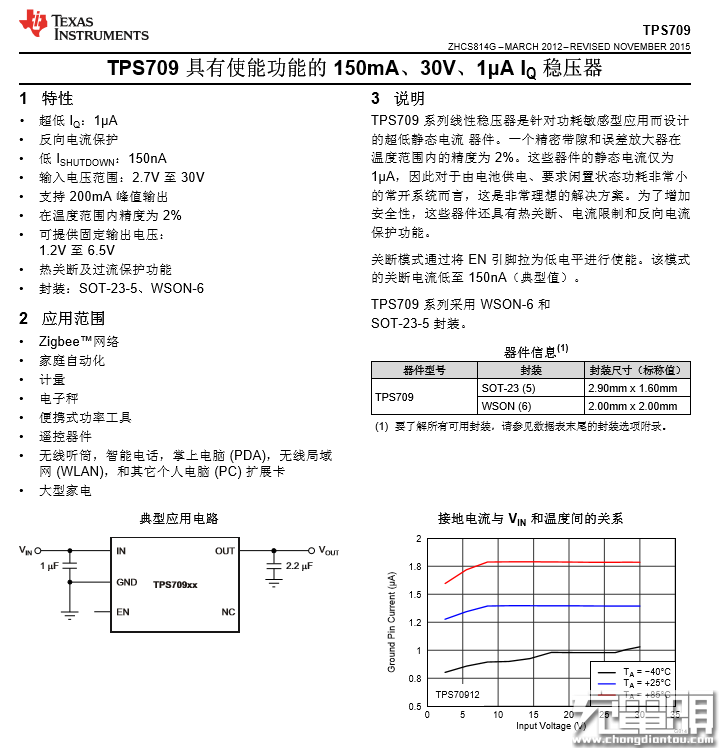

TI TPS70933DBV 详细资料。

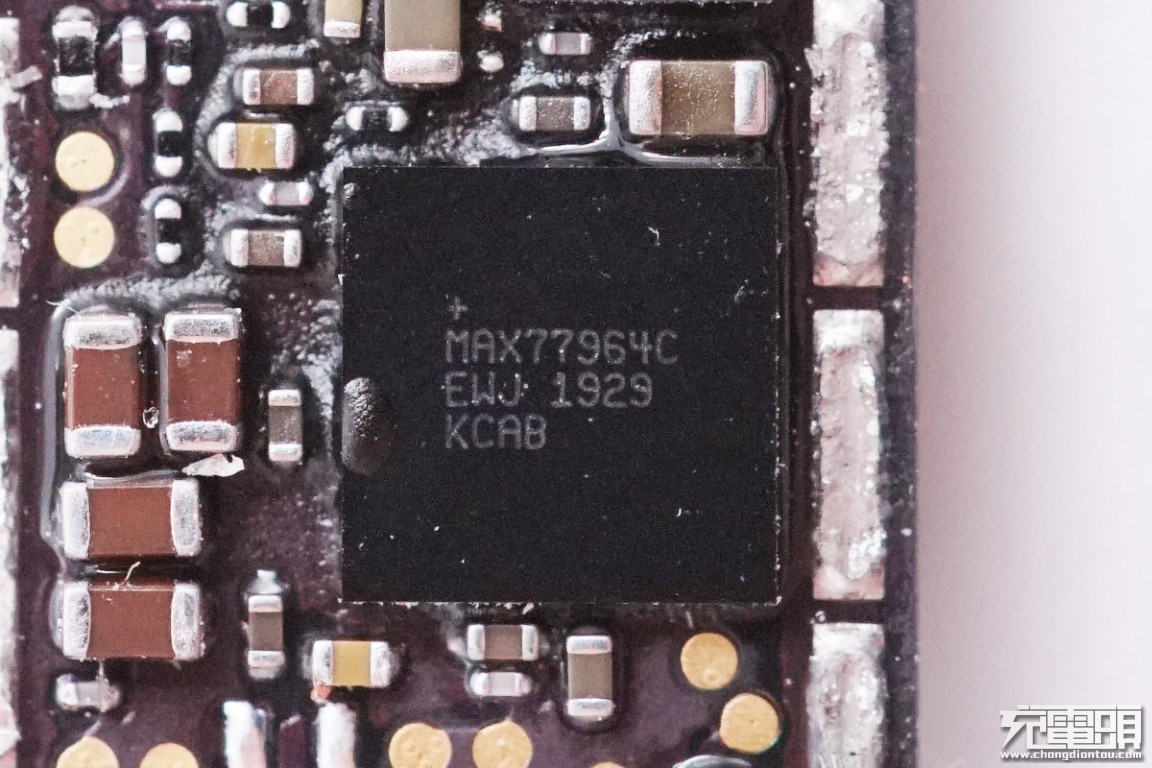

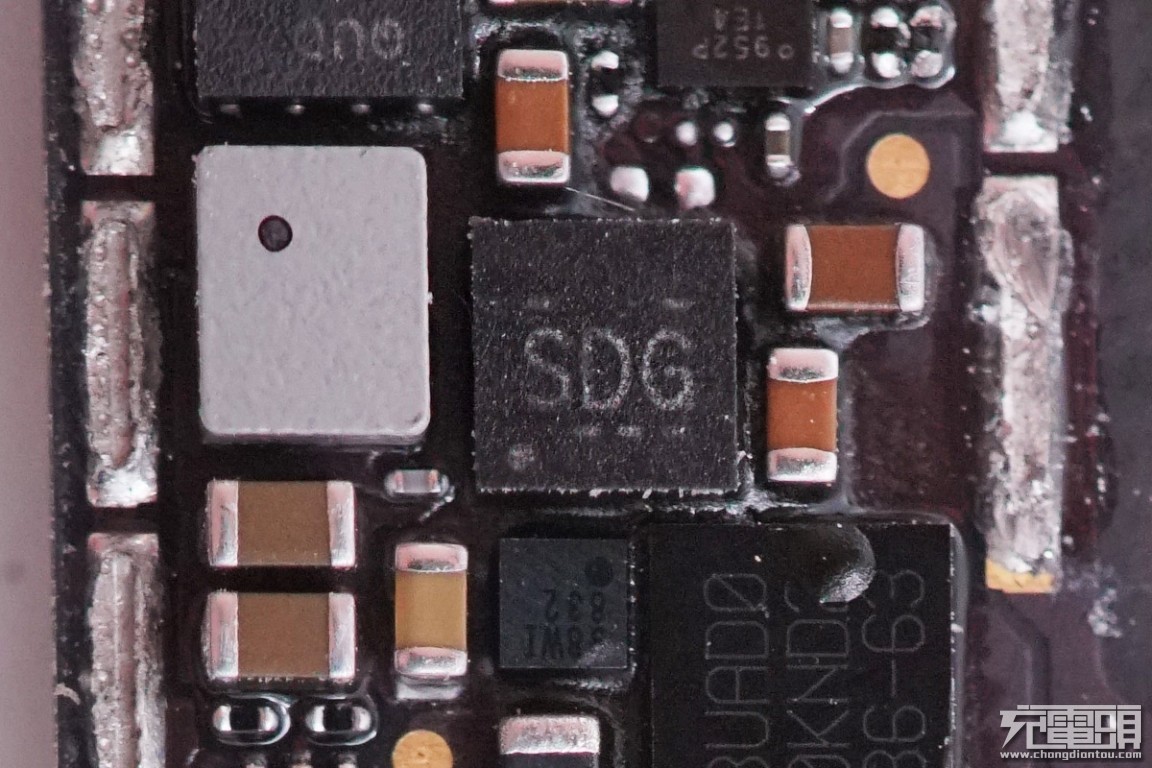

MAX77964 美信官方无信息。

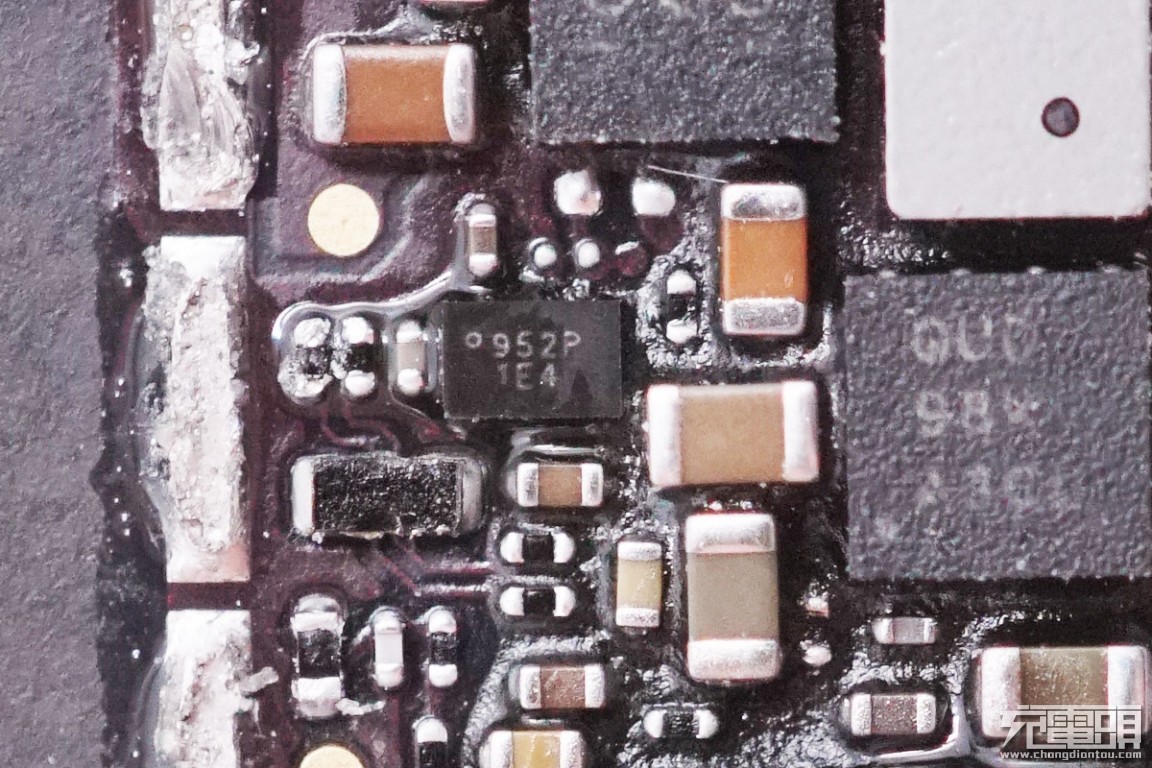

丝印952P的芯片。

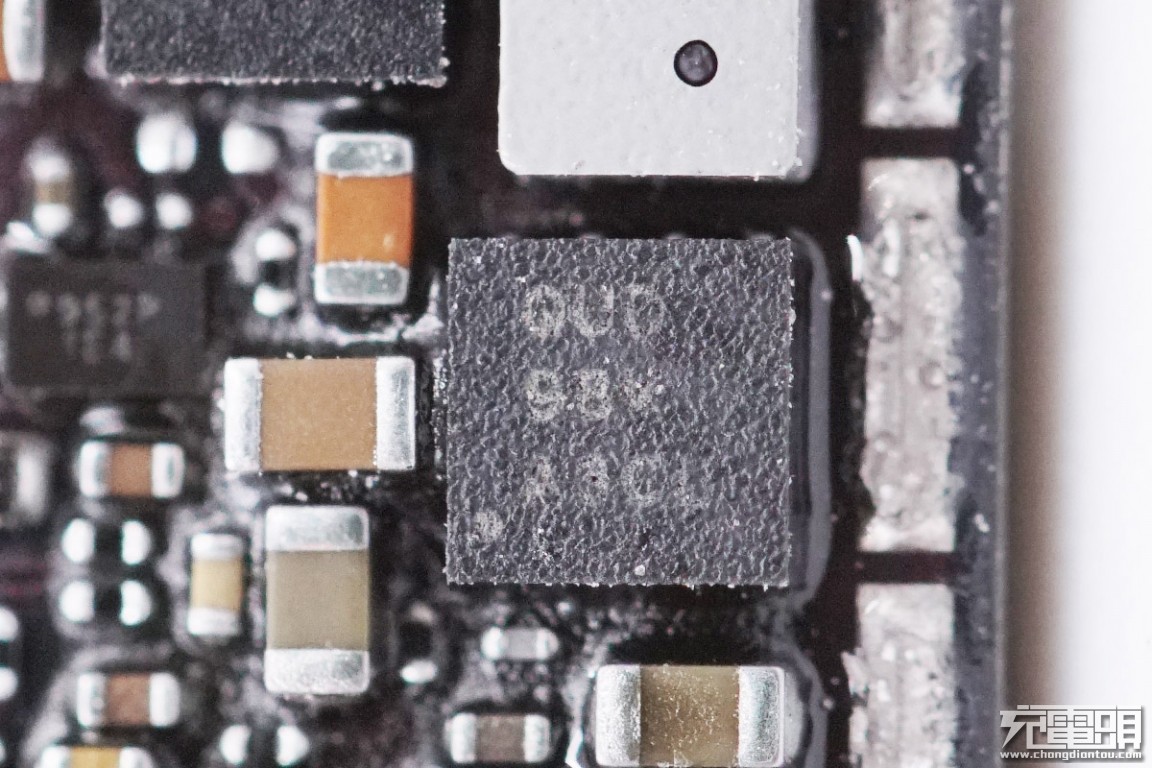

TI TPS62163 5V输出的同步降压转换器，丝印QUD。

TI TPS62163 详细资料。

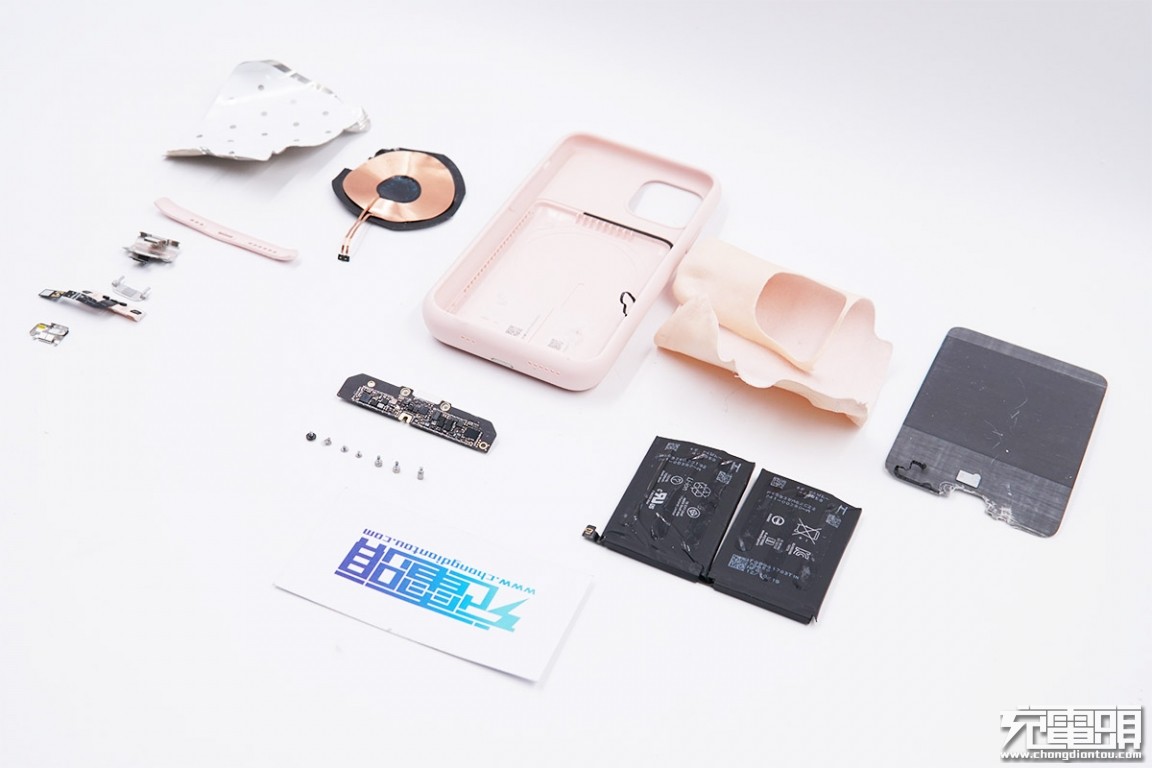

拆解全家福。

三、充电头网拆解总结

iPhone 11 Pro Smart Battery Case智能电池壳，由于产品体积比iPhone 11和1 1Pro Max这两款要小不少，因此内部PCBA尺寸有所缩小，上面的芯片布局也随之做出了明显的调整，但功能以及性能与另两款保持一致。

而与往年的iPhone XS版本相比，iPhone 11 Pro智能电池壳依然搭载两大热门的USB PD快充和Qi无线充电技术，新增相机按钮，电池容量更大，功能更强。所以内部结构也相比往年版本更为复杂，产品做工依然保持苹果一贯的制造水准。

苹果新款智能电池壳采用2串电池结构，内置同步升降压电路，在为内置电池和手机充电时，都能得到较高的转换效率，内置C94端子芯片，支持USB PD快充。

无线充电接收线圈采用了多股绕线的超薄线圈，辅以导热材料，这些都有助于改善无线充电过程中的充电效率及散热。
