拆解报告：iPhone 11 Smart Battery Case智能电池壳（A2183）

而在2019年11月，苹果则为同年的iPhone 11系列产品线推出升级版的智能电池壳。

三款Smart Battery Case智能电池壳新品容量均为1430mAh，相比上代容量有所提升，除了白色/黑色配色版本外，两款Pro机型版本这次还新增拥有一种粉色的配色版本。这代产品和上代一样，同样支持 USB-PD 快充（输入），并兼容 Qi 无线充电标准（接收），可同时为 iPhone 和电池保护壳进行充电。不同的是，这次电池壳在右侧下方位置新增相机按钮，方便快速启动拍照和视频录制。

该系列新品已在中国大陆地区上市发售，三款智能电池壳售价均为1071元（人民币）。充电头网第一时间下单，为大家带来详细评测拆解。此前我们已经完成iPhone 11 Pro Max版本电池壳的拆解，今天这期要为大家带来的是iPhone 11版本Smart Battery Case智能电池壳的开箱拆解。

一、iPhone 11 Smart Battery Case智能电池壳（A2183）开箱

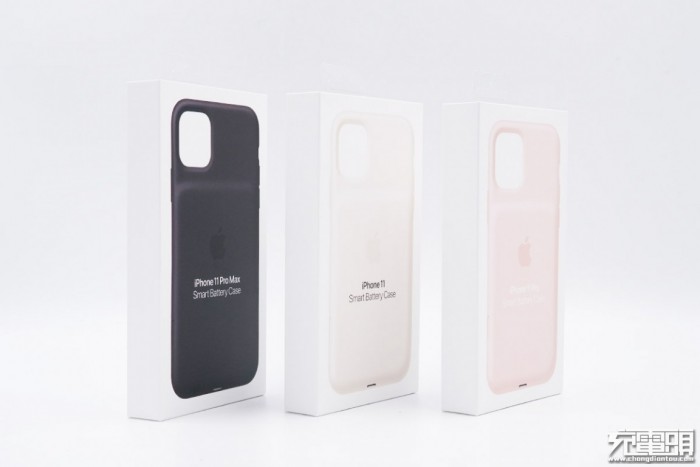

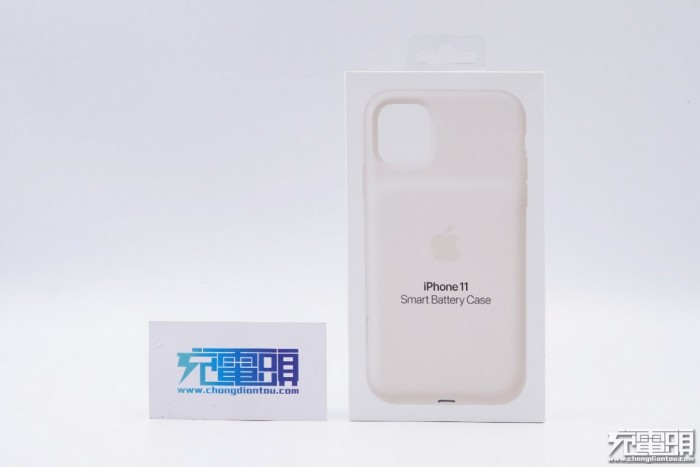

产品依然采用白底包装，上面印有等比例大小的产品外观图，一如既往的苹果设计风格。iPhone 11智能电池壳只有白色和黑色两个颜色版本，比另外两款Pro机型智能电池壳少了一个粉色配色版本选择。

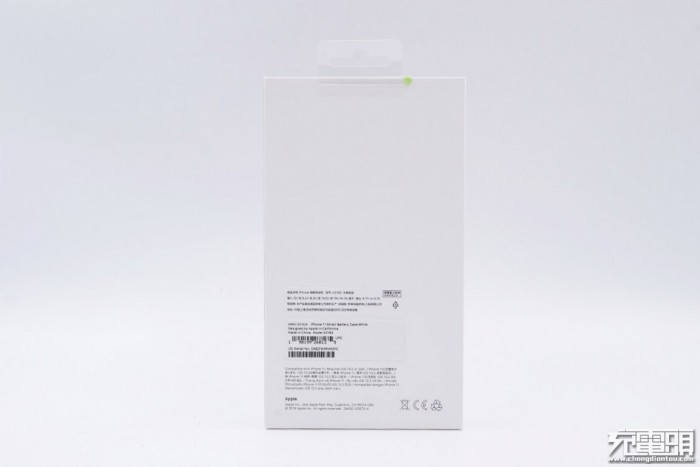

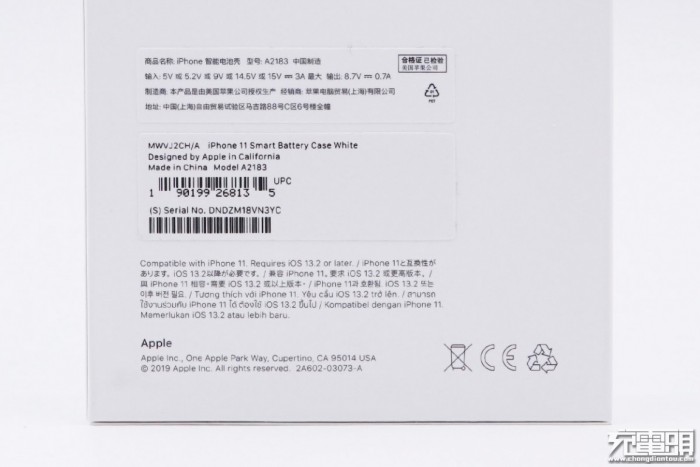

包装顶部设有挂孔，方便零售展示。背面印有产品规格参数。

名称：iPhone智能保护壳（iPhone 11 Smart Battery Case）

型号：A2183

输入：5V或5.2V或9V或14.5V或15V3A最大

输出：8.7V0.7A

下方备注：兼容iPhone 11，要求iOS 13.2或更高版本。

包装采用抽拉式设计，从顶部抽出内盒即可看到产品本体。

产品本体背面朝上摆放在内盒中。

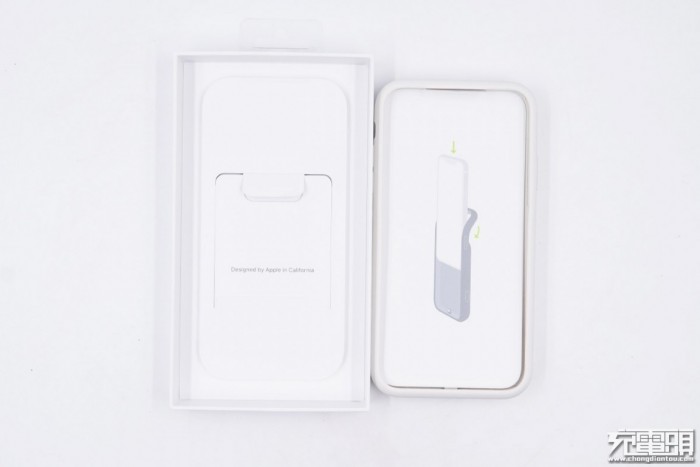

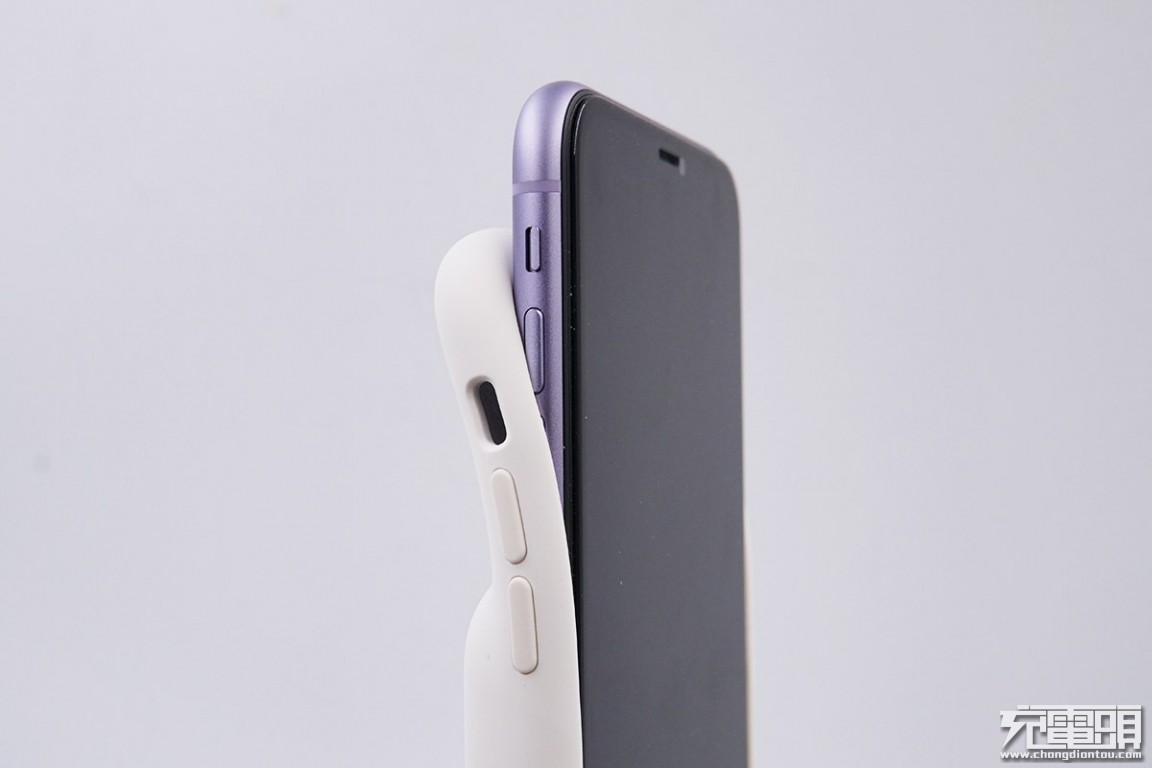

电池壳内部有一张使用说明，弯曲电池壳上半部分可放入手机。

包装内容：智能电池壳、产品说明书、三包凭证。

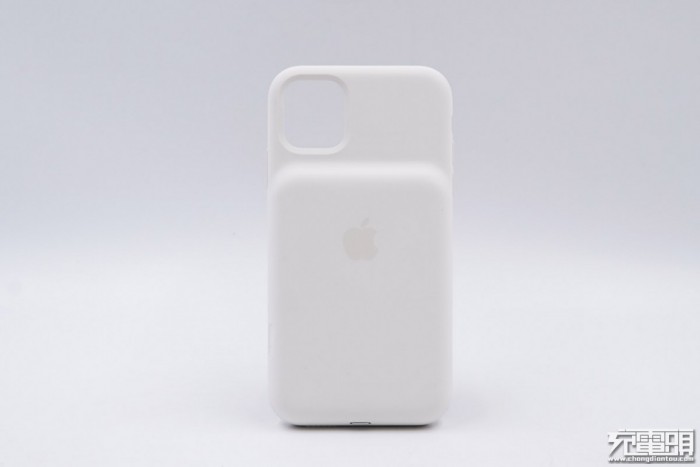

智能电池壳外形和一般保护壳差不多，只是摄像头以下部分大面积凸起，这也是内置锂电池所在位置。

Smart Battery Case内层超细纤维衬里，有助于保护你的iPhone机身。外层使用硅胶面层，触感柔软顺滑，带来舒适手感。柔软而富弹性的边框设计，让你可以轻松带上或卸下保护壳。

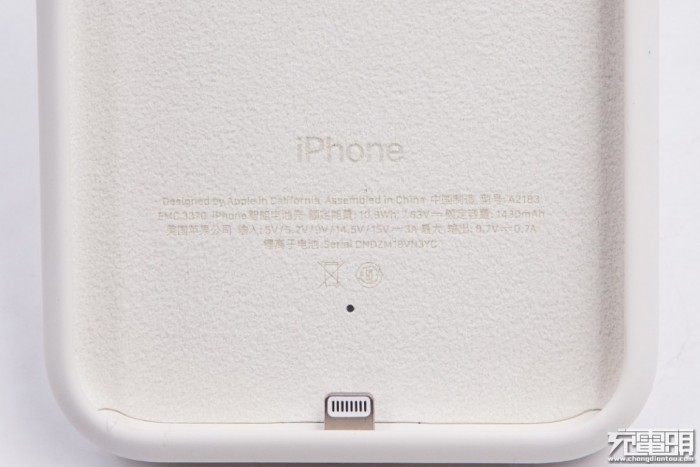

内层纤维表面印有产品详细规格参数。输入：5V、5.2V、9V、14.5V、15V-3A 最大；输出：8.7V-0.7A；额定容量：1430mAh（10.9Wh）。

底部有一颗隐藏式LED状态指示灯，不同颜色对应不同的工作状态。

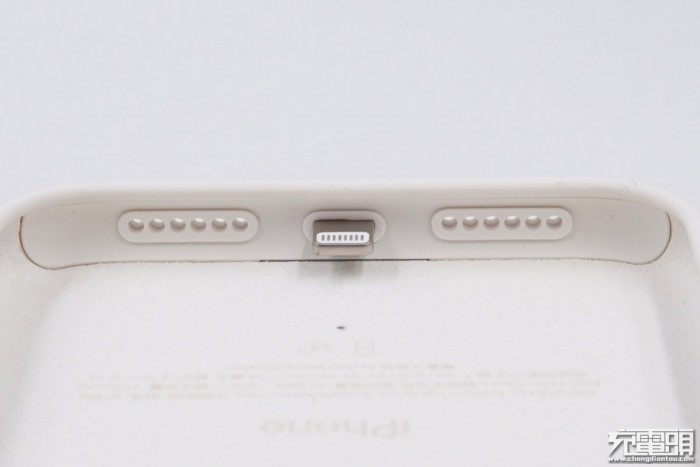

底部为Lightning接头，以及扬声器和话筒开孔。

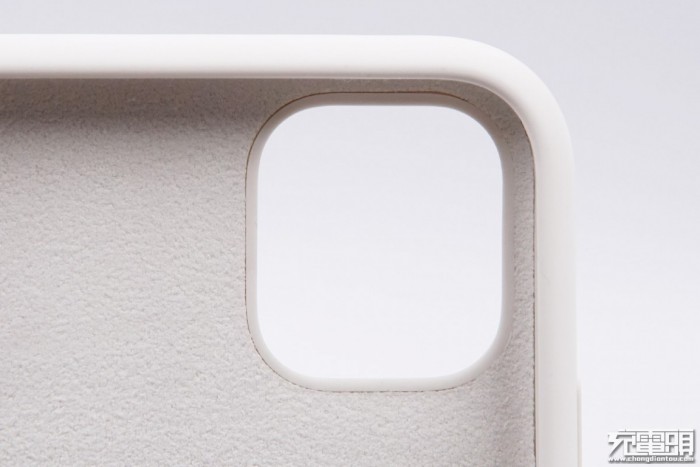

摄像头部分材质过渡自然。

音量键和静音键孔位内侧特写。

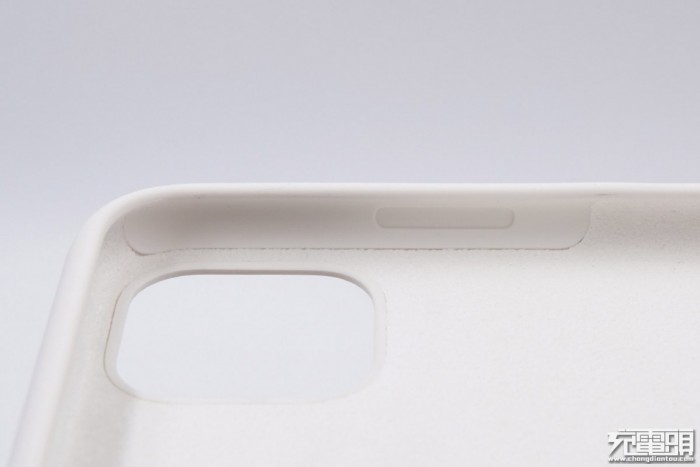

电源按键部分孔位内侧特写。

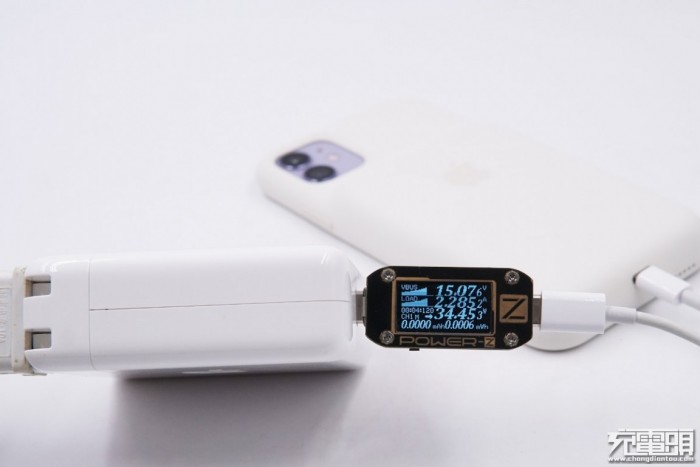

这款保护壳若采用 USB-PD 兼容充电器，可更快完成充电。使用苹果96W USB PD充电器，以及USB-C转Lightning线对其进行快充，ChargerLAB POWER-Z KM001C便携式测试仪进行监测，充电功率34W左右（15V2.3A）。

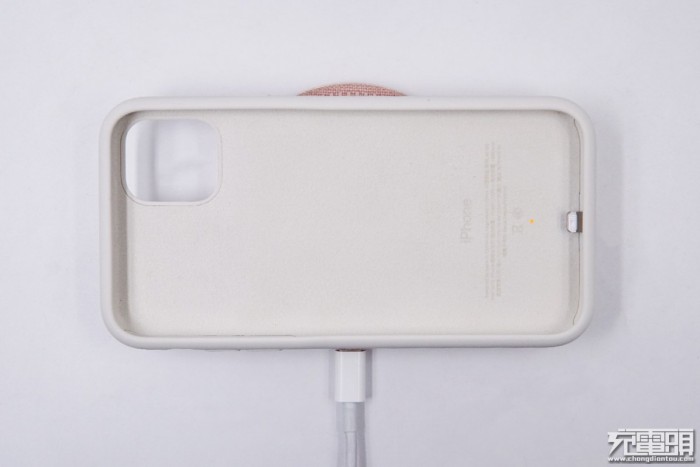

产品放在无线充电器上面，即可方便的进行无线充电以为自身补充电力。智能电池壳兼容各类 Qi 认证充电器。

自身重量106.2g。

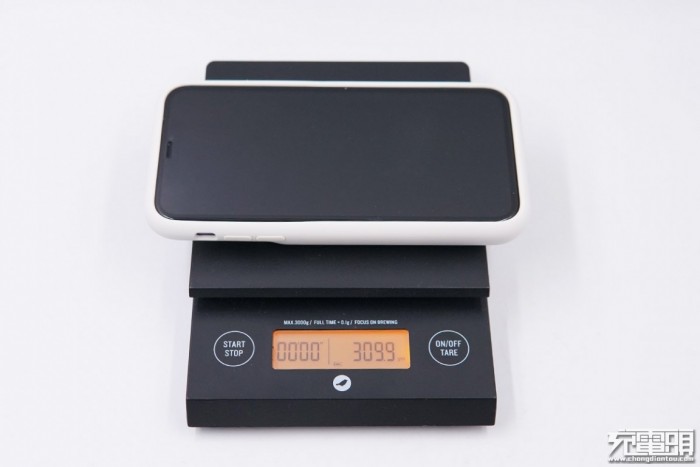

装上iPhone 11的总重量：309.9g。

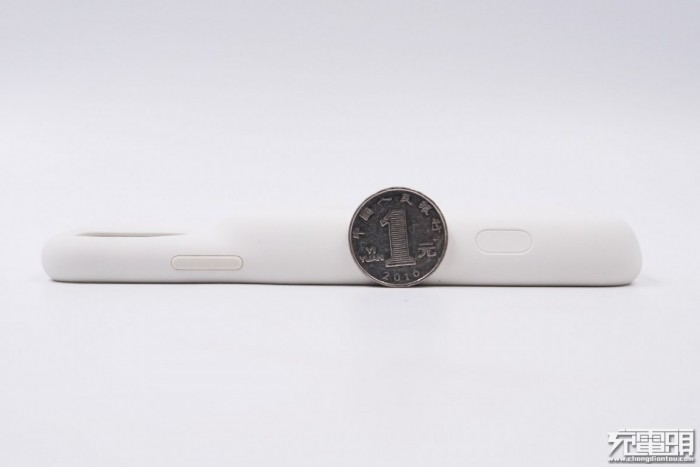

厚度约为一元硬币直径的3/4。

外层使用硅胶面层，触感柔软顺滑，带来舒适手感。柔软而富弹性的边框设计，让你可以轻松带上或卸下保护壳。

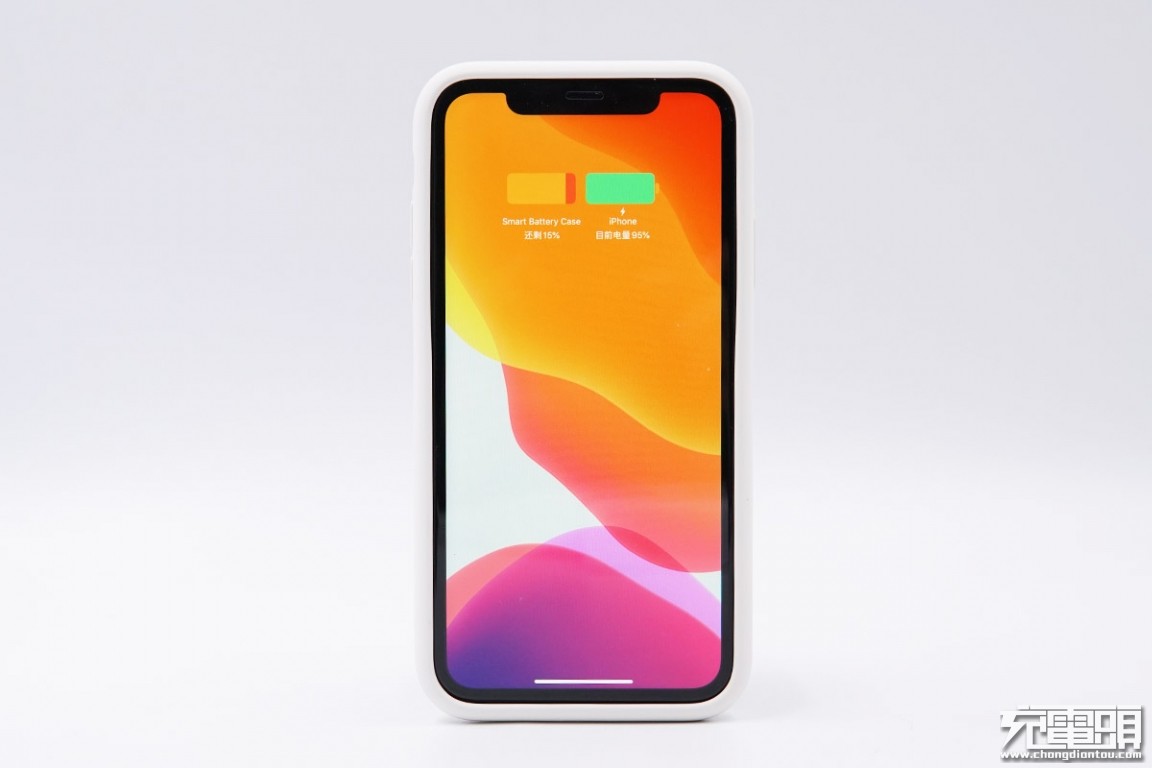

装上智能电池壳之后，iPhone 的锁定屏幕和通知中心会智能显示电池状态，让剩余电量一目了然。苹果官方表示：充满电后，智能电池壳可将电池续航延长最多50%。这样一来，你就能享受更长的通话时间、互联网使用时间，以及额外的音频和视频播放时间。

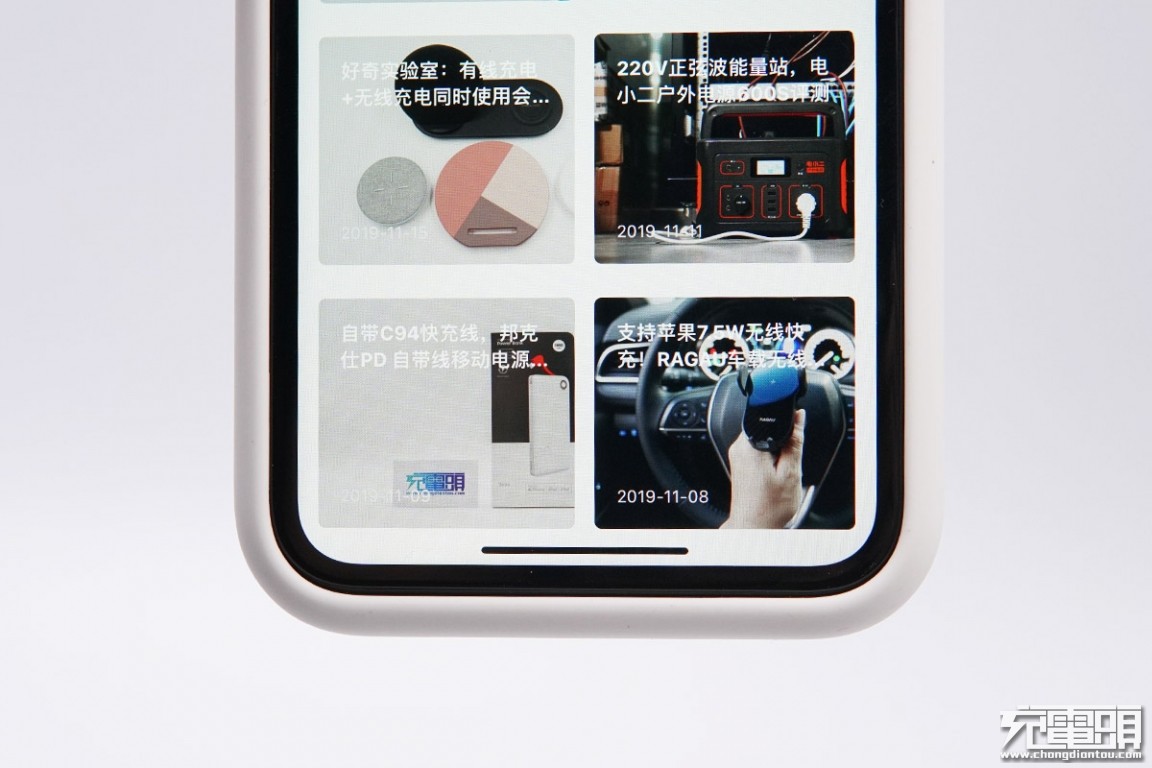

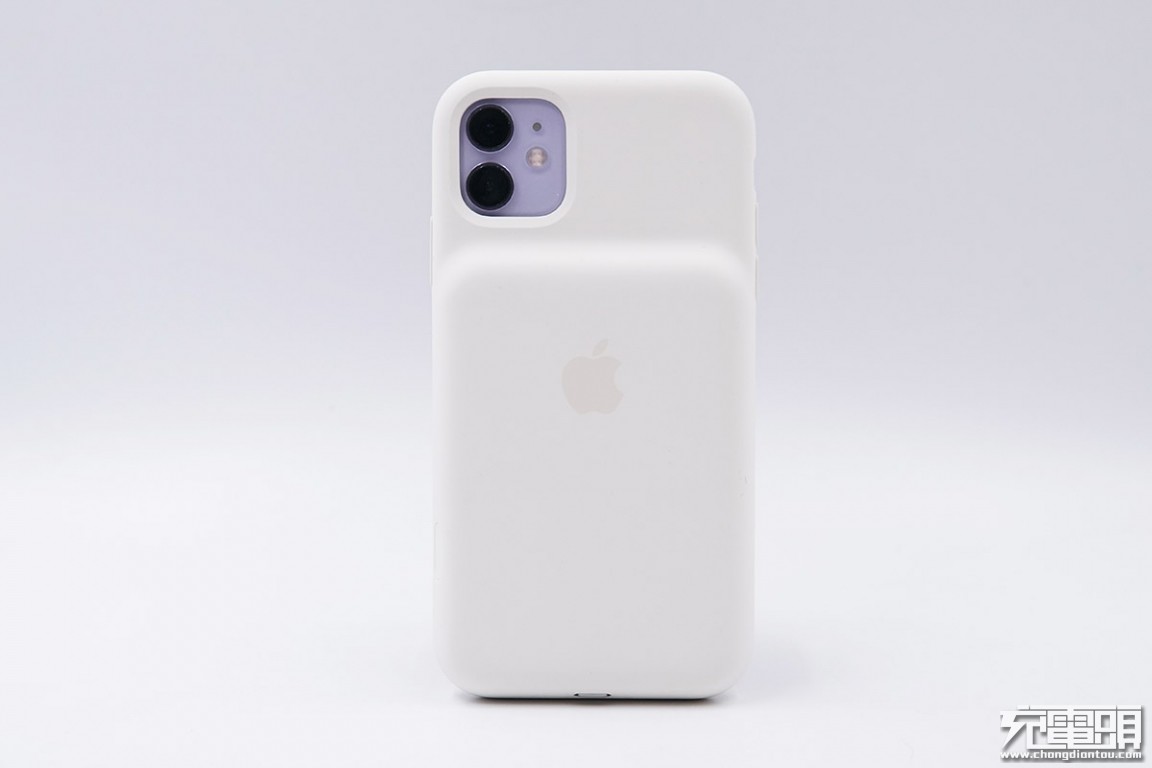

完美适配iPhone 11，孔位精准。

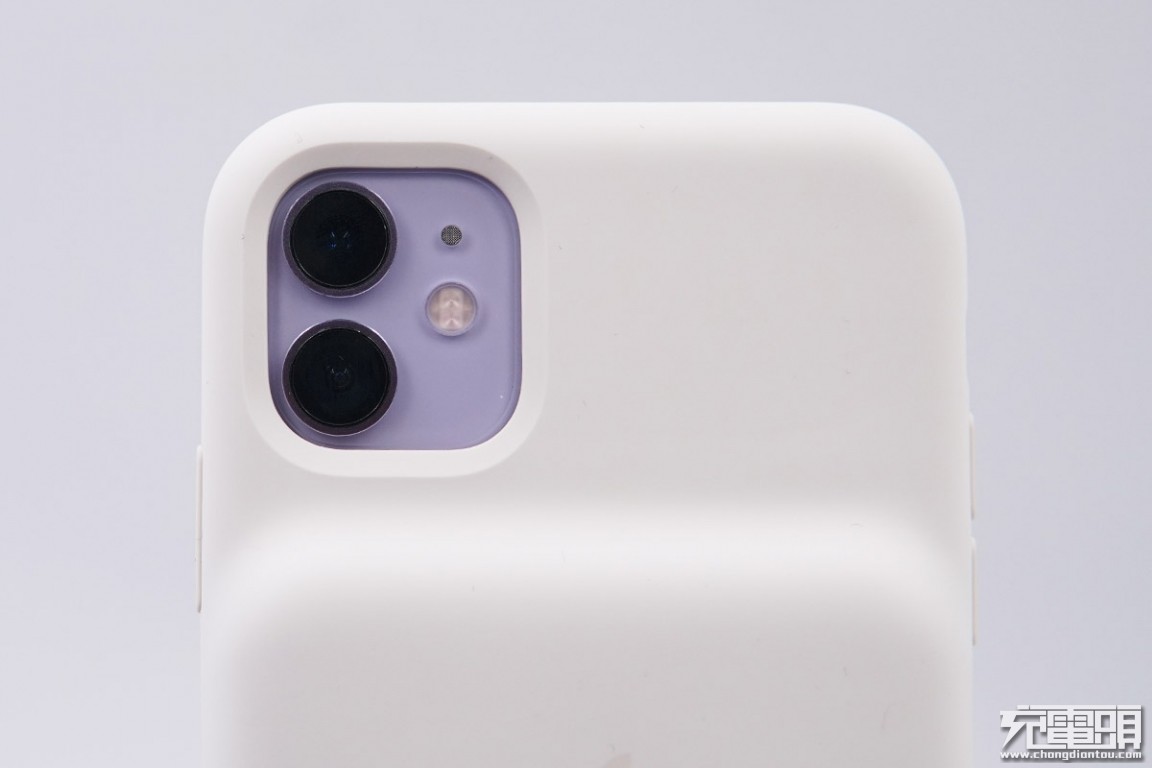

摄像头部位特写。

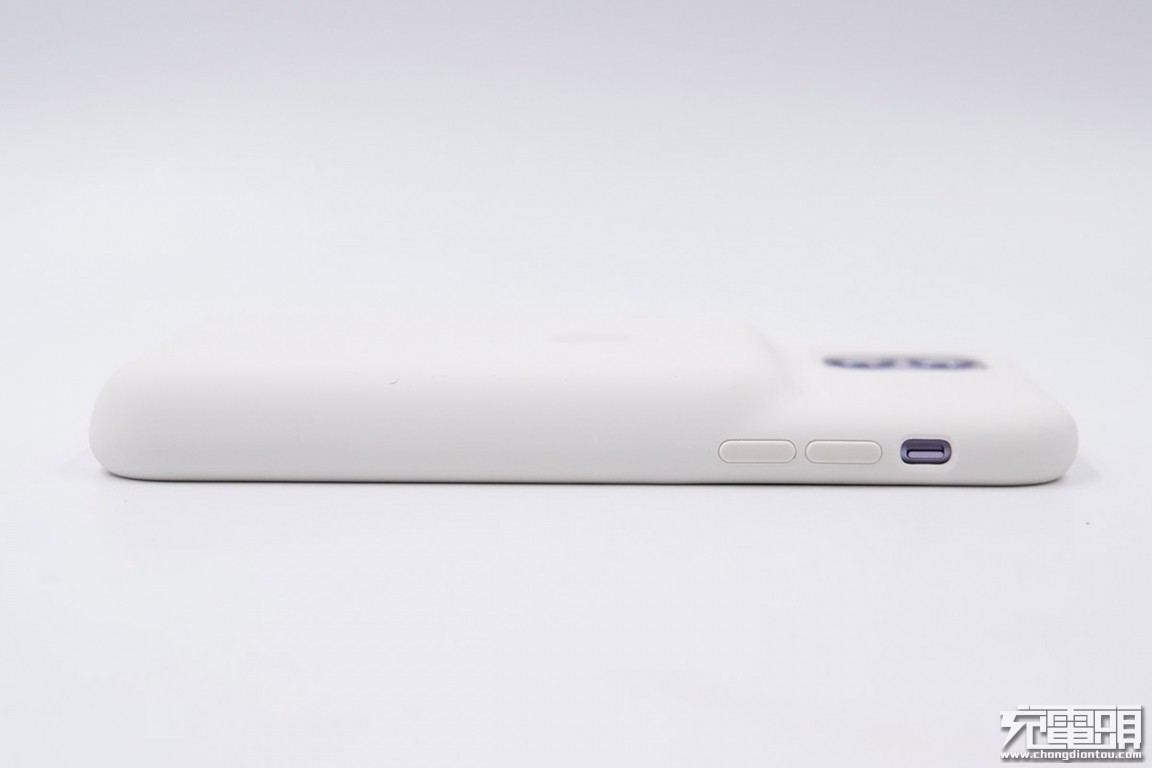

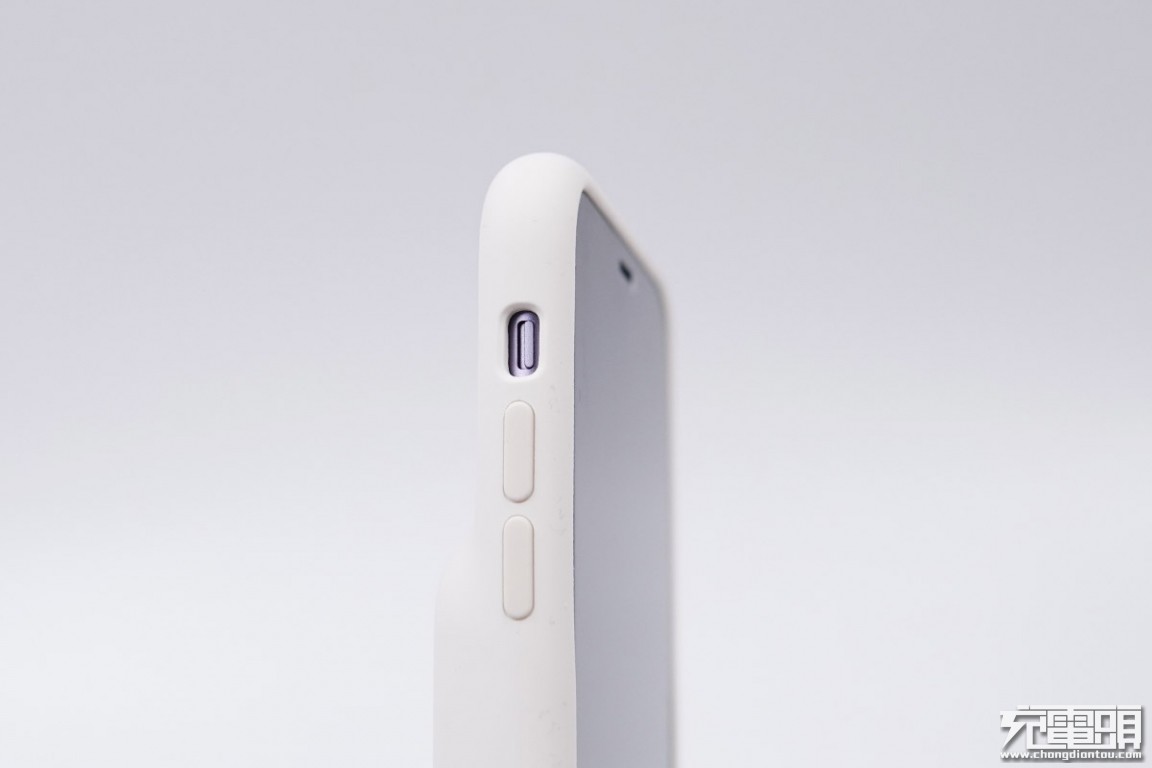

左侧特写，分布音量按键和静音键。

近距离特写。

四边全包，保护性不错。

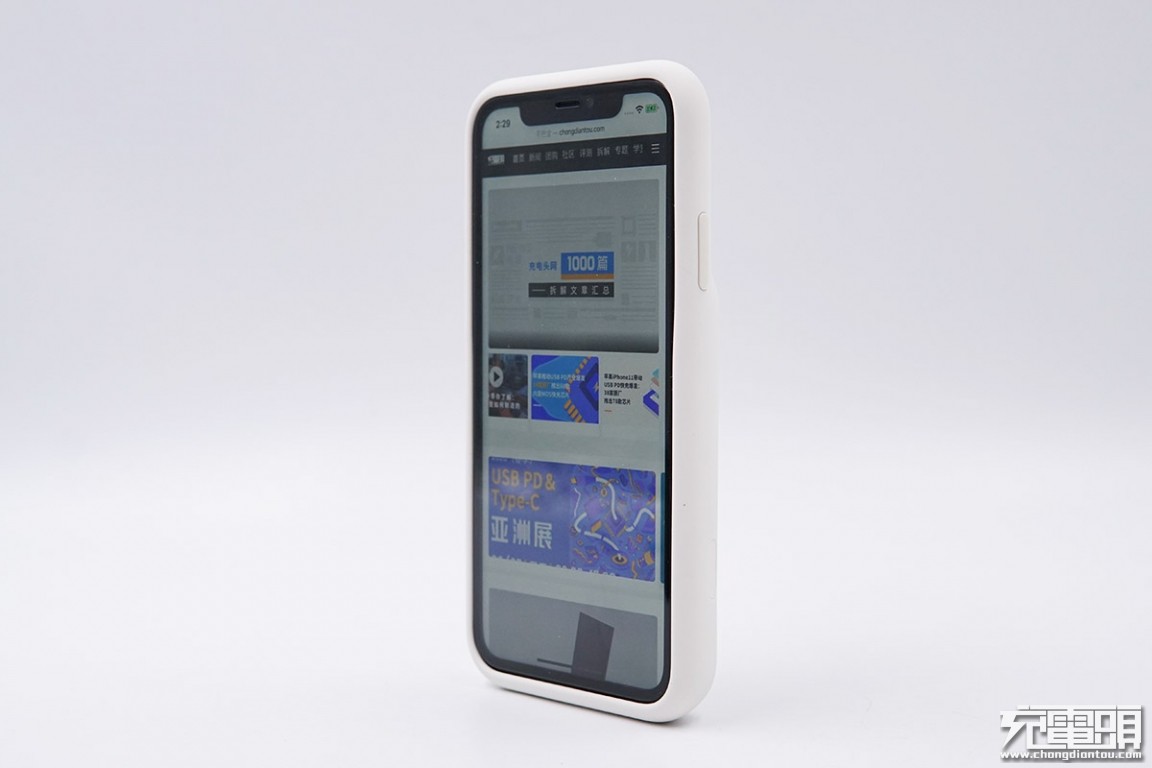

侧视图特写。

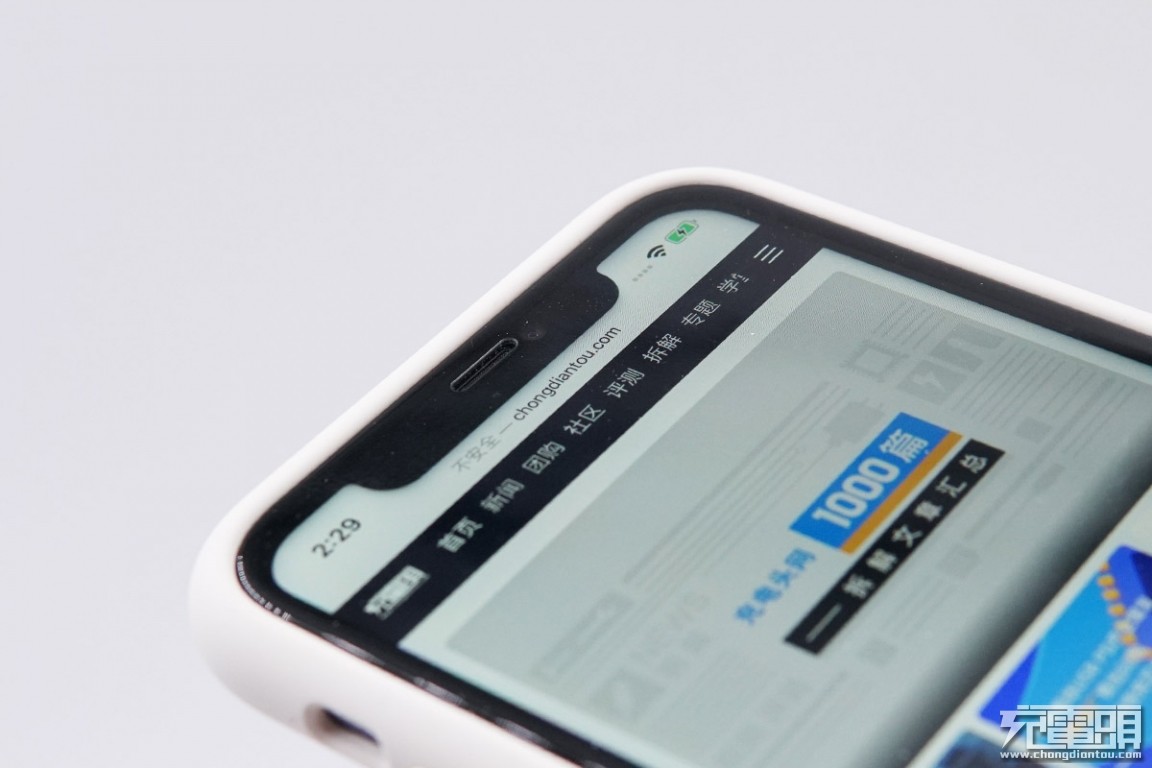

边角特写。

侧边特写，很好的兼顾了包裹性和侧边厚度。

除了iPhone 11以外，产品同样也支持iPhone XR机型。

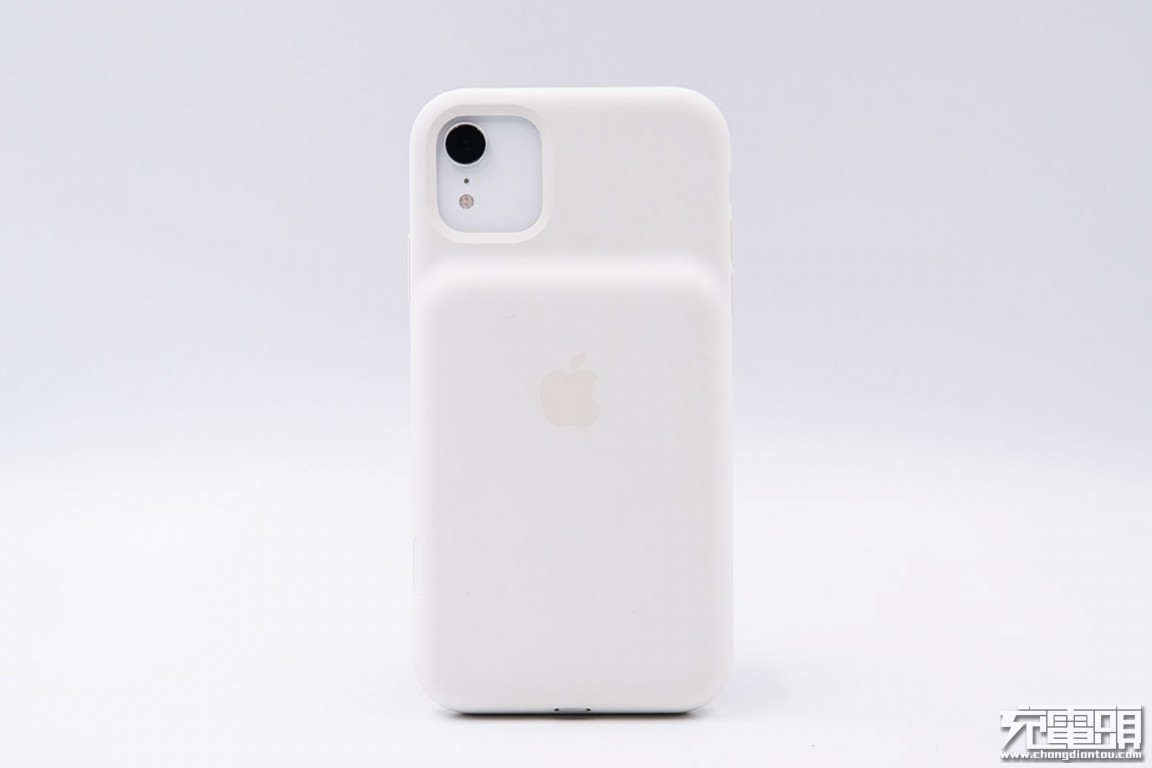

图为放入iPhone XR，毫无违和感。

二、iPhone 11 Smart Battery Case智能电池壳（A2183）拆解

首先取下底部盖子，这个盖子盖住了Lightning插头点焊位置。

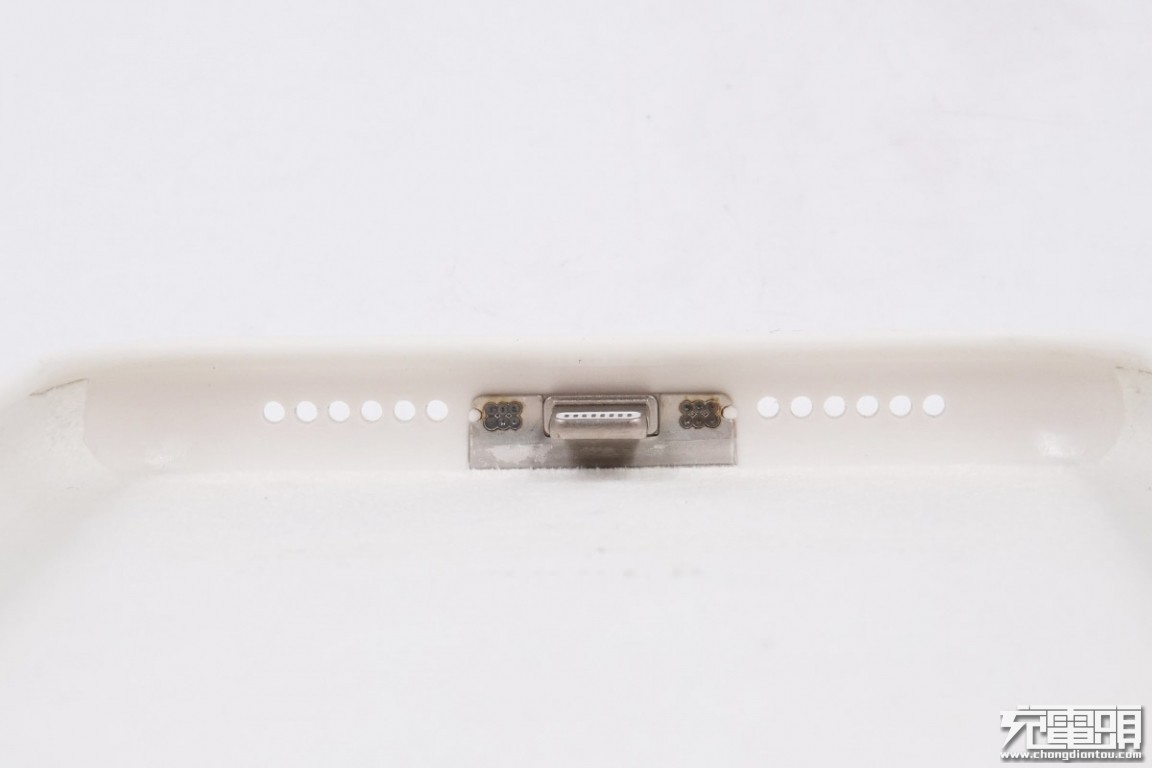

Lightning接口与固定板之间采用点焊固定。

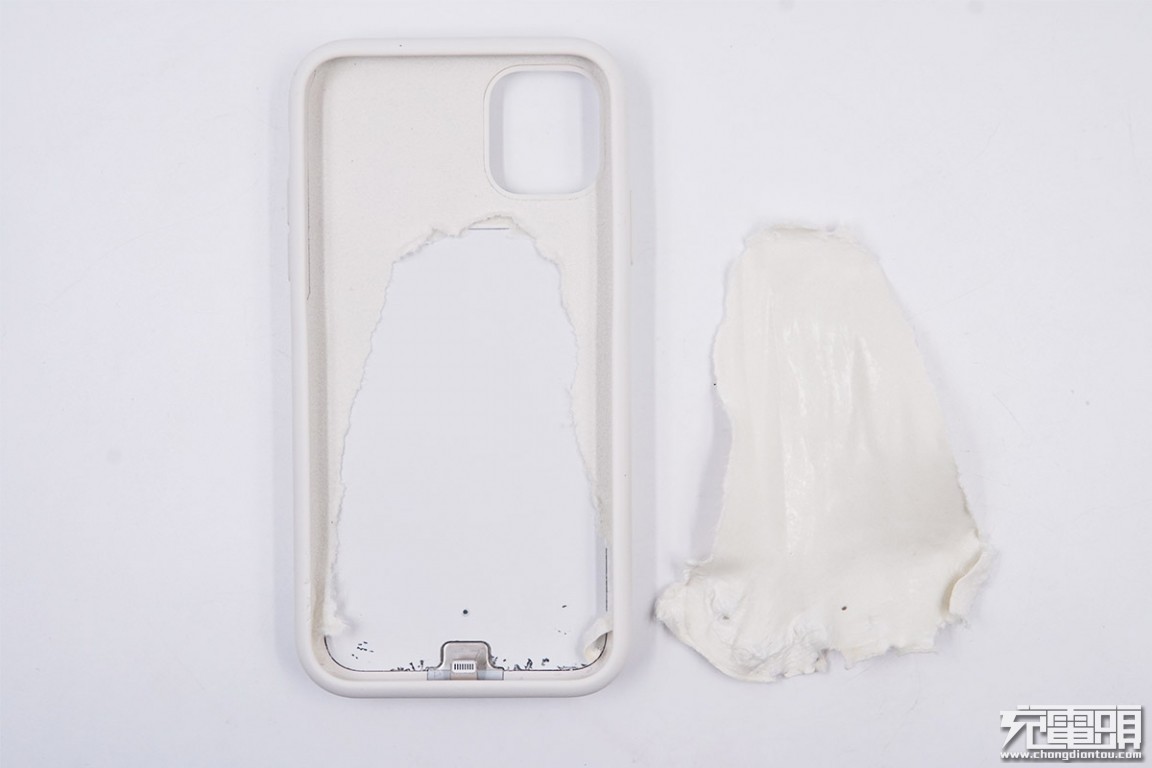

撕开内衬纤维，下面是指示灯和接口钢板。

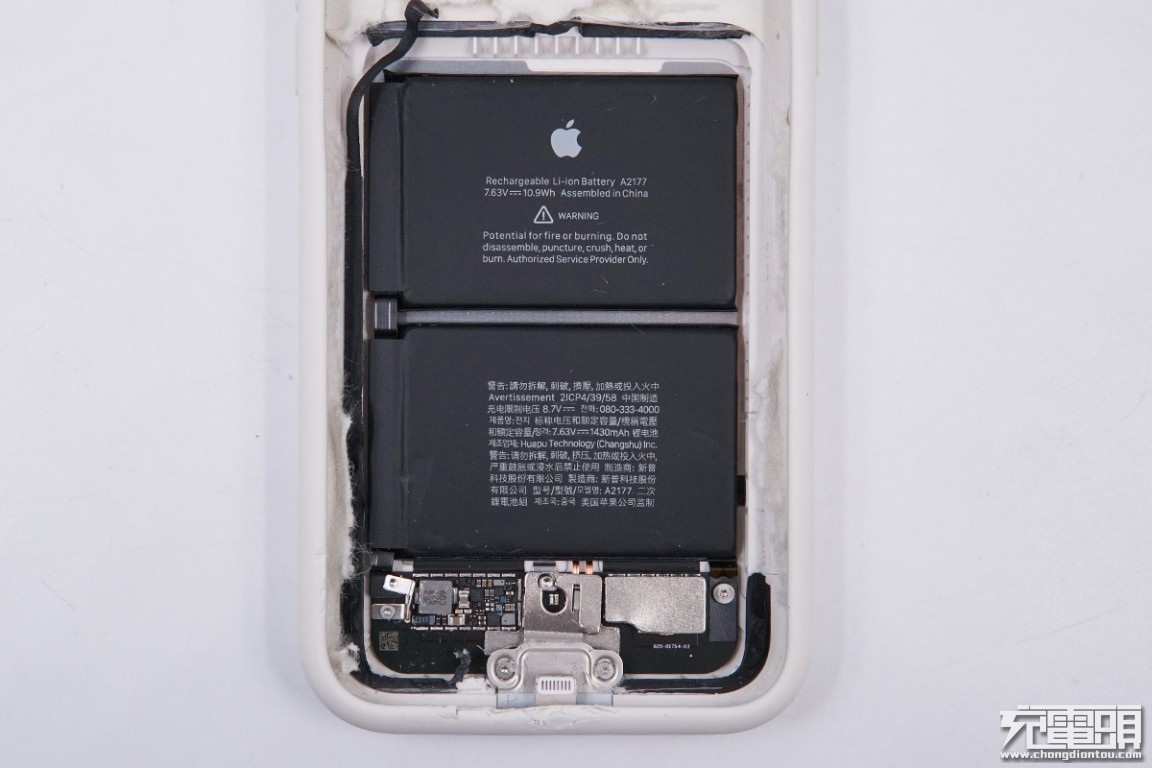

取下盖板，盖板上有指示灯开孔，盖板下面是两块电池。

电池壳内部采用两块电池串联的方式供电，电池型号 A2177。

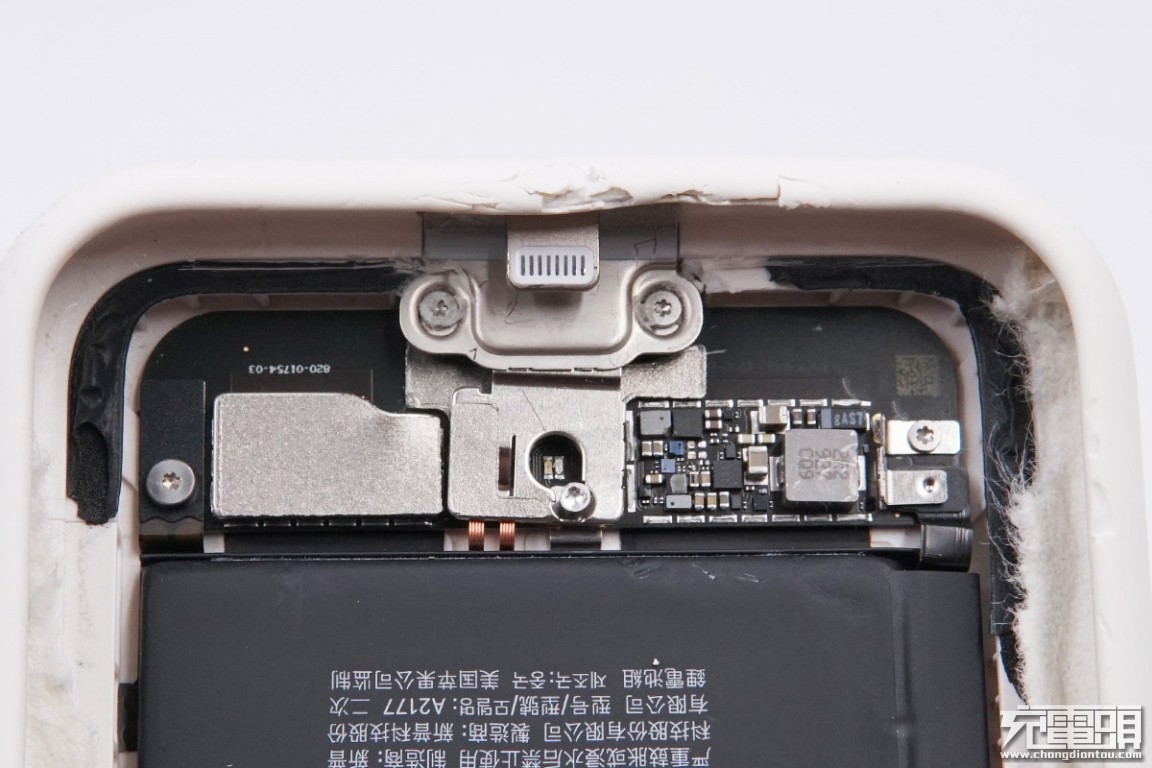

Lightning固定板由3根螺丝固定，固定板上有指示灯开孔。

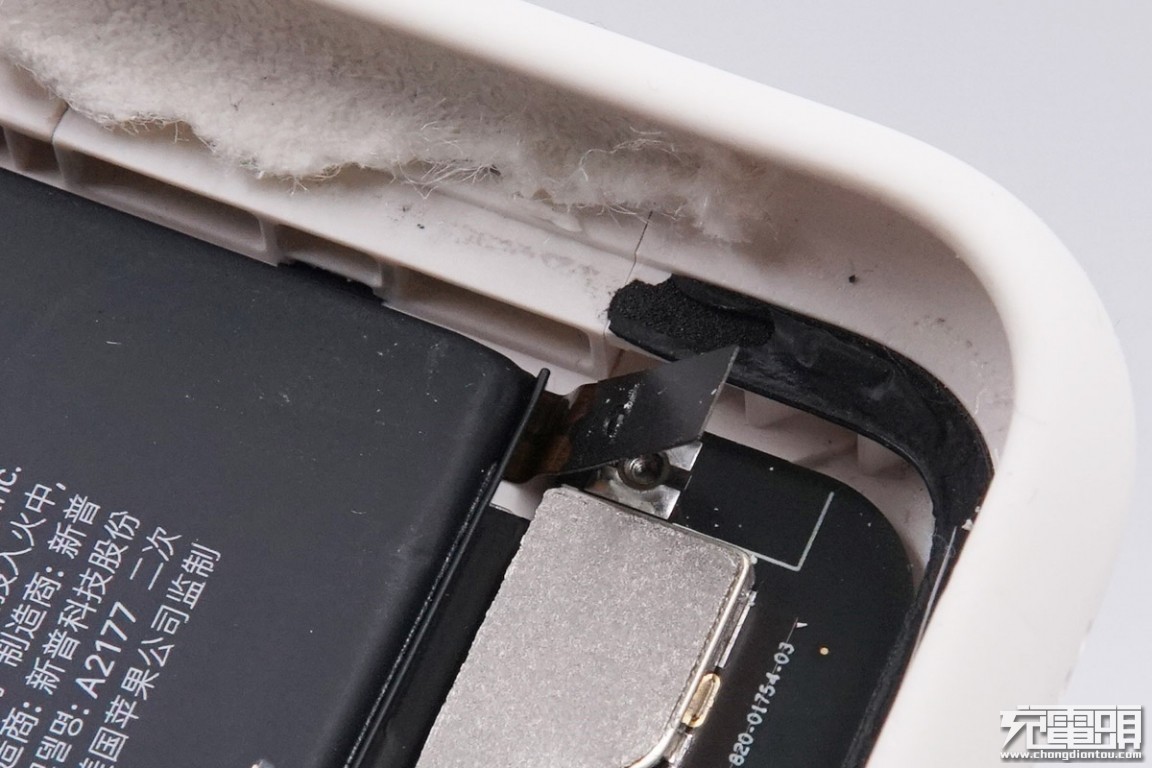

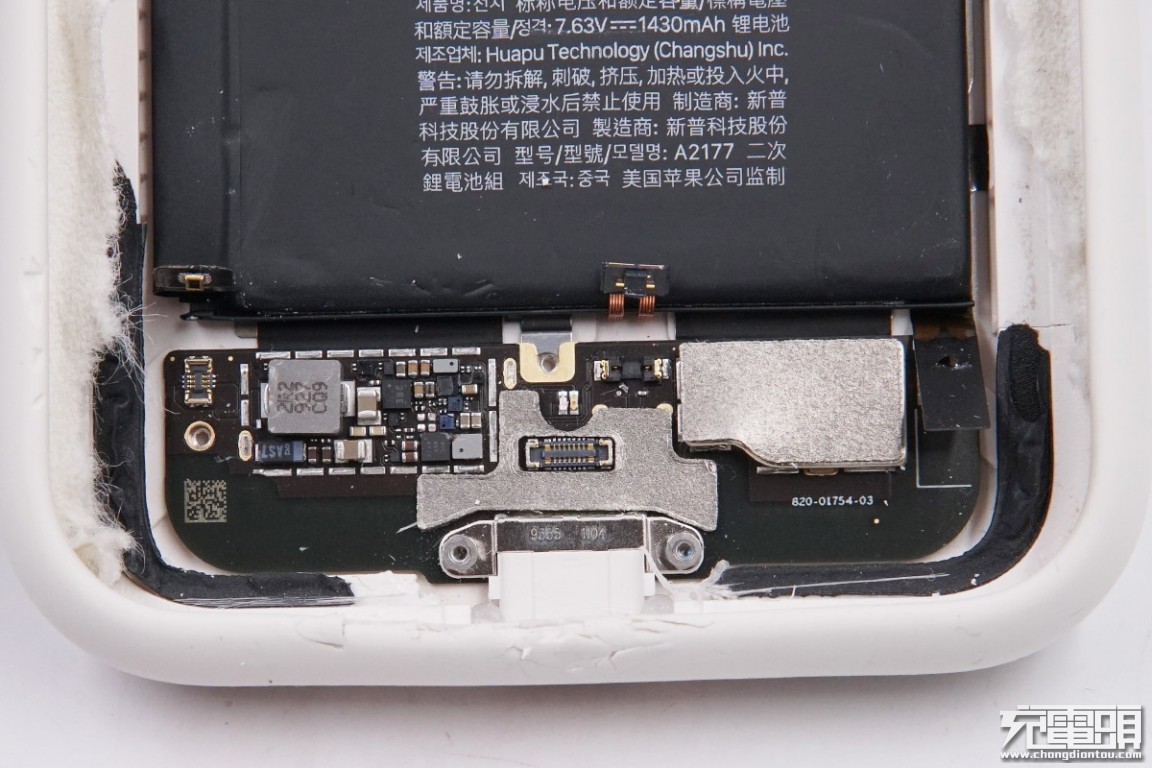

拆掉左下角的屏蔽罩和电池接口，屏蔽罩内部是升降压电路。

移除无线充电线圈插头压板，露出下面的无线充电线圈。

这个是拍照按键的端子。

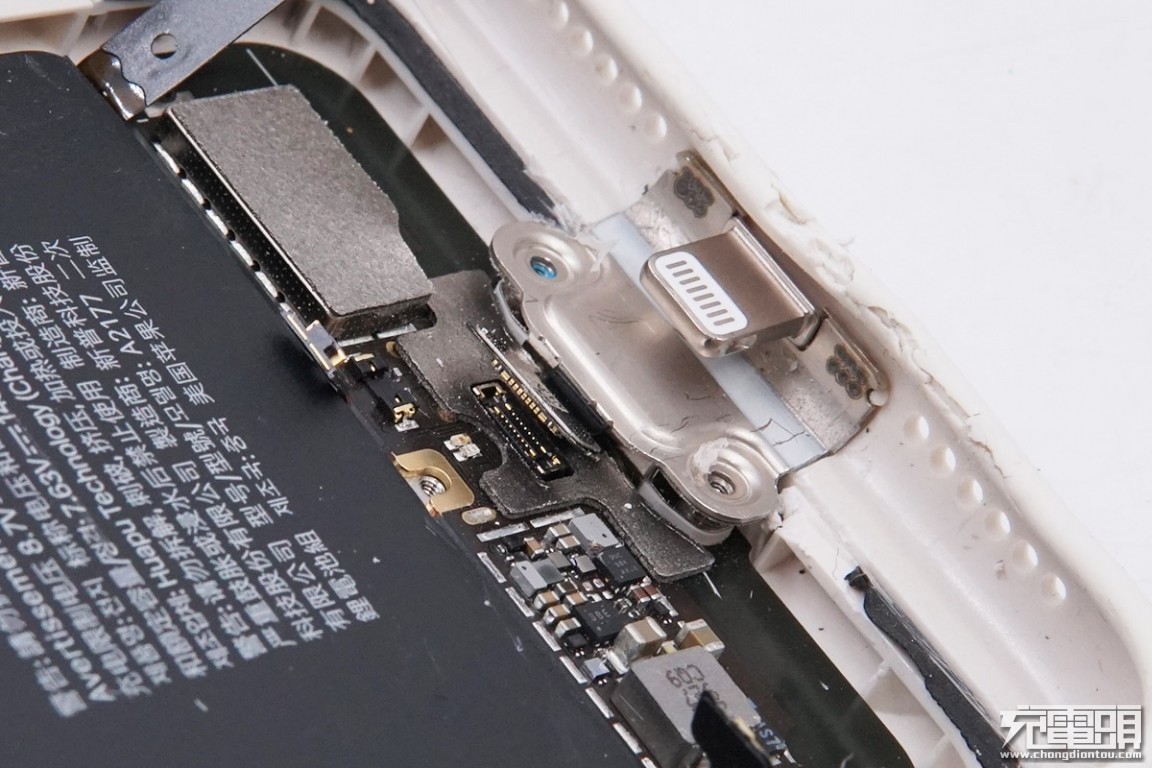

拧下Lightning端子的固定螺丝，打开排线。

Lightning端子背面引出排线连接到PCB。

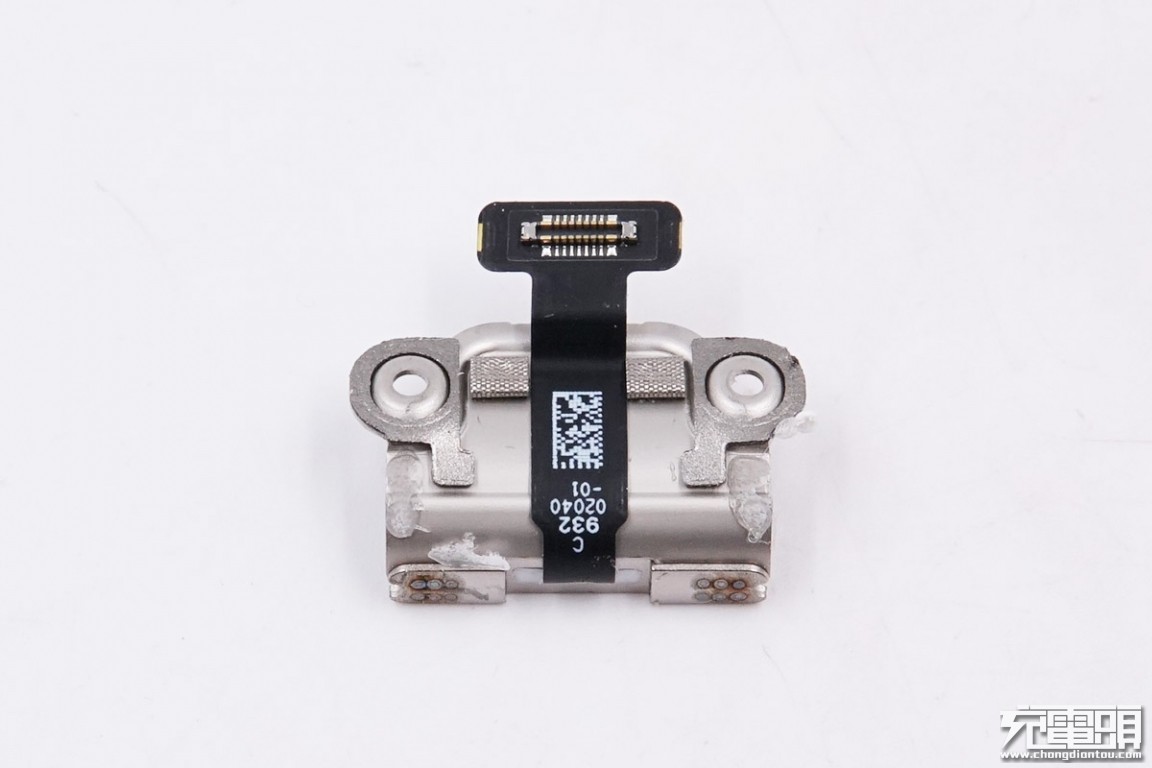

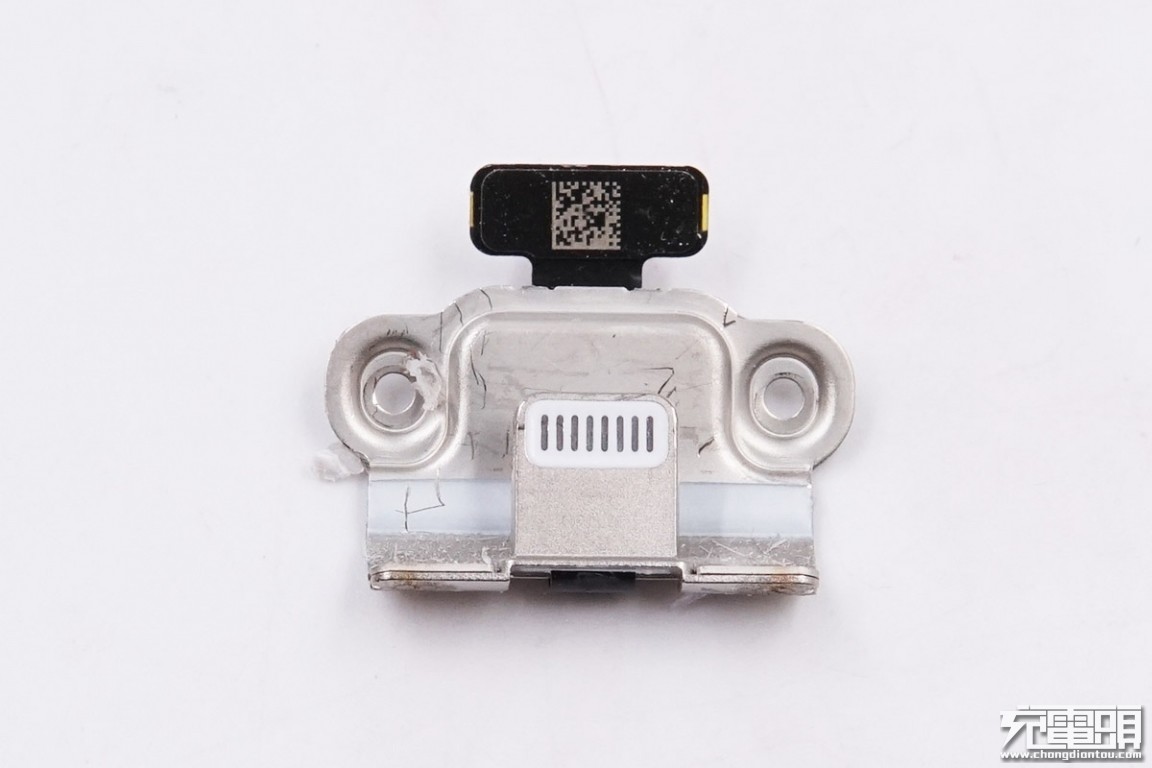

Lightning端子，由两根螺丝固定，银色针脚，排线插头背面的铁板上有二维码。

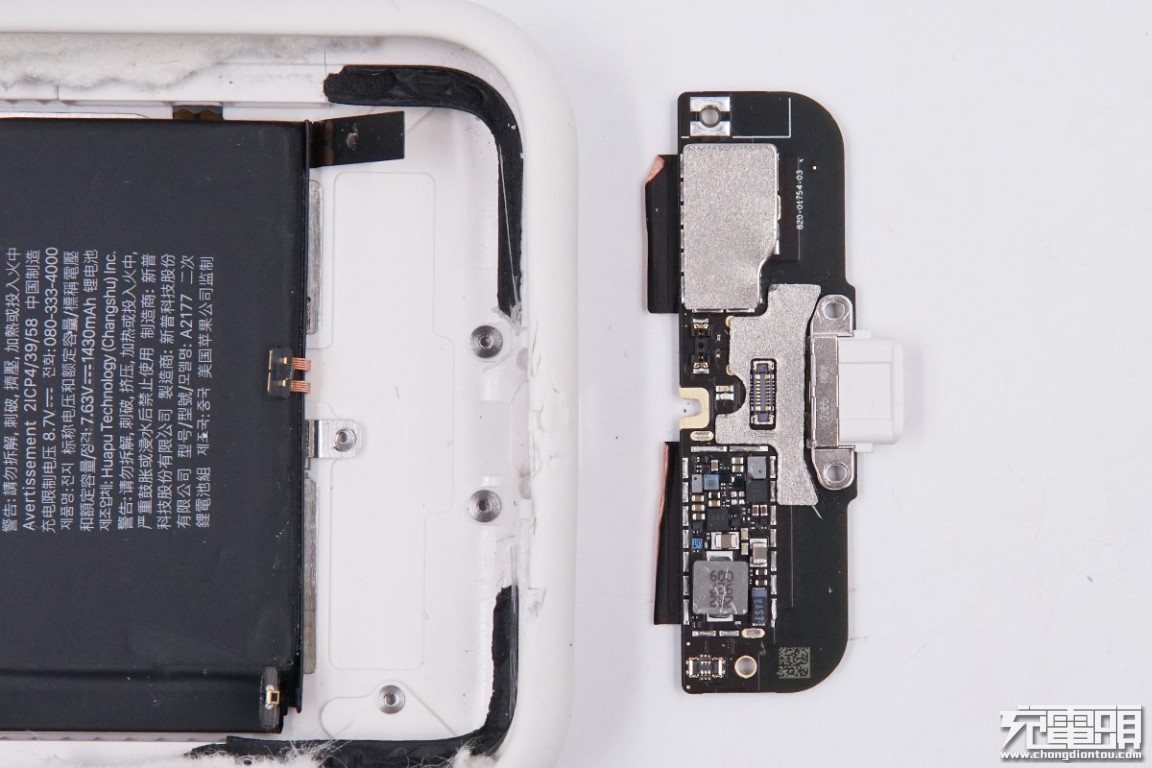

Lightning端子下面是一块PCB。

取下电路板，一共四根固定螺丝，在塑料壳内部有固定螺丝。

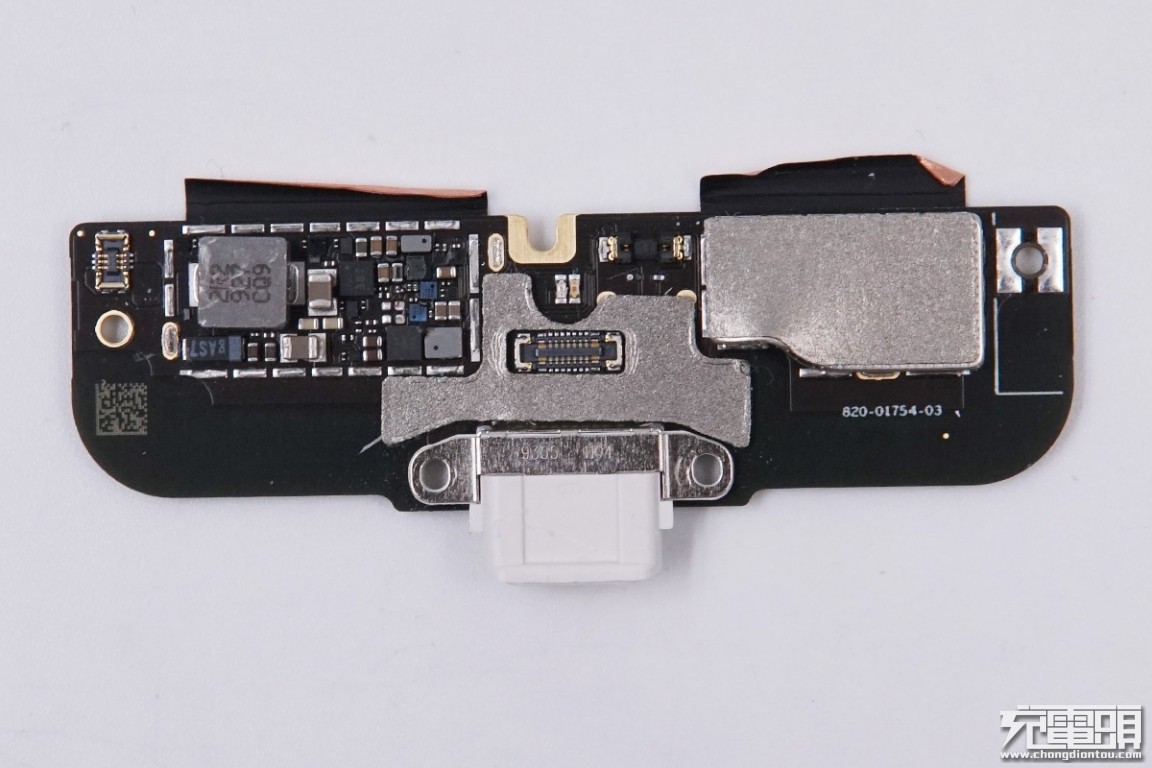

PCB正面有电池接口，无线充电线圈接口和拍照按键接口，下面是Lightning输出和数据接口。

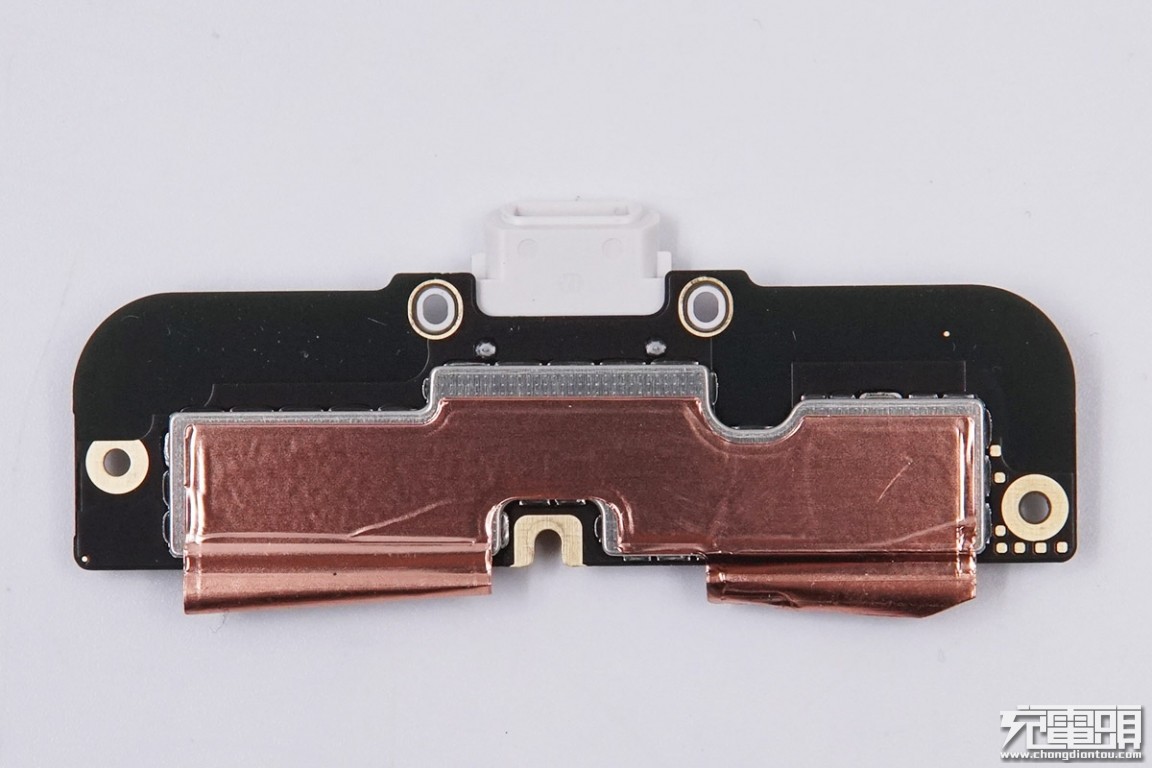

背面是一大个屏蔽罩，表面贴有铜箔到正面的屏蔽罩上。

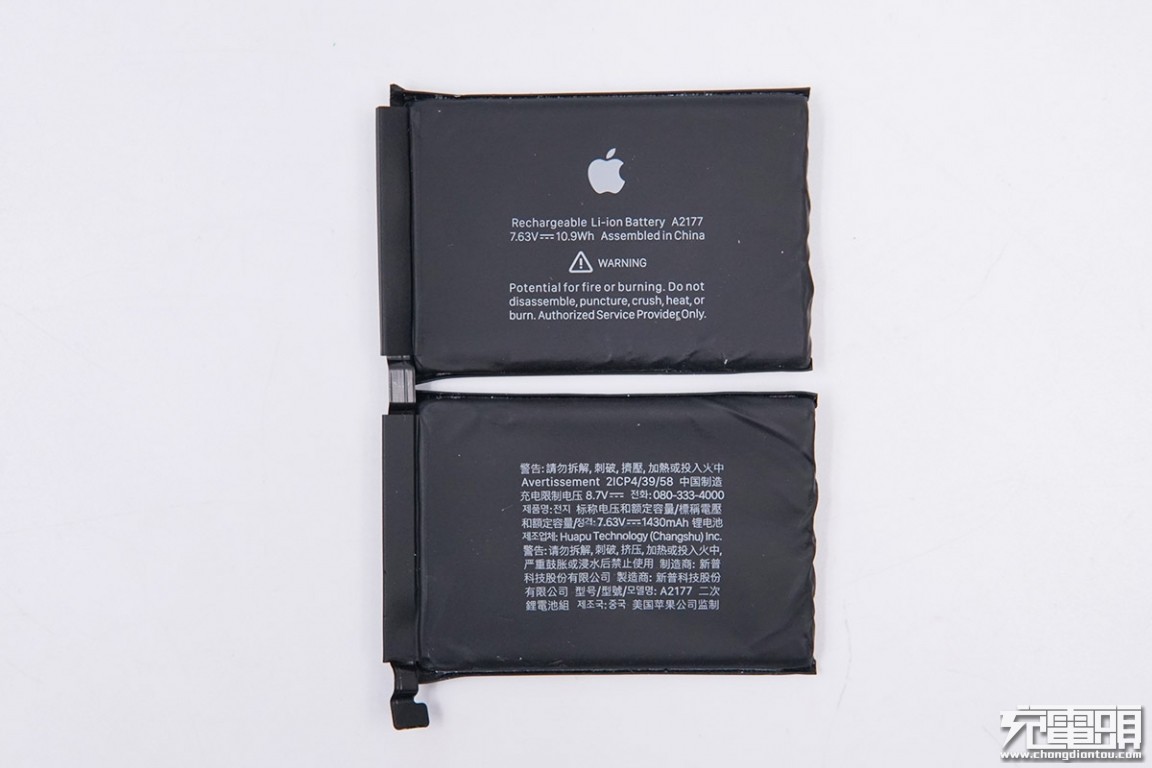

下面继续来看电池，电池标称电压7.63V，充电限制电压8.7V，是两块4.35V电池串联，额定容量1430mAh，新普科技生产，型号A2177，联想到三款电池壳电池容量一样，很有可能三款电池壳内部均采用同款电池。

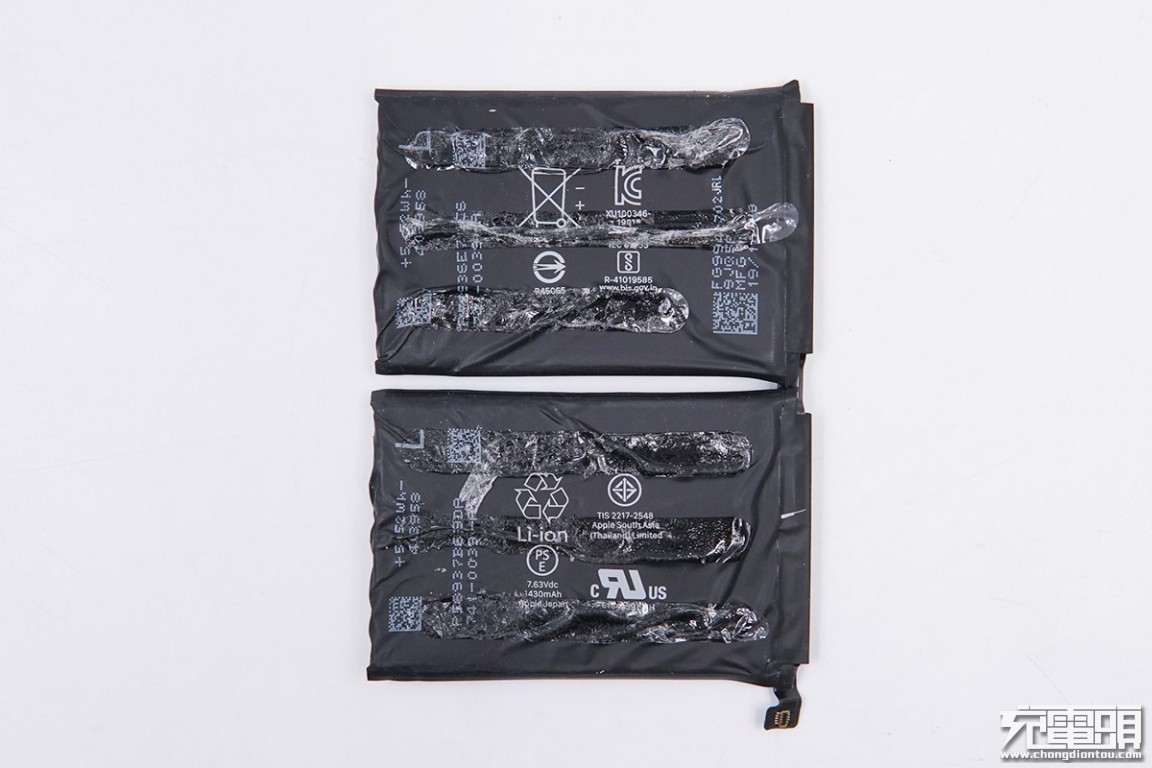

电池正面特写，两块串联。

电池背面并没有采用手机那种易拉胶固定，看来没有考虑到维修，并且前面的纤维布经过破坏已经不能恢复成原样了。

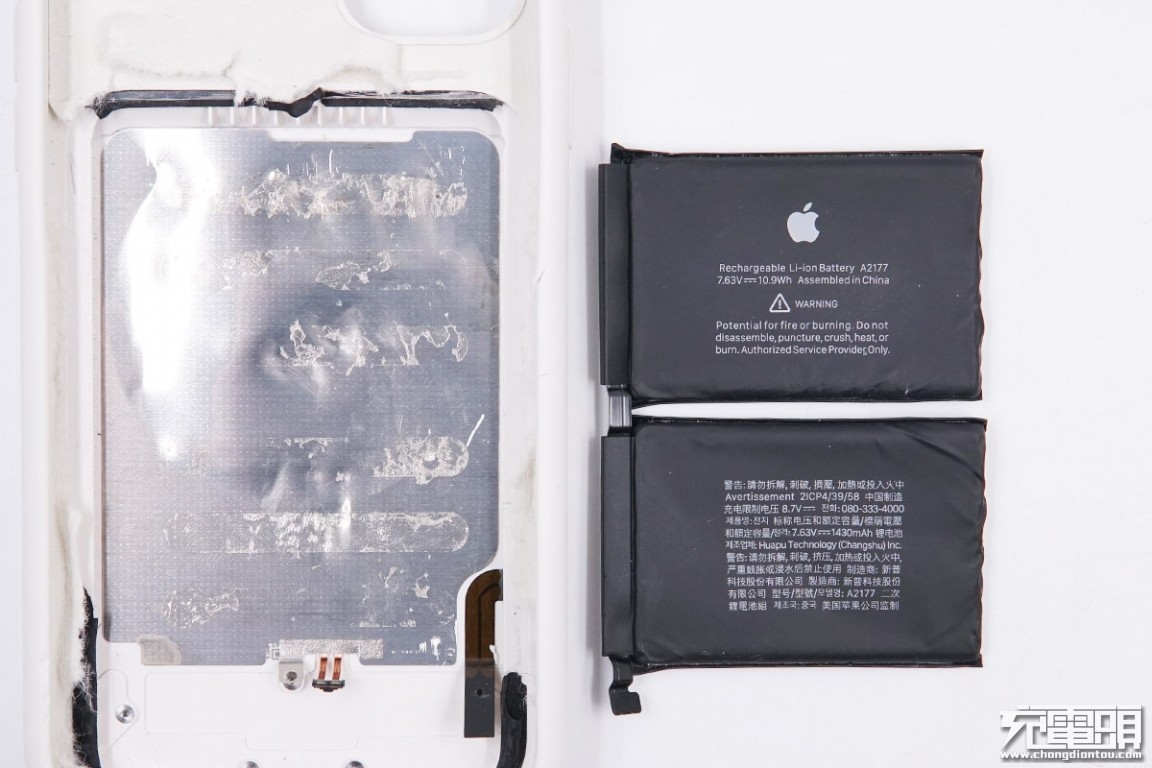

取出电池，电池背面是一层薄金属片。

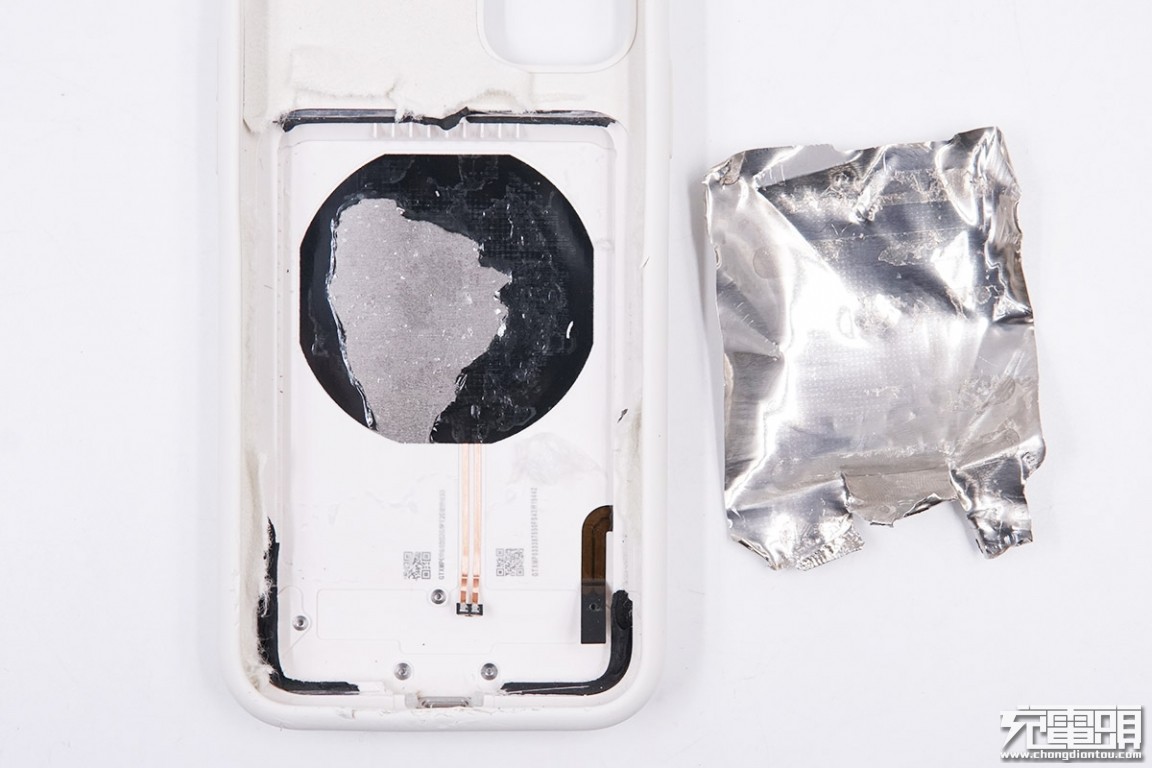

撕开用于屏蔽的金属片，下面是无线充电接收线圈。

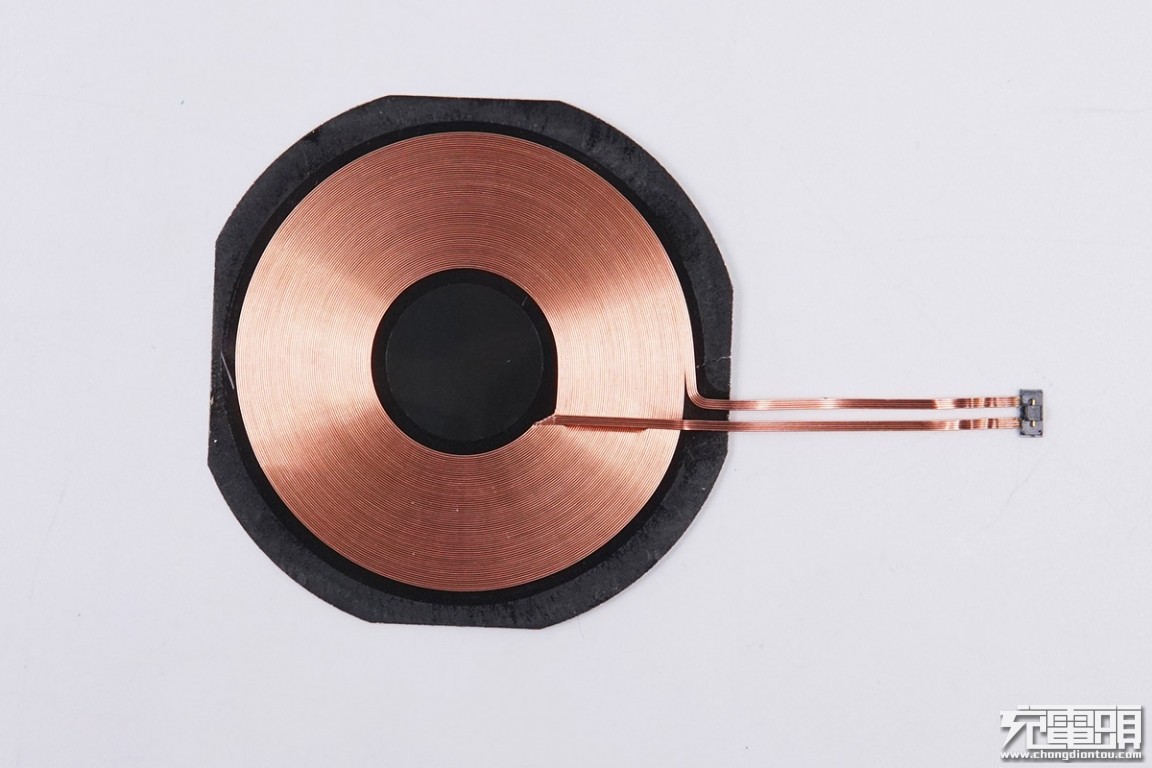

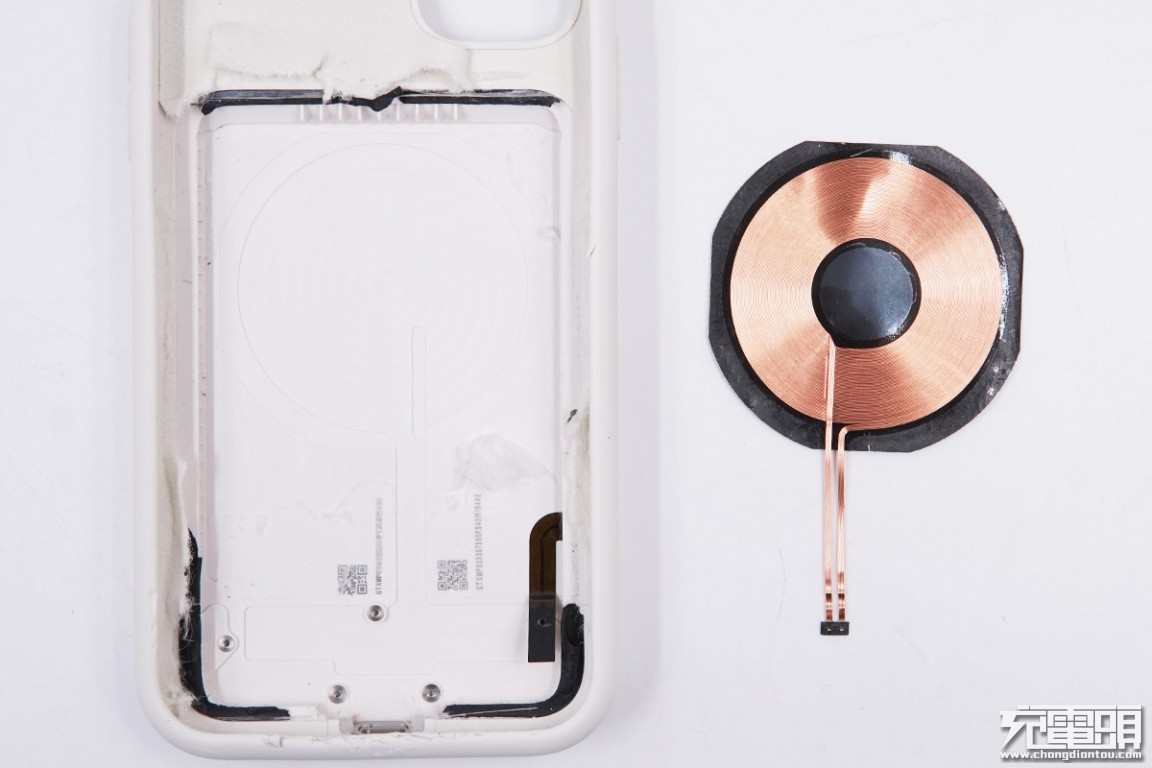

取出无线充电线圈，外壳内部镂空安放无线充电线圈和隔磁片。

线圈为了降低厚度，采用多股漆包线扁绕。

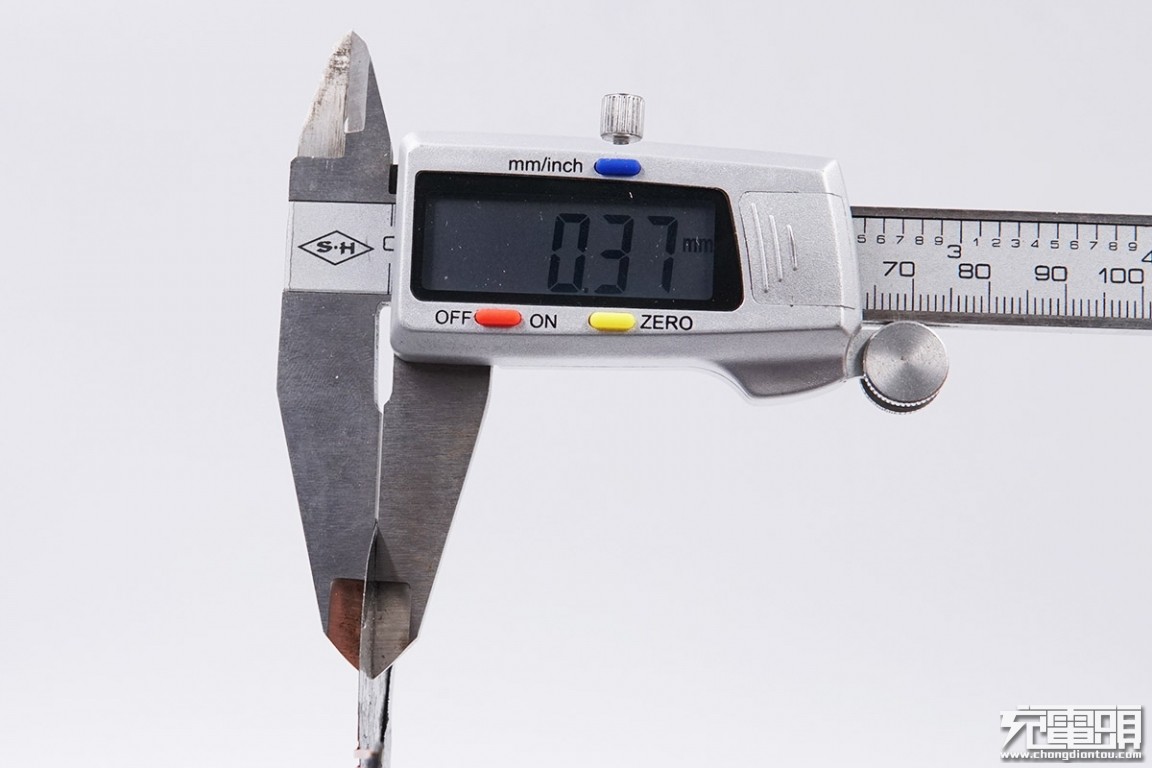

隔磁片加上线圈的厚度仅为0.37mm厚。在手机这个寸土寸金的地方，增添功能真是要动些心思。

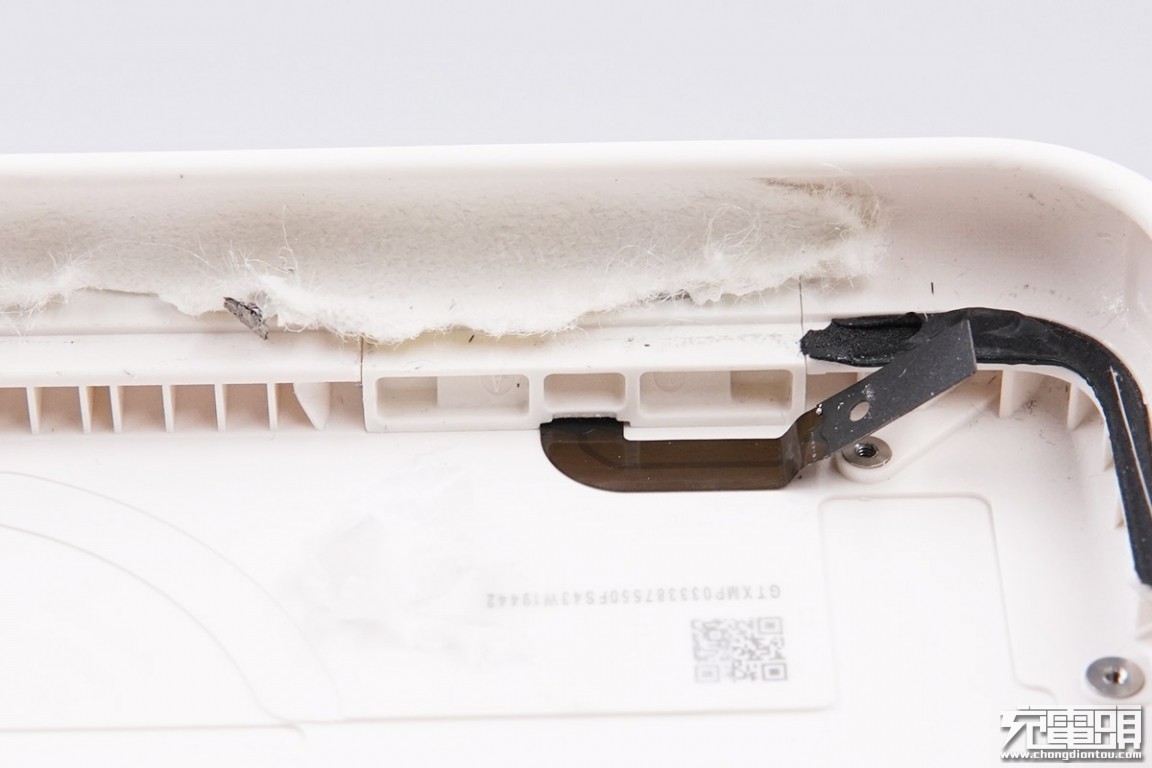

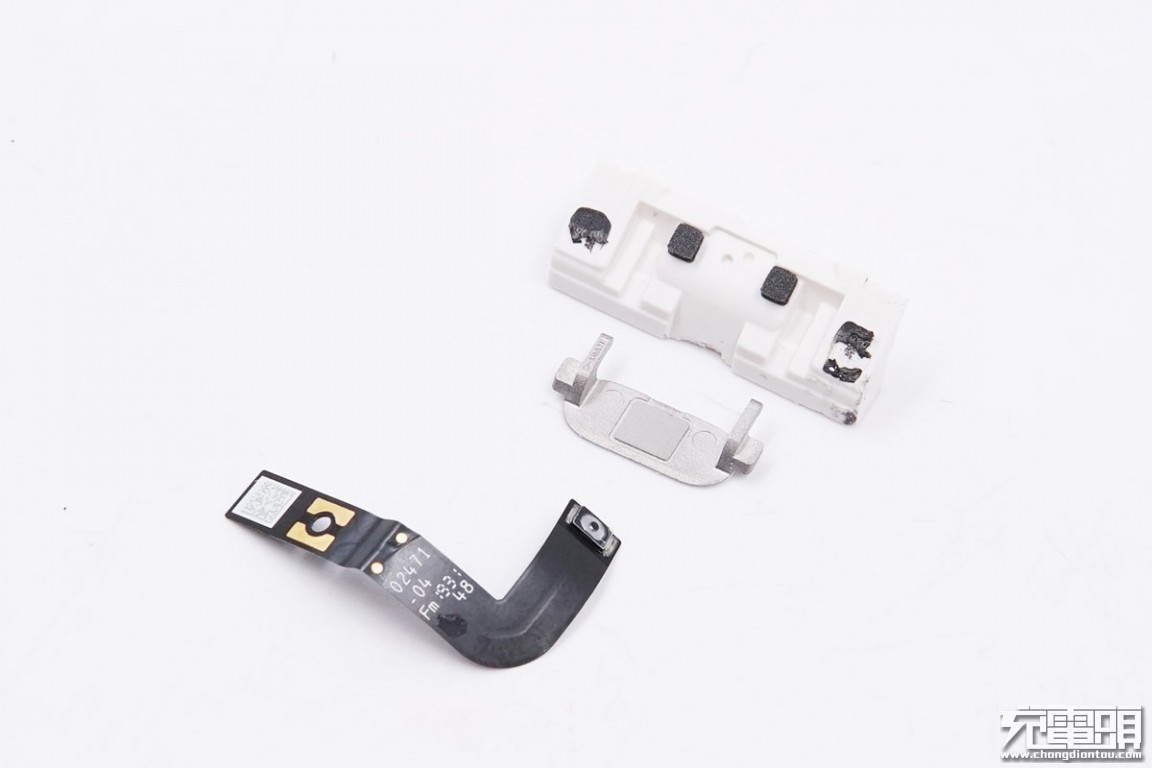

取下内部所有元件，露出拍照按键排线。

内部是一个按钮开关焊接在排线上。

电路板正反面特写。

ST STM32L476MG单片机，采用WLCSP81封装，用于整机控制及通信。

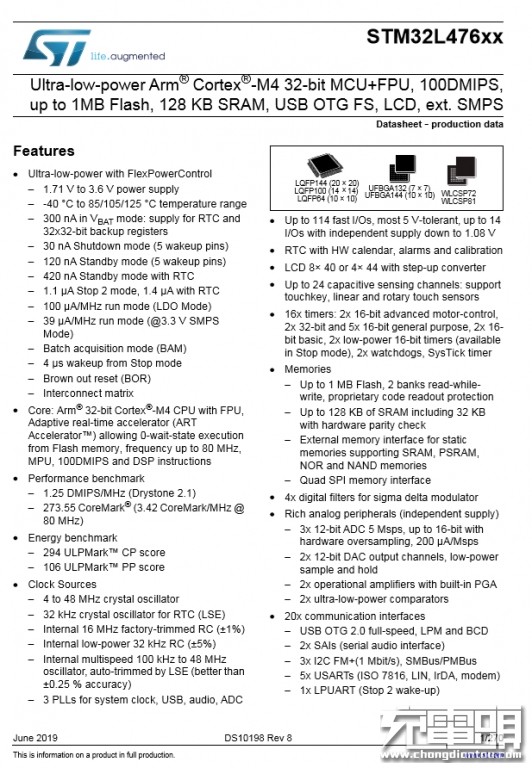

ST STM32L476MG 详细资料。

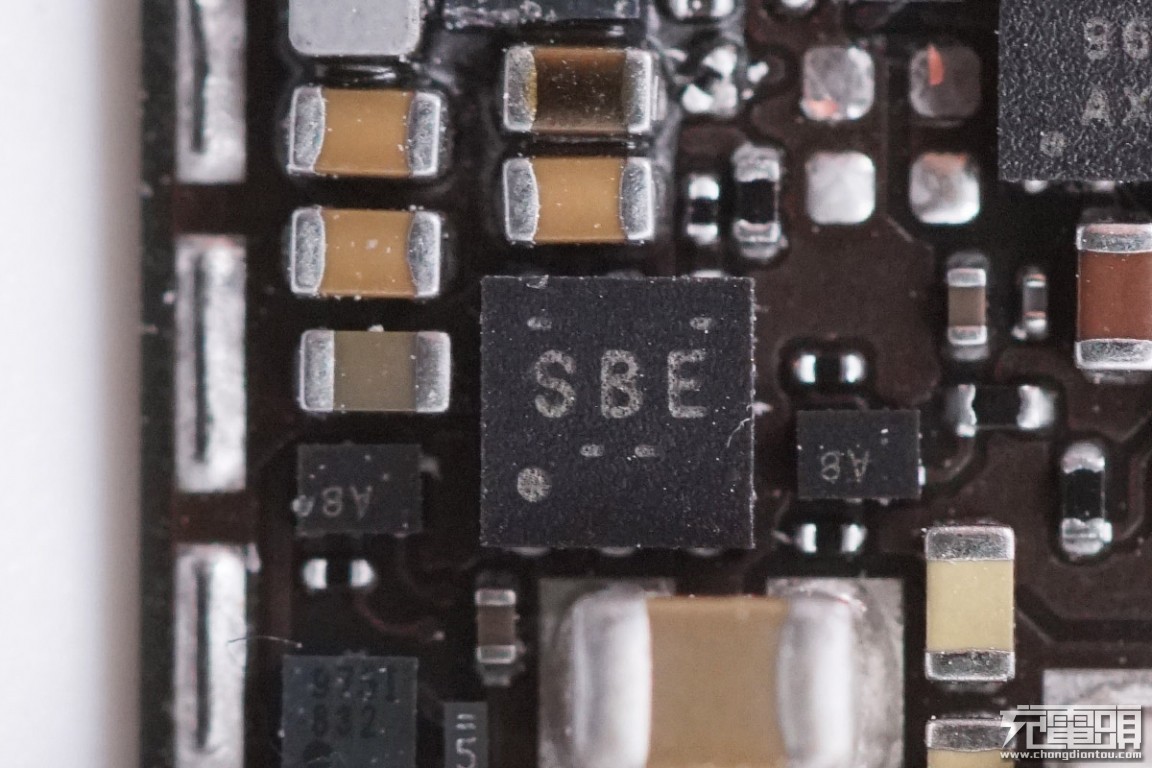

丝印 AGB的IC。

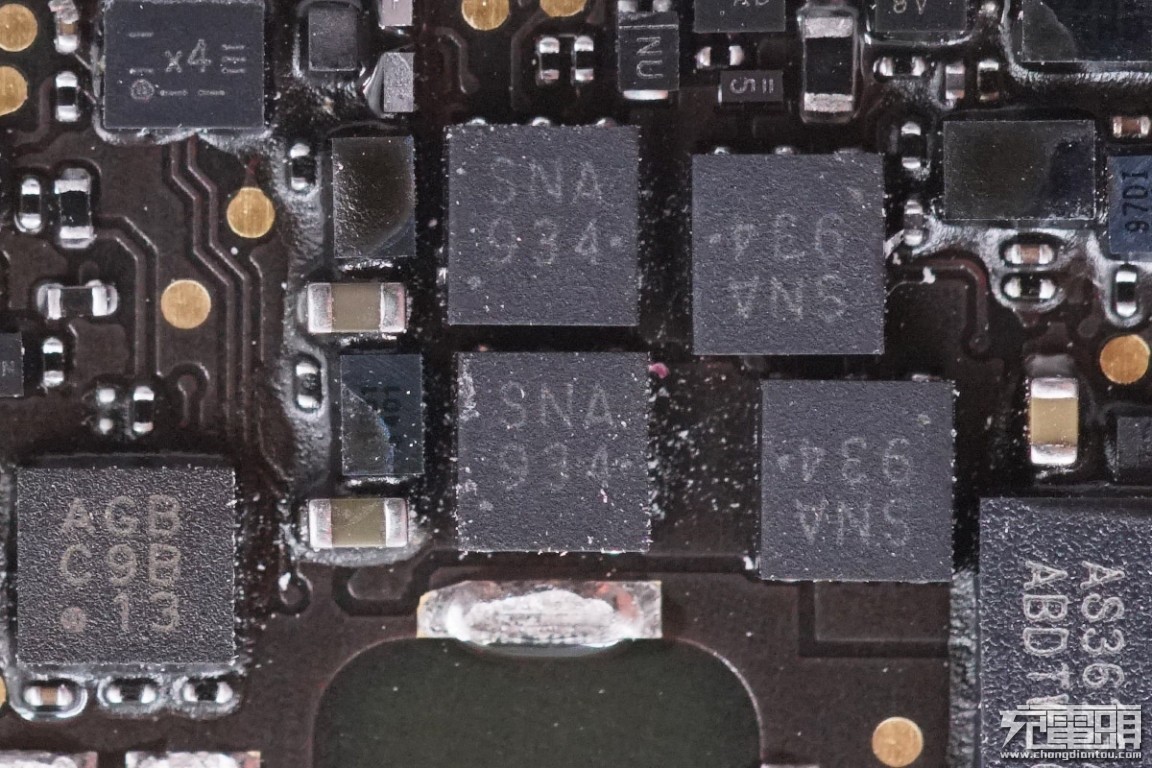

同步升降压的四颗MOS管，丝印SNA。

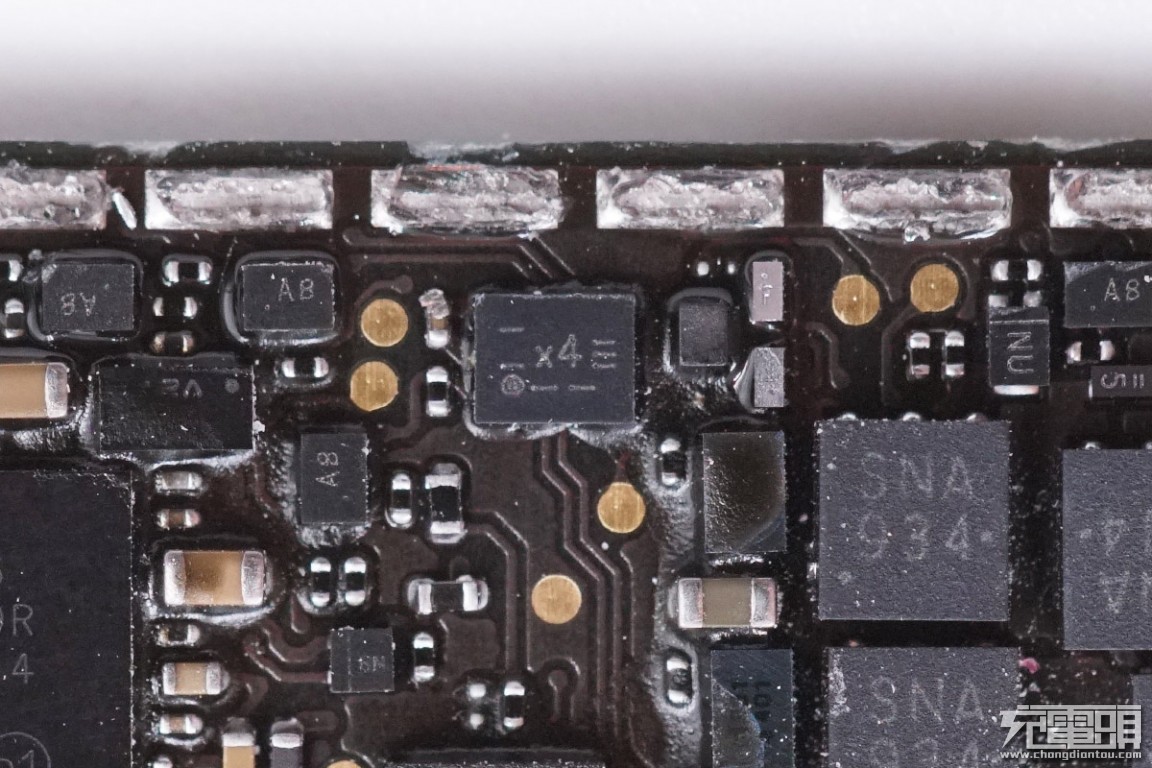

丝印X4的信号切换开关。

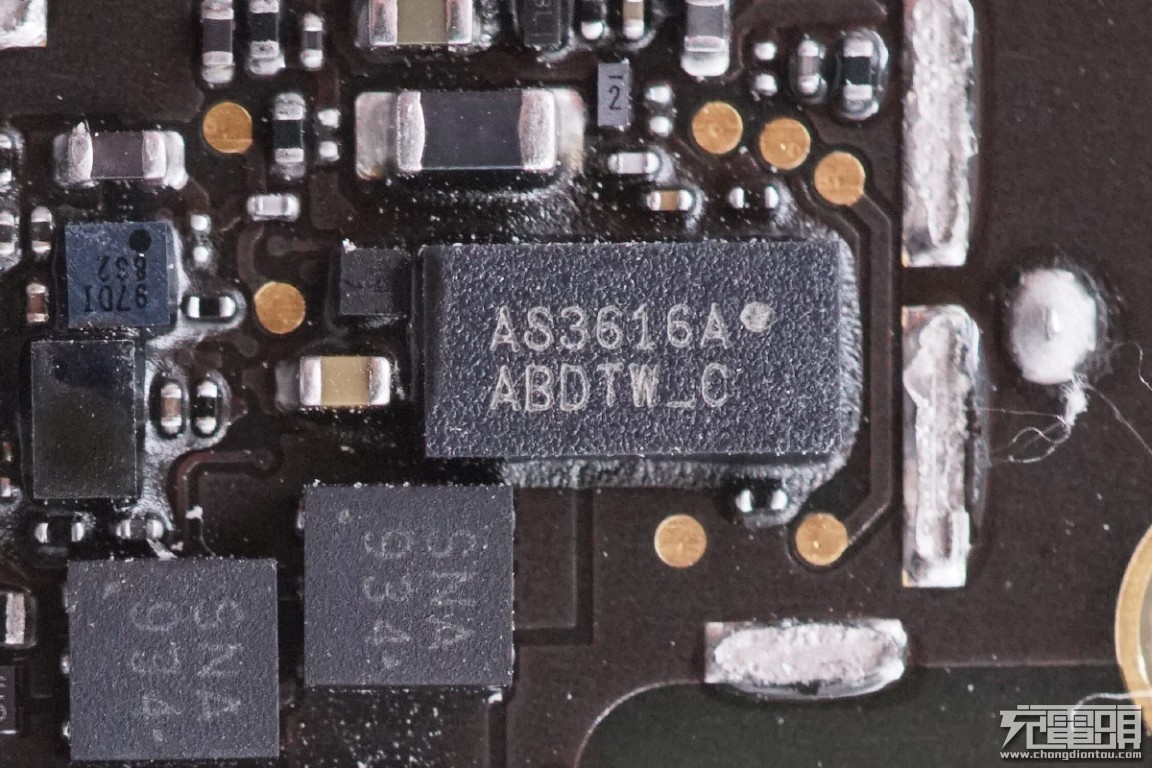

AS3616A L94端子芯片，焊接在PCB上。

丝印97DI的IC。

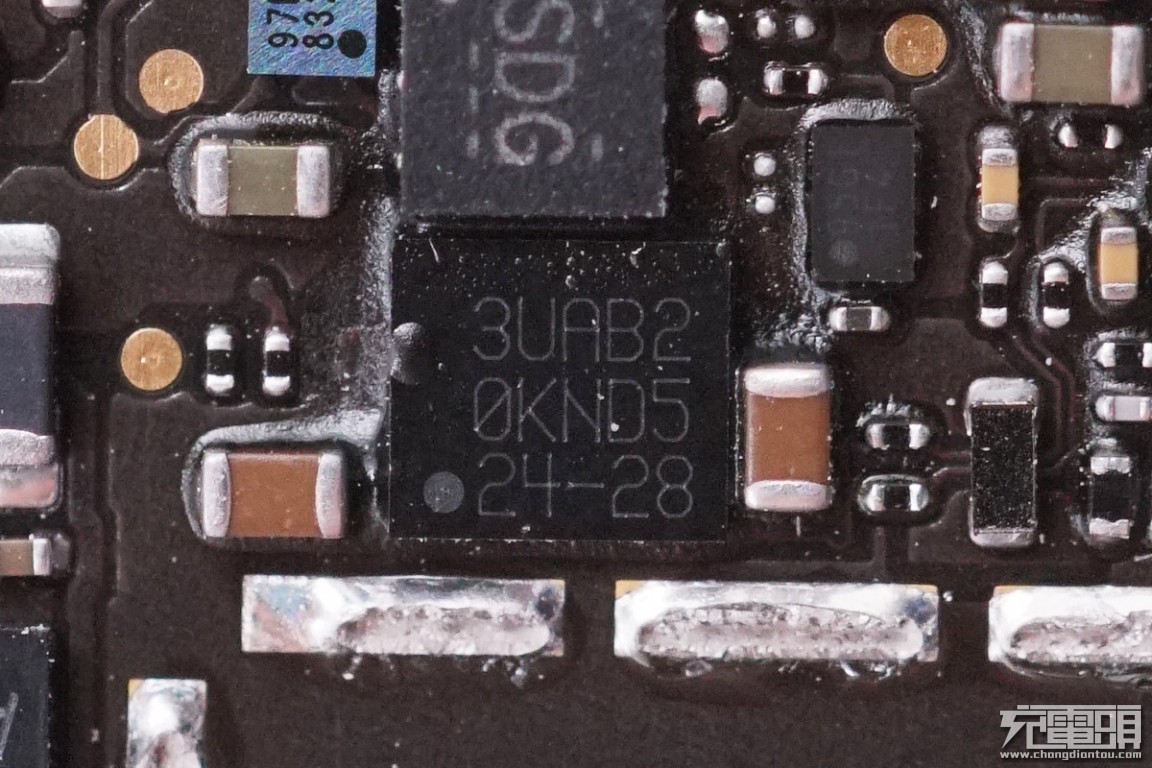

丝印3UAB2的芯片。

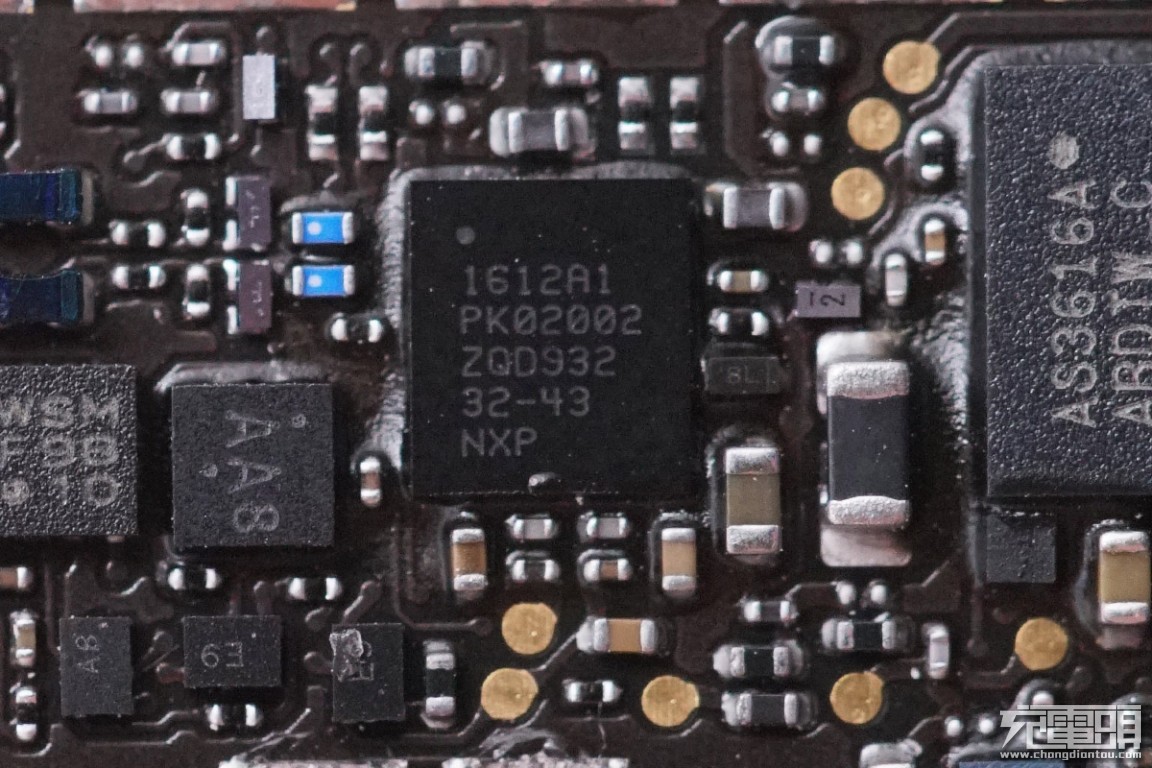

NXP 1612A1 定制料号，在iPhone里面也有使用。

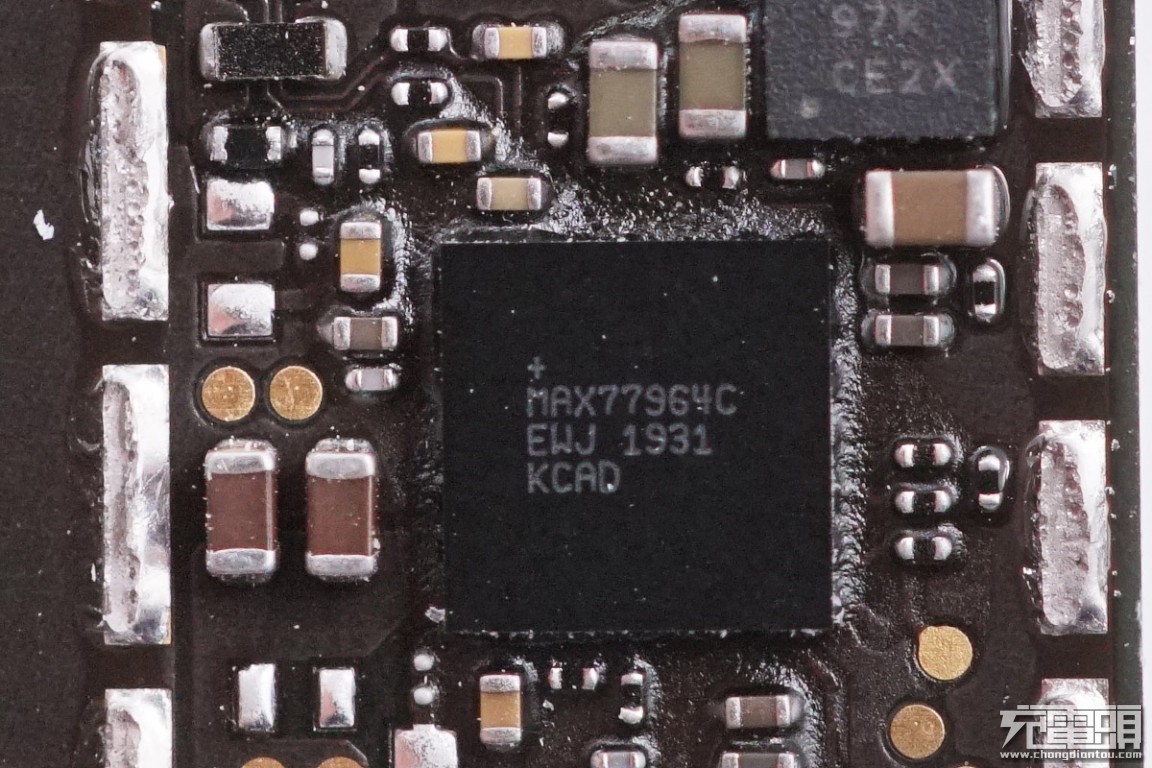

MAX77964 美信官方无信息。

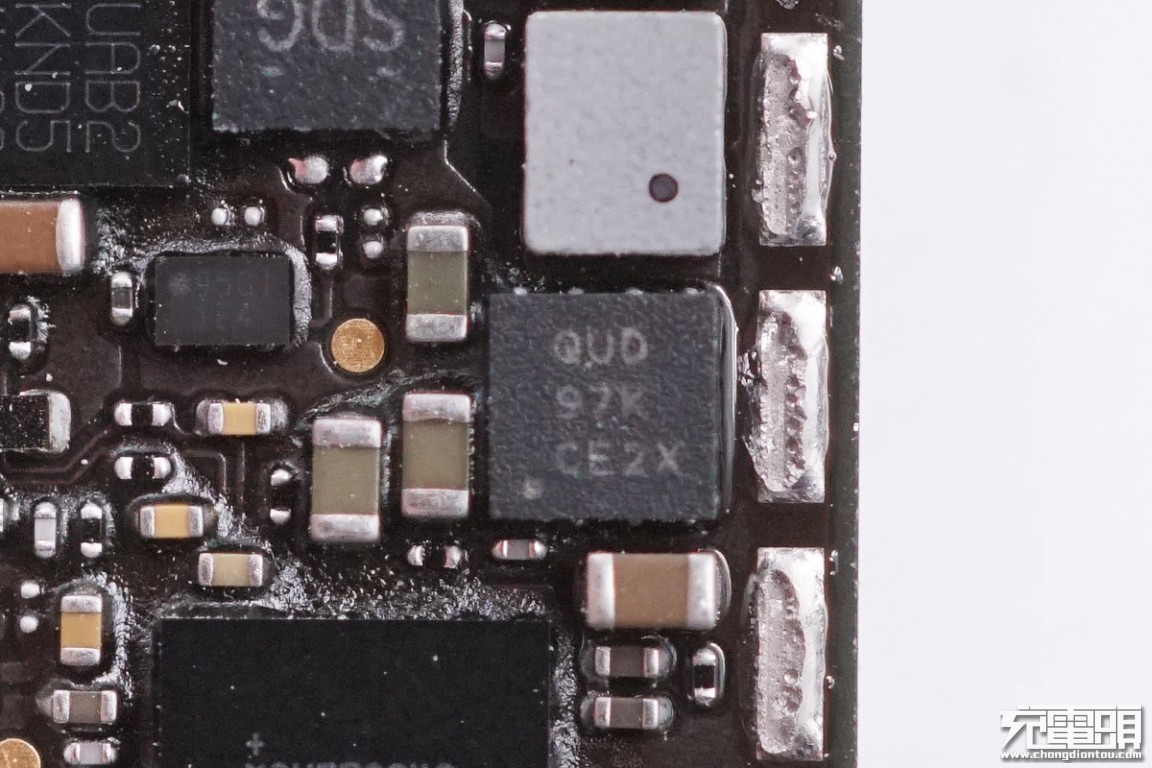

TI TPS62163 5V输出的同步降压转换器，丝印QUD。

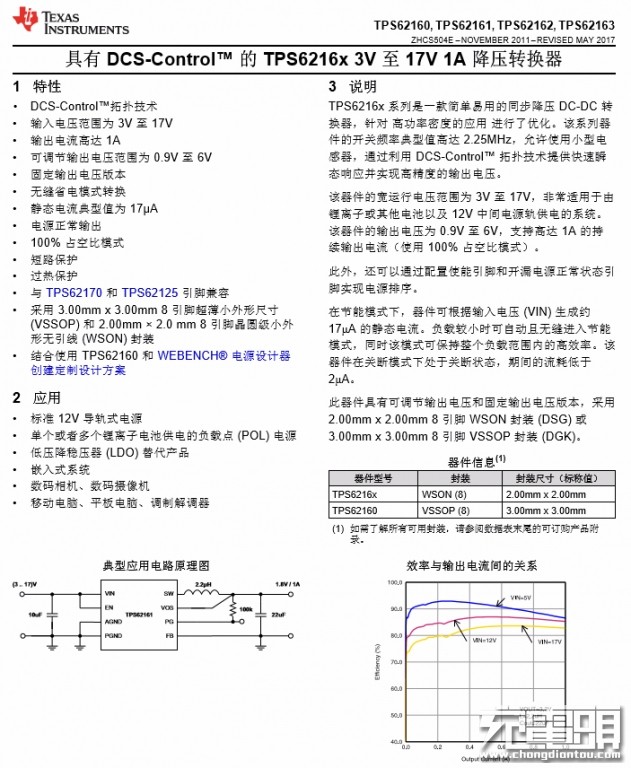

TI TPS62163 详细资料。

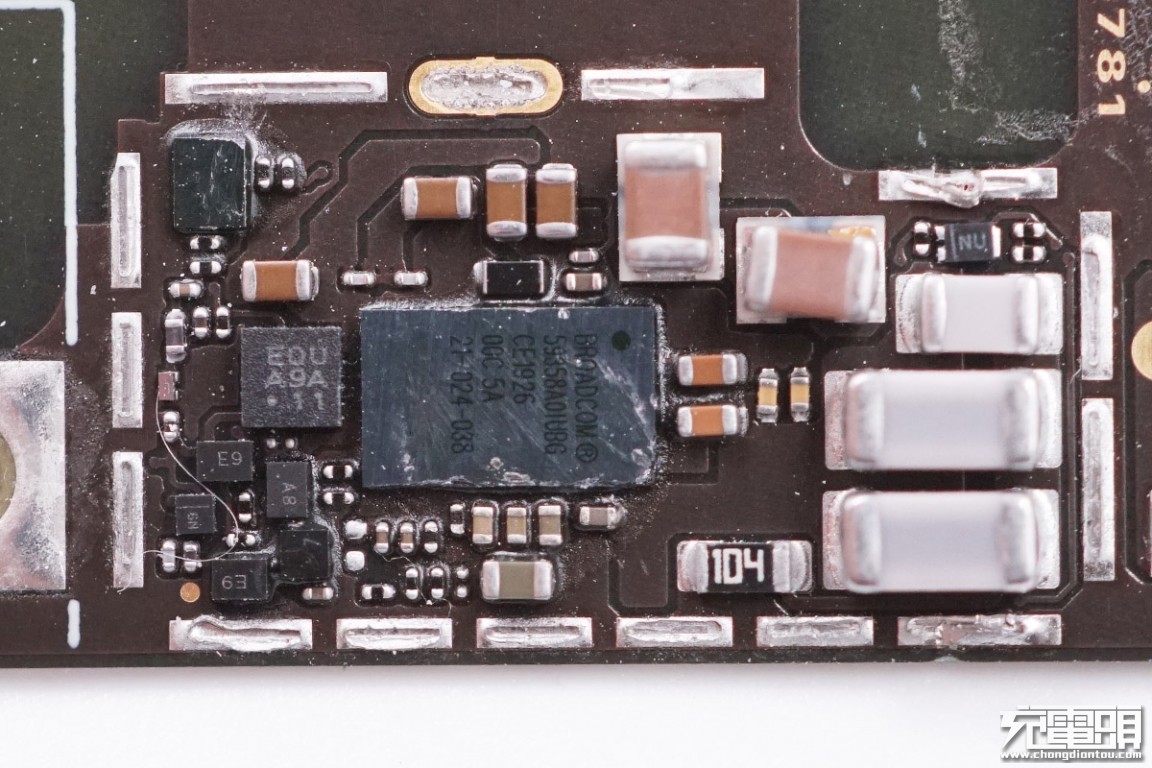

这个屏蔽罩内部是无线充电接收部分，有一颗接收芯片和NPO谐振电容。

无线充电接收芯片：博通（Broadcom）BCM59358。与第二代Apple Pencil的无线充芯片型号一致。

丝印EDU的芯片。

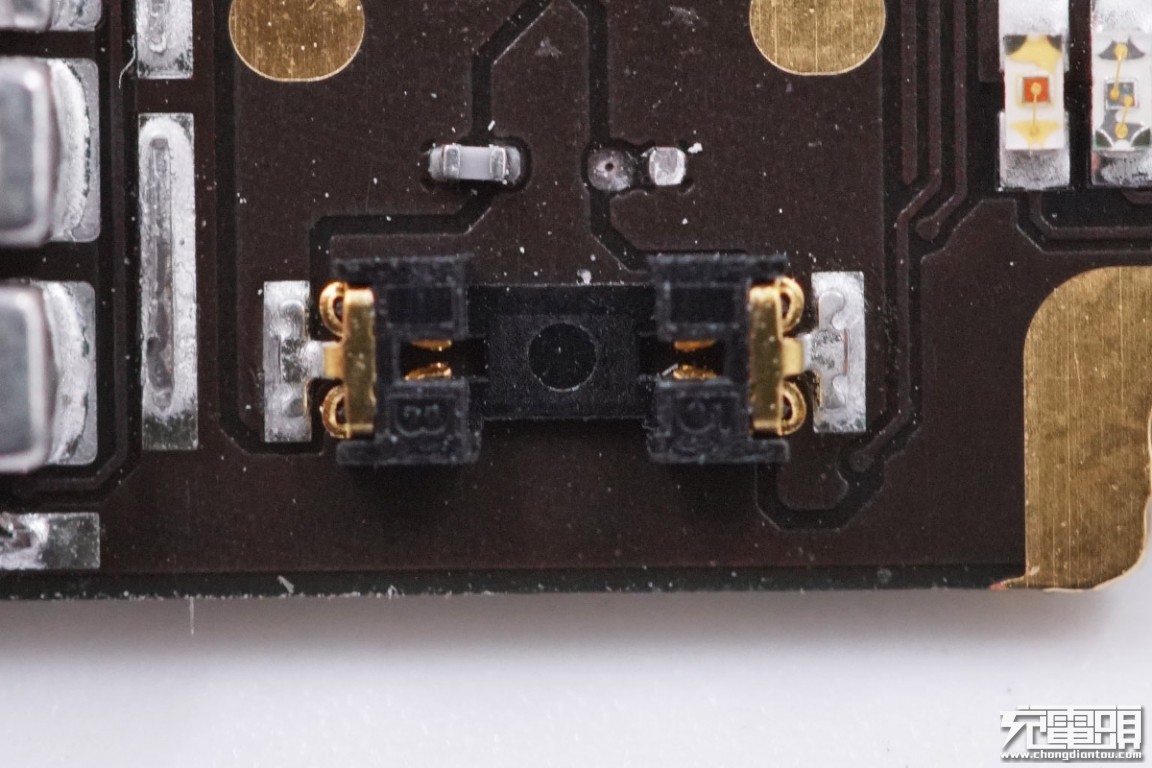

无线充电线圈连接端子。

两颗不同颜色的指示灯。

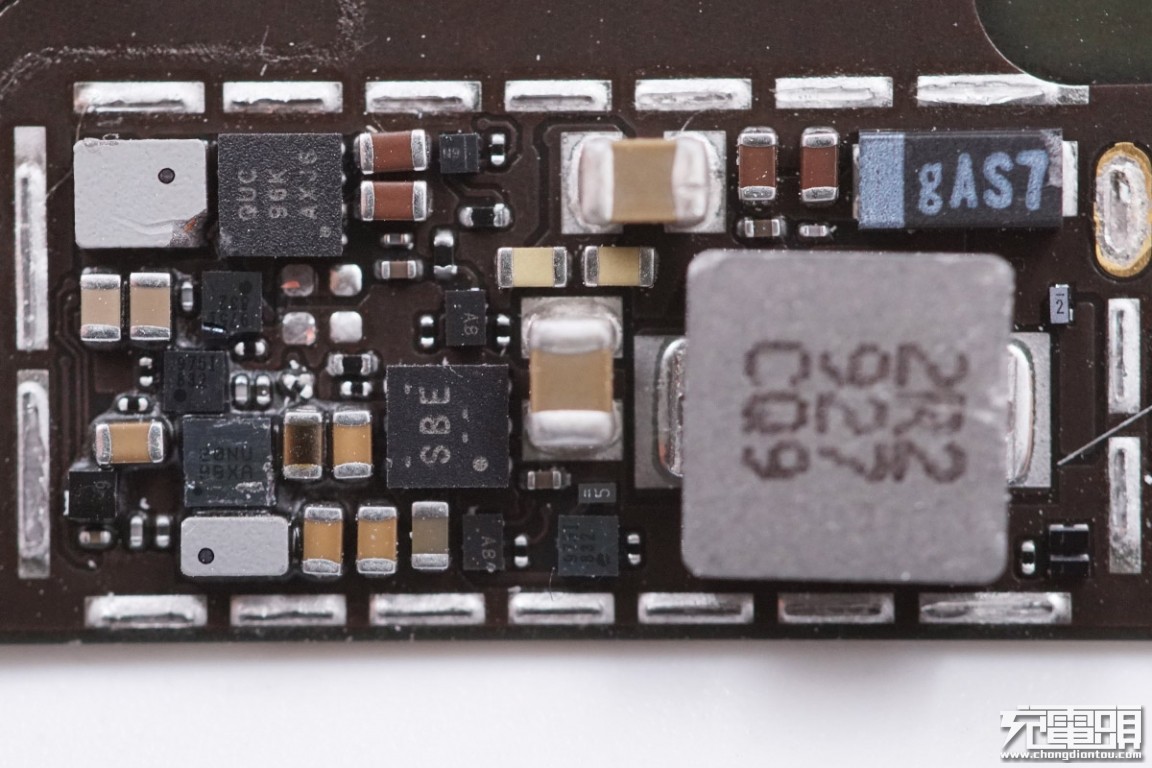

这个屏蔽罩内部是同步升降压电压转换部分。

TI TPS715A01，可调电压稳压器，2×2 SON封装。

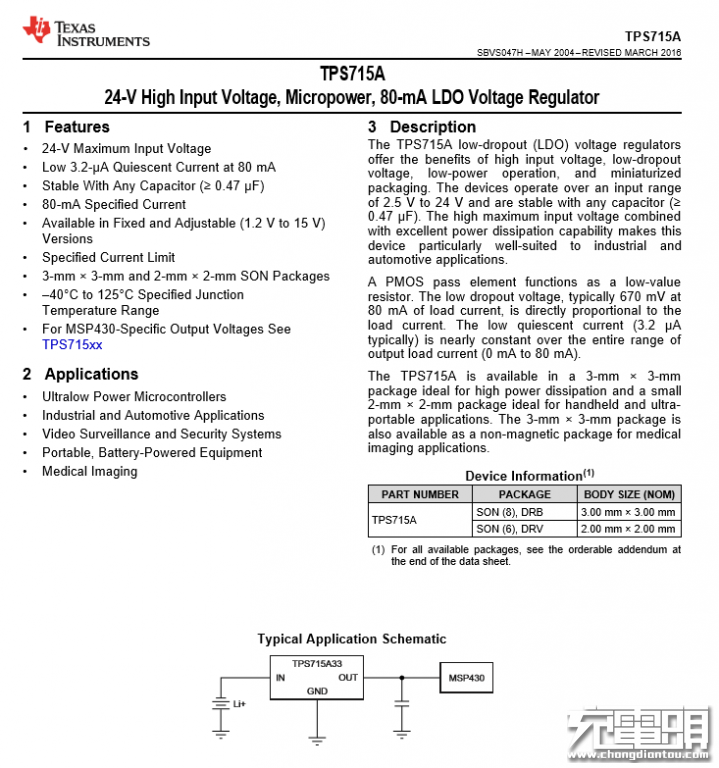

TI TPS715A01 详细资料。

TI TPS62162 3.3V输出的同步降压转换器，丝印QUC。

丝印975I的IC。

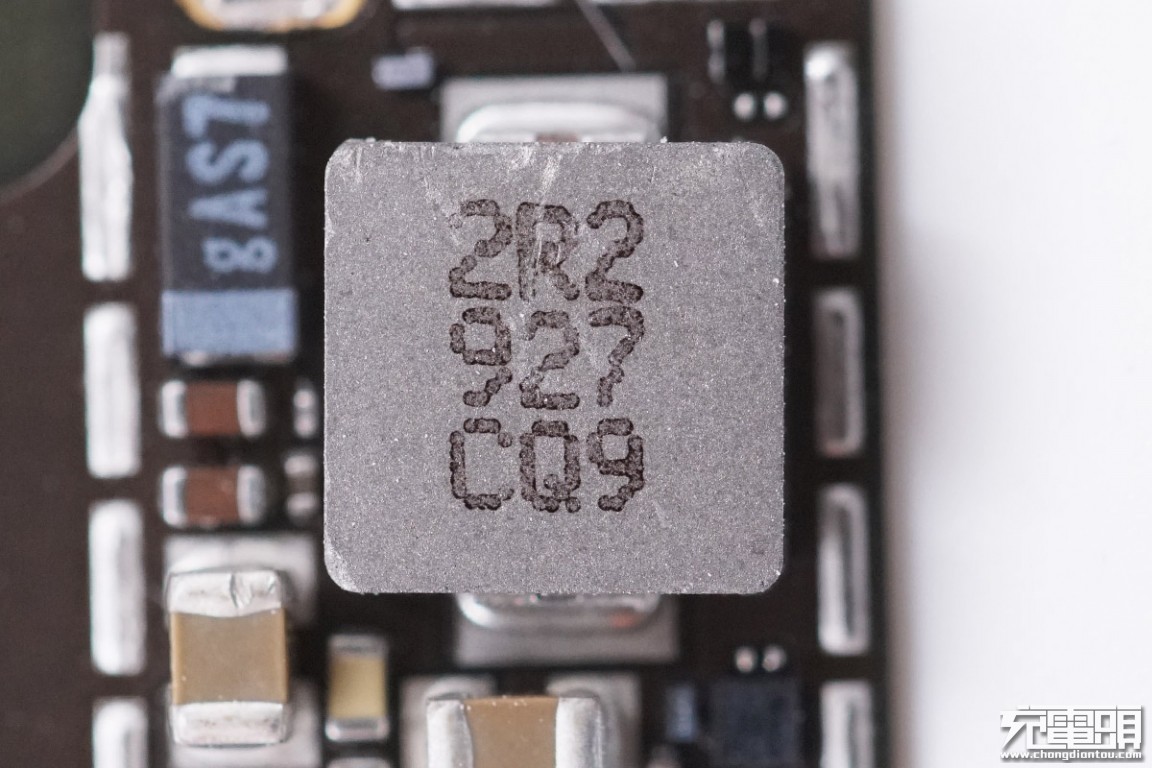

2R2合金电感，用于升降压电压转换。

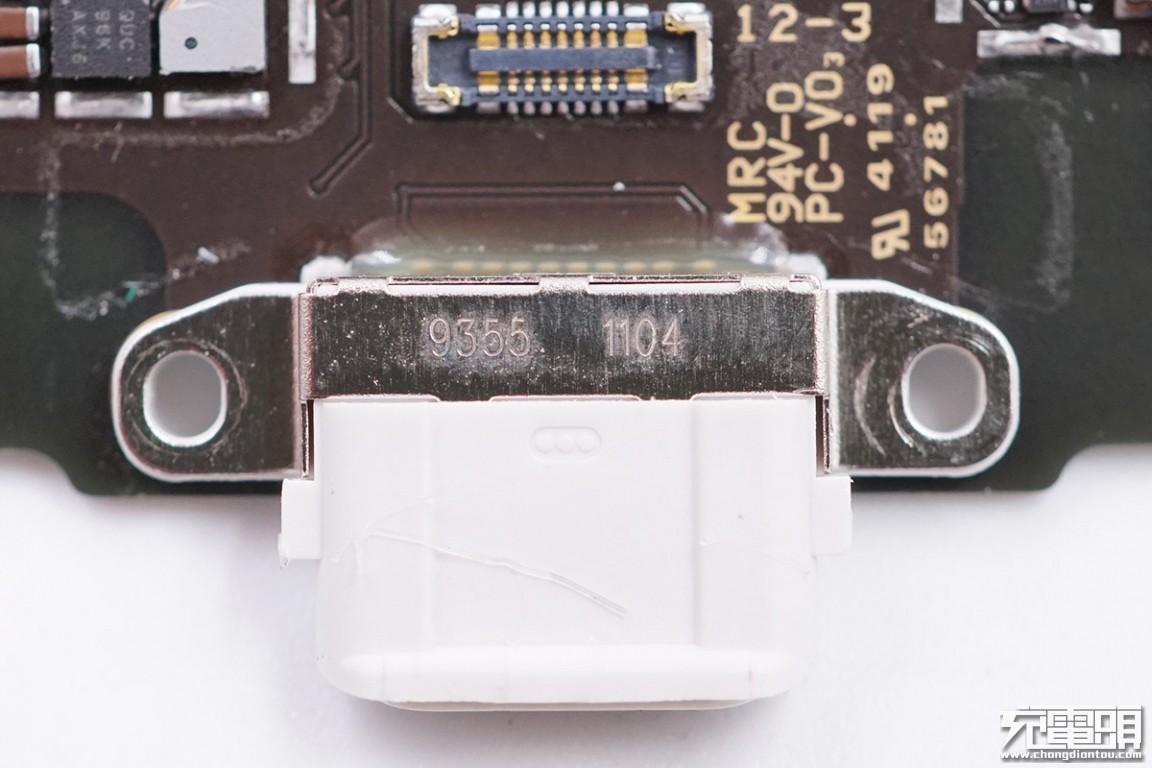

Lightning母座上有9355 1104的刻字，座子后面焊接处有胶水加固。

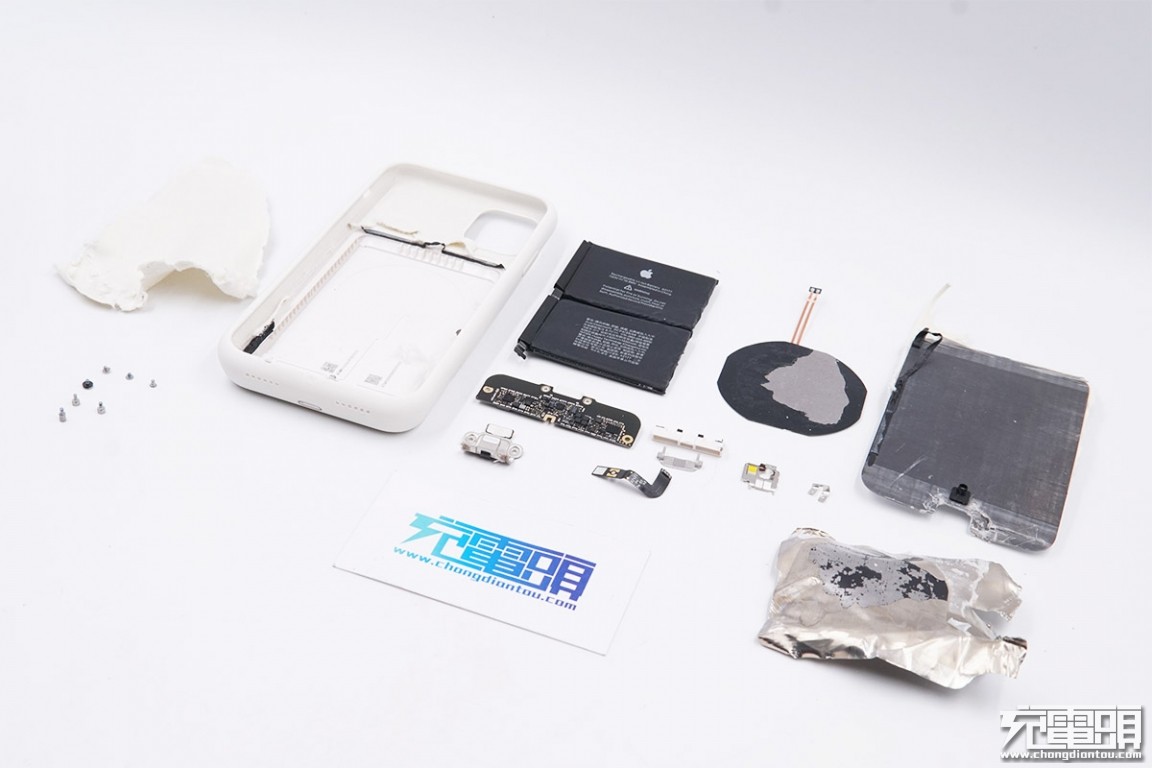

拆解全家福。

三、充电头网拆解总结

iPhone 11 Smart Battery Case智能电池壳，其内部结构及用料、以及电池容量均与近期拆解的iPhone 11 Pro Max版本完全一致，二者仅有产品尺寸大小上的区别。

而与往年的iPhone XR版本相比，iPhone 11智能电池壳依然搭载两大热门的USB PD快充和Qi无线充电技术，新增相机按钮，电池容量更大，功能更强。所以内部结构也相比往年版本更为复杂，产品做工依然保持苹果一贯的制造水准。

苹果新款智能电池背壳采用新设计的2串电池结构，内置同步升降压电路，在为内置电池和手机充电时，都能得到较高的转换效率，内置C94端子芯片，可为手机PD快充。

采用了多股绕线的超薄线圈，辅以导热材料，这些都有助于改善无线充电过程中的充电效率及散热。
