在本篇文章中，充电头网将继续为大家带来SAMSUNG三星美版45W PD快充充电器的深度拆解，一起来看看内部结构及用料与欧版的有何差异。
一、SAMSUNG三星45W USB PD充电器（美规）外观

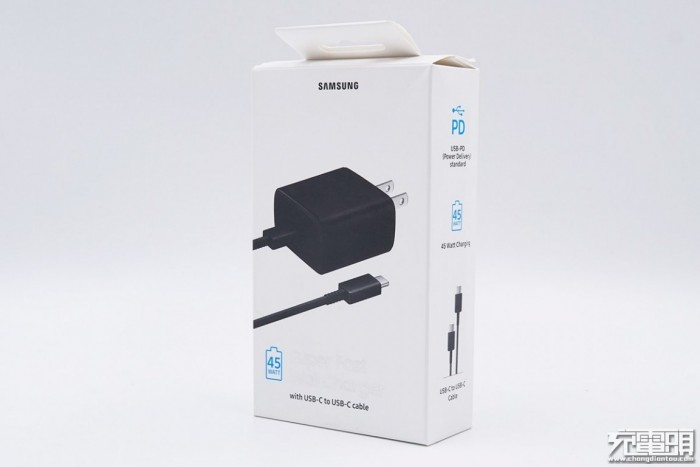

白色外包装盒，带有挂钩设计，正面上方是SAMSUNG品牌logo，中间是充电器实物图。
侧面是PD快充、45W充电功率、USB-C to USB-C线缆图案信息。
背面是产品英文版信息。

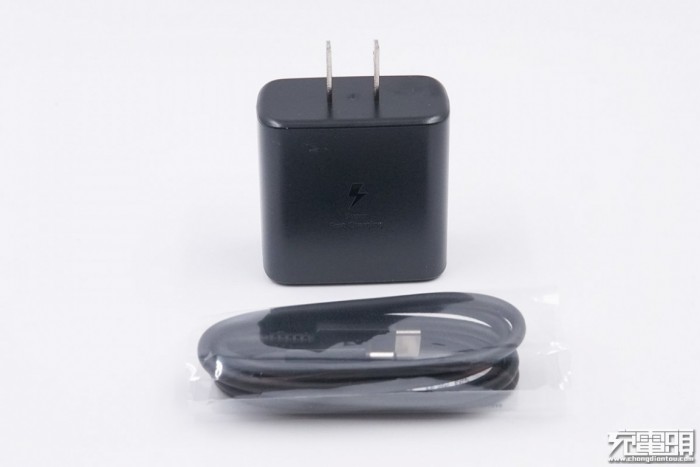

包装盒里是充电器和CC线缆。

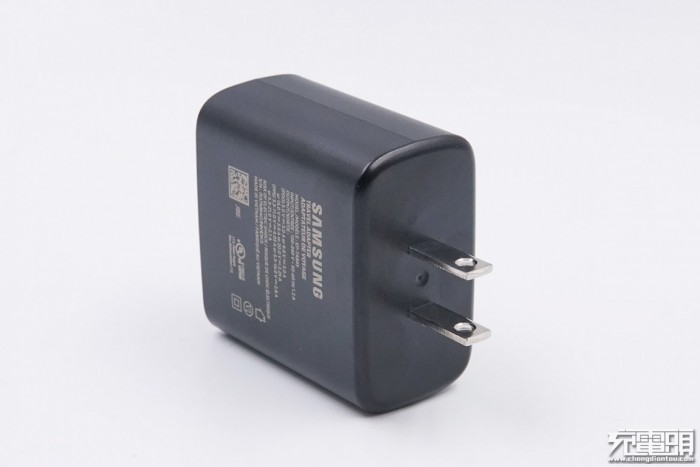

本次拆解的是美规版本，整个充电器采用黑色的外壳，且表面全部进行了磨砂处理，不粘指纹，正面中心是闪电logo以及“Super Fast Charging”字样。

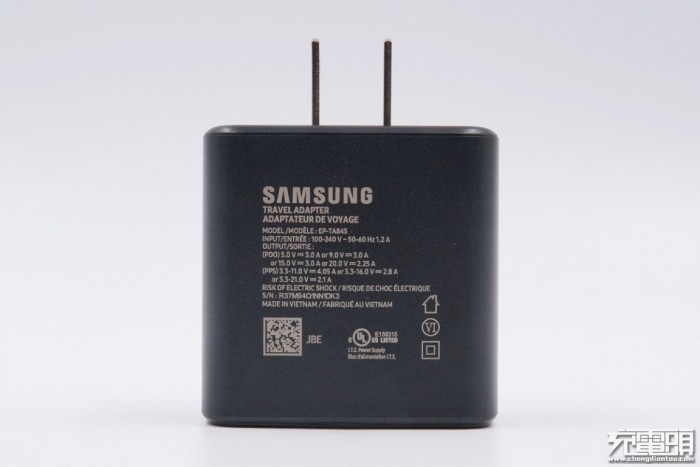

充电器背面为详细的产品信息，型号：EP-TA845；输入：100-240V~50/60HZ 1.2A；输出：5V/3A、9V/3A、15V/3A、20V2.25A；3.3-11V/4.05A或3.3-16V/2.8A或3.3-21V/2.1A三组PPS电压档位；产品为越南制造，目前已经通过了UL认证和VI级能效认证。

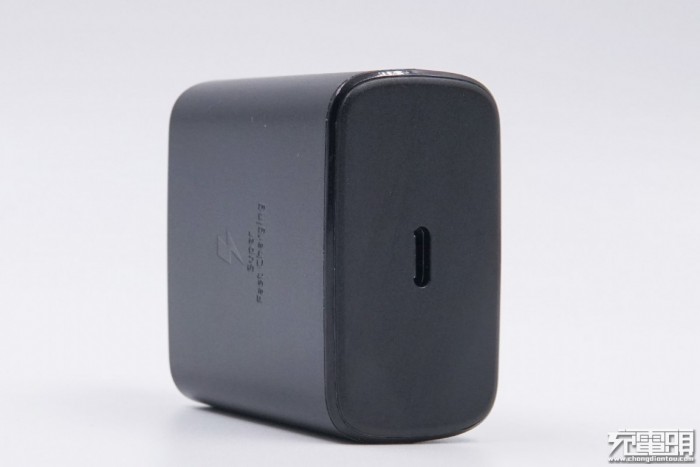

充电器为单USB-C接口，接口面板也是磨砂处理，表面平整。
不可折叠美规插脚。

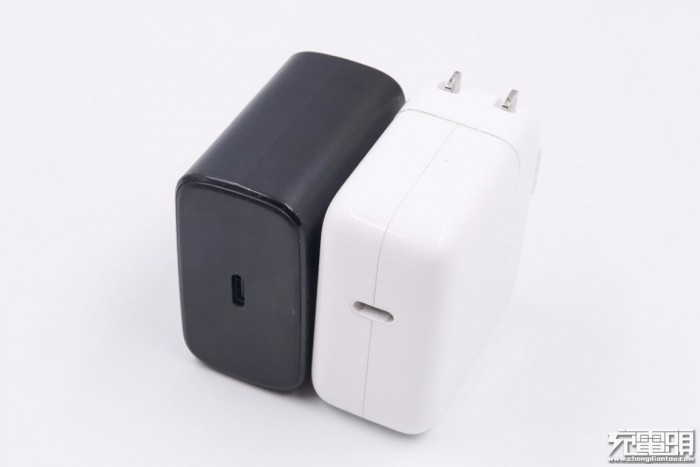

与苹果30W充电器的直观比较，主体部分体积差不多。

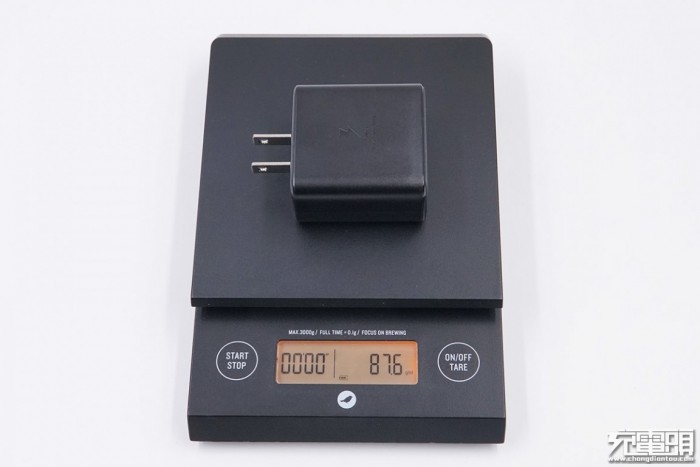

净重约为88g。

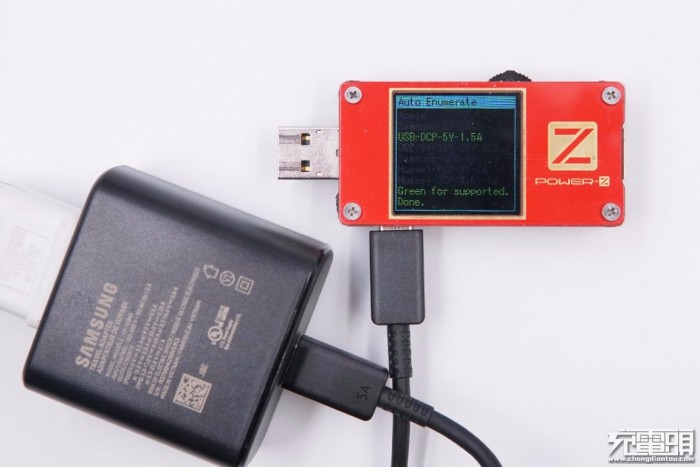

使用ChargerLAB POWER-Z KT001对SAMSUNG三星45W快速充电器进行协议读取，发现支持USB-DCP协议，不支持其他充电协议。

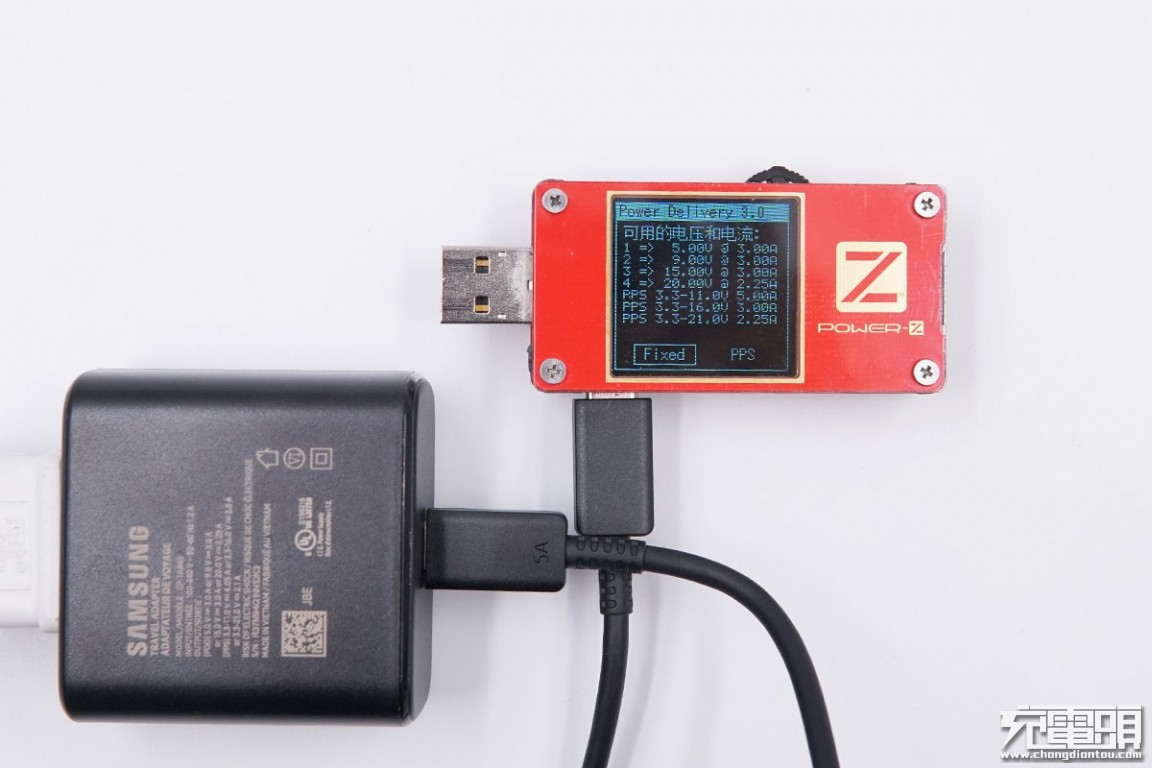

对充电器进行PDO报文读取，SAMSUNG三星45W快速充电器支持5V/3A、9V/3A、15V/3A、20V/2.25A四个固定档位及3.3V-11V/5A、3.3V-16V/3A、3.3V-21V/2.25A三个PPS档位。
二、SAMSUNG三星45W USB PD充电器（美规）拆解

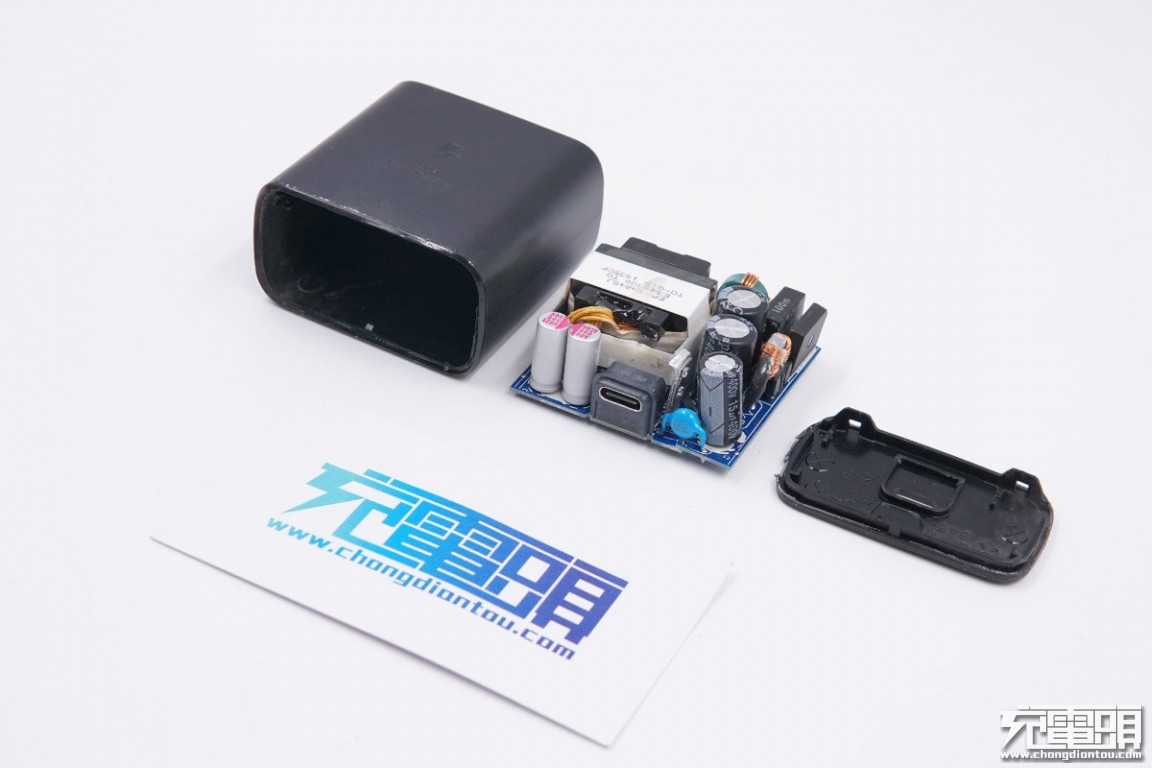

沿着顶面的边缘缝隙处撬开，基本可以做到无损拆解，可以看见输出端焊接有固态电容、USB-C接口、蓝色Y电容等元件。

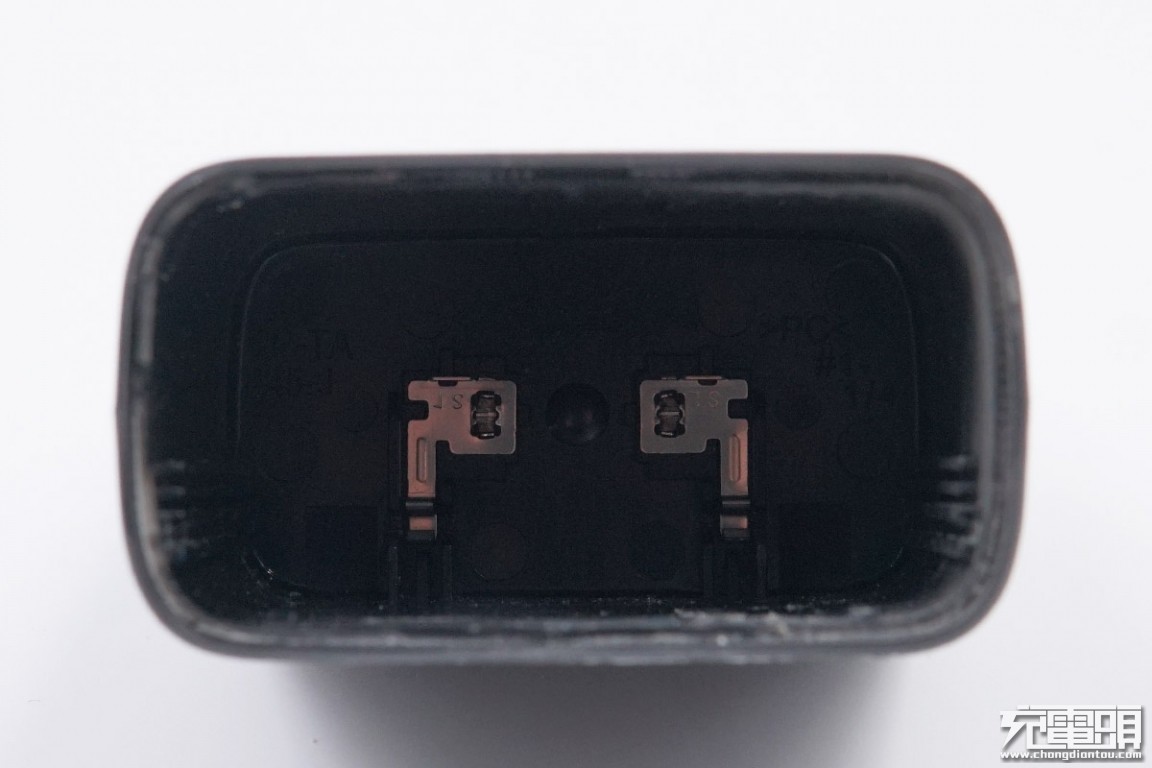

机身壳内部两边各有一条凹槽，用来固定PCB板，金属弹片与PCB板通过接触式导通。

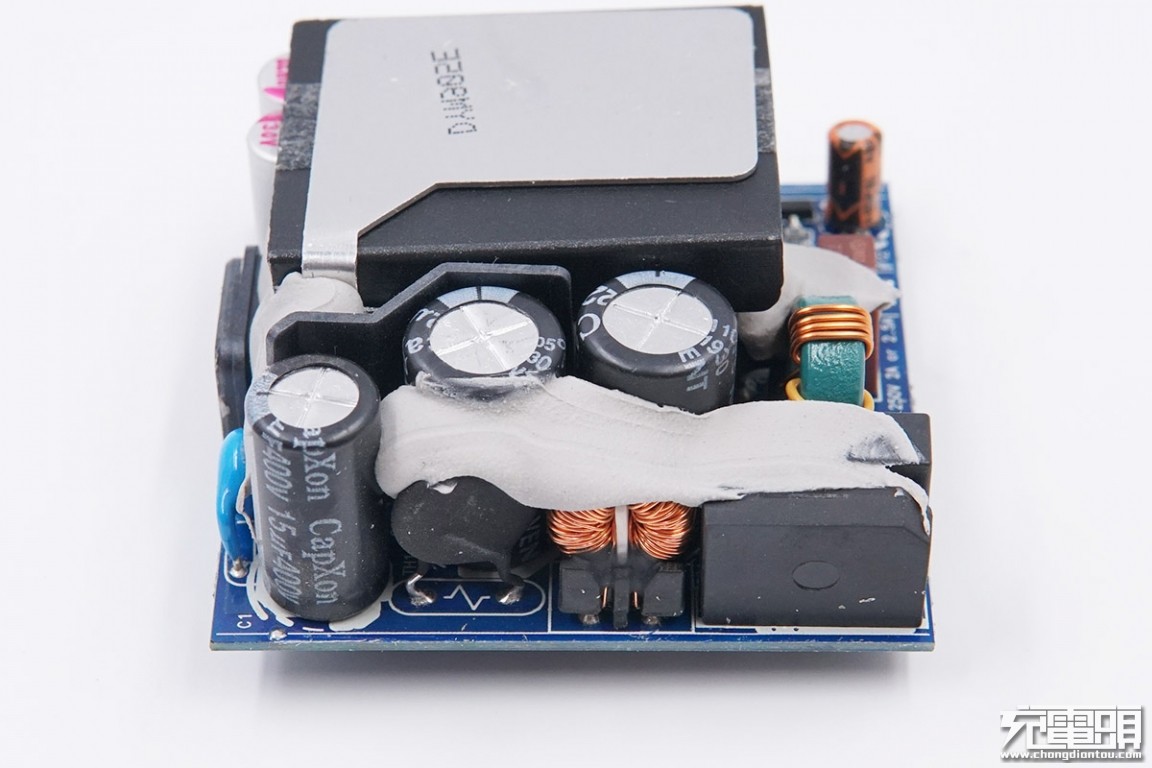

输出端上是三颗初级滤波电解电容、热敏电阻、共模电感；元器件之间采用注胶固定。

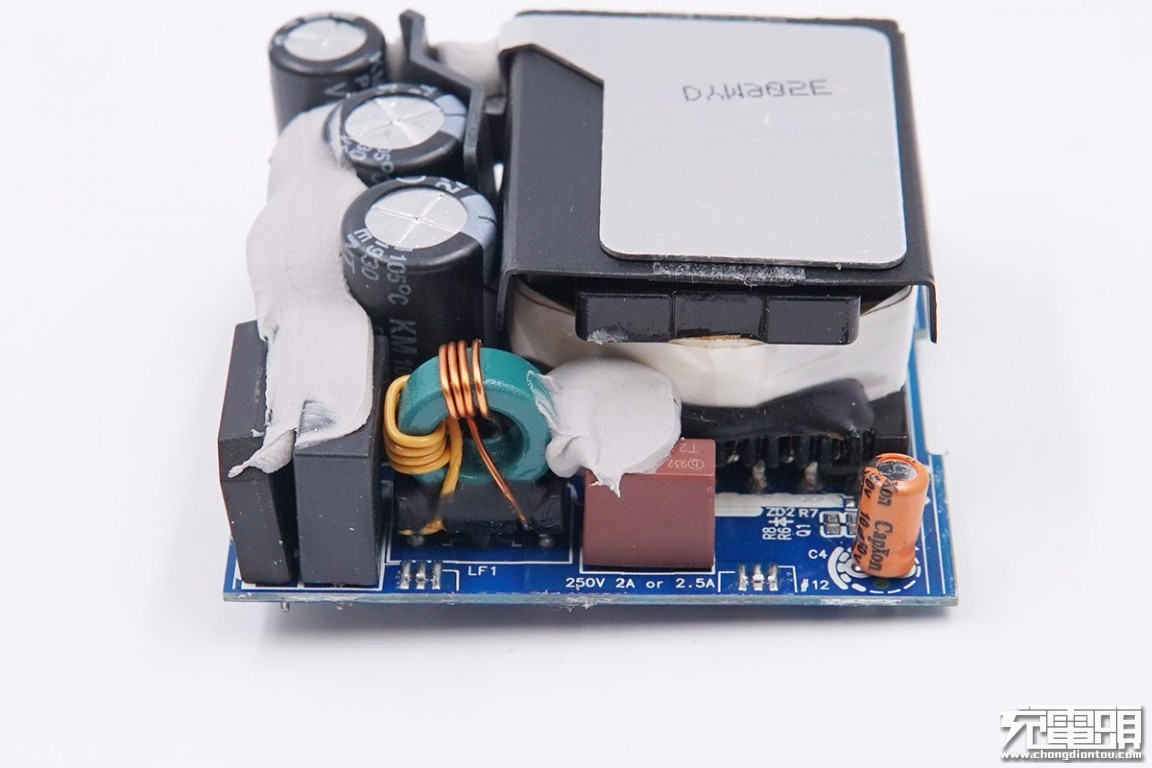

侧面上还有整流桥、安规X电容、共模电感、延时保险丝、主控芯片供电电容等。
黑色绝缘板中间饶有一圈双面胶，用来粘在变压器上，最上面上一块金属散热片，辅助导热。

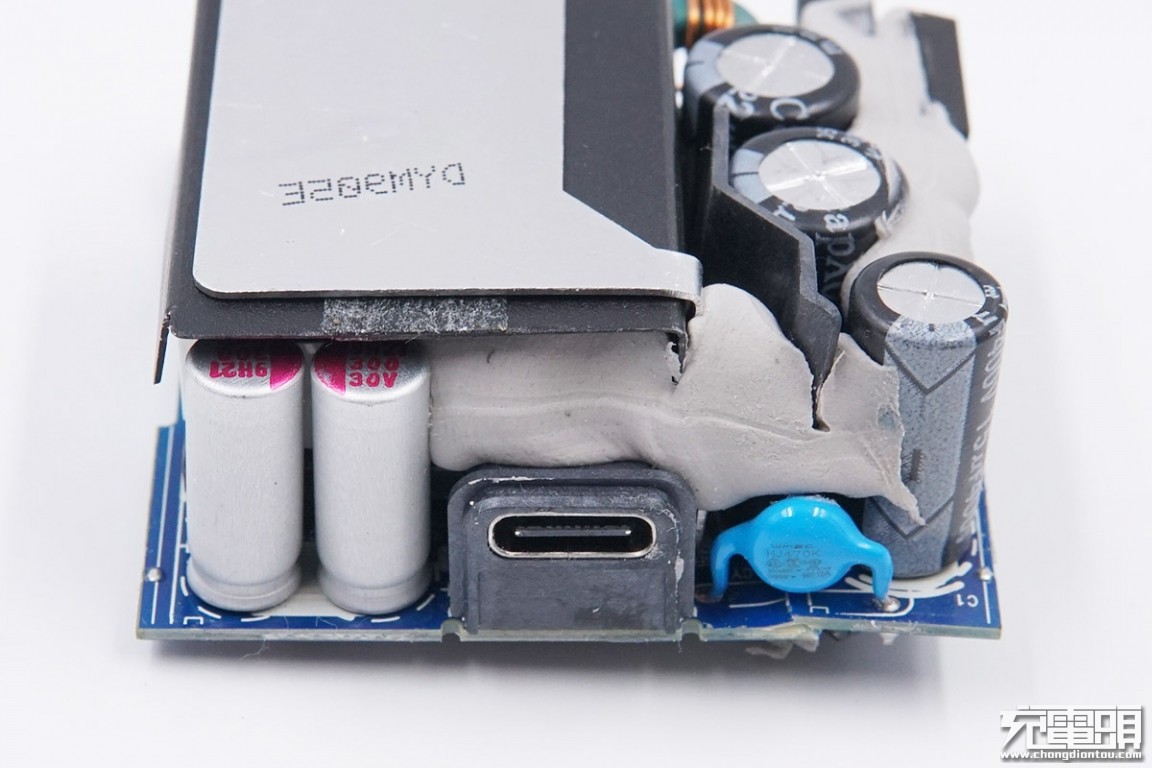

输出端设有两颗固态电容、USB-C接口以及蓝色Y电容；初级次级之间有一块绝缘板隔离；与变压器接壤的地方打胶固定和导热。
下面我们从输入端开始详细了解各个元器件。

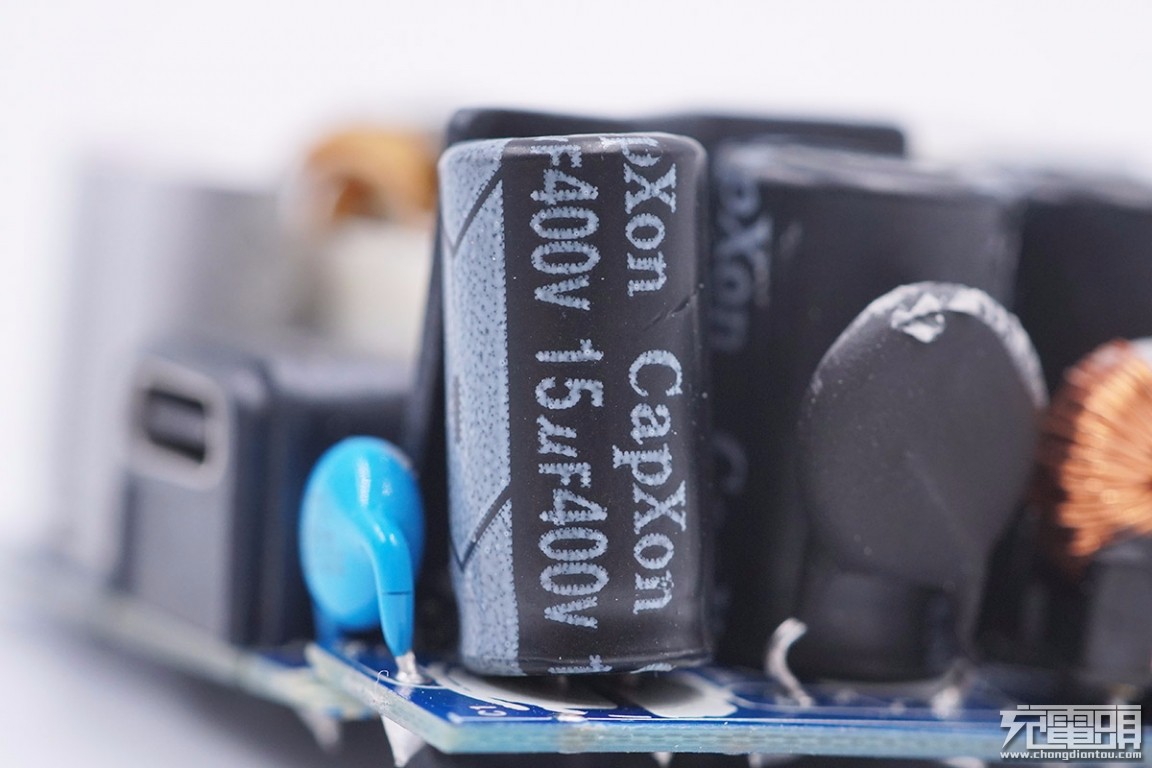

初级滤波电解电容，是CapXon丰宾品牌，规格400V 15μF。

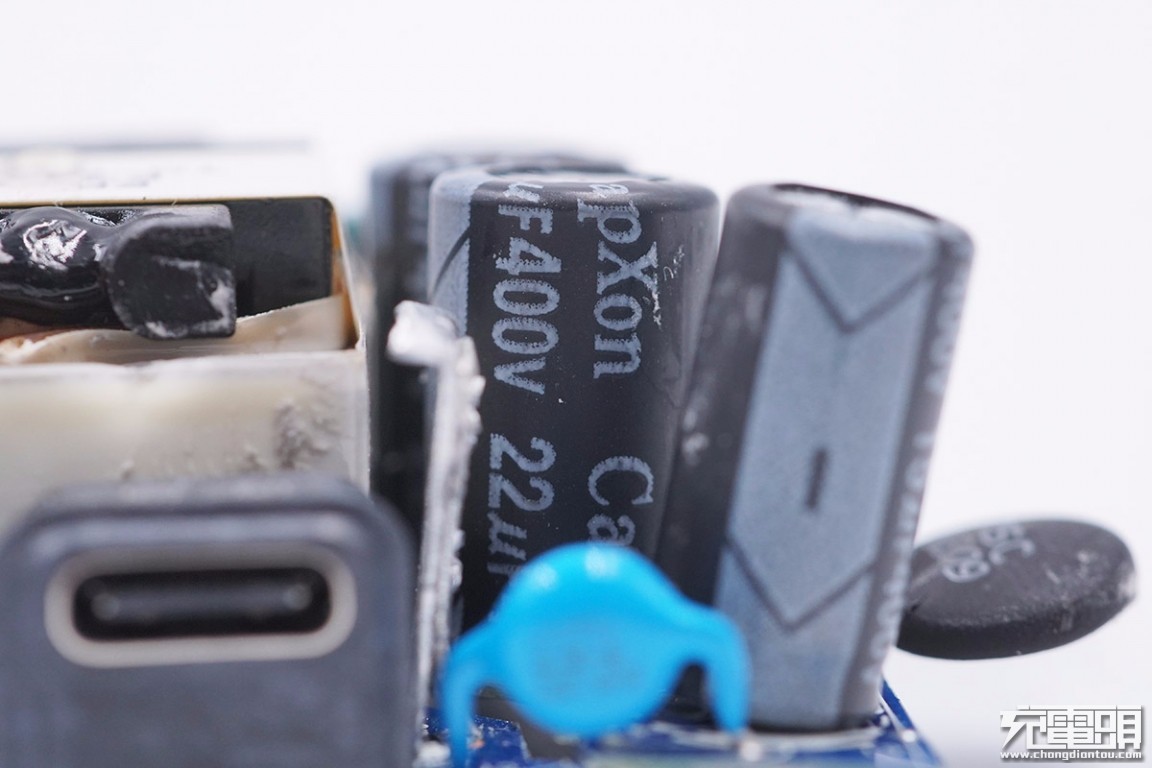

另外两颗初级滤波电解电容一样，规格均为400V 22μF，同样来自CapXon丰宾。三颗并联工作，总共59μF。

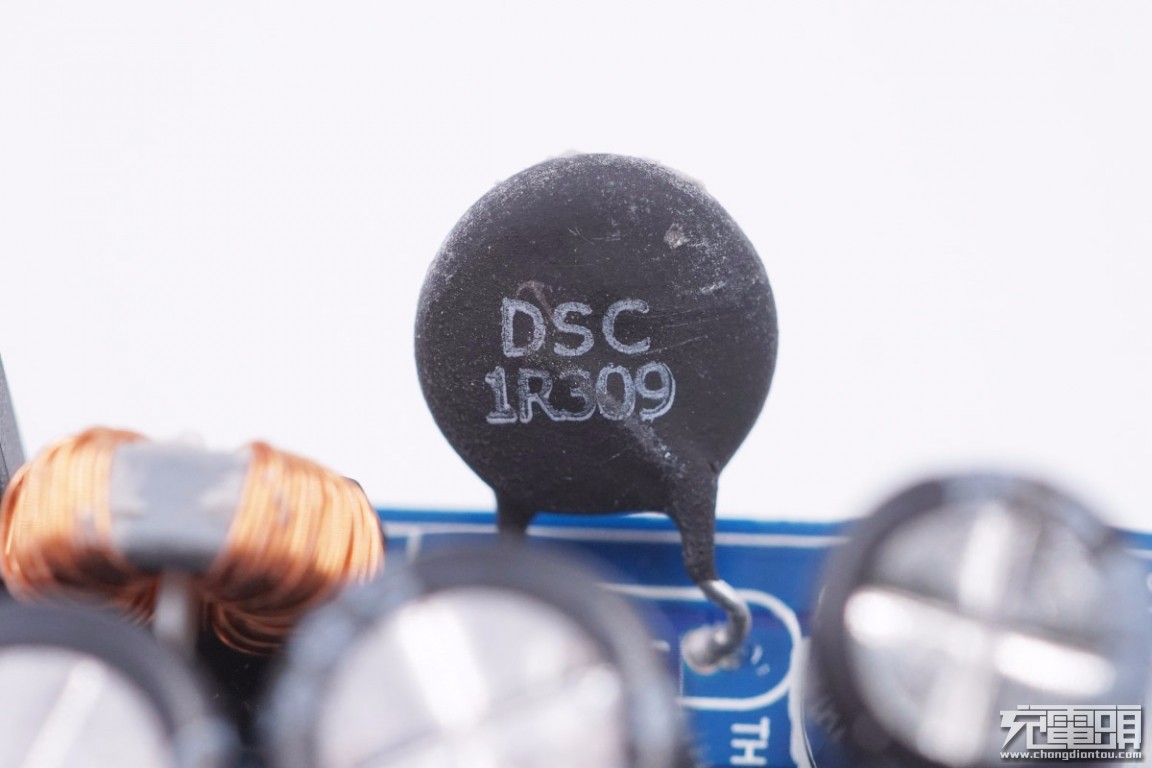

热敏电阻，用于抑制上电浪涌电流。

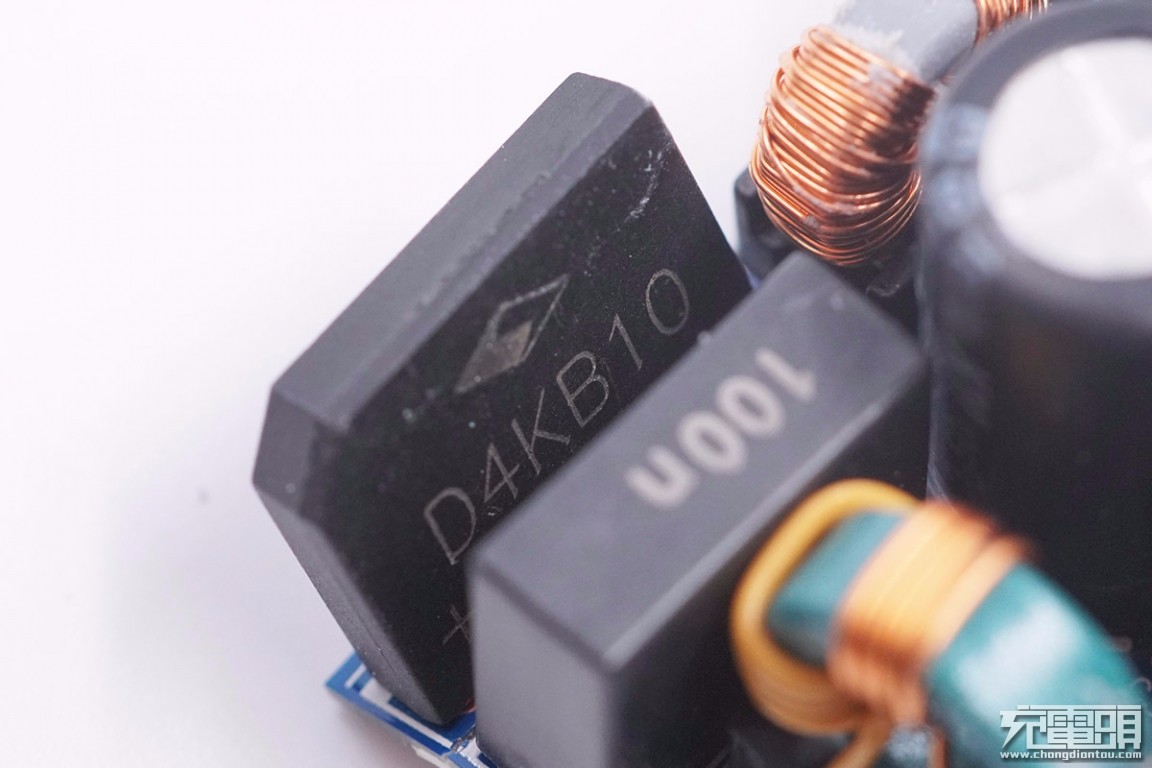

丝印D4KB10整流桥。

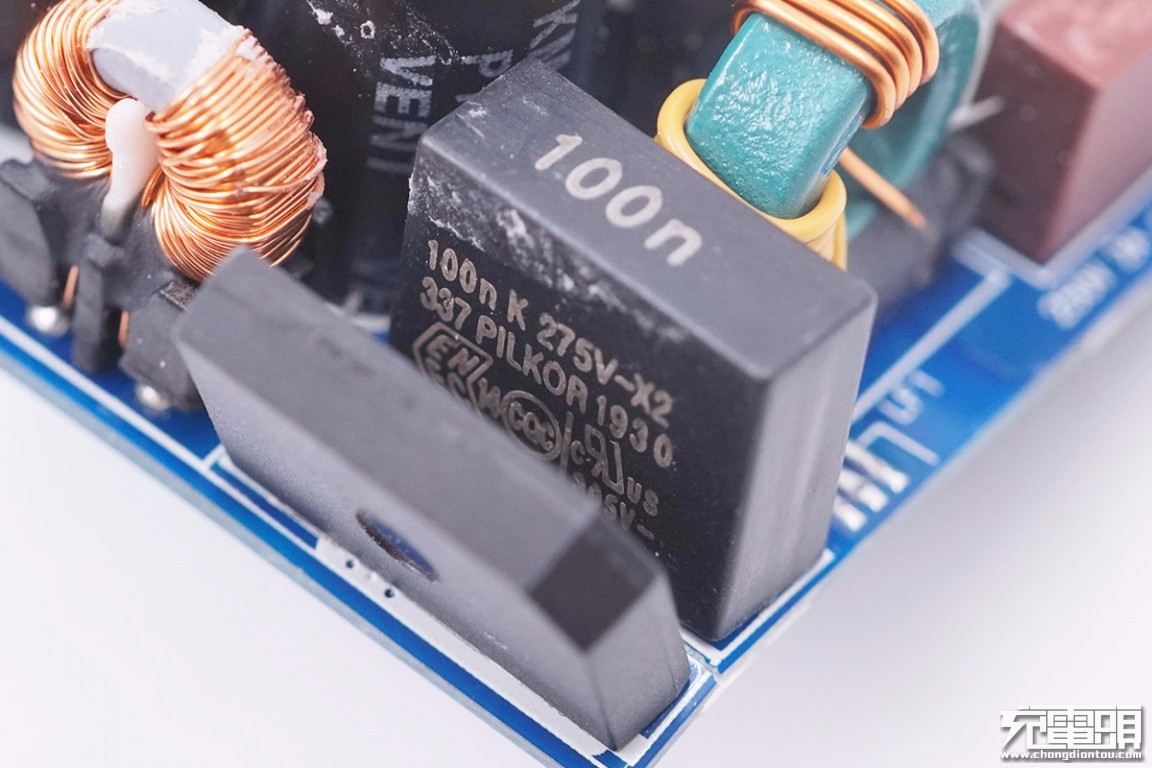

安规X2电容，额定电压275VAC。左上角是一颗共模电感，灰色磁芯，用于滤除EMI干扰。

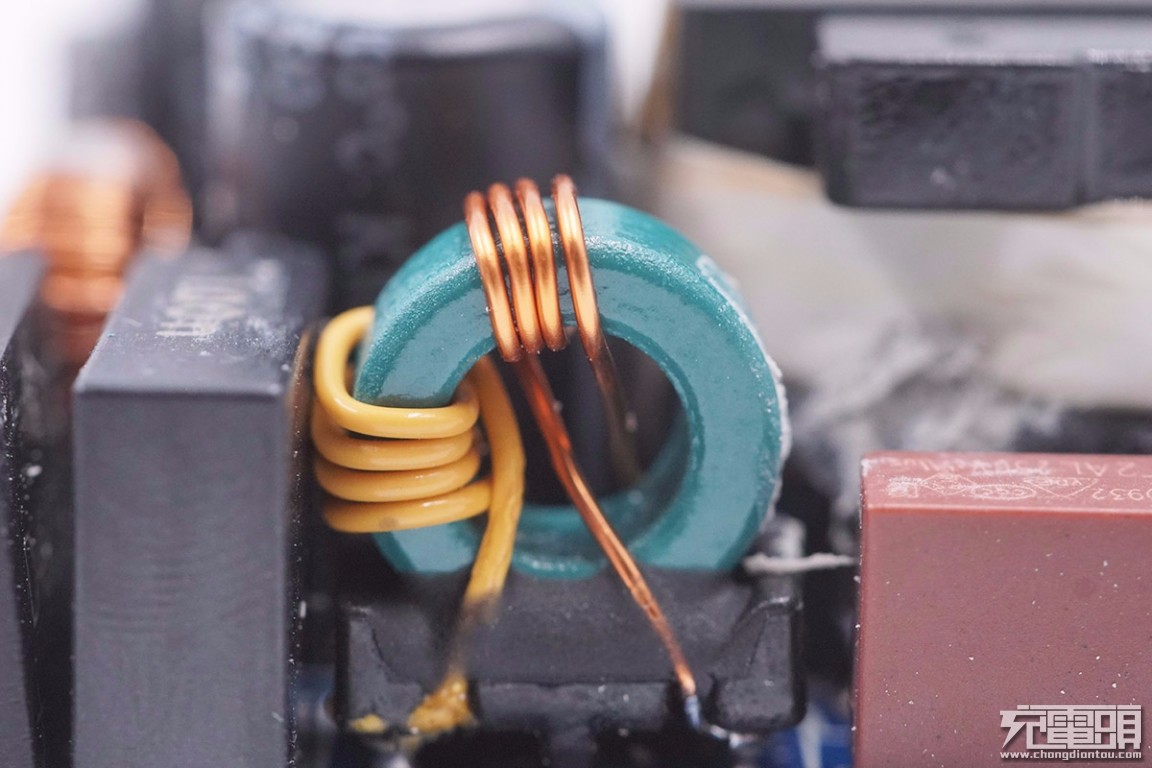

共模电感特写，绿色磁芯，用于滤除EMI干扰。

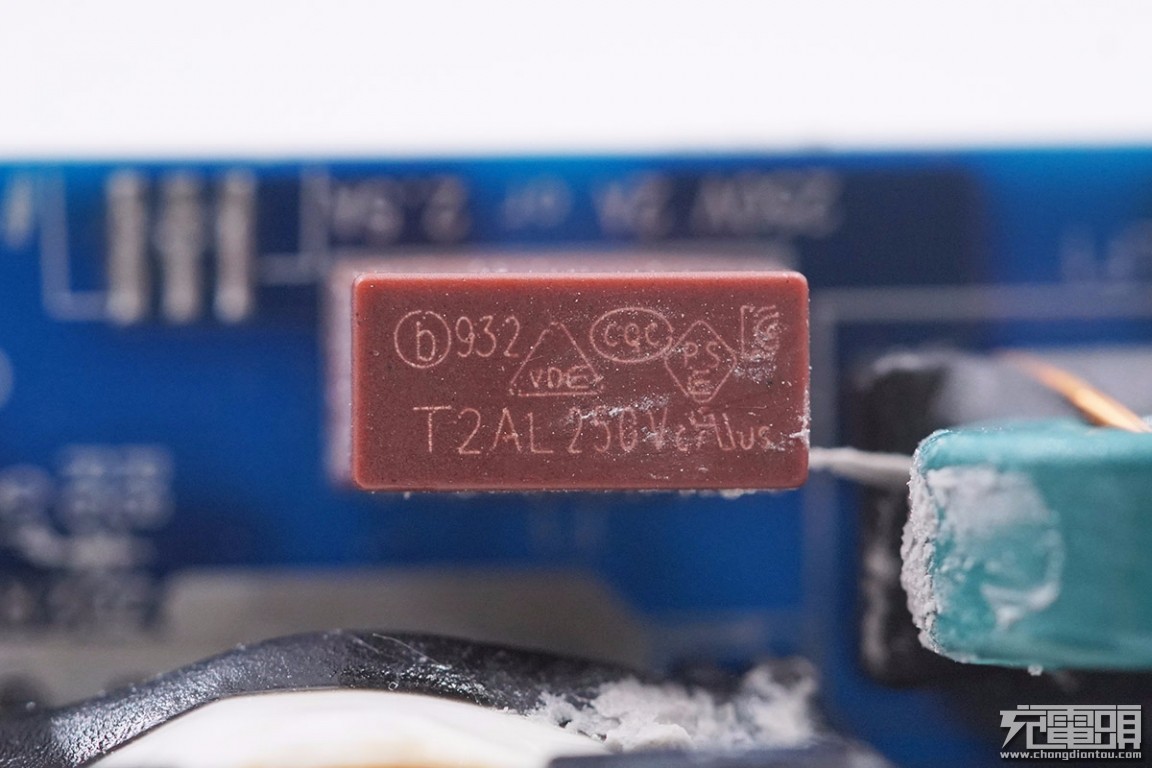

延时保险丝，规格为2A 250V。

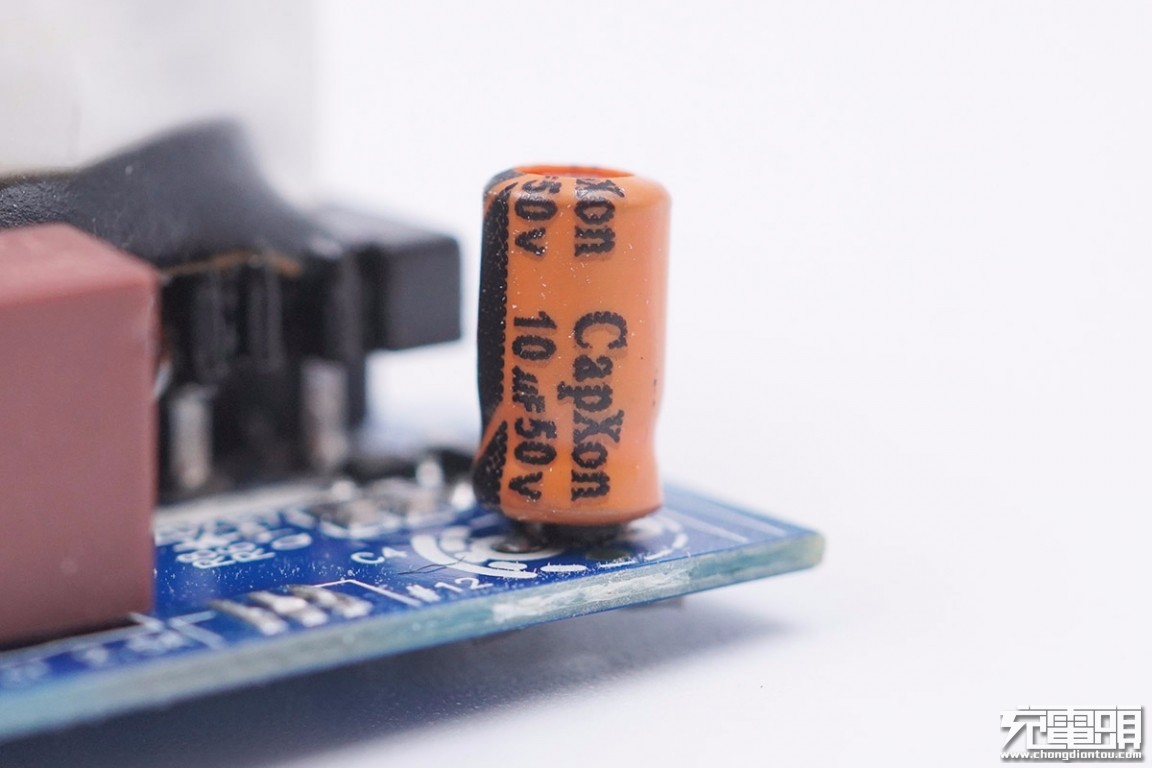

PWM主控芯片供电电容，规格为50V 10μF，品牌为CapXon丰宾。
变压器特写，上面喷码有信息。

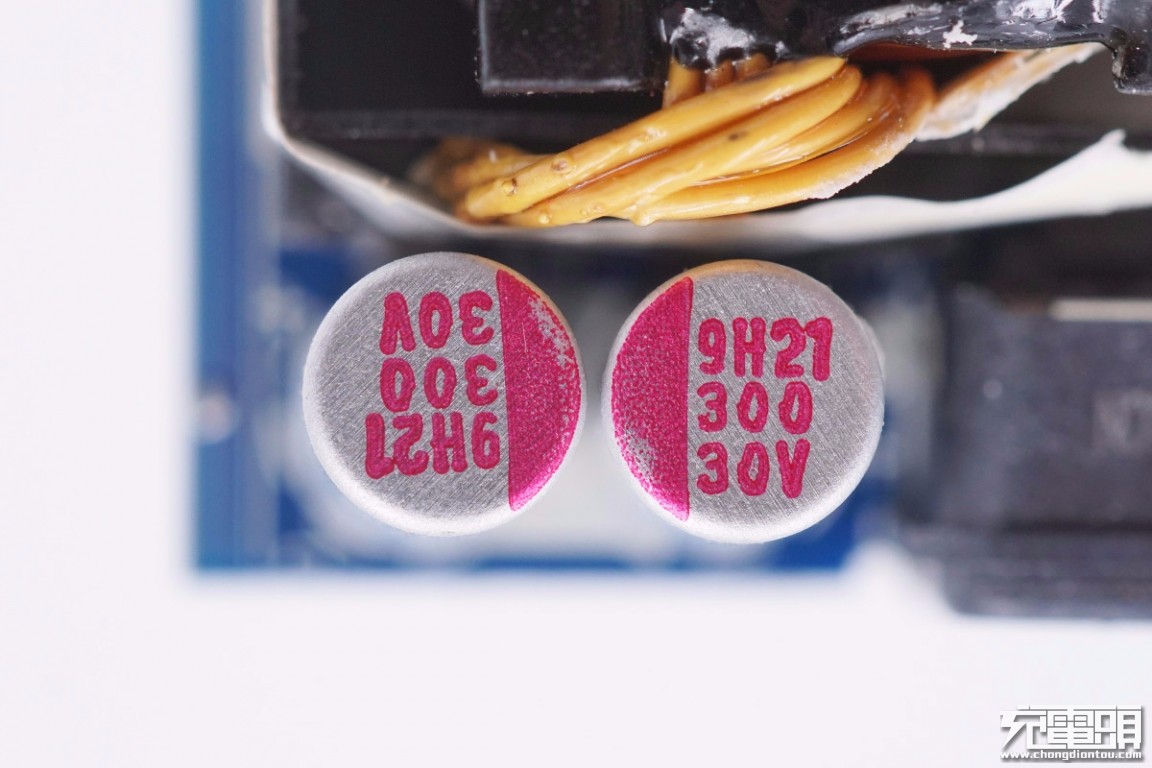

两颗输出滤波固态电容，规格均为30V 300μF。

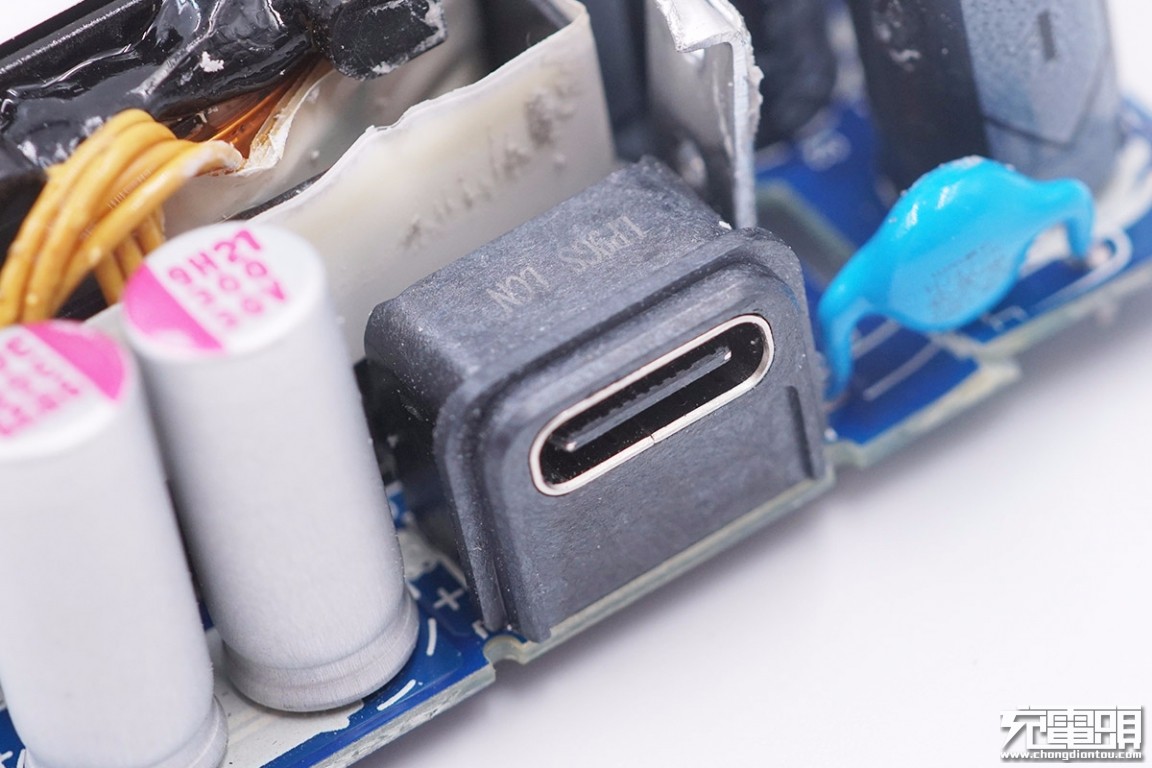

定制的USB-C接口，接口采用黑色胶芯，内部夹钢片，外部则包裹塑壳模具固定，上面印有“LP9GS LCN“字样

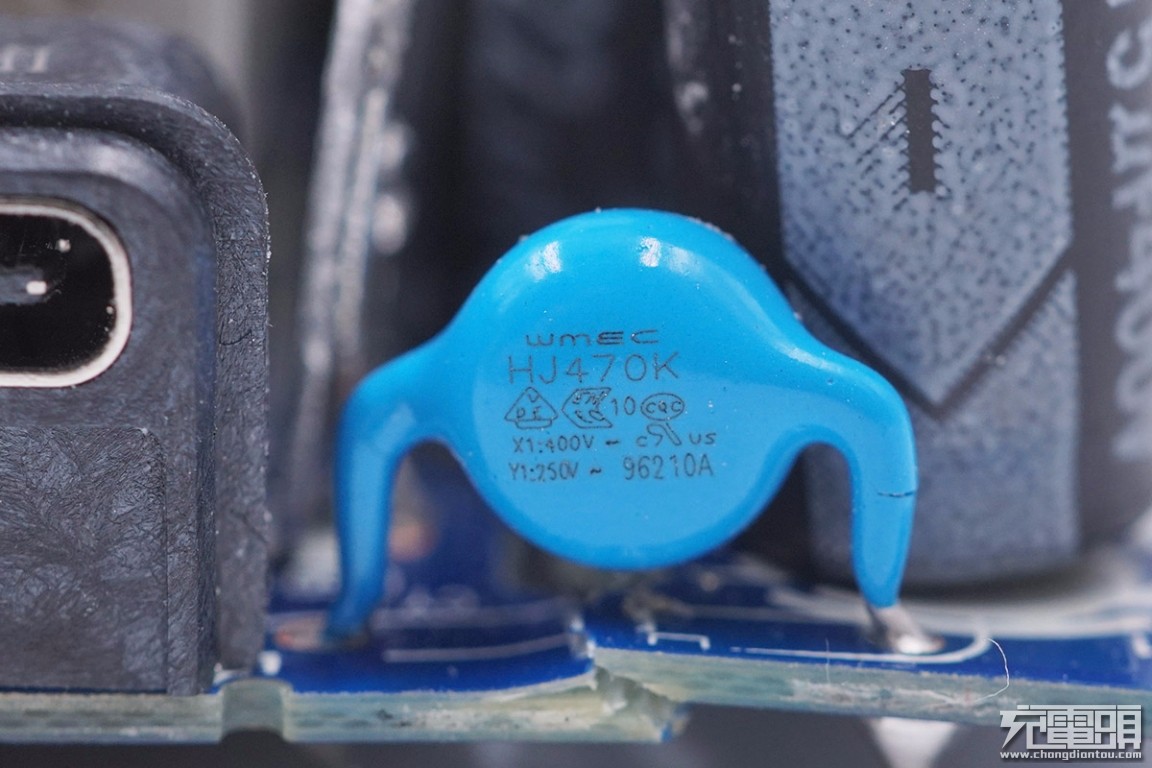

输出抗干扰蓝色Y电容。

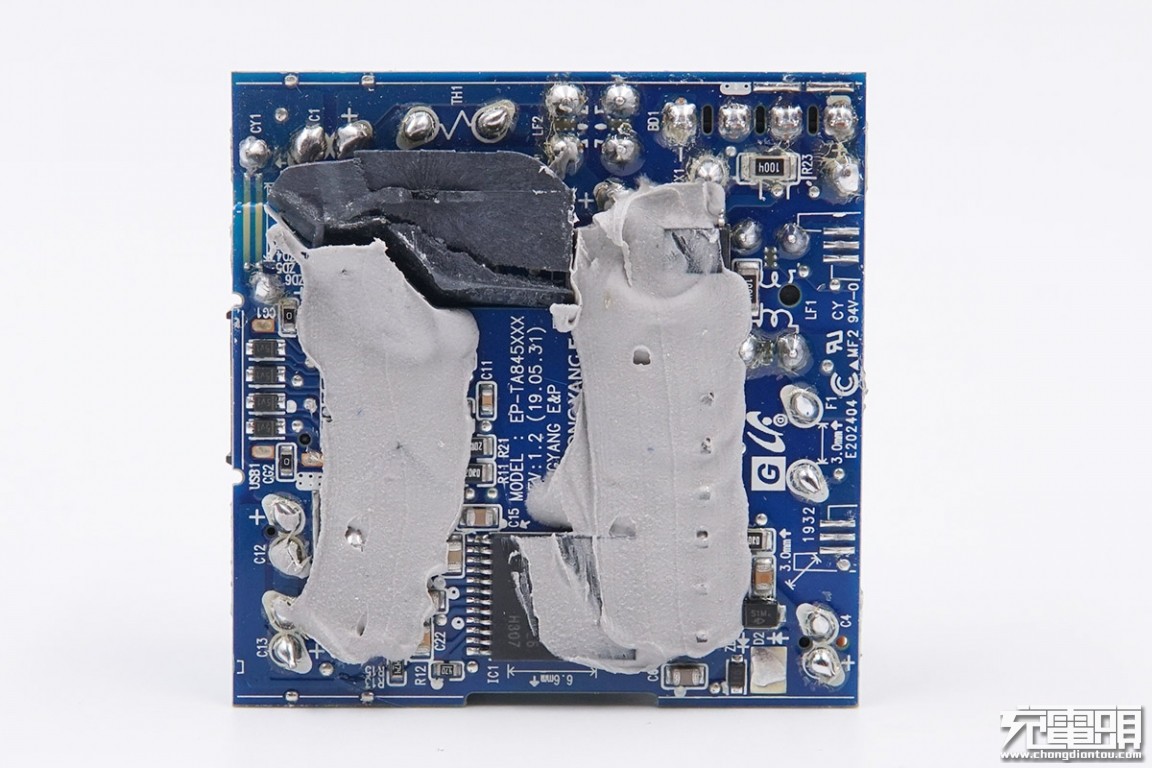

PCB板背面，主要发热元器件上均打胶辅助散热。

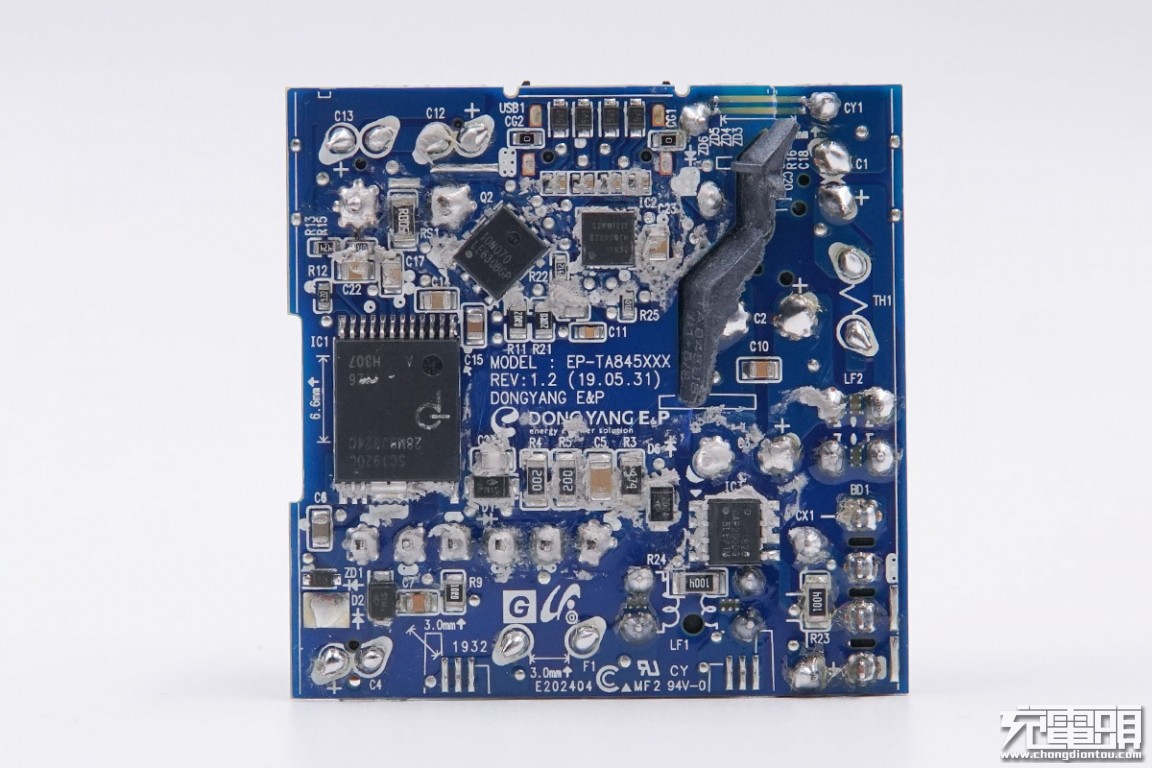

将硅胶清理掉，初级次级分界明显，分隔距离够安全。

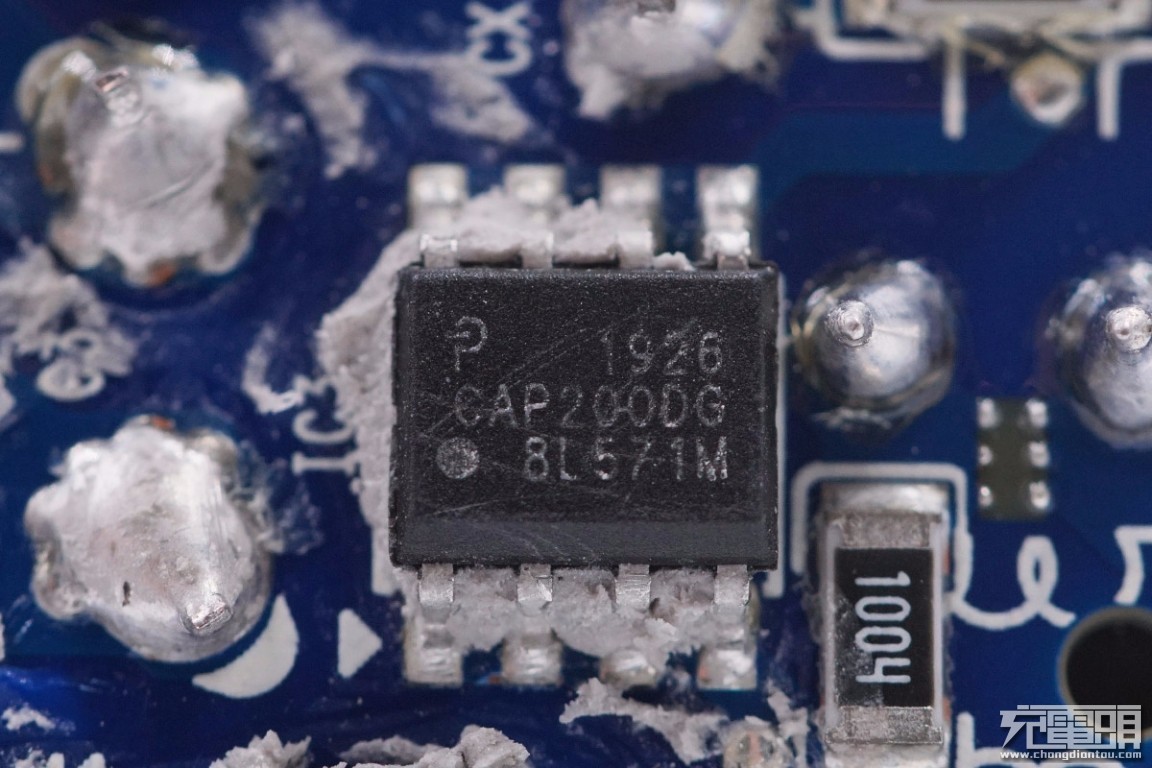

PI X电容放电芯片CAP200DG，可在断开交流电后通过放电电阻为X电容放电，避免X电容放电电阻的功率消耗，其内置耐压1000V MOS管，只有两个端子，可靠性高并方便使用，有效提高充电器能效。

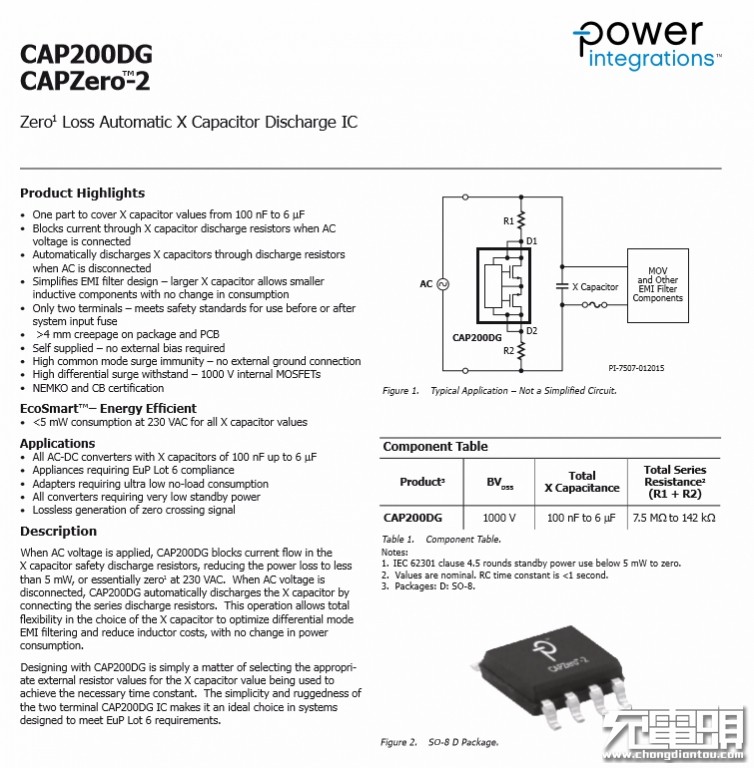

PI CAP200DG详细资料。

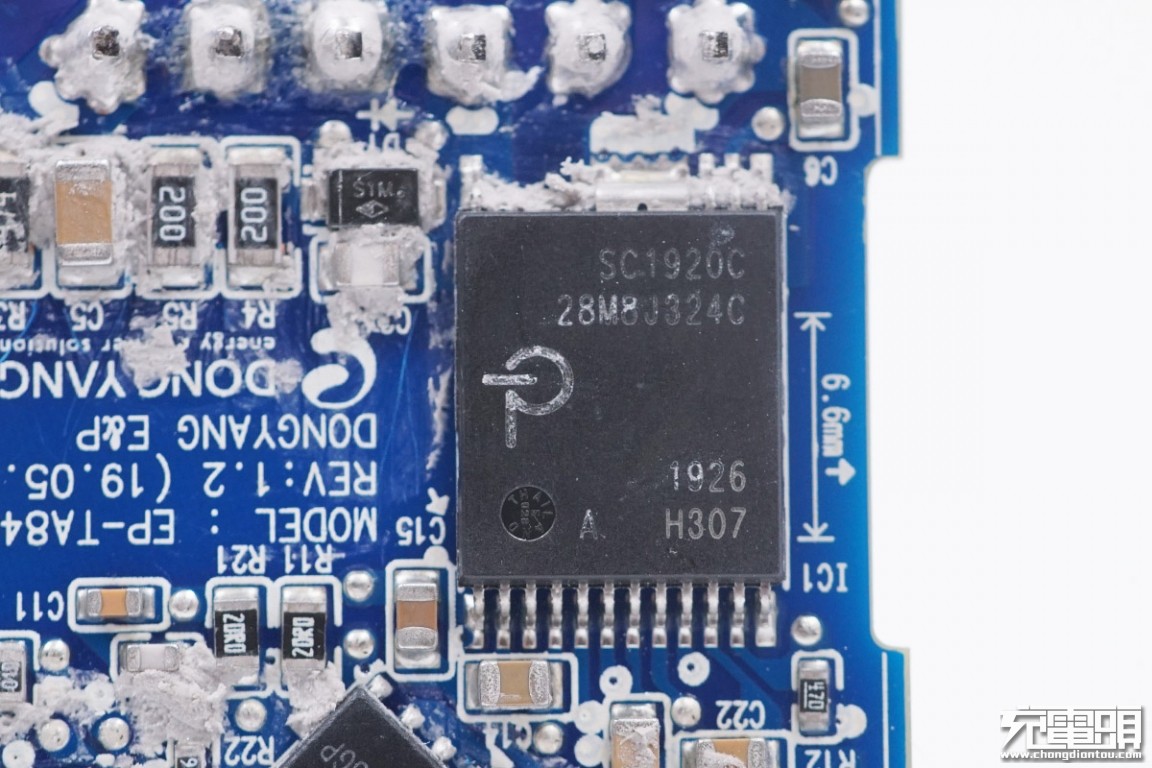

充电器的主控芯片为SAMSUNG三星向PI定制的料号SC1920C，属于InnoSwitch3-Pro家族。该芯片内置初级PWM控制器、初级开关管、次级同步整流控制器等。

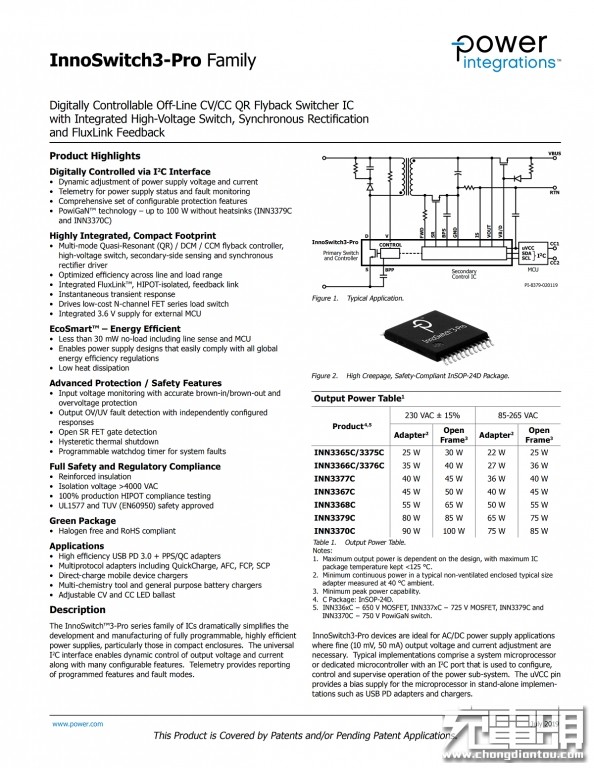

PI InnoSwitch3-Pro详细规格资料。

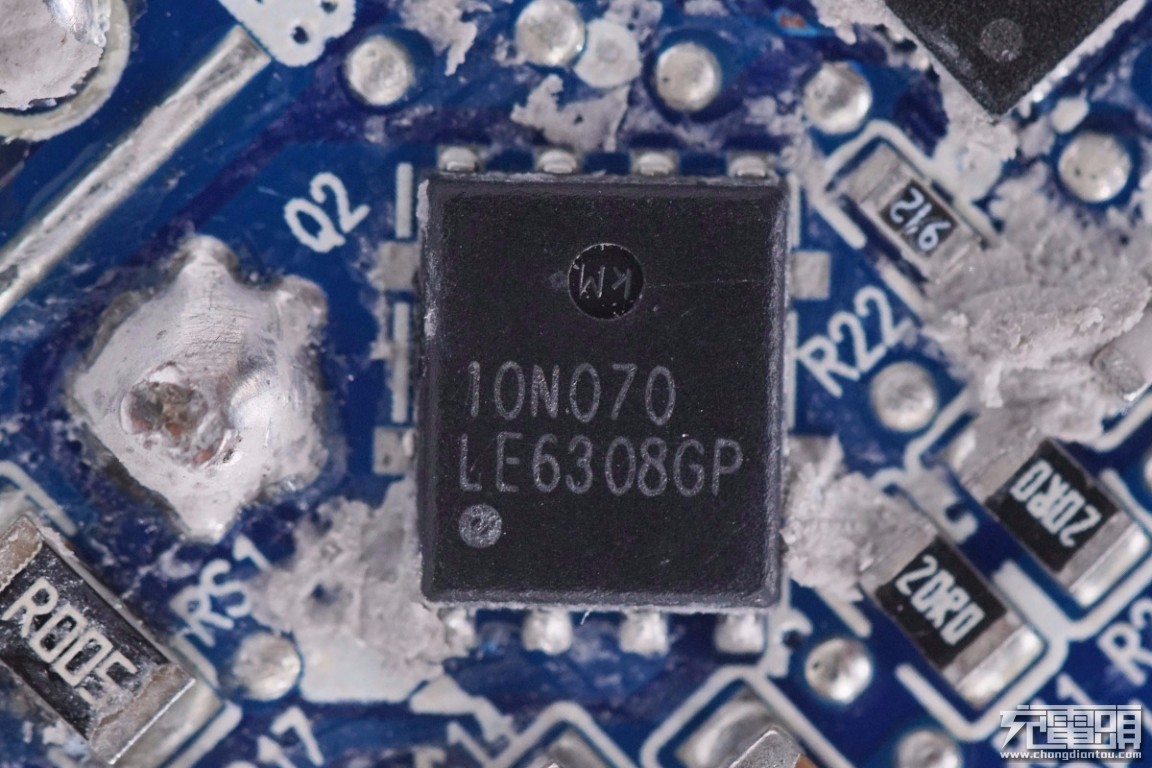

主控芯片旁边是次级同步整流MOS管，丝印10N070。

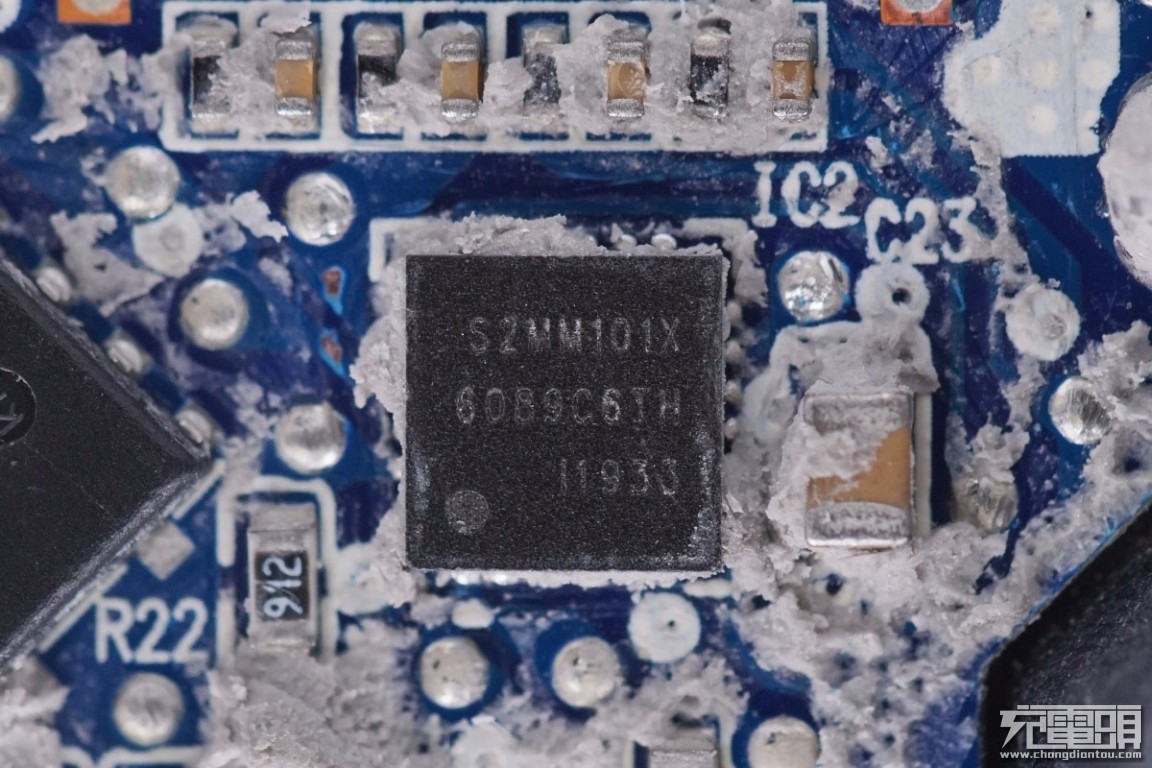

SAMSUNG三星自产MM101系列次级协议IC，充电头网在今年5月份对这颗芯片有过相关的报道。芯片左侧有一颗热敏电阻检测充电器温度。
全部拆解完毕。
充电头网拆解总结
充电头网拆解发现，三星这款美版45W充电器的主控芯片来自PI的InnoSwitch3-Pro系列，属于客制化产品，集成度非常高，这有效减少了PCB板上的元器件数量。协议方面则搭配SAMSUNG三星自家最新发布的MM101系列，不仅支持USB PD快充，还具备三个PPS档位，以便实现三星 Note10 和Note10 5G的10V/4.5A快充。
除此之外，充电器输入端还采用了一颗PI X电容放电芯片，以提高整机的能效。内部元器件布局整齐美观，变压器也增加了散热片，元器件之间通过注胶处理，起到散热和元器件的固定作用。让整个产品的性能得到保障。
